【国家标准(GB)】 硬质合金矫顽(磁)力测定方法

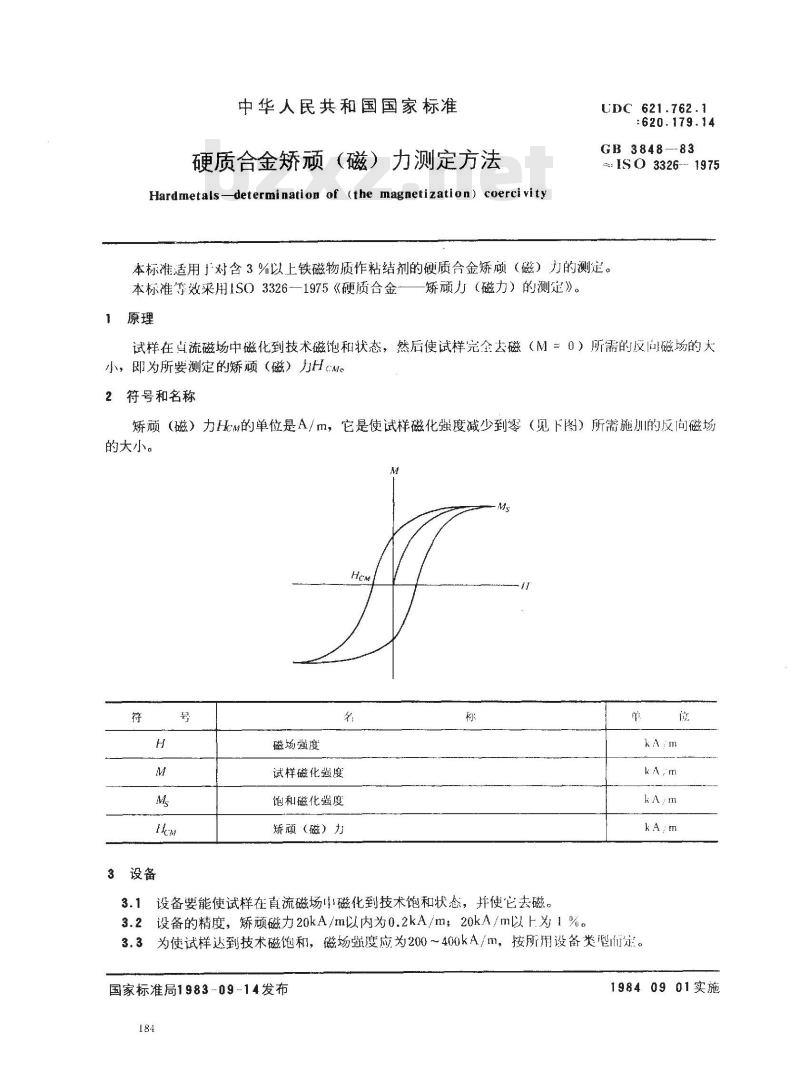

中华人民共和国国家标准
硬质合金矫顽（磁）力测定方法Hardmetals-determination of (the magnetization) coercivityUDC621.762.1
:620.179.14
GB 3848-83
ISO3326-1975
本标准适用于对含3%以上铁磁物质作粘结剂的硬质合金矫顾（磁）力的测定。本标准等效采用1SO3326一1975《硬质合金—矫顽力（磁力）的测定》。原理
试样在流磁场中磁化到技术磁饱和状态，然后使试样完全去磁（M=0）所需的反向磁场的大小，即为所要测定的矫顽（磁）力HcM。2符号和名称
矫顽（磁）力HkM的单位是A/m，它是使试样磁化强度减少到零（见下图）所需施川的反问磁场的大小。
磁场强度
试样磁化强度bzxZ.net
饱和磁化强度
矫顽（磁）力
设备要能使试样在直流磁场中磁化到技术饱和状态，并使它去磁。3.1
3.2设备的精度，矫顾磁力20kA/m以内为0.2kA/m；20kA/m以上为1%。3.3为使试样达到技术磁饱和，磁场强度应为200～400kA/m，按所用设备类型通定。国家标准局1983-09-14发布
19840901实施

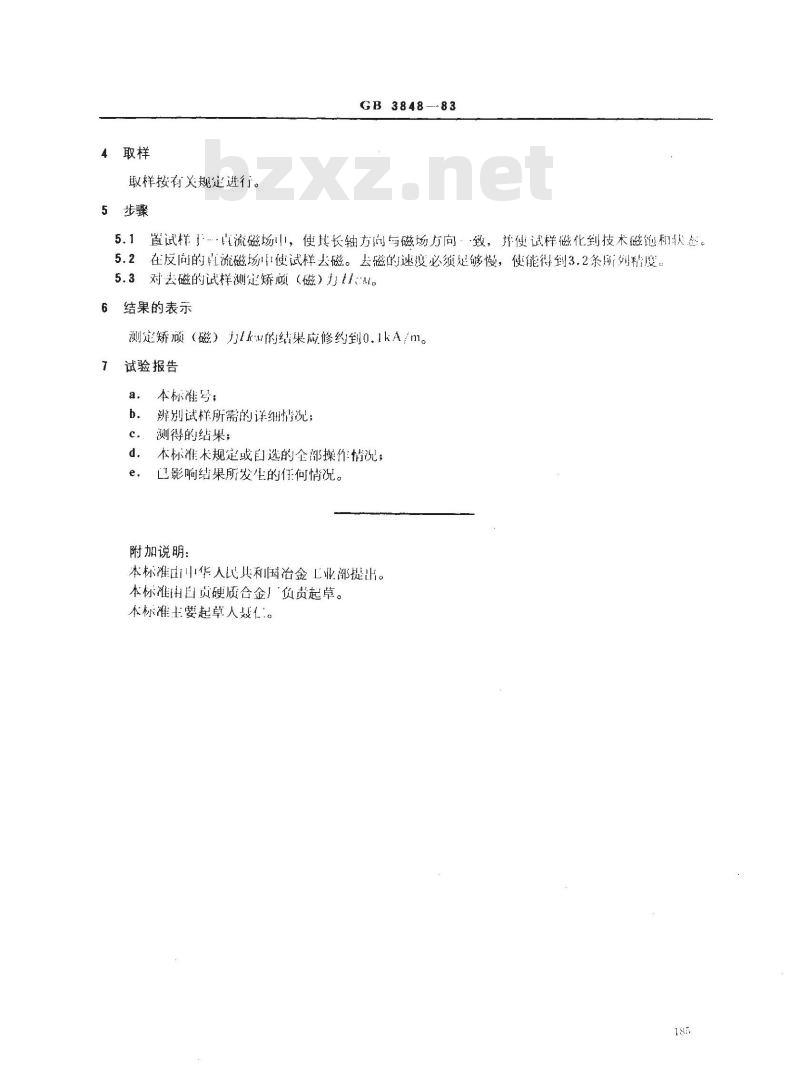

取样按有关规定进行。
5步骤
GB 3848--83
置试样直流磁场中，使其长轴方问与磁场方向·致，并便试样磁化到技术磁他和状态。5.1
5.2在反尚的直流磁场使试样去磁。去磁的速度必须足够慢，使能得到3.2条所列精度。5.3对去磁的试样测定矫顾（磁）力tM。6结果的表示
测定矫顽（磁）力lkw的结果应修约到o.1kA/m。7
试验报告
本标准号，
辨别试样所需的详纽情况；
测得的结果；
本标准未规定或自选的全部操作情况；已影响结果所发生的任何情况。附加说明：
本标准山中华人民共和治金工业部提出。本标准由目质硬质合金厂负贵起草。本标准士要起草人裁信。
