【城镇建设行业标准(CJ)】 城镇燃气埋地钢质管道腐蚀控制技术规程(附条文说明)

颊魁鹭
Technicalspecificationforcontrolofexternalcorrosiononundergroundgaspopeline ofsteelinareaofcitiesandtowns
CJJ95滑2003
J273滑2003
Technical specification for control of externacorrosion on underground gas popeline ofsteel in area of cities and townsCJJ95滑2003
颊蟹魁鹭佤蟀
2003檗11舱1

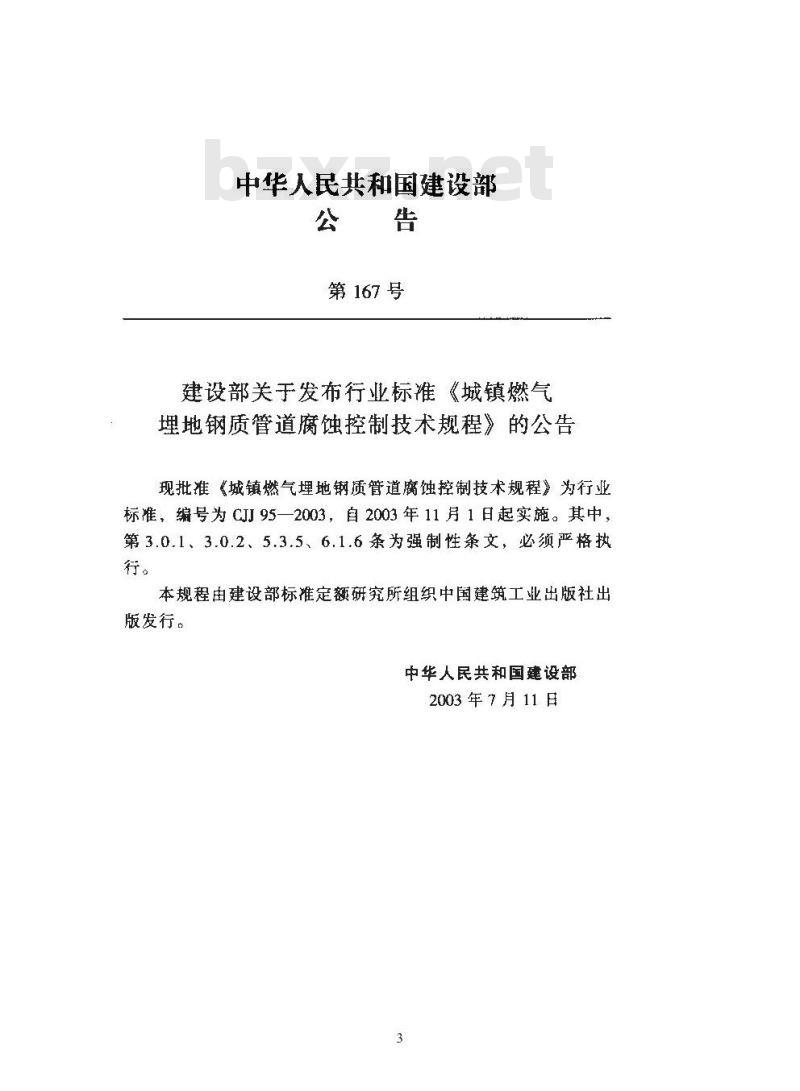

中华人民共和国建设部
第167号
建设部关于发布行业标准《城镇燃气埋地钢质管道腐蚀控制技术规程》的公告现批准《城镇燃气埋地钢质管道腐蚀控制技术规程》为行业标准，编号为 CJJ 95一2003，自2003年11月 1日起实施。其中,第3.0.1、3.0.2、5.3.5、6.1.6条为强制性条文，必须严格执行。
本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部
2003年7月11日

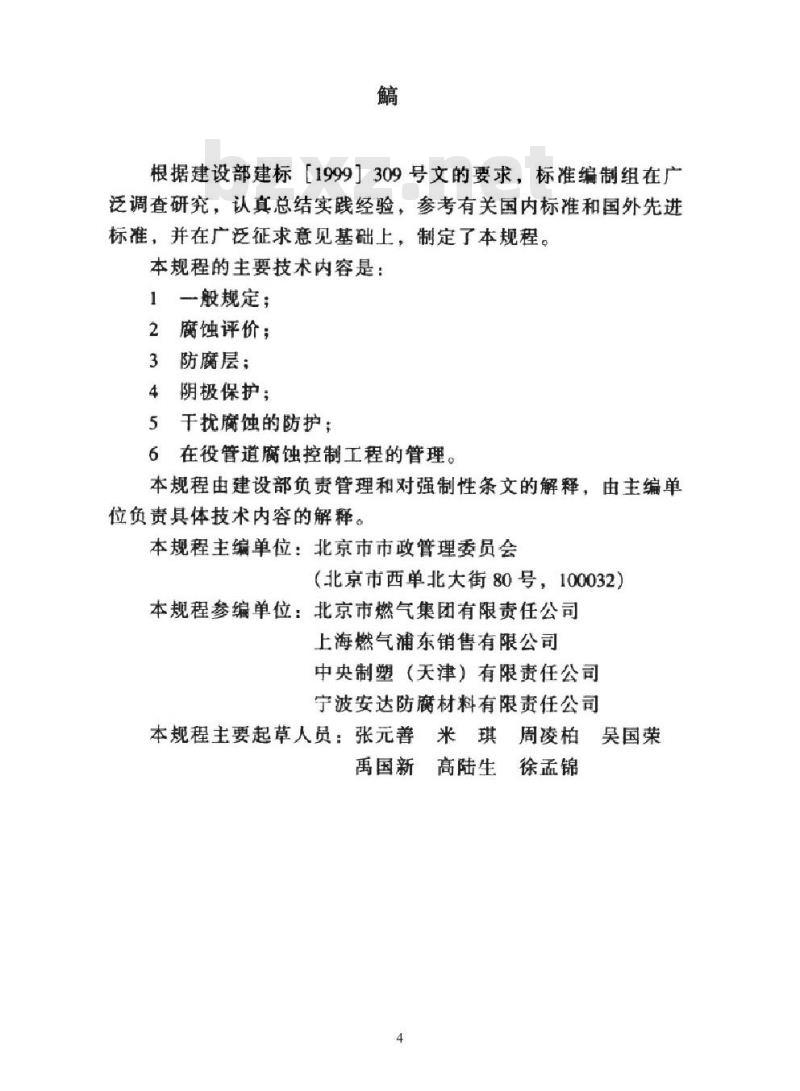

根据建设部建标【1999】309号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国内标准和国外先进标准，并在广泛征求意见基础上，制定了本规程。本规程的主要技术内容是：
1一般规定；
2腐蚀评价；
防腐层；Www.bzxZ.net
阴极保护；
5干扰腐蚀的防护；
6在役管道腐蚀控制工程的管理。本规程由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。
本规程主编单位：北京市市政管理委员会（北京市西单北大街80号，100032）本规程参编单位：北京市燃气集团有限责任公司上海燃气浦东销售有限公司
中央制塑（天津）有限责任公司宁波安达防腐材料有限责任公司本规程主要起草人员：张元善米琪周凌柏吴国荣禹国新高陆生徐孟锦
00050550505000000500e
袂鳍极
......
1.0.1为使城镇燃气埋地钢质管道（以下简称管道）腐蚀控制工程达到统一标准、合理设计、规范施工、科学管理的目的，制定本规程。
1.0.2本规程适用于城镇燃气埋地钢质管道外腐蚀控制工程的设计、施工、验收和管理。
1.0.3管道腐蚀控制工程应做到技术可靠、经济合理、保护环境；并应不断采用新技术、新设备、新材料、新工艺，保证工程质量，提高经济效益、环境效益和社会效益。1.0.4管道腐蚀控制工程除应避守本规程外，尚应符合国家现行有关强制性标准的规定。
2.0.1腐蚀
corrosion
金属与环境介质间的物理一一化学相互作用其结果使金属的性能发生变化，并常可导致金属、环境或由它们组成的作为部分技术体系的功能受到的损伤。2.0.2腐蚀速率
corrosion rate
单位时间内金属遭受腐蚀的质量损耗量，常以mm/a或g/m2·h表示。
2.0.3腐蚀控制
corrosion control
人为改变金属的腐蚀体系要素，以降低金属的质量摄耗和对环境介质的影响，保障管道的服役功能。2.0.4腐蚀电位
corrosion potertial .
金属在给定腐蚀体系中的电极电位。2.0.5自腐蚀电位
free corrosion potential
没有净电流从金属表面流人或流出时的电极电位。防腐层
coating
涂覆在管道及其附件表面上，使其与腐蚀环境实现物理隔离的绝缘材料层。
2.0.7漏点
holiday
防腐层上的物理不连续点。
2.0.8电绝缘
electrical isolation
管道与相邻的其他金属物或环境物质之间，或在管道的不同管段之间呈电气隔离的状态。
2.0.9电连续性
electrical conduct
对指定管道体系的整体电气导通性。2.0.10阴极保护
cathodic protection
通过降低蚀电位，使管道魔蚀速率显著减小而实现电化学保护的一种方法。
2.0.11栖牲阳极
sacrificial anode or galvanic anode与被保护管道偶接而形成电化学电池，并在其中呈低电位的阳极，通过阳极落解释放负电流以对管道实现阴极保护的金属组元。
2.0.12牺牲阳极阴极保护
cathodic protection with sacrificial通过与作为酒性阳极的金属组元偶接而对管道提供负电流以实现阴极保护的一种电化学保护方法。2.0.13强制电流阴极保护
impressed current cathodie protection通过外部电源对管道提供负电流以实现阴极保护的一种电化学保护方法。也称为外加电流阴极保护。impressed currentanode
2.0.14辅助阳极
在强制电流阴极保护系统中，与外部电源正极相连并在阴极保护电回路中起导电作用构成完整电流回路的电极。2.0.15参比电极
referenice electrode
具有稳定可再现电位的电极，在测量管道电位或其他电极电位值时用于组成测量电池的电化学半电池，作为电极电位测量的参考基准。
2.0.16极化
polarizalion
由于金属和电解质之间有净电流流动而导致的电极电位偏移现象，可表征电极界面上电极过程的阻力作用。2.0.17阴极极化电位
cathodic polarized potential在阴极极化条件下金属/电解质界面的电位，等于自腐蚀电位与实际极化电位值的和。
degree of cathodic protection2.0.18明极保护度
通过阴极保护措施实现的金属腐蚀损伤减小程度的相对百分比，是评价阴极保护效果的基本参数之一。2.0.19杂散电流
stray current
从规定的正常电路中流失而在非指定回路中流动的电流。2.0.20杂散电流腐蚀
stray-current corrosion
由杂散电流引起的金属电解腐蚀。2.0.21干扰interference
由于杂散电流作用或感应电流作用等对管道产生的有害影响。
2.0.22排流保护
electrical drainage protection用电学的或物理的方法把进入管道的杂散电流导出或阻止杂散电流进入管道，以防止杂散电流腐蚀的保护方法。2.0.23阴极保护电位
cathodic protective potential为达到阴极保护自的，在阴极保护电流作用下使管道电位从自腐蚀电位负移至某个阴极极化的电位值。2.0.24IR降IRdrop
在阴极保护电位回路中，与欧姆定律一致的电阻上的电压降。
3.0.1城镇燃气理地钢质管道必须来用防店层进行外保护。3.0.2新建的高压，、次高压、公称直径大于或等于100mm的中压管道和公称直径大于或等于200m的低压管道必须来用防离层辅以阴极保护的腐蚀控制系统。管道运行期间阴极保护不应间断。
3.0.3仅有防腐层保护的高压、次高压和公称直径大于或等于150mm的中压在役管道应逐步追加阴极保护系统。3.0.4处于干扰腐蚀地区的管道，应采取防干扰的排流保护挡施。
3..5管道腐蚀控制系统的确定，应考虑下列因素：1土堰环境因素：
1）土壤环境的腐蚀性：
2）管道钢在士壤中的腐蚀速率：3）管道相邻的金属构筑物状况及其与管道的相互影响；4）对管道产生干扰的杂散电流源及其影响程度。2技术经济因素：
1）管道输送介质的性能及运行工况：2）管道的预期工作寿命及维护费用；3）管道腐蚀泄漏导致的间接费用：4用于管道魔蚀控制的费用。
3环境保护因素：
1）管道魔蚀控制系统对人体健康和环境的影响；2）管道埋设的地理位置、交通状况和人口密度：3）腐蚀控制系统对土壤环境的影响。3，0.6管道腐蚀控制系统的确定可参比类似在役管道实施、运10
行和检测结果
3.0.7进行管道腐蚀控制系统设计、施工及管理的技术人员应具有防腐蚀专业技术资格，实施操作人员应经过规定的专业培训。
4.1环境腐蚀评价
4.1.1土腐蚀性评价应符合下列规定：1、土壤腐蚀性应采用检测管道钢在土堰中的腐蚀电流密度和平均腐蚀速率判定。土壤腐蚀性评价应符合表4.1.1-1的规定。
表4.1.1-1土填离蚀性评价
腐蚀电蔬密度（A/rm2）
平均腐蚀速率【（dm2·a)
2在一般地区，可采用土壤电阻率指标判定土壤腐蚀性。土壤腐蚀性分级应符合表4.1.1-2的规定。表 4.1.1-2
土填电阻率（n·m)
土墙腐蚀性分级
3当存在细菌腐蚀时，应采用土壤氧化还原电位指标判定土壤腐蚀性。土壤细菌腐蚀性评价应符合表4.1.1-3的规定。表4.1.1-3土壤细菌腐蚀性评价
氧化还原电位(mV)
100200
200 ~ 400
