【城镇建设行业标准(CJ)】 环境卫生设施与设备图形符号 设施标志

CJ/T 13—1999

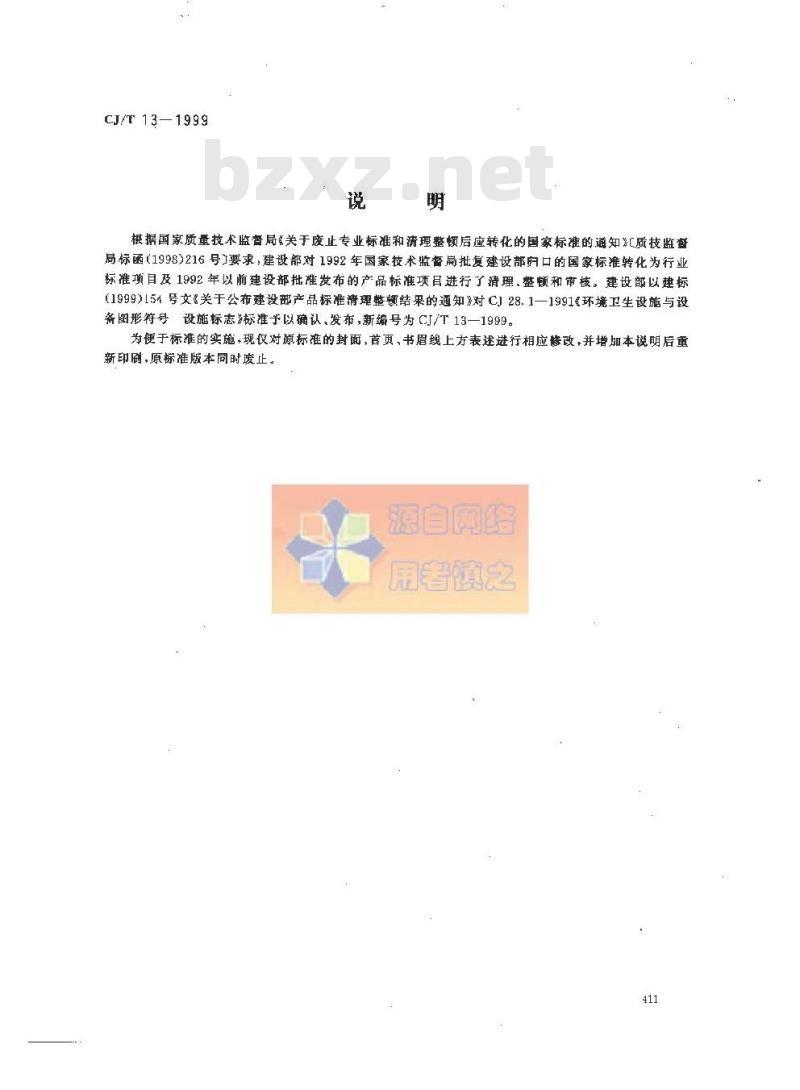

根据国家质量技术监哲局《关于废止专业标准和清理整顿后应转化的国家标准的通知》质技监盘局标函（1998)216号要求，建设部对1992年国家技术监督扇批复建设部归口的国家标准转化为行业标准项目及1992年以前建设部批准发布的产品标准项目进行了清理、整顿和审核。建设部以建标（1999)154号文关于公布建设部产品标准清理整顿结果的通知》对CJ28.1—1991(环境卫生设施与设备图形符号设施标志》标准予以确认、发布，新编号为CJ/T13—1999。为便于标准的实施，现仅对源标准的封面，首页，书眉线上方表述进行相应改，并增加本说明后重新印刷，原标准版本同时废止。源自网络
用者馍之

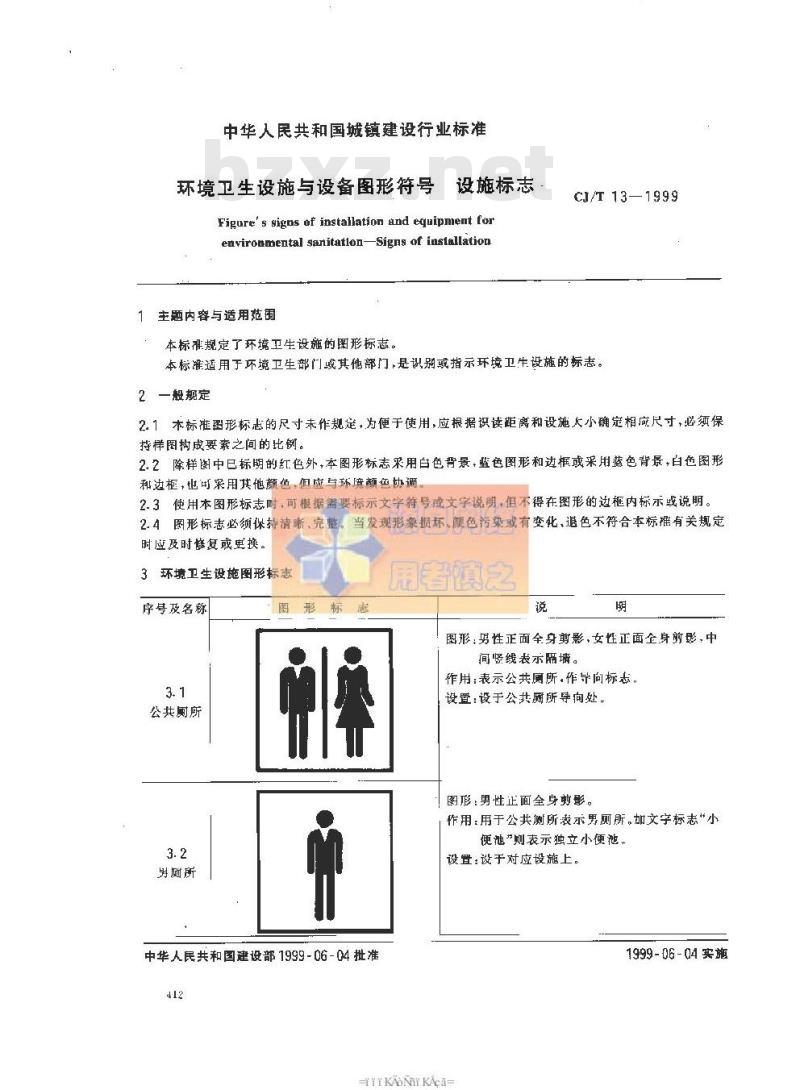

中华人民共和国城镇建设行业标准环境卫生设施与设备图形符号设施标志Figure' s signs of installation and equipment forenvironmental sanitation-Sigas of installation1主题内容与适用范围
CJ/T 13—1999
本标谁规定了环境卫生设施的图形标志。本标准适用于环境卫生部门或其他部门，是识别或指示环境卫生设施的标志。2一般规定
2.1木标准图形标志的尺寸未作规定，为便于使用，应根据识读距离和设施大小确定相应尺寸，必须保持样图构成要素之间的比例。
2.2除样图中已标明的红色外，本图形标志采用白色背景，蓝色图形和边框或采用蓝色背景，白色图形和边框，也可采用其他颜色，但应与环境额色协调2.3使用本图形标志·可根据需要标示文字符号或文字说明，但不得在图形的边框内标示或说明。2.4图形标志必须保持清晰、完整，当发现形象坏颜色污染或有变化、退色不符合本标推有关规定时应及时修复或更换。
3环境卫生设施图形标志
序号及名称
公共厕所
男厕所
图形标惠
中华人民共和国建设部1999-06-04批准412
用者馍之
图形，男性正面全身剪影、女性正面全身剪影，中间竖线表示隔墙。
作用：表示公共厕所.作导向标志。设置：设于公共厕所导向处。bzxz.net
图形：男性正面全身剪影。
作用：用于公共侧所表示男厕所。加文字标志“小便池”则表示独立小便池。
设置：设于对应设施上。
1999-06-04实施
-rKANIKAca=

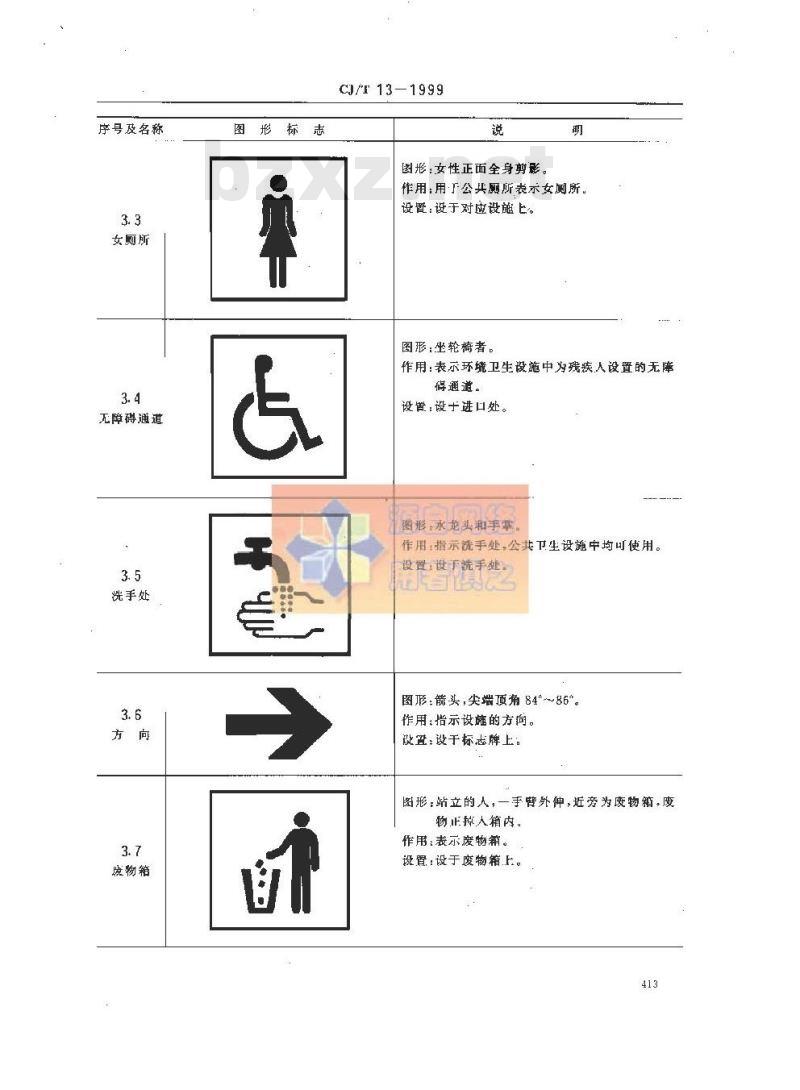

序号及名称
女厕所
无障碍通道
洗手处
废物籍
图形标志
CJ/T 13-1999
图形：女性正面全身剪影。
作用：用下公其厕所表示女厕所。设置：设于对应设施上。
图形：坐轮椅者。
作用：表示环境卫生设施中为残疾人设置的无障碍通道。
设置:设于进口处。
图接水龙头和手拿
作用，指示洗手处，公共卫生设施中均可使用。设置设于洗手处
图形：箭头，尖端顶角84~86°。作用:指示设施的方间。
设置：设于标志牌上：
图形：站立的人，一手臂外伸，近旁为废物箱，废物止正掉人箱内。
作用：表示废物箱。
设置:设于废物箱上。

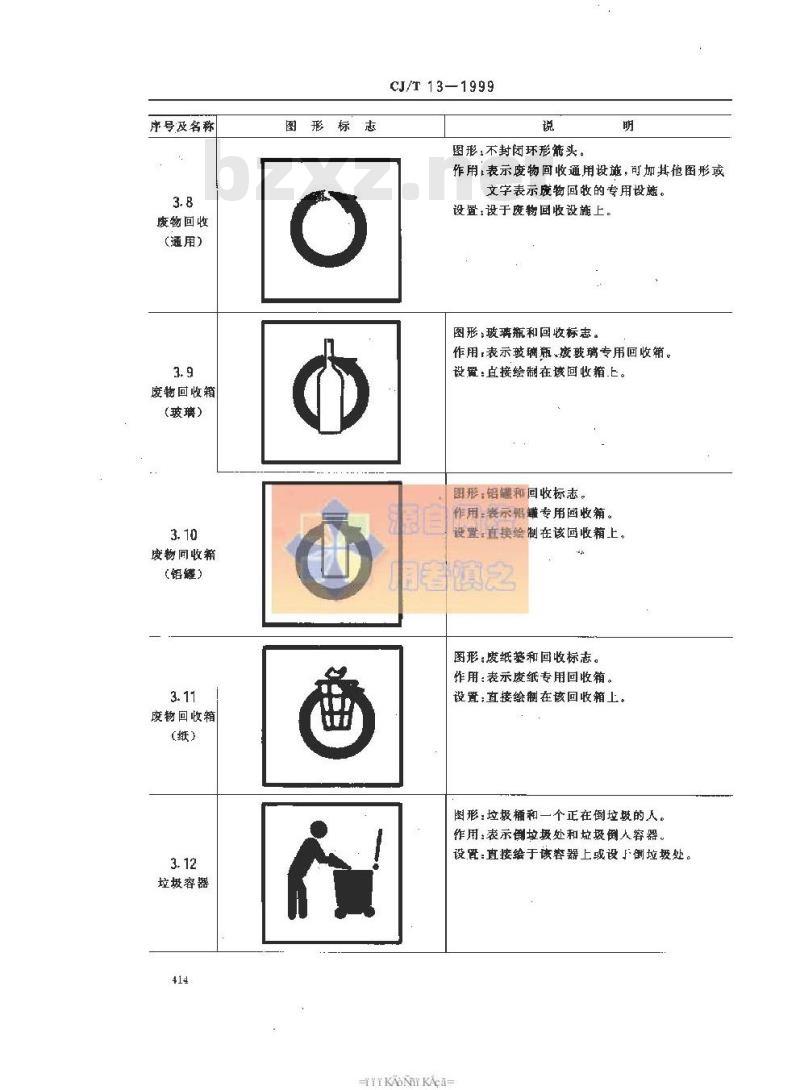

序号及名称
废物回收
(通用）
度物回收箱
（玻璃）
度物同收箱
（铝罐）
废物回收箱
垃圾容器
CJ/T 13-1999
圈形，不封闭环形能头。
作用：表示度物回收通用设施，可加其他图形或文字表示度物回收的专用设施。设置设于度物回收设施上。
图形，玻璃瓶和回收标志。
作用，表示玻璃瓶、废璃专用回收箱。设置：直接绘制在该回收箱.上。图形：铝端和回收标志。
作用：表示铝罐专用回收箱。
般置直接绘制在该回收箱上。
月着馍之
图形：废纸婺和回收标志。
作用：表示废纸专用回收箱。
设置；直接绘制在该回收箱上。图形：垃圾桶和一个正在倒垃叛的人。作用：表示谢垃圾处和垃圾倒人容器。设置：直接绘于该容器上或设F倒垃授处-TTTKAONiT KAca-

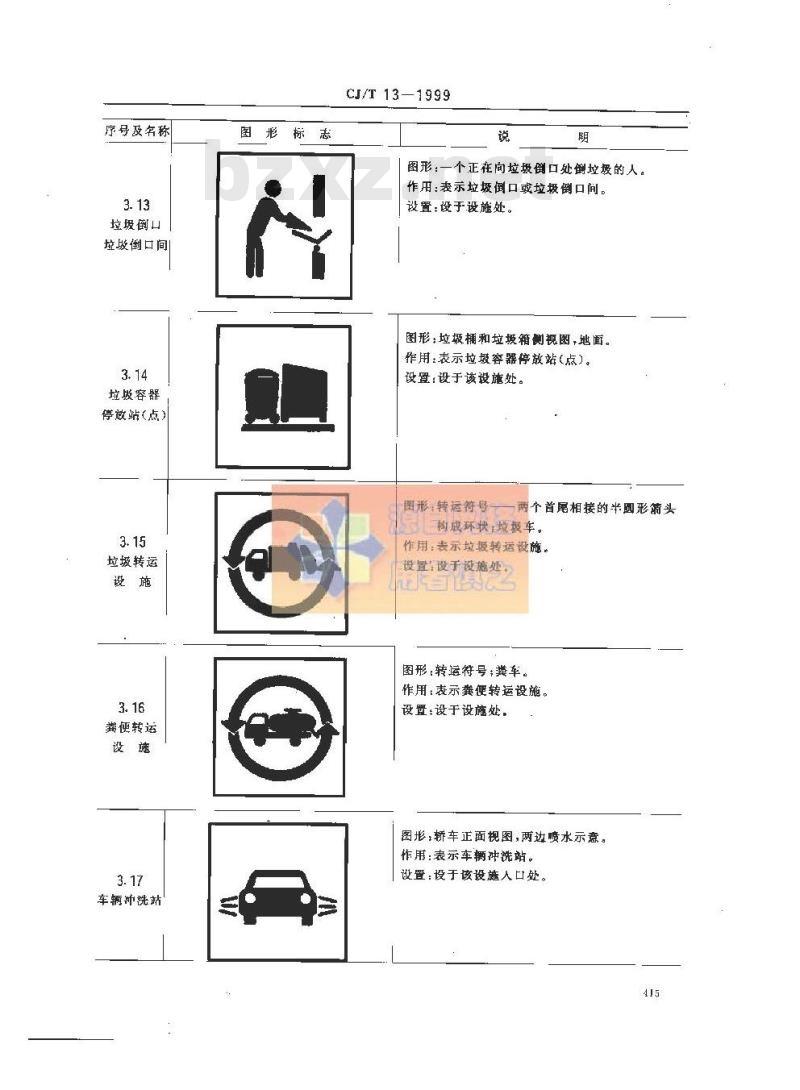

序号及名称
垃坂倒山
垃圾倒口间
垃圾容器
停放站(点)
垃圾转运
粪便转运
车辆冲洗站
CJ/T13—1999
图形：一个正在向垃圾倒口处倒垃圾的人。作用：表示垃圾倒口或垃圾倒口间。设置：设于设施处。
图形：垃圾桶和垃圾箱测视图，地面。作用：表示垃圾容器停放站（点）。设置：设于该设施处。
两个首尾相接的半圆形箭头
图形转运符号
构成环快，垃圾车。
作用：表示垃圾转运设施，
设置：设于设施处，
图形，转运符号：粪车。
作用：表示囊便转运设施。
设置：设于设施处，
图形，轿车正面规图，两边喷水示意。作用：表示车辆冲洗站。
设置：设于该设施人口处。
序号及名称
环卫停车场
环卫加油站
计随处
环卫车辆
供水站(点)
环卫工人
休息室
图形标
C$/T13--1999
图形，停车场标志、垃圾车。
作用：表示环卫停车场。
设置：设于该设施入口处
图形：附有环卫标志的加油机和软管。作用；表示环卫加油站。
设置，设干该设施处。
图形·衡器
作用！表示度葬物计量处。
设置，设于计量装置入口处，
用者馍之
图形：水龙头和环标志，
作用：表示酒水种洗）等环卫车辆供水站（点）。设置：设于该设施处。
图形：一个坐在座摘上的人和环卫标志。作用：表示环卫工人休息室。
设暨：设于该设施处。
TTKAoNiiKAca-
序号段名称
垃圾电梯
垃圾间
垃圾容器问间
放水冲洗
止垃圾
禁止人内
CJ/T 13—1999
图形：电梯，垃圾袋。
作用;表示垃圾专用电梯。
设置：设于该电梯口。
图形：垃圾间和垃圾桶。
作用：表示垃级叫、垃圾容媒间。设置：设于该设施处。
因形水龙头冲水示意
作用：指尔放水冲洗，使用时需加注说明文字，如！请放水冲洗”等。
设置，设于需放水冲洗的设施。用者馍之
图形：一个正在例垃圾的人，外加红色“禁止”标志。
作用:禁止倒垃圾。
设置；设于需要件诚公众禁止倒垃圾的场所。图形：男性剪影，双臂平伸，外加红色“禁山”标志。
作用：指示禁止公众人内。
设置：设于环卫设施中禁止进入的场所。417
序号及名称
禁止饮用
CJ/T13—1999
图形水龙头和水杯，外加红色“禁止”标志，作用：指示不适于欲用水。
设置：议手该设施处。
源自网络
用者馍之
frKAoNirKAca=
CJ/T 13-1999
附录A
环境卫生行业标志
（补充件）
A1本附求规定了环境卫生行业标志，目的是为实现环境卫生行业标志规范化，便于公众识别，A2本标志主要用于本标准中图形标志的辅助标志，以表明行业属性。同时也可单独使用于环境卫牛管理机构（建筑物）、环境卫生设施、环境卫生机械与设备、服饰、纪念品、办公用品及其他具有环境卫生行业特征的场合。
A3标志图形：本标志采用环卫二字汉语拼音字世“HW”构图。源自网络
A4本标志的额色一般采用白色背量，蓝色图形或蓝色背景，白色图形。特殊使用的场合可采用其他题色
用真5
A5在绘制本标志图形时，应根据使用需要确定大小并应遵守本图形各要家问的比例及位置关系，允许用打方格的方法绘制。
附录B
图形标志应用示例
(参考件）
公共厕所导向标志牌示例。（该标志牌包含图形标志，文字符号、英文符号、方向符号）B
cI/T13—1999
公共厕所
注；制作尺寸比例：长度1，宽度0.618L、圆周半径B2图形标志与方向标志共向使用示例。B3图形标志、文宇说明便用示
附加说期：
凯京自
垃瑷容器停放站
车辆请勿停靠
本标推由建设部标准定额研究所提出。本标准由建设部城镇环境卫生标准技术归单位上海市环境卫牛管理局山口。本标准由贵阳市环境卫生科学研究所负资起草。本标准主要起草人;李大年、马渺本标委托贵阳市环境卫生科学研充所负贡解释,420
