【国家标准(GB)】 焊接护目镜光学性能试验方法

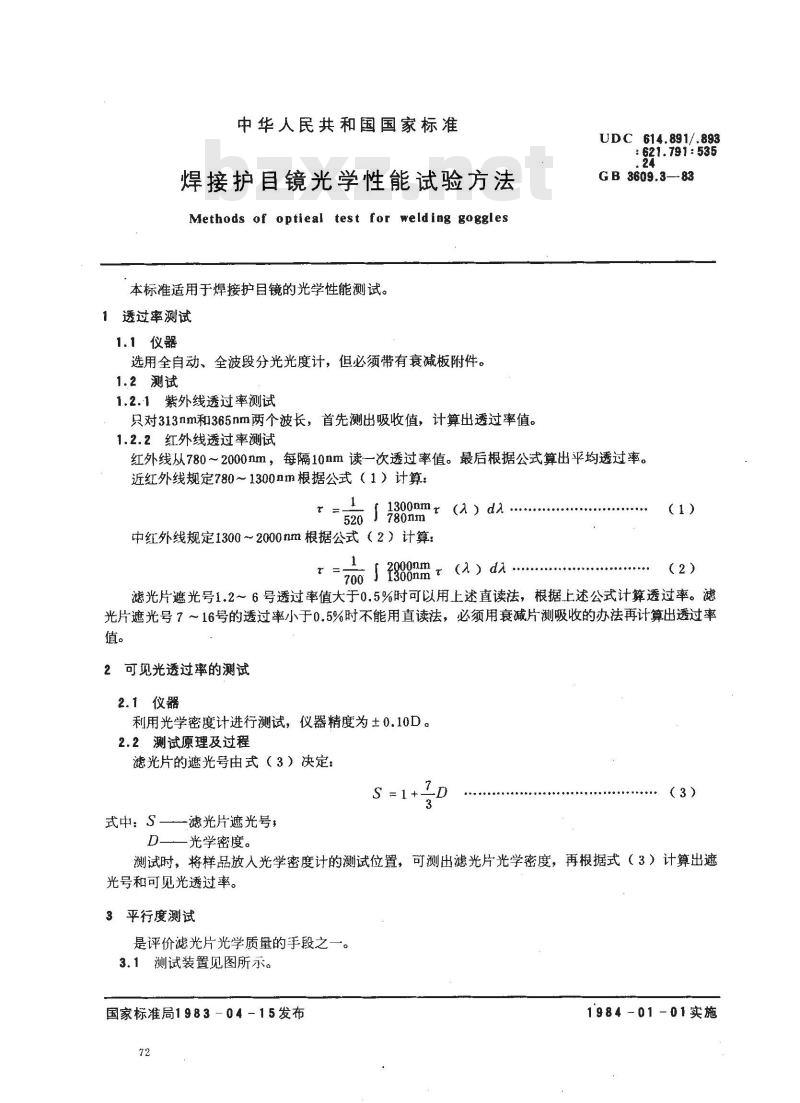

中华人民共和国国家标准
焊接护目镜光学性能试验方法
Methods of optieal test for welding goggles本标准适用于焊接护目镜的光学性能测试。1透过率测试
1.1仪器
选用全自动、全波段分光光度计，但必须带有衰减板附件。1.2测试
1.2.1紫外线透过率测试
只对313nm和365nm两个波长，首先测出吸收值，计算出透过率值。1.2.2红外线透过率测试
UDC 614.891/.893
: 621.791: 535
GB 3609.3—83
红外线从780～2000mm，每隔10nm读一次透过率值。最后根据公式算出平均透过率。近红外线规定780～1300nm根据公式（1）计算：(1300nmr （a）da
520J780nmm
中红外线规定1300～2000nm根据公式（2）计算：(1)
J m（） da
滤光片遮光号1.2～6号透过率值大于0.5%时可以用上述直读法，根据上述公式计算透过率。滤光片遮光号7～16号的透过率小于0.5%时不能用直读法，必须用衰减片测吸收的办法再计算出透过率值。
2可见光透过率的测试
2.1仪器
利用光学密度计进行测试，仪器精度为±0.10D。2.2测试原理及过程
滤光片的遮光号由式（3）决定：S
式中：S—滤光片遮光号，Www.bzxZ.net
D——光学密度。
（3）
测试时，将样品放人光学密度计的测试位置，可测出滤光片光学密度，再根据式（3）计算出遮光号和可见光透过率。
3平行度测试
是评价滤光片光学质量的手段之3.1测试装置见图所示。
国家标准局1983-04-15发布
1984-01-01实施

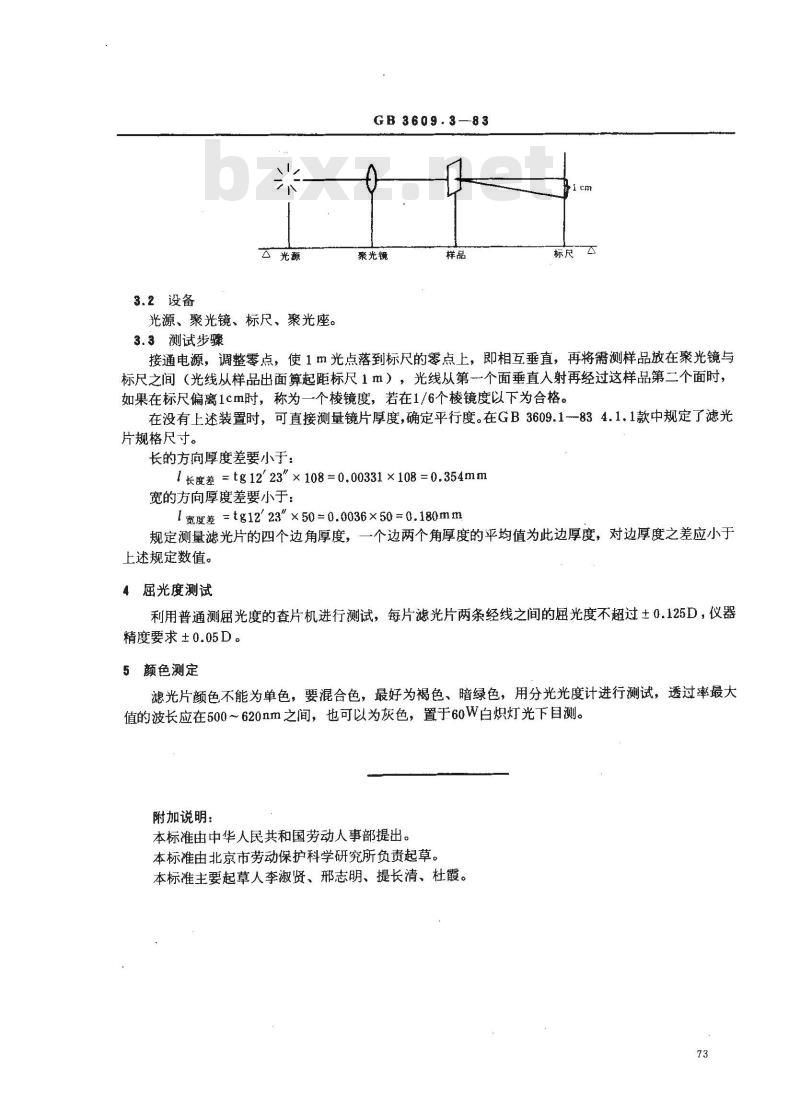

3.2设备
云光源
光源、聚光镜、标尺、聚光座。3.3测试步骤
GB3609.3—83
聚光镜
接通电源，调整零点，使1m光点落到标尺的零点上，即相互垂直，再将露测样品放在聚光镜与标尺之间（光线从样品出面算起距标尺1m），光线从第一个面垂直入射再经过这样品第二个面时，如果在标尺偏离1cm时，称为一个棱镜度，若在1/6个棱镜度以下为合格。在没有上述装置时，可直接测量镜片厚度，确定平行度。在GB3609.1--834.1.1款中规定了滤光片规格尺寸。
长的方向厚度差要小于：
1长度差= tg12'23\×108=0.00331×108=0.354mm宽的方向厚度差要小于：
1宽度差=tg12*23×50=0.0036×50=0.180mm规定测量滤光片的四个边角厚度，一个边两个角厚度的平均值为此边厚度，对边厚度之差应小于上述规定数值。
4屈光度测试
利用普通测屈光度的查片机进行测试，每片滤光片两条经线之间的屈光度不超过土0.125D，仪器精度要求±0.05D。
5颜色测定
滤光片颜色不能为单色，要混合色，最好为褐色、暗绿色，用分光光度计进行测试，透过率最大值的波长应在500～620nm之间，也可以为灰色，置于60W白炽灯光下目测。附加说明：
本标准由中华人民共和国劳动人事部提出。本标准由北京市劳动保护科学研究所负责起草。本标准主要起草人李淑贤、邢志明、提长清、杜霞。73
