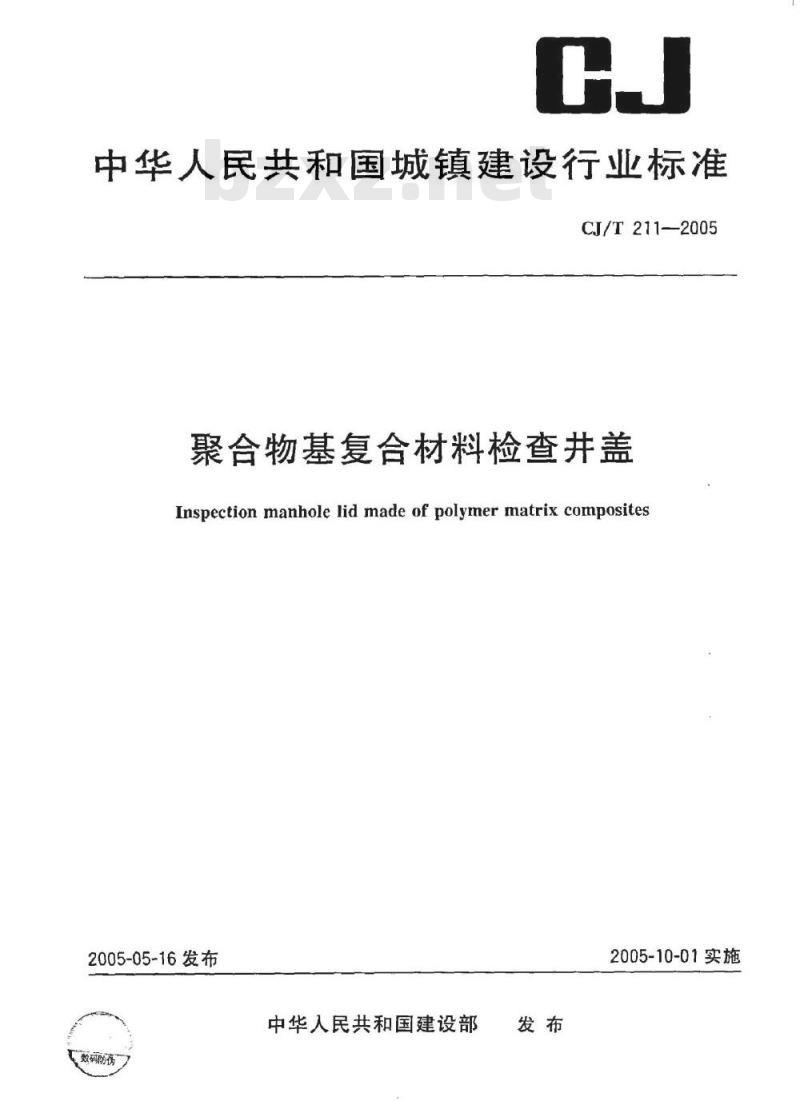

【城镇建设行业标准(CJ)】 聚合物基复合材料检查井盖

中华人民共和国城镇建设行业标准CJ/T 211—2005
聚合物基复合材料检查并盖
Inspection manhole lid made of polymer matrix composites2005-05-16发布
数码防得
中华人民共和国建设部
2005-10-01实施

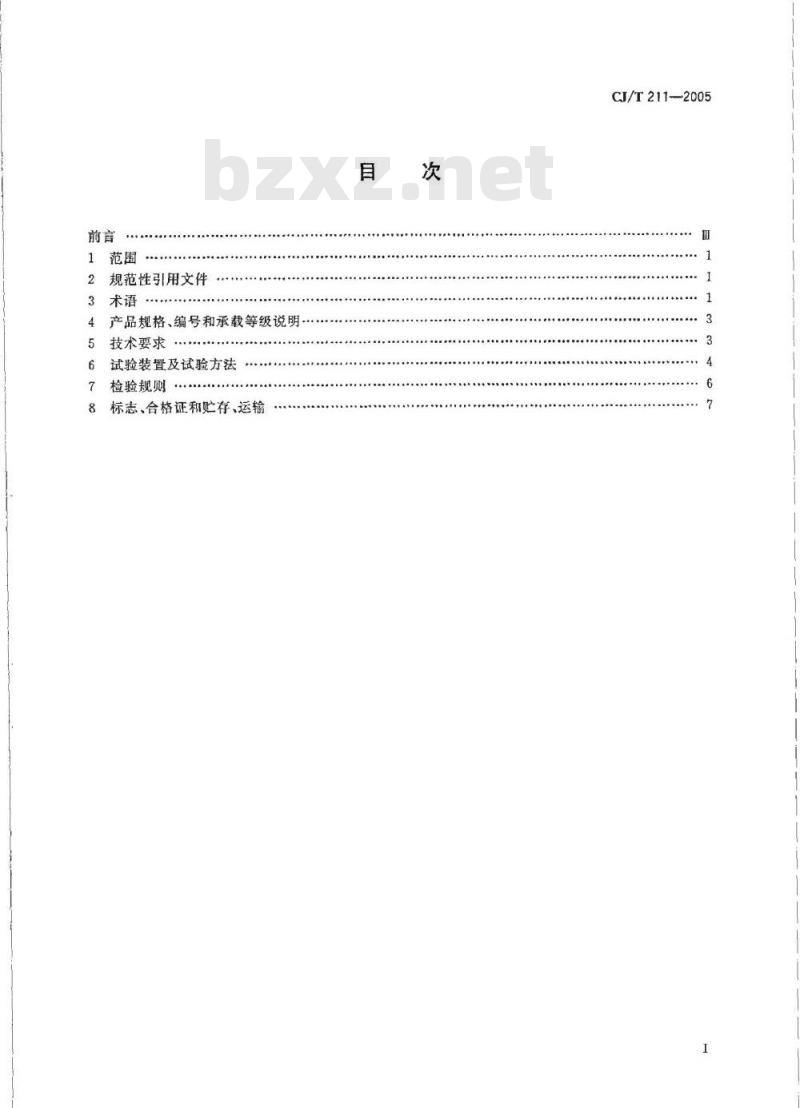

规范性引用文件
产品规格、编号和承载等级说明5
技术要求
试验装置及试验方法
检验规则
8标志、合格证和贮存、运输
rKAoNYKAca=
CI/T211—2005
CJ/T211—2005

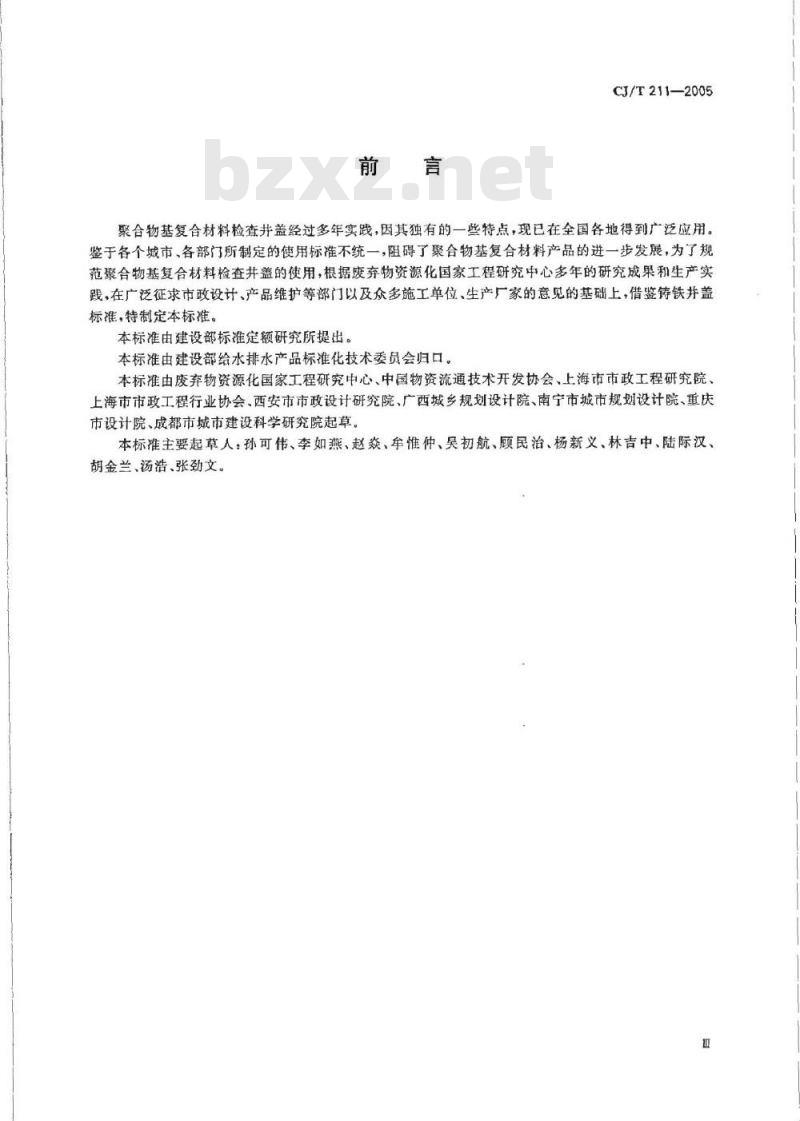

聚合物基复合材料检查井盖经过多年实践，因其独有的一些特点，现已在全国各地得到广泛应用。鉴于各个城市、各部门所制定的使用标准不统一，阻碍了聚合物基复合材料产品的进一步发展，为了规范聚合物基复合材料检查井盖的使用，根据废弃物资源化国家工程研究中心多年的研究成果和生产实践，在广泛征求市政设计、产品维护等部门以及众多施工单位、生产厂家的意见的基础上，借鉴铸铁井盖标准，特制定本标准。
本标准由建设部标准定额研究所提出。本标准由建设部给水排水产品标准化技术委员会归口。本标准由废弃物资源化国家工程研究中心、中国物资流通技术开发协会、上海市市政工程研究院、上海市市政工程行业协会、西安市市政设计研究院、广西城乡规划设计院、南宁市城市规划设计院、重庆市设计院、成都市城市建设科学研究院起草。本标准主要起草人：孙可伟、李如燕、赵焱、牟惟仲、吴初航、顾民治、杨新义、林吉中、陆际汉、胡金兰、汤浩、张劲文。

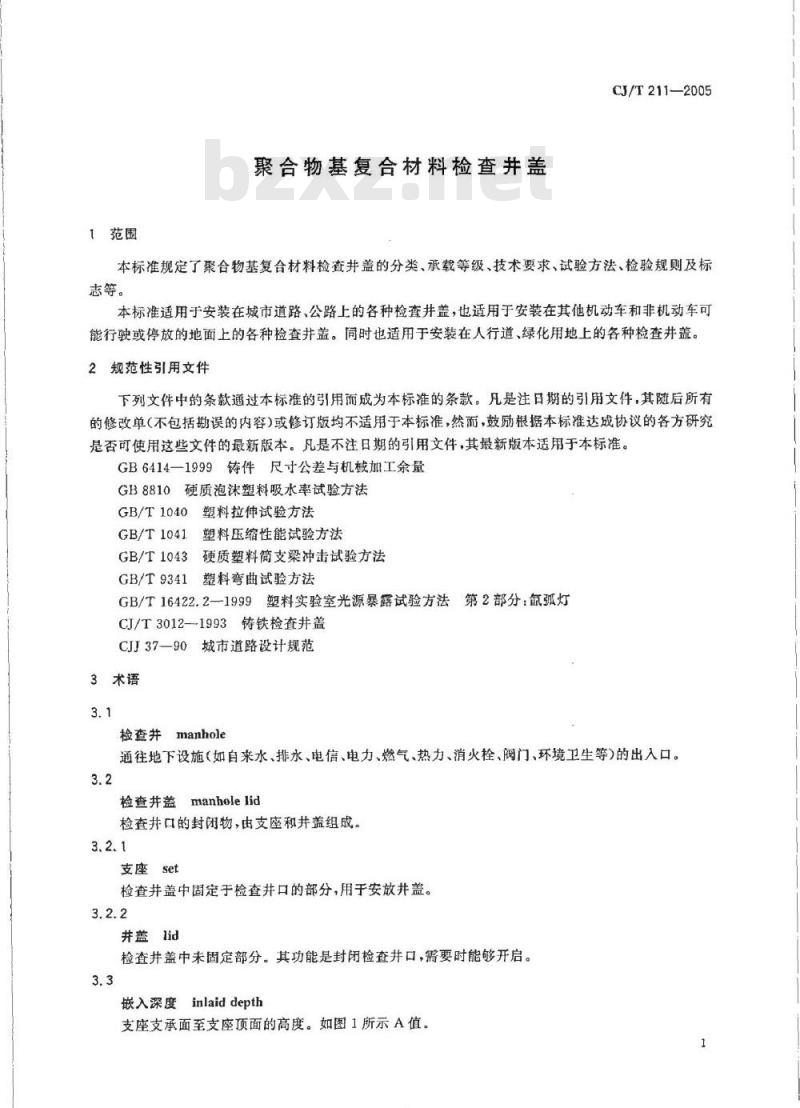

1范围
聚合物基复合材料检查并盖
CJ/T211—2005
本标准规定了聚合物基复合材料检查井盖的分类、承载等级、技术要求、试验方法、检验规则及标志等。
本标准适用于安装在城市道路、公路上的各种检查井盖，也适用于安装在其他机动车和非机动车可能行驶或停放的地面上的各种检查井盖。同时也适用于安装在人行道、绿化用地上的各种检查井盖。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6414—1999铸件尺寸公差与机械加工余量GB8810硬质泡沫塑料吸水率试验方法GB/T1040塑料拉伸试验方法
GB/T1041塑料压缩性能试验方法3硬质塑料简支梁冲击试验方法
GB/T1043
GB/T9341塑料弯曲试验方法
GB/T16422.2—1999塑料实验室光源暴露试验方法第2部分：氙弧灯CJ/T3012--1993铸铁检查井盖
CJJ37—90城市道路设计规范
3术语
检查井manhole
通往地下设施（如自来水、排水、电信、电力、燃气、热力、消火栓、阀门、环境卫生等）的出入口。3.2
检查井盖manholelid
检查井口的封闭物、由支座和并盖组成。3.2.1
支座set
检查并盖中固定于检查并口的部分，用于安放并盖。3.2.2
井盖lid
检查井盖中未固定部分。其功能是封闭检查井口，需要时能够开启。3.3
嵌入深度inlaiddepth

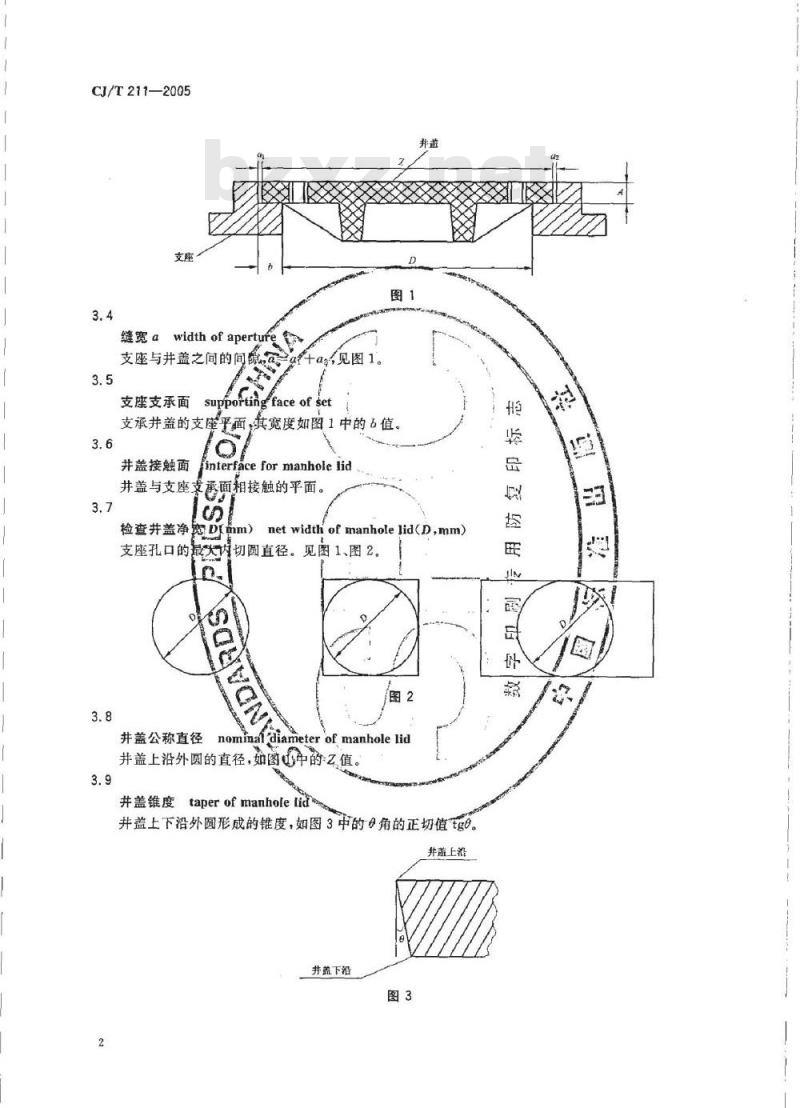

支座支承面至支座顶面的高度。如图1所示A值。1
TrKAONKAca
CJ/T211—2005
缝宽awidthof aperture
支座与井盖之间的间醇，
支座支承面
supporti
ga见图1
face ofse
支承井盖的支座平面，其宽度如图1中的6值。3.6
并盖接触面
aceformanholelid
承面接触的平面。
井盖与支座支
检查井盖净宽Dmm）
支座孔口的靠
netwidthofmanholelid(D,mm)
大内切圆直径。见图1、图2
井盖公称直径
Hiameterofmanholelid
并盖上沿外圆的直径，如图中的Z值。井盖锥度taperofmanhofelid
并盖上下沿外圆形成的锥度，如图3中的?角的正切值tgo。并盖上沿
井盖下沿
试验载荷testingload
在测试检查并盖承载能力时规定施加的荷载。3.11
聚合物基复合材料PolymermatrixcompositesCJ/T211--2005
聚合物基复合材料是利用聚合物和各种颗粒、纤维、金属等填充增强材料，通过少量添加剂及一定工艺的作用生产出的材料。聚合物基复合材料的主要原料也可用各种废弃聚合物及废弃的颗粒、纤维代替。
4产品规格、编号和承载等级说明4.1产品规格
重型D500.D600D700
41.2普型D5006Q0D700
4.1.3轻型：D506、D60d、D700。志
4.2产品编号
聚合物基复各材料检查井盖的编号由产品花号(JG);结构形式：单层(数层（S)；主要参数：检查井盖净宽（mm）；承载等级：重型（Z）、普型（P)、轻型（Q）；四部分组成。酸
承载等级：重型（Z)、普型(P)、轻型（）主要参数：检查井盖净宽（mm）结构形式：单层(D)、双层(S)
产品代号：（JJG）
标记示例
JJG-D-
重型效
JJG一产品代号iD单层：700一检查井盖净宽（mm）z4.3承载等级说明
聚合物基复合材料检查并盖按其承载能力不同主要分为重型（Z）、普型(P)、轻型（Q)三个等级（见表1)。
5技术要求
5.1原材料
对应最高城市道路分类等级
快速路以上
快速路
次干路I级
参考设置场合
货运站、码头等重型车较多的道路、场地车流量大的机动车行驶、停放的道路、场地小型车慢建行走的道路，场地，居民小区，绿地等一般场所聚合物基复合材料检查井盖主要使用聚合物和填充增强材料制作：a）聚合物：各种高分子材料及其再生品b）填充增强材料：各种颗粒状、纤维状材料及其再生品，各种金属及构件。5.2聚合物基复合材料检查并盖的形状宜为圆形，也可以是矩形。3
iKAoNKAca=
CJ/T211—2005
5.3井盖与支座间的缝宽应符合表2的要求，井盖上沿尺寸大于下沿尺寸，锥度宜为1：20～1：5。表2
检查井盖净宽
注：锥度较大时，a值宜相对取小一些；锥度较小时，a值宜取大些。缝宽a=a+a2
(1~2)%D
5.4支座支承面的宽度应≥4%D(检查井盖净宽）且不应小于10mm。5.5并盖的嵌入深度。重型检查井盖不应小于70mm，普型、轻型检查井盖不应小于50mm。5.6并盖的最小重量。每个并盖至少应达到下表所示的重量，见表3。表3
重型并盖最小重量/kg
普型并盖最小重量/kg
轻型盖最小重量/kg
5.7井盖表面应有凸起的防滑花纹。凸起高度不应小于3mm。5.8并盖与支座表面应压制平整，不应有裂纹、凹凸不平等影响并盖使用性能的缺陷。D700
5.9井盖与支座装配结构尺寸应符合GB6414的要求。其公差等级不应低于GB64141999中CT10的规定并保证并盖与支座的互换性。检查井盖的承载能力和破坏载荷应符合表4的规定。5.10
检查井盖等级
试验装置及试验方法
试验载荷(kN)
破坏载荷（kN）
≥360
≥250
≥130
充许残留变形（mm）
(1/500)D
(1/500)D
(1/500)D
6.1聚合物基复合材料检查井盖应按复合材料主要性能指标、承载性能、耐热性能、抗冻性能、耐候性能，抗疲劳性能等检测项目进行试验。6.2
聚合物基复合材料主要性能指标见表5。表5
弯曲强度
冲击强度
压缩强度
拉伸强度
弹性模量
吸水率
耐酸性
耐碱性
耐热性
耐候性
性能指标
平均值≥22MPa，单块最小值≥18MPa平均值≥104J/m2，单块最小值≥6×103J/m平均值≥25MPa，单块最小值≥20MPa平均值≥10MPa.单块最小值≥8MPa平均值≥1000MPa.单块最小值≥600MPa（弯曲弹性模量）<1%
试样在20%硫酸溶液中浸泡48h，表面无明显腐蚀。质量损失<1%试样在20%氢氧化钠溶液中浸泡48h，表面无腐蚀。质量损失<1%破坏载荷下降5%
破坏载荷下降≤5%
制样测试标准
GB/T9341
GB/T1043
GB/T1041
GB/T1040
GB/T9341
GB8810
见本标准6.4
见本标准6.6
6.3承载性能试验
6.3.1应按成套产品进行承载能力试验。CJ/T211--2005
6.3.2加载设备：加载设备所能施加的载荷不应小于500kN，其台面尺寸应大于检测井盖支座最外缘尺寸。测力仪器的误差应低于士2%，加载试验装置如图4。加载
6.3.3试验装置附件
刚性势块
橡胶势片
a）刚性挚块
刚性垫块尺立为，直径356mm厚度等于或大于40mm、上表面平整还图5。b）橡胶垫
在刚性挚驾
盖之间放置一弹性橡胶垫片，垫片的平面尺本应与刚性垫块同，垫片厚度应为6mm~10mm
6.3.4试验程序
1×45°
全部12:6
6.3.4.1调整刚性垫块的位置，使其中心与并盖的几何中心重合。6.3.4.2在施加2/3试验荷载后，并盖残留变形的测量。标
以1～3kN/s的速度加载，加载至-2/3试验荷载，然后卸载。此过程重复进行5次。第一次加载前与第5次加载后的变形之差为残留变形，其值不允许超过表4中的规定。6.3.4.3以上述相同的速度加载至表4规定的试验荷载，5min后卸载，井盖、支座不应出现裂纹。6.4耐热性能试验
6.4.1试验装置及要求
高低温试验箱，试验控制温度80℃土2℃，试验持续时间168h(7d）。试样为井盖。6.4.2试验方法
并盖在高低温试验箱中80℃士2℃条件下保持168h，然后在室温下冷却24h。测试结果以破坏载荷的相对变化率表示。
6.5抗冻性能试验
6.5.1试验装置及要求
TKAONiKAca-
CJ/T211—2005
高低温试验箱，试验控制温度一40℃士2℃。试样为井盖。6.5.2试验方法
样品在高低温试验箱中一40℃士2℃条件下保持48h，然后迅速取出安放到加载试验装置上，测试其破坏载荷，结果以相对变化率表示。6.6耐候性能试验
6.6.1试验装置及要求
氙灯气候模拟试验箱，要求有调温调湿装置、喷水装置、氙弧灯光源装置。6.6.2试验方法
井盖在氙灯照射及雨淋的条件下持续500h后，在常温下室内放置24h，测试结果以破坏载荷的相对变化率表示。
6.6.3试验条件：wwW.bzxz.Net
a）氙弧灯照射温度：60℃土5℃；b)
湿度：65±5%，
光照度：550±50W/m
d）喷水时间：18士0.5min，两次喷水之间的无水时间：102士0.5min；e）试样旋转速率：1r/min。
6.7抗疲劳性能试验
6.7.1试验装置及要求
动态结构试验机，要求具有载荷、位移、应变及计算函数等多种控制模式，设备所能施加的最大载荷不应低于500kN。
6.7.2试验方法
在并盖上施以频率为0.2Hz、峰值为70kN的标准三角波形变动载荷（见图6），进行2.5×105次的疲劳循环试验后，在室内放置24 h，测试结果以破坏载荷的相对变化率表示。105
变动载荷
6.7.3要求
时间（s）
要求疲劳循环试验后，井盖的破坏载荷下降小于5%。在疲劳循环试验的进行过程中，若意外出现停顿，每次停顿时间不得超过5min且一个并盖试验时不应有超过3次的停顿，否则必须更换井盖重新开始。
7检验规则
产品检验分为出厂检验和型式检验。7.1批量与抽样
按批量采用随机抽样方法取样。产品以同一规格、相同原材料在相同条件下生产的检查井盖构成批量。生产批量：以300套为一6
批，不足该数量时按一批计。
7.2出厂检验项目
包括产品尺寸偏差、外观质量和强度检验，7.2.1按5.3～5.9的要求，对检查井盖、并圈逐一检查。CJ/T211—2005
7.2.2承载能力试验时，每批产品随机抽取3套进行承载能力试验。如有一套不符合5.10的要求，则再抽取3套，重复本项试验。如再有一套不符合要求，则该批检查并盖为不合格。7.2.3每批产品必须有该批材质的检验报告。7.3型式检验
7.3.1有下列情况之一时，应进行型式检验：a）新产品投产前鉴定；
b）正常生产情况下每两年至少进行一次；原料、设备及生产工艺发生变化时；c
d）产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时；e
f）国家质量监督检验机构提出进行型式检验时。7.3.2按6.2的要求检测材料性能，材料性能有一项不合格，则该批产品不合格。7.3.3按5.3～5.9的要求，对某一批量随机抽取5%逐套检查。如果有3套及以下不符合要求，则该批产品可视为合格。有3套以土不符合要求，则该批井盖不合格。7.3.4从7.3.3抽取的检查并盖中，随机抽取3套进行承载能力试验。如有一套不符合5.10的要求，则再抽取3套重复本项试验。如再有一套不符合要求，则该批检查并盖不合格。7.3.5从7.3.3抽取的检查并盖中，随机抽取3套进行耐热试验。如有一套破坏载荷下降>5%，则再抽取3套重复本项试验。如再有一套不符合要求，则该批检查井盖不合格。7.3.6从7.3.3抽取的检查井盖中，随机抽取3套进行抗冻试验。如有一套破坏载荷下降5%，则再抽取3套重复本项试验。如再有一套不符合要求，则该批检查并盖不合格。7.3.7从7.3.3抽取的检查井盖中，随机抽取3套进行耐候试验。如有一套破坏载荷下降>5%，则再抽取3套重复本项试验。如再有一套不符合要求，则该批检查井盖不合格。7.3.8从7.3.3抽取的检查并盖中，随机抽取3套进行抗疲劳试验。如有一套破坏载荷下降>5%，则再抽取3套重复本项试验。如再有一套不符合要求，则该批检查并盖不合格。7.4型式检验不合格时，该产品应立即停止生产。采取措施后，须再次进行型式检验，合格后方能正式投入生产。
8标志、合格证和贮存、运输
8.1标志
8.1.1每个井盖上必须具有清楚且永久性的下列标志：a）检查井盖专用编号：
制造厂名或商标；
c）生产年、月。
8.1.2每个支座上必须有清楚且永久性的下列标志a）检套井盖专用编号；
生产年、月。
8.1.3每个合格的并盖、支座上必须有检验人员打的合格标记。8.2合格证
出厂产品应配有合格证，合格证应包含以下内容：TITKoN Kca-
CJ/T211-2005
生产厂家；
该批产品的名称、规格、数量；注明符合的检验标准（本标准）)；合格证编号；
检验员章，
检验部门章或检验专用章；
出厂日期。
8.3贮存
a）在仓库或露天按规格分类堆放；b）贮存地应远离火源和热源，环境温度不应高于60℃。运输和装卸
运输时无需包装。人工装卸时，严禁扔上扔下，以免损坏；当用叉车装卸时，层高不应高于十层，产品底部应有托架。
CJ/T211-2005
iKANiKAca-
中华人民共和国城镇建设
行业标准
聚合物基复合材料检查井盖
CJ/T211—2005
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张1字数17千字2005年8月第一版2005年8月第一次印刷*
