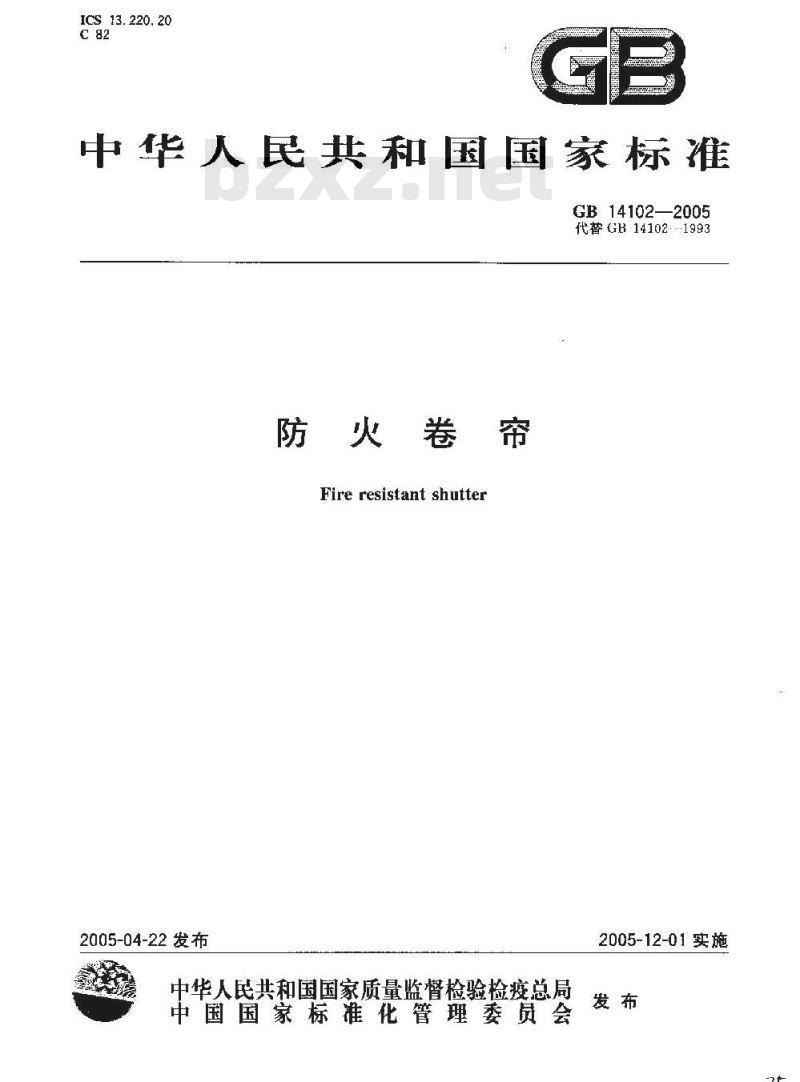

ICS13.220.20
中华人民共和国国家标准
GB14102—2005
代替GB14102·1993
防火卷帘
Fire resistant shutter
2005-04-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施

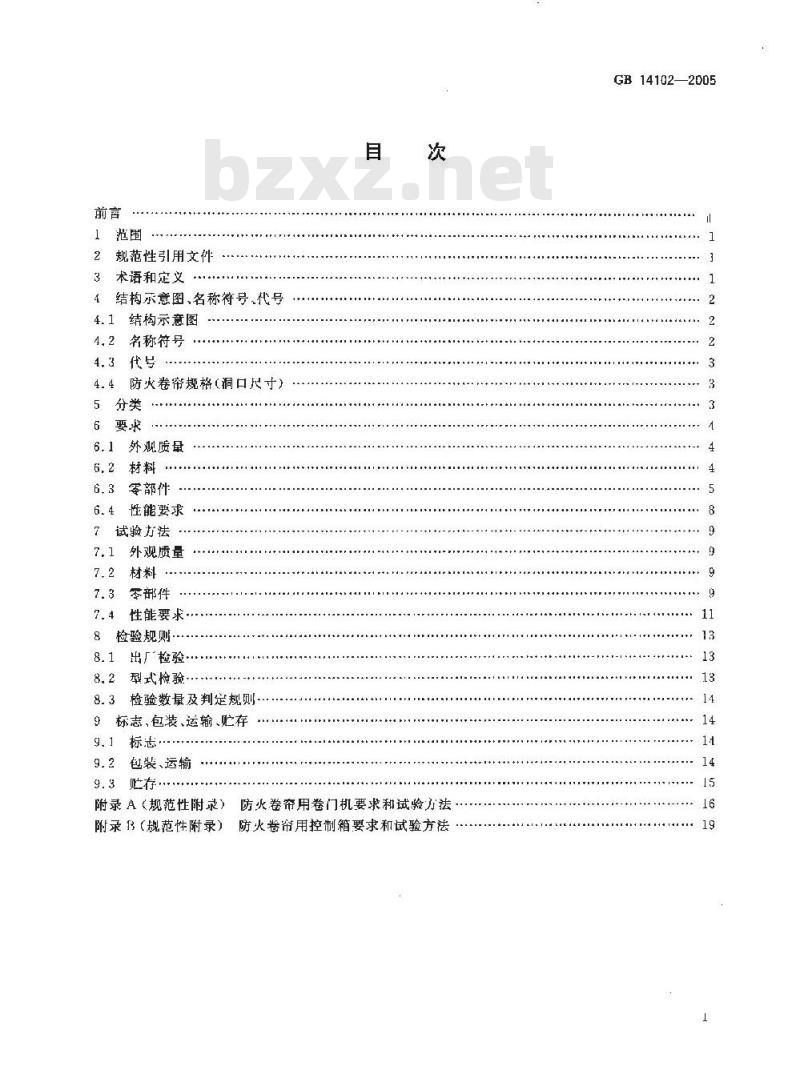

规范性引用文件
3术语和定义
结构示意图、名称符号、代号
4.1结构示意图
4.2名称符号
4.3代号
防火卷帘规格(洞口尺寸)
外观质量
6.2材料
6.3零部件
6.4性能要求
7试验方法
7.1外观质量
7.2材料
零部件
性能要求·
检验规则·
8.1出厂检验
8.2型式检验-
8.3检验数量及判定规则-
9标志、包装、运输、贮存
标志·
包装、运输
贮存…
附录A（规范性附录）防火卷用卷门机要求和试验力法附录3（规范性附录）防火卷帘用控制箱要求和试验方法GB14102—2D05

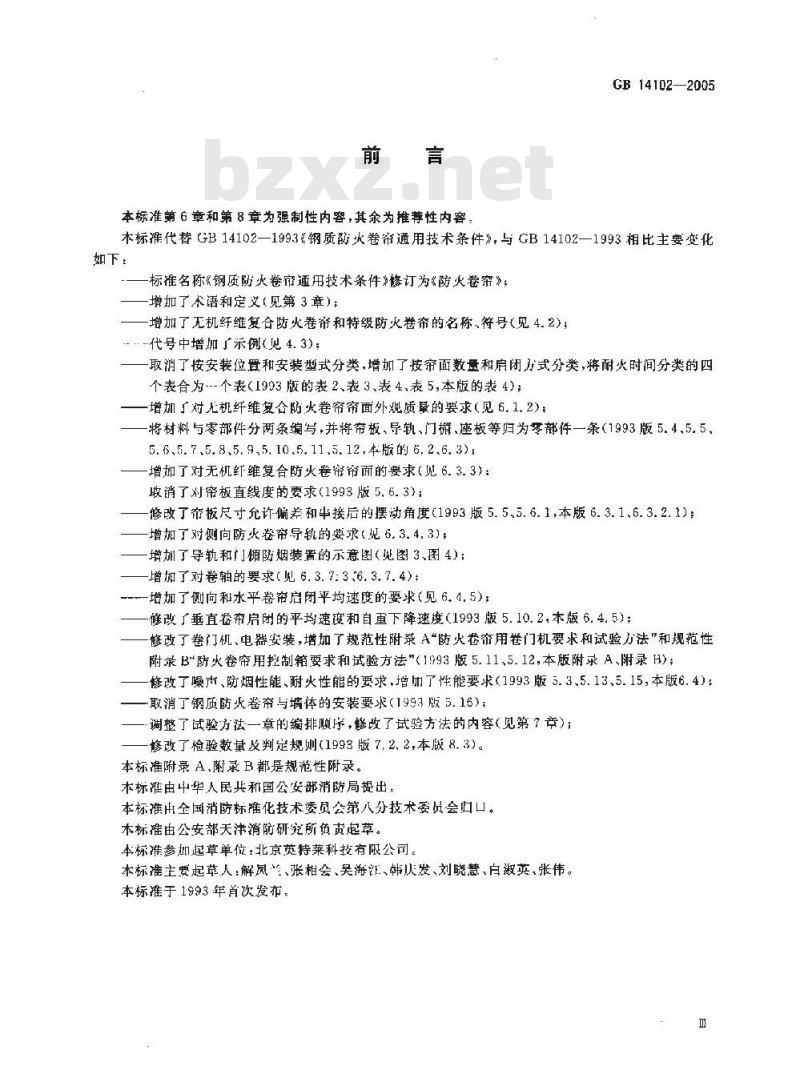

本标准第 6章和第 8 章为强制性内容,其余为推荐性内容，GB14102—2005
本标推代替GB14102—199.3&钢质防火卷帘通用技术条件》，与GB14102—1993相比主要变化如下：
标准名称《钢质附火卷帘通用技术条件“修订为“防火卷帘》：增加了术语和定义（见第3章）：增加了无机纤维复合防火卷帘和特级防火卷帘的名称、符号（见4.2），…代号中增加了示例见4.3)；
取消了接安装位置和安装型式分类，增了按帘面数量和肩闭式外类，将耐火时间分类的四个表合为---个表（1993版的表2表3、表4、表5，本版的表4）；增加了对无机纤维复合防火卷帘帘面外观质罩的要求（见6.1.2)；将材料与零部件分两条编写,并将帘板,导轨、门椭,座板等归为零部件一条（1993版5.4、5.5，5. 6,5. 7,5. 8,5, 9,5, 10,5. 11,5, 12,本版的 6, 2.6. 3)增加了对无机红维复合防火卷帘帘面的要求（见6.3.3）：取消了对帘板直线度的要求(1993版5.6.3)修改了帘板尺寸允许偏差和中接后的摆动角度（1993版5.5、5.6.1,本版6.3.1,6.3.2.1)；增期了对侧防火卷帘导就的要求（见6.3.4.3)：增加了导轨和门韬防烟装置的示意图(必图 3、图 4);增期了对举轴的要求（见6.3.7：3,6.3.7.4）增加了侧向和水平卷帘启闭平均速度的要求（见6。4.5）；修改「垂直卷布启闭的平均速度和自重下降速度（1993版5.10.2，本版6.4.5）；修改了卷门机、电器安装，增加了规范性附录A“防火卷帘用卷门机要求和试验方法”和规范性附录B\防火卷帘用控制箱要求和试验方法(1993版5.11、5.12,本版附录A、附录H)；修改了噪声、防烟性能、耐火性能的要求.增加了性能要求（1993版5.3、5.13、5.15，本版6.4)；取消了钢质防火卷帘与墙体的安装要求(1993版5.16)调整了试验方法一章的编排顺序，修收了试验方法的内容（见第了章）；修改了检验数量及判定规则(1993版 7.2.2,本版8.3)。本标准附录 A,附录 B都是规范性附录。本标雅由中华人民共和国公安部消防局提出。本标准出全国消防标准化技术委员会第八分技术委员会归口。本标准由公安部天津消防研究所负贡起草。本标雅参加起草单位：北京英特莱科技有限公司。本标主要起草人：解凤“、张相会、吴海江、韩庆发、刘晓慧、白淑英、张伟。本标准于1993年首次发布。
1范围

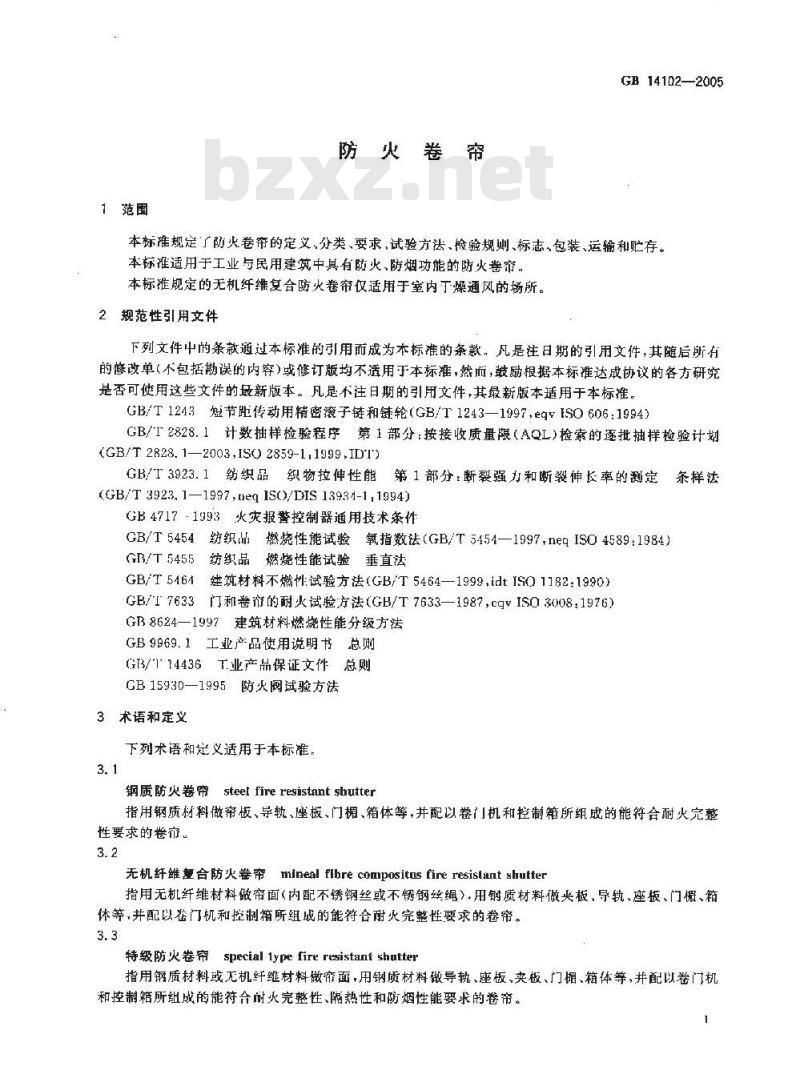

防火卷帘
GB14102—2005
本标准规定了防火卷帘的定义、分类、要求、试验方法、检验规则、标志、包装、运输和存。本标准适用于工业与民用建筑中具有防火、防烟功能的防火卷帘，本标准规定的无机纤维复合防火卷帘仅适用于室内丁燥通风的场所。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标谁的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1243短节所传动用精密滚子链和链轮（GB/T1243—1997egISO606:1994）GB/I2828.1计数抽样检验程序第1部分：按接收质重限（AQL)检索的逐批抽样检验计划(GB/T2828.1—2003,ISO2859-1.1999,IDT)GB/I3923.1织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定条样法(GB/T3923.1—1997,neq1S0/DIS13934-1,1994)GB4717·1993火灾报警控制器通用技术条件GB/T5454纺织品燃烧性能试验氧指数法（GB/T5454—1997,neqISO4589:1984）GB/T5455
纺织品燃烧性能试验垂直法
GB/T 5464
GB/T 7633
筑材料不燃性试验方法(GB/T5464—1999,idtISO1182:1990)门和卷帘的耐火试验方法（GB/T7633—1987，c9VISO3008：1976)建筑材料燃烧性能分级方法
GB 8624—1997
GB9969.1工业产品使用说明书总则GB/14436T业产品保证文件总则
CB15930—1995防火阀试验方法
3术语和定义
下列术语和定义适用于本标准。3.1
钢质防火卷帘 steel fire registant shutter指用钢质材料做帘板、导轨、座板、门相、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性要求的卷宿
无机纤维合防火差帘mineal fibre compositas fire resistant shutter指用无机纤维材料做帘面（内配不锈钢丝或不锈钢丝绳）.用钢质材料做夹板、导轨、座板、门裙、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性要求的卷帘。3.3
特级防火卷帘
special lype fire resistanf shutter指用钢质材料或无机纤继材料做帘面，用钢质材料做导轨、座板、夹板、门、箱体等，并配以卷门机和控制箱所组成的能符合耐灭完整性、隔热性和防烟性能要求的卷帘。1下载标准就来标准下载网
GB14102-—2005
4结构示惠图、名称符号、代号
4.1结构示意图

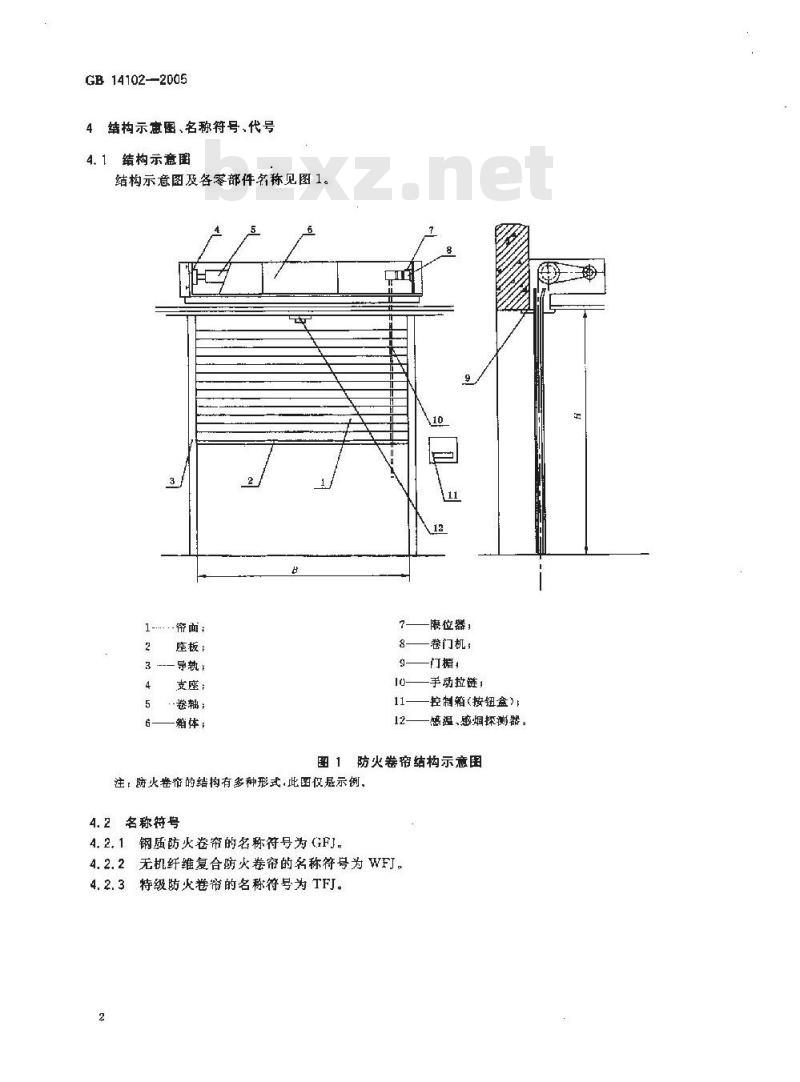

结构示意图及各零部件名称见图1。3
.帘面．
座板：
3--—导轨
支座：
卷轴：
限位器，
卷门机，
门播，
手动拉链：
控制箱(按钮盒)
蕊温，感烟探测器。
图1防火卷帘结构示意图
注：防火卷布的结构有多种形式，此图仅是示例，4.2名称符号
4.2.1钢质防火卷帘的名称符号为GFI4. 2.2无机纤维复合防火卷帘的名称符号为 WFJ。4.2.3特级防火卷的名称符号为TFJ。4.3代号
防火卷帘的代号表示为
耐风压强度（见表1）
帘面间距，mm
帘面数量（见表2)
启闭方式（见表3）
耐火极限(见表4)
洞口高度，cm
洞口宽度，cm
防火卷帘的名称符号
注1：防火举带的帘面数量为一个时，代号中帘面间距无要求。注2，防火卷帝为无机纤维复合防火卷帘时，代号中耐风压强度无要录。GB141022005
注3：钢质防火卷帘在室内使用，无抗风压要求时，代号中耐风压强度无要求。注4：特级防火卷节在名称符号后加字母G、W，S和Q，表示特绒防火卷帘的结构特征。其中G表示帘面由钢质材料制作，W表示帘面由尤机纤维材料制作，S表示帘面两例带有独立的闭式自动喷水保护，Q衰示带面为其他结构型式。
示例1:GFJ-300300-F2-C.D80表示洞口宽度为300cm，高度为300cm，耐火极限不小于2.00h，启闭方式为垂直卷，帘面数量为个，耐风压强度为80型的钢质防火参帘。示例2TFJ(W)-300300-TF3-C-S-240表示帘面由无机纤维制造，洞口宽度为300cm+高度为300cm.耐火极限不小于3.00h，启闭方式为垂直卷，帘面数量为两个，帝面间距为240mm的特级防火卷。4.4防火卷帘规格（润口尺寸)
防火卷帘规格用洞口尺寸（洞口宽度×洞口高度，单位cm)表示。5分类
5.1按耐风压强度分类见表1。
衰1按耐风压强度分类
按帘面数量分类见表2。
表 2按帘面数量分类
耐风压强度/Pa
帘面数量
GB14102--2005
按启闭方式分类见表3。
按耐火极限分类见表4。
钢质防火卷帘
钢质防火，防烟卷帘
无机纤维复合防火卷帘
无机纤维复合防火、防烟卷帘
特级防火卷帘
6.1外观质量
表3按启闭方式分类
按耐火极限分类
名称符号
启闭方式
垂直卷
侧向姿
水平卷
耐火极限/h
22, 00
帘面漏烟盘
.m\/(m*min)
6.1.1防火卷帘金属零部件表面不应有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷。其表面应做防锈处理，涂层、镀层应均勾，不得有斑剥、流涧现象。6.1.2防火卷帘无机纤维复合帘面不应有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不勾及色差等缺陷，夹板应平真，夹持应牢固，基布的经向应是面的受力方向，帘面应美观、平直，整洁。6.1.3相对运动件在切割、弯曲、冲钻等加工处不应有毛刺，6.1.4各孕部件的组装，拼接处不应有错位，焊接处应牛固，外观应平整，不应有夹渣，漏焊、疏松等现象。
所有紧固件应紧牛，不应有松动现象。6. 1. 5
6.2材料
6.2.1无机纤维复合防火卷帘使用的原材料应符合链康、环保的有关规定，不应使用国家明令禁止使用的材料。
6.2.2防火卷帘主要零部件使用的各种原材料应符合相应国家标准或行业标准的规定。6.2.3防火卷帘主要零部件使用的原材料厚度宜采用表5的规定。表5原材料厚度
零部件名称
原材料厚度
单位为癌米
普通型帘板厚度净1,0复合型帘板中任一帘片厚度≥0.83.0
等部件名称
表5（续）
注：复合塑导轨和座板的厚度可采用叠加法计算。原材料厚度
埋型≥1.5外露型≥3. 0
GB14102—2005
单位为毫米
6.2.4无机纤维复合防火卷帘帘面的装饰布或基布应能在一20℃的条件下不发生脆裂并应保持一定的弹性；在+50℃条件下不应粘连。6.2.5无机纤维复合防火卷帘帘面装饰布的燃烧性能不应低于GB8624—1997B1级（纺织物）的要求；基布的燃烧性能不应低于GH8624-1997A级的要求。6.2.6无机纤维复合防火凿帘帘面所用各类纺织物常湿下的断裂强度经问不应低于600>/5cm，纬向不应低于300N/5crna
6.3零部件
6.3.1零部件尺寸公差
防火卷帘主要零部件尺寸公差应符合表6的规定，表6主要零部件尺寸公差
主要学部件
6.3.2帘板
尺寸公差
钢质防火卷帘相邻帘板串接后应转动灵活·摆动90°不充许脱落，如图2所示，6.3.2.1
单位为毫米
钢质防火卷帘帘板两端挡板或防宰机构应装配牢固，卷帘运行时相帘板宰动量不应大于6.3.2.2
6.3. 2. 3
钢质防火卷帘的帘板应平直，装配成卷帘后，不充许有孔洞或缝隙存在。6.3.2.4
钢质防火卷帘复合型帘板的两帘片连接应牢固，填充料填加应充实。GB 14102-2005
6.3.3无机纤维合帘面
图2帘板申接后摆动示意图
6.3.3.1无机纤维复合帘面拼接缝的个数每米内各层象计不应超过3条，月且接继应避免重叠，帘面上的受力缝应采用效线缝制，拼接缝的搭接量不应小于20 mm。非受力缝可采用单线缝制，拼接缝处的搭接录不应小于10mm。
6.3.3.2无机纤维复合帘面应沿帘布纬向每隔一定的间距设置耐高温不锈钢丝（绳），以承载帘面的自重，沿帘布经向设置夹板，以保证帘面的整体强度，夹板间距应为300mm~~500mm。6.3.3.3无机纤维复合帘面上除应装夹板外，两端还应设防风钩。6.3.3.4无机纤维复合帘面不应直接连接于卷轴上，应通过固定件与卷轴相连。6.3.4导轨
6.3.4.1帘面嵌入导轨的深度应符合表7的规定。导轨间距离超过表7规定，导轨间起声每增加1000nm时，每端嵌入深度应增加10mm6.3.4.2导轨顶部应成厕形,以便于举帘运行，6.3.4.3导轨的滑动面、侧向卷帘供滚轮滚动的导轨表面应光滑，平直。帘面，滚轮在导轨内运行时应平稳顺畅，不应有碰撞和冲击现象，表 7 嵌入深度
早轨问距离B
B-3 000
300085000
5 000±3-9 000
每端嵌人深度
单位为者米
6. 3. 4. 4 单帘面卷帘的两根导轨应互相平行,其平行度误差不应大于 5 MmI双帘面卷帘不同帘面的导轨也应相互平行，其平行度误差不应大于5mm。6.3.4.5防火防烟卷帘的导轨内应设置防烟装置，防烟装置所用材料应为不燃或难燃材料，如图3所示,防烟装置与帘面应均紧密贴合，其贴合面长度不应小于导轨长度的80%。6
帘面；
2.-防烟装置；
导轨。
图3导轨防烟装置示意图
GB 14102—2005
6.3.4.6导轨现场安装应率固，预埋钢件的间距为600mm~10Q0mm.垂直卷卷帘的导轨安装后相对于基础面的垂直度误差不应大于1.5mm/m，全长不应大于20mm6.3.5门
6.3.5.1防火防烟卷帘的门帽内应设置防烟装置，防烟装置所用的材料应为不燃或难燃材料，如图4所示，防烟装置与帘面应均勾紧密贴台，其贴合面长度不应小于门捐长度的80%，非贴合部位的缝隙不应大于2mm。
6.3.5.2现场安装应牢固，预理钢件的间距为600mm~1000mm。6.3.6座板
帘面；
防烟装真
一导轨；
图4门防烟装置示意图
座板与地面应平行、接触应均勾。座板的刚度应大于卷帘帘面的刚度。座板马帘面之间的连接应牢固。GB14102—2005
6.3.7传动装置
6.3.7.1传动用滚子链和链轮的尺寸、公差及基本参数应符合GB/T1243的规定，链条静强度、选用的许可安全系数应大于4。
6.3.7.2传动机构、轴承、链条表面应无锈蚀，并应按要求加适量润滑剂。6.3.7.3乘直卷卷帘的卷轴在正常使用时的挠度应小于卷轴长度1/400。6.3.7.4侧向卷卷帘的卷轴安装时应与基础面垂直。垂直度误差应小于1.5mm/m。全长应小于5 mm。
6.3.8卷门机
防火卷帘用卷门机应是经国家消防检测机构检测合格的定型配套产品，其性能应符合附录A的规定。
6.3.9控制箱
防火卷帘用控制箱应是经国家消防检测机构检测合格的定型配套产品，其性能应符合附录B的规定。
6. 4 性能要求
6. 4. 1耐风压性能
6.4.1.1钢质防火卷帘的帘板应具有一定的耐风压强度。在规定的荷载下，帘板不允许从导轨中脱出其帘板的挠度应符合表8的规定。6.4.1.2为防止帘板脱轨，可以在帘面和导轨之间设置防脱轨装置。6.4.2防熠性能
6.4.2.1防火防烟卷帘导轨和门榴的防烟装置应符合6.3.4.5、6.3.5.1的规定。6.4.2.2防火防烟卷帘帘面两侧差压为20 Pa时,其在标准状态下(20℃,101325Pa)的漏烟量不应大于0.2 m/(m2min).
6.4.3运行平稳性能
防火卷帘装配完毕后，帘面在导轨内运行应平稳，不应有脱轨和明显的倾斜现象：双帘面卷帘的两个布面应同时升降，两个帘面之间的高度差不应大于50mm。表 8 帘板挠度
耐风压强度/Pa
挠度/mm
注：室内使用的质妨火卷帘及无机纤维复合防火卷帘可以不进行耐风压试验，6.4.4噪声
防火卷帘启,闭运行的平均噪声不应大于 85 dB,6. 4.5电动启闭和自重下降运行速度Bhn
垂直卷卷帘电动启、闭的运行速度应为 2 m / min ~ 7. 5 m/ min。 其自重下降速度不应大于9,5 m/min.侧向卷卷帘电动启、闭的运行速度不应小于 7. 5 m/min。水平卷卷帘电动启，闭的运行速度应为 2 m/min～~7.5 m/mine
6.4,6两步关闭性能
安装在疏散通道处的防火卷帘应具有两步关闭性能。即控制箱接收到报替信号后，控制防火卷帘自动关闭至中位处停止，延时5s～60s后继续关闭至全闭；或控制箱接第一次报警信号后，控制防火卷帘自动关闭至中位处停止，接第二谈报警信号后继续关闭至全闭。8
6.4.7温控释放性能
CB14102—2005
防火卷帘应装配温控释放装置，当释放装置的感温元件周围温度达到73℃士0.5℃时，释放装置动作，卷帘应依自重下降关闭。
6.4.8耐火性能
防火卷帘的耐火极限应符合表4的规定。7试验方法
7.1外观质量
防火卷帘的外观质量采用目测及于触摸相结合的方法进行检验。7. 2材料
7.2.1防火卷帘使用的主要原材料应具有生产厂方提供的检验单及保质单。原材料厚度采用卡尺测量
7.2.2将无机纤维复合防火卷帘帘面中的装饰布或基布正反向折叠4次，放人低温试验箱内。调节试验箱内温度至20℃士2℃，保持30min士5min后，以不人于5℃/min（不超过5min的平均值）的降温速率使温度降至一20℃士2℃，在此温度下保持48h后，将装饰布或基布从低温箱中取出，观察其是否脆裂，是否仍保持一定的弹性。将无机纤维复合防火卷帘面中的装饰布或基布正反向折叠4次，放人高温试验箱内。调节试验箱内温度至20℃±2℃，保持30min士5min后，以不大于5℃/min（不超过5min的平均值）的升温速率使温度升至十50℃士2℃，在此温度下保持48h后，将装饰布或基布从高温箱中取出，观察其是否粘连。
7.2.3无机纤维复合防火卷帘帘面中装饰布的燃烧性能按GB/T5454、GB/T5455进行检验，基布燃烧性能按 GB/T 5464进行检验。7.2.4无机纤维复合防火卷帘帘面所用各类纺织物的断裂强度按GB/T3923.1进行检验。7.3零部件
7.3.1零部件尺寸公差
7.3.1.1钢质防火卷帘帘板长度(L)采用锅卷尺测量，测量点为h/2处。宽度（h）及厚度（s)采用卡尺测量，测量点为距帘面两端部50mm处和1./2处3点，取平均值。如图5所示。50
图5帘板尺寸公差测重示惠图
7.3.1.2防火卷帘导轨的楷深(a)和槽宽(6)来用卡尺测量，测量点为每根导轨长度的1/2处及距其底部200 mm处2点，取其平均值。
7.3.2帘板
钢质防火卷帘帘板串接后相邻帘板的摆动量采用直角尺测量；审动量采用直尺或钢卷尺测量。装配成帘后的性能采用日测检验。9
