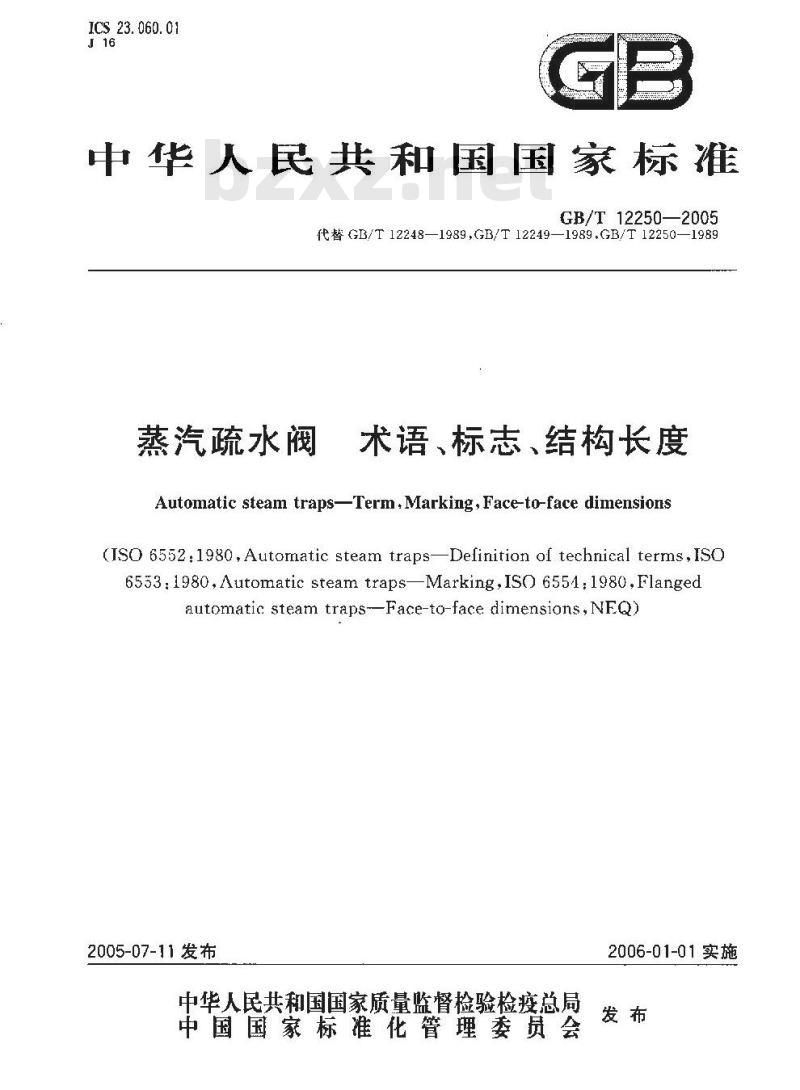

【国家标准(GB)】 蒸汽疏水阀 术语、标志、结构长度

ICS 23. 060. 01
中华人民共和国国家标准
GB/T12250—2005
代替GB/T12248—1989,GB/T12249—1989.GB/T12250—1989蒸汽疏水阀
术语、标志、结构长度
Automatic steam traps-Term.Marking,Face-to-face dimensions(ISO 6552:1980,Automatic steam traps—Delinition of technical terms,ISC6553:1980,Automatic steam trapsMarking,IS0 6554:1980,Flangedautomatic steam traps--Face-to-face dimensions,NFQ2005-07-11 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2006-01-01实施
GB/T12250—2005

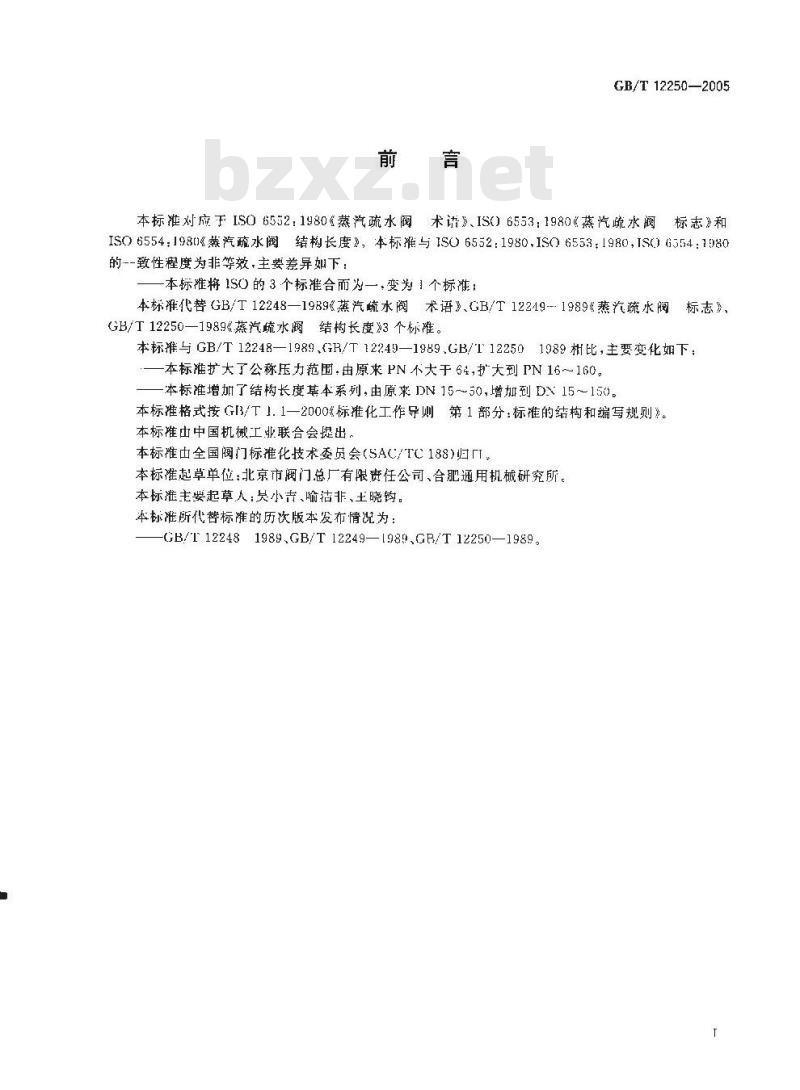

本标准对应于ISO6552：1980《蒸汽疏水阀术谱》、IS(）6553：1980蒸汽疏水阀标志》和ISO6554：1980《蒸汽疏水阀结构长度》，本标准与1SO6552：1980.ISO6553：1980，IS(）6554：1980的--致性程度为非等效，主要差异如下：-本标准将1SO的3个标准合而为一，变为1个标准：本标准代替GB/T12248—1989《蒸汽疏水阀术语》、GB/T12249-1989《蒸汽蔬水阀标志》，
GB/T12250—1989《蒸汽疏水阀结构长度》3个标雁。本标推与GB/T12248—1989、GR/T12249—1989.GB/T122501989树比，主要变化如下：本标准扩大了公称压力范围.由原来PN不大于64,扩大到PN16～160。本标准增加了结构长度基本系列，由原来DN15～50,增加到DV15～150。本标准格式按G3/T1.1一2000标推化工作导则第1部分：标准的结构和编写规则》。本标推由中国机械工业联合会提出。本标准由全国阀门标化技术委员会（SAC/TC188)归［I本标准起草单位：北京市阀门总厂有限责任公司、合肥通用机械研究所。本标准主要起草人：吴小吉、喻洁非、尘晓钩。本标准所代替标准的历次版本发布情况为-GB/T122481989.GB/T12249—[989、GB/T12250—1989。范围
蒸汽疏水阀
术语、标志、结构长度
GB/T 12250—2005

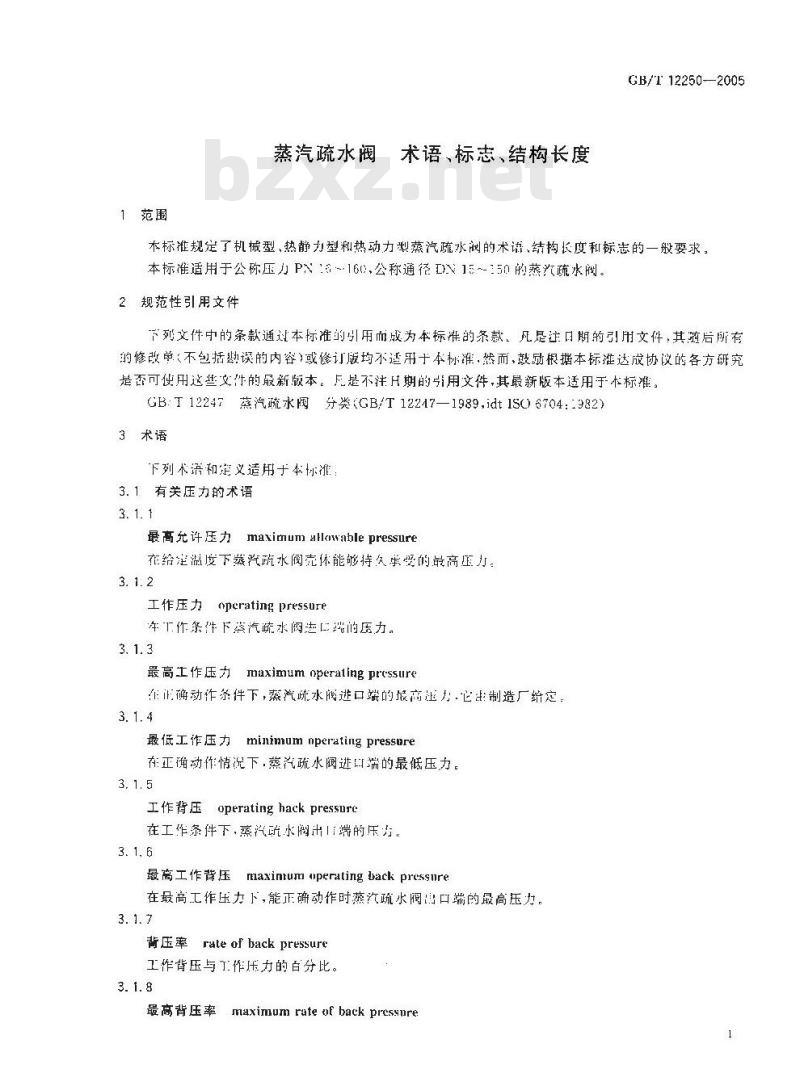

本标准规定了机械型、热静力型和热动力型蒸汽疏水树的术语、结构长度和标志的一般要求，本标准适用于公称压力P！6~160公称通径DV15~150的蒸汽疏水阀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注口期的引用文件，其随后所有的修改单（不包括勋误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。尺是不注H期的引用文件，其最新版本适用于木标准。GB:T12247蒸汽疏水阀分类(GB/T12247—1989,idt1SC)6704：1982)3术语
下列术语和定义造用于本标雅
3. 1有关压力的术语
最高允许压力
maximum aHowablepressure
在给定温度下蒸汽疏水阀壳体能够持久受的最高压力。3. 1.2
工作压力operatingpressure
许工作条件下蒸汽疏水阀法二端的压力。3. 1. 3
最高工作压力
maximum operaling prcssure
在正确动作条件下，蒸汽疏水阀进口端的最高压力·它生制造厂给定。3.1.4
最低工作压力minimumnperatingpressore在正确动作情况下，蒸汽疏水阀进口端的最低压力。3. 1. 5
operating hack pressure
工作背压
在工作条件下.蒸汽疏水阀出端的压方。3.1. 6
最离工作背压
maxinum operatingback pressure在最高工作压力下，能正确动作时蒸汽疏水阀昌口端的最高压力，3. 1. 7
背压率rateofbackpressure
工作背压与T作压力的白分比。
最高背压率
maximum rate of back pressureGB/T 12250—2005

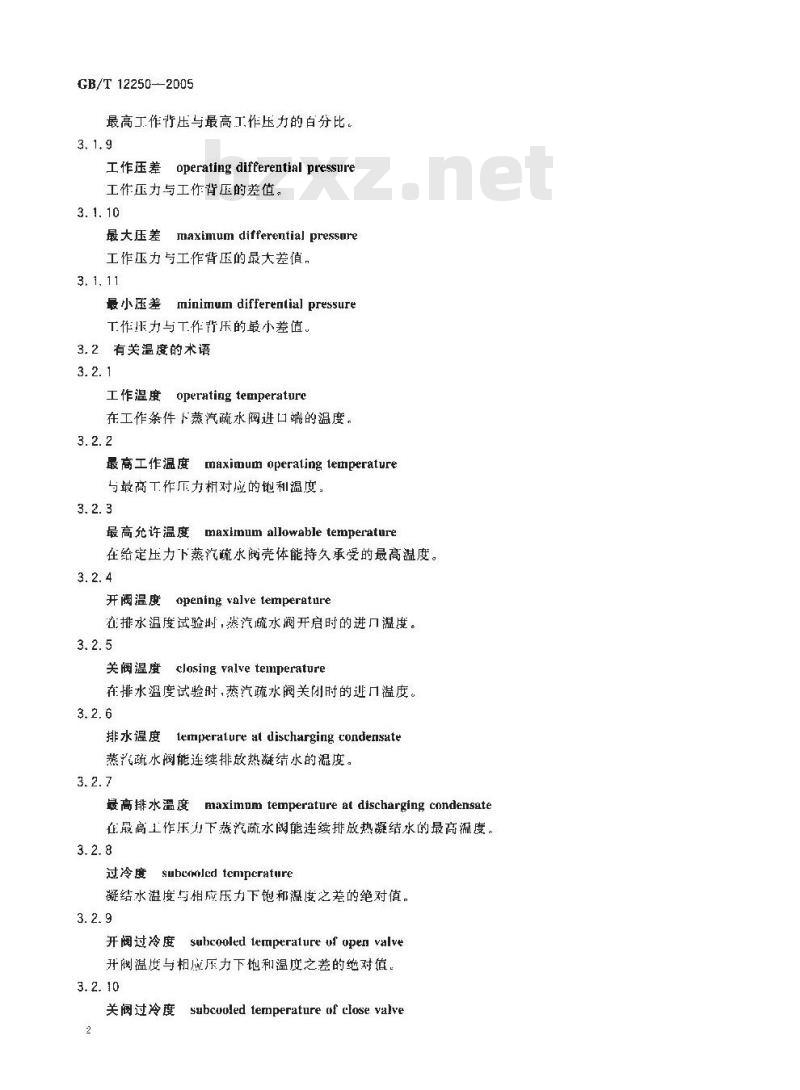

最高工作背压与最高工作压力的白分比。3.1.9
operating differential pressure工作压差
工作压力与工作背压的差值，
maximum differential pressnre最大压差
工作压力与工作背压的最大差俏，3.1. 11
最小压差
minimum differential pressureT作力与T作背压的最小差值。
3. 2有关温度的术语
工作温度operating temperature在工作条件下蒸汽疏水阀进口端的温度。3.2.2
最高工作温度
maxitnum operating lemperature与最高工作压力相对应的饱和温度。3.2. 3
maximum allowable temperature最高充许温度
在给定压力下蒸汽疏水阀壳体能持久承受的最高温度。3.2.4
开阀温度opening valve temperature在排水温度试验时，然汽疏水阀开启时的进几温度。3.2.5
关阀温度closing valve temperature在排水温度试验时,蒸汽疏水阀关闭时的逃口温度3.2.6
lemperalure al discharging condensate排水温度
蒸汽疏水阀能连续排放热凝结水的温度。3.2.7
maximum temperature at discharging condensate最高排水温度
在最高工作压力下蒸汽蔬水阀能连续排放热凝结水的最高温度。3.2.8
过冷度subemled tenpcrature
凝结水溢度与相应压力下饱和温度之差的绝对值。3.2.9
开阀过冷度 subcooled lemperalure uf open valv开阀温度与相应压力下饱和温度之差的绝对值，3.2.10
关阀过冷度sabcuoled temperature tif close valve2

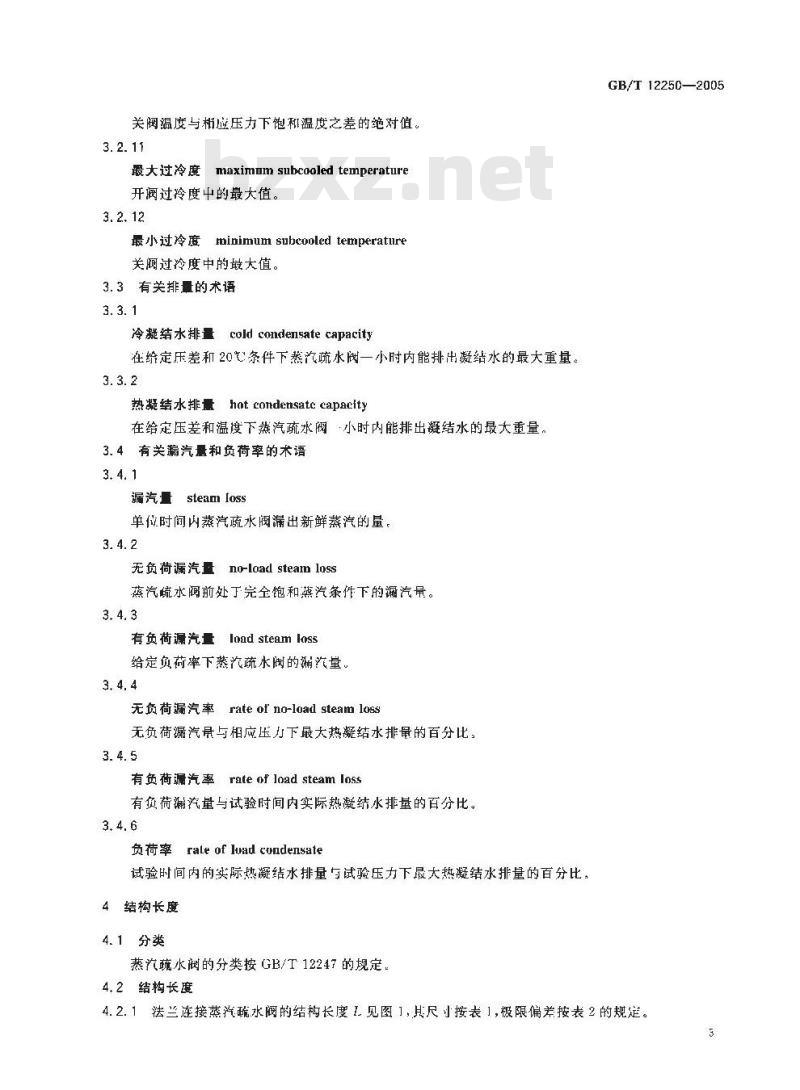

关阀温度与相应压力下饱和温度之差的绝对值。3.2.11
最大过冷度maximum subcooled temperature开阀过冷度中的最大值
最小过冷度 minimum subeooled temperature关阀过冷度中的最大值。
3.3有关排量的术语
冷凝结水排量cold condensate capacity在给定压差和20℃条件下蒸汽疏水阀一小时内能排出凝结水的最大重量。3.3.2
热凝结水排量hot condensatccapacit在给定压差和温度下燕汽疏水阀·小时内能排出凝结水的最大重量，3.4有关遍汽量和负荷率的术语
漏汽量steamloss
单位时间内蒸汽疏水阀漏出新鲜蒸汽的量。3.4.2
量no-load steam loss
无负荷漏汽量
蒸汽疏水阀前处丁完全饱和蒸汽条作下的漏汽量。3.4.3
有负荷漏汽量Ioad steam lass
给定负荷率下蒸汽疏水阀的溺汽量。3.4.4
无负荷漏汽率rateofno-loadsteamloss无负荷漏汽景与相应压力下最大热凝结水排量的百分比，3.4.5
有负荷漏汽率rate of load steam loss有负荷漏汽量与试验时间内实际热凝结水排量的百分比。3.4.6
负荷率 rale of luad condensate试验时间内的实际热凝结水排量与试验压力下最大热凝结水排量的百分比：4结构长度
4.1分类
蒸汽蔬水阀的分类按GB/T12247的规定。4.2结构长度
GB/T12250—2005
4.2.1法兰连接蒸汽疏水阀的结构长度1.见图1，其尺寸按表1，极限偏差按表2的规定。3
GB/T12250—2005
公称通称
.48℃
图1法兰连接蒸汽疏水阀的结构长度表1法兰连接蒸汽疏水阀结构长
结构长度系列
>250~500
2*50--800
法兰连接蒸汽疏水阀结构长度极限偏差6
极限偏差
单位为亳米
单位为宠米
4.2.2内螺纹连接和承插焊连接蒸汽疏水阀的结构长度L见图2，其尺按表3，极限偏差按表4的规定。
图2内螺纹连接和承插焊连接蒸汽疏水阀的结构长度公称酒径
5标志
5.1标志位置
表3内螺纹连接和承插焊连接蒸汽疏水阀的结构长度结构长度系列
GB/T 12250—2005
单位为毫米
内螺纹连接和承插焊连接蒸汽疏水阀的结构长度极限偏差L
:--150-300
极限偏差
单位为毫本
5.1.1蒸汽疏水阀的标志可没在阀体上，也可标在标牌标牌必须与阀体或阀盖牛固固定。5.1.2标志不得被爱盖，
5.2必须使用的标志
产品型号：
公称通径：
公称压力：
制造厂名称利商标：
介质流动方向的指六箭头：bzxz.net
最商工作压力：
最高工作温度。
可选择使用的标志
阀体材料：
最高允许压力：
最高充许温度：
最高排水温度：
出厂编号、日期。
上述各项标志者已标在阀体上也可以重复标在标牌上。5.4
只要不与上述标志混滑，还可附加其他标志。5.5
