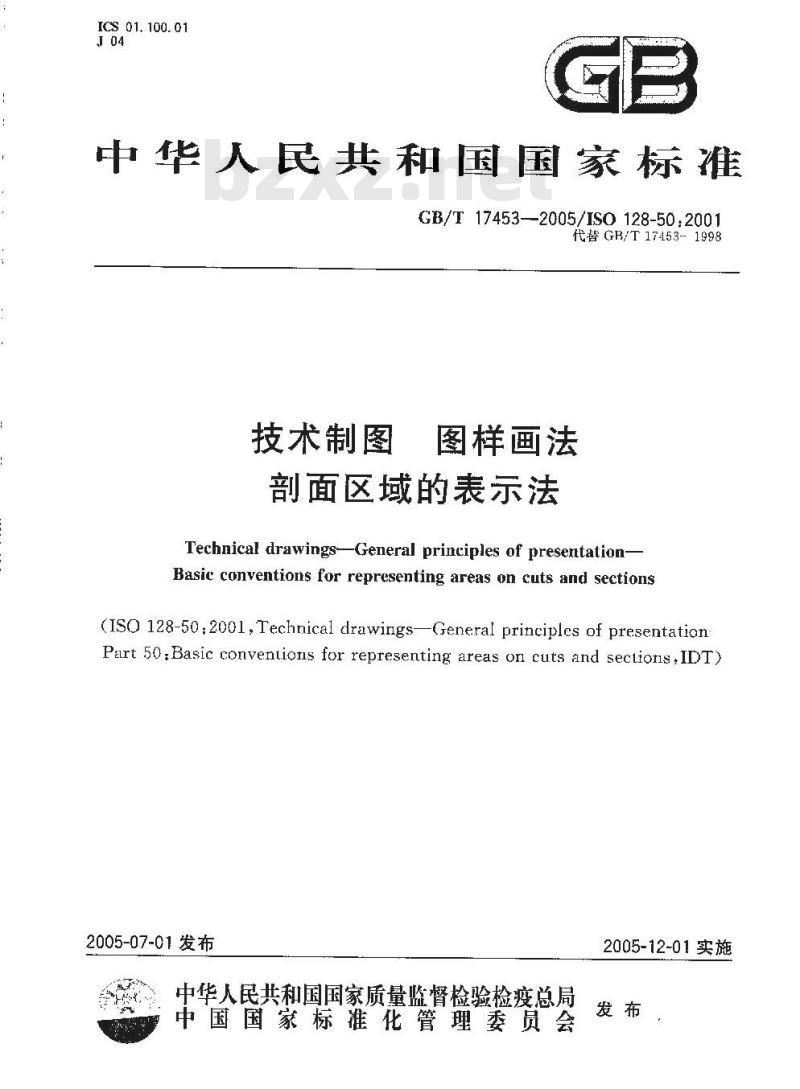

【国家标准(GB)】 技术制图图样画法剖面区域的表示法

ICS01.100.01
中华人民共和国国家标准
GB/T 17453--2005/ISO 128-50:2001代替GB/T17453--1998
技术制图
图样画法
面区域的表示法
Technical drawings-General principles of presentation-Basic conventions for representing areas on cuts and sections(ISO 128-50:200l,Technical drawings—General principles of presentationPart 5o,Basic conventions for representing areas on cuts and seclions ,IDT)2005-07-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施

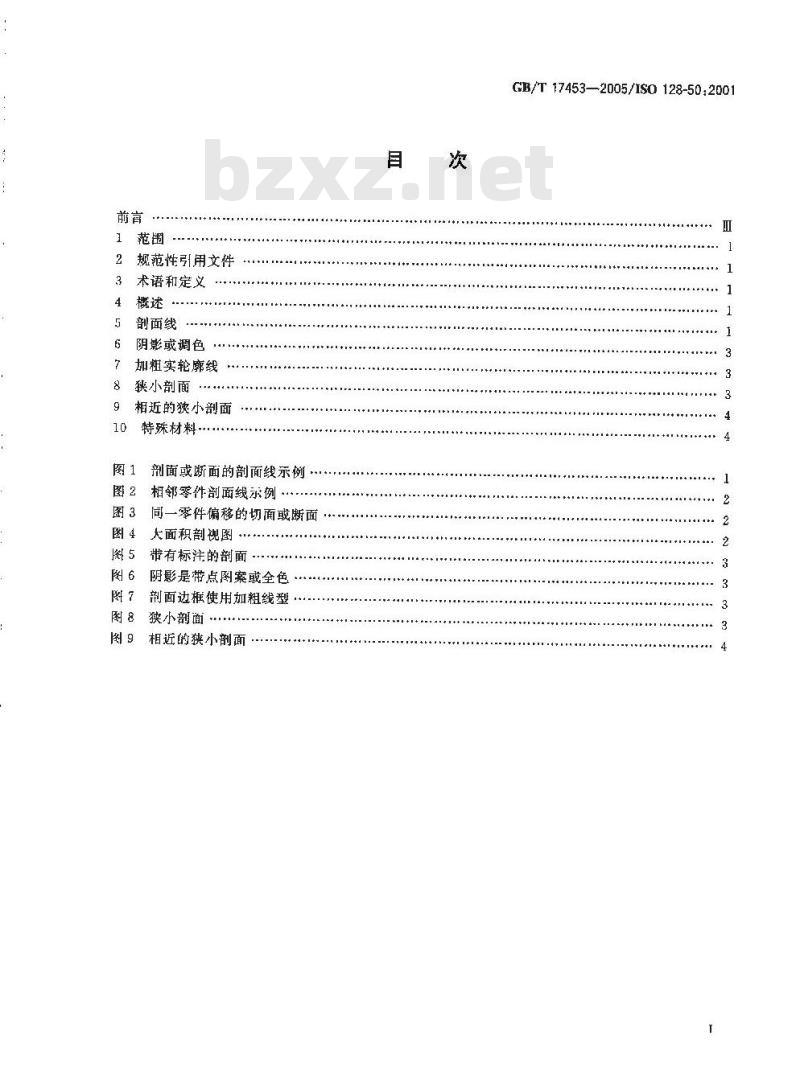

规范性引用文件
术语和定义
剖面线
阴影或调色
加粗实轮廓线
狭小面
相近的狭小剖面
特殊材料
剂面或断面的剖面线示例
相邻零件剖面线例·
同一零件偏移的切面或断面
大面积剖视图…
带有标注的剖面
阴影是带点图案或全色
面边框使用加粗线型
狭小剖面
相近的狭获小剖面

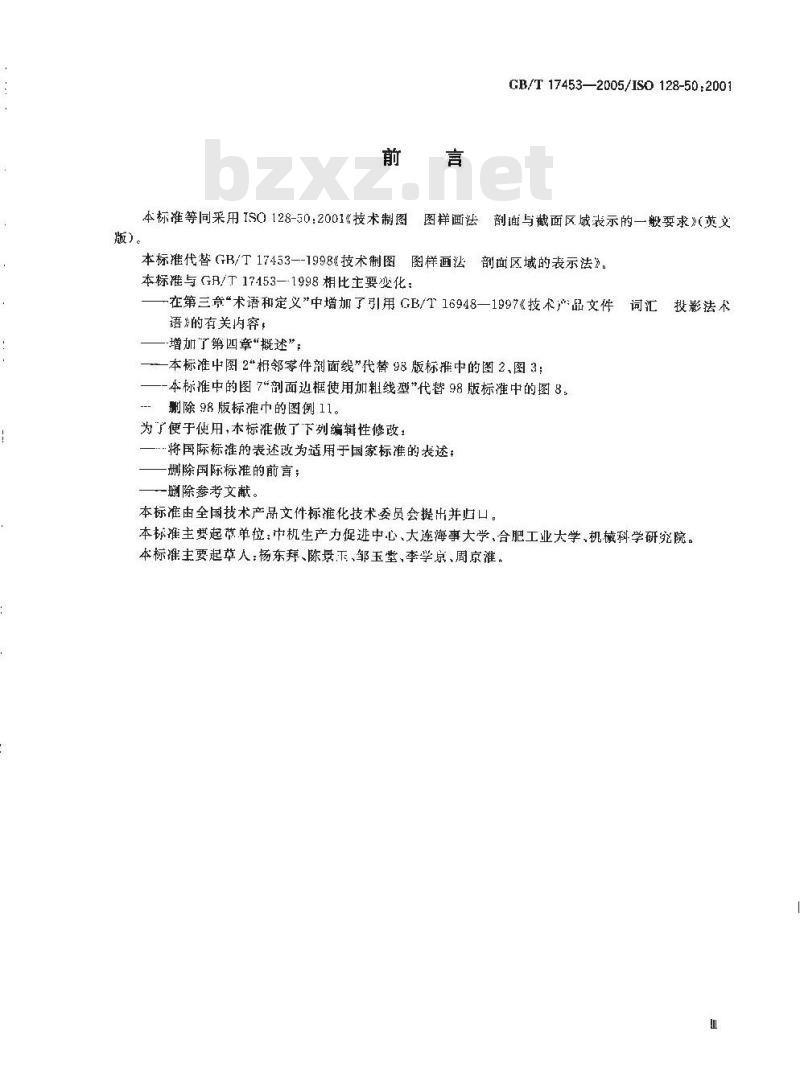

GB/T 17453—2005/ISO 128-50:2001版）。
GB/T17453—2005/ISO128-50:2001本标准等同采用ISO128-50：2001技术制图图样画法剖面与截面区域表示的一般要求》（英文本标准代替GB/T17453--1998技术制图图样画法音剖面区域的表示法。
本标准与GB/T17453—1998相比主要变化在第三章“术语和定义”中增加了引用GB/T16948-一1997《技术*品文件词汇投影法术语》的有关内容，
-增加了第四章“概述”；
一本标准中图2*相邻零件剂面线”代替98版标准中的图2、图3；-本标推中的图7剂面边框使用加粗线型\代替98版标准中的图8。删除98版标准巾的图例11。
为了便于便用，本标准做了下列编辑性修改：…将国际标准的表述改为适用于国家标准的表述，删除国际标准的前言；
删除参考文献。
本标准由全国技术产品文件标准化技术委员会提出并归口。本标准主要起蒙单位：中机生产力促进中心、大连海事大学、合肥工业大学、机械科学研究院。本标准主要起草人：杨东拜、陈景下、邹玉堂、李学京、周京淮。1范围

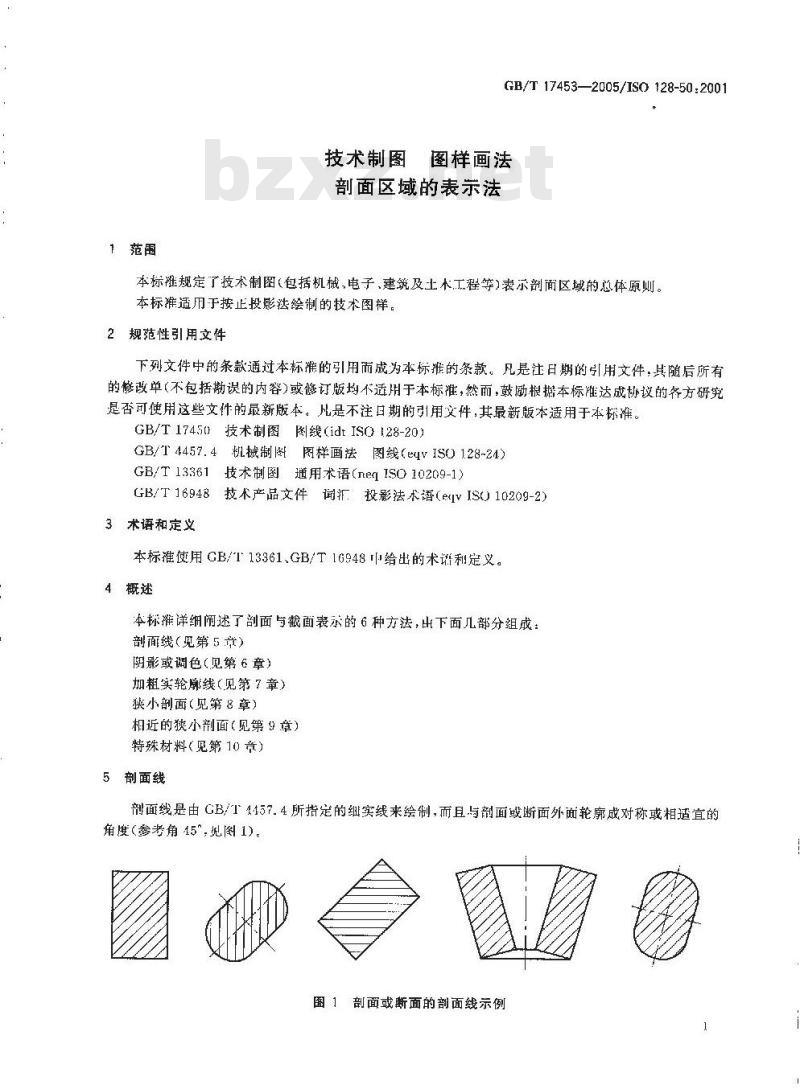

GB/T17453—2005/ISO128-50:2001图样画法
技术制图
剖面区域的表示法
本标雅规定了技术制图（包括机械，电子、建筑及土木工程等）表示剖面区域的总体原则。本标准适用于按正投影法绘制的技术图样。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T17450技术制图图线(idtISO128-20)GB/T4457.4机械制图图样画法图线（eqISO1.28-24）GB/T13361技术制图通用术语(neqISO10209-1)GB/T16948技术产品文件间汇投影法术语（eTVIS）10209-2）3术语和定义
本标推使用GB/T13361、GB/T16948给出的术评利定义。4概述
本标推详细闹述了剖面与截面表示的6种方法，出下面几部分组成：剖面线（见第5章）www.bzxz.net
阴影或调色（见第6章）
加粗实轮廓线（见第7章）
狭小剖面(见第8章）
相近的狭小剂面（见第9章）
特殊材料（见第10章）
5剖面线
剂面线是由GB/T1457.4所指定的细实线来绘制，而且与剖面或断面外面轮廓成对称或相适宜的角度（参考角15°，见图1)。
图1剖面或断面的剖面线示例

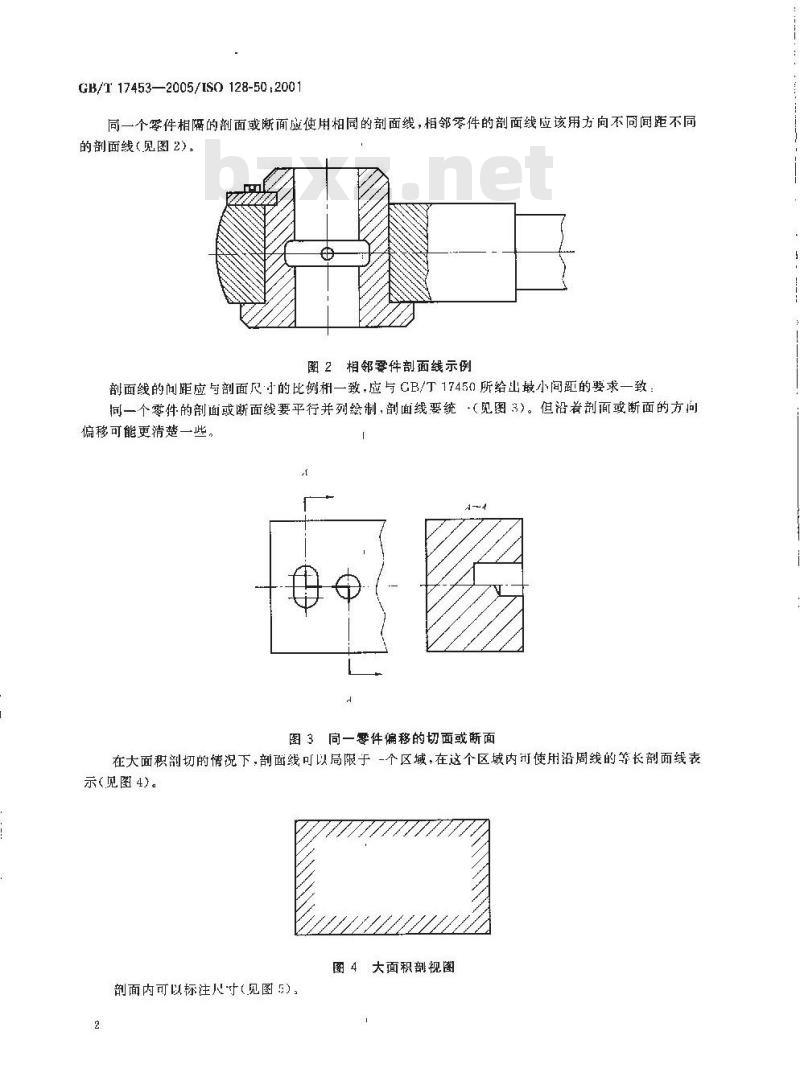

GB/T17453—2005/IS0128-50.2001同一个零件相隔的剖面或断面应使用相同的剖面线，相邻零件的剖面线应该用方向不向间距不同的剖面线（见图2)。
图2相邻零件部面线示例
面线的间距应与剖面尺小的比例相一致，应与CB/T17450所给出最小间距的要求一致同一个零件的剖面或断面线要平行并列绘制，削面线要统（见图3)。但沿着剖面或断面的方向偏移可能更清楚一些。
图3同一零件偏移的切面或断面
在大面积剖切的情况下，剖面线可以局限于-个区域，在这个区域内使用沿周线的等长剖面线表示(见图4)。
图 4 大面积剖视图
部面内可以标注尺寸（见图5)，2
6阴影或调色
图5带有标注的剖面
阴影可以是一个带点的图案，或者是一个全色（见图6)。GB/T17453--2005/IS0128-50:2001图6阴影是带点图案或全色
点的间距根据底绞尺寸接比例地选敢，如果是一个大的面，阴影以局限于一个区域。并这个区域内，浩周线画等距点图案（见图4)，阴影面或调色面内允许标注。
加实轮廓线
断面或剖面可以用GB/T17450技术制图图线》所规定的加实线来强调表示(见图7）。图7
部面边框使用加翻线型
8：狭小剖面
荻小面可以用完全黑色来表示见图8）。这个方法表示实际的几何形状。图８狭小剖面
GB/T17453—2005/1S0128-50:2001相近的狭小剖面
相近的狭小剖面可以表示成完全黑色，在相邻的剂面之间至少应留下0.？mm的间距（见图）：这种方法不表尔实际的几何形状。图9相近的狭小剖面
10特殊材料
不回类型的表示方法，用作表示不同的材料。如果有一个特殊材料要表示，这个表示的含义应清楚地在这个图「注明（举例来说，用一个图案或参照一个合适的标准）。GB/T17453-2005
中华人民共和国
国家标准
技术制图图样画法
剖面区域的表示法
GR/T 174532005:ISO 125-50:2001中国标准出版社出版发行
北京复兴门外三里河北街二6号
邮收编码10015
网址 hzchs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印各地新华书店经销
开本 880×1230 1:16
印张 0. f5 字数 C 千学
2005年11尺第一段2035年 11月第一次印整书号：155066·1-26709定价10.00元如有印装差错由本社发行中心调换版权专有慢权必究
