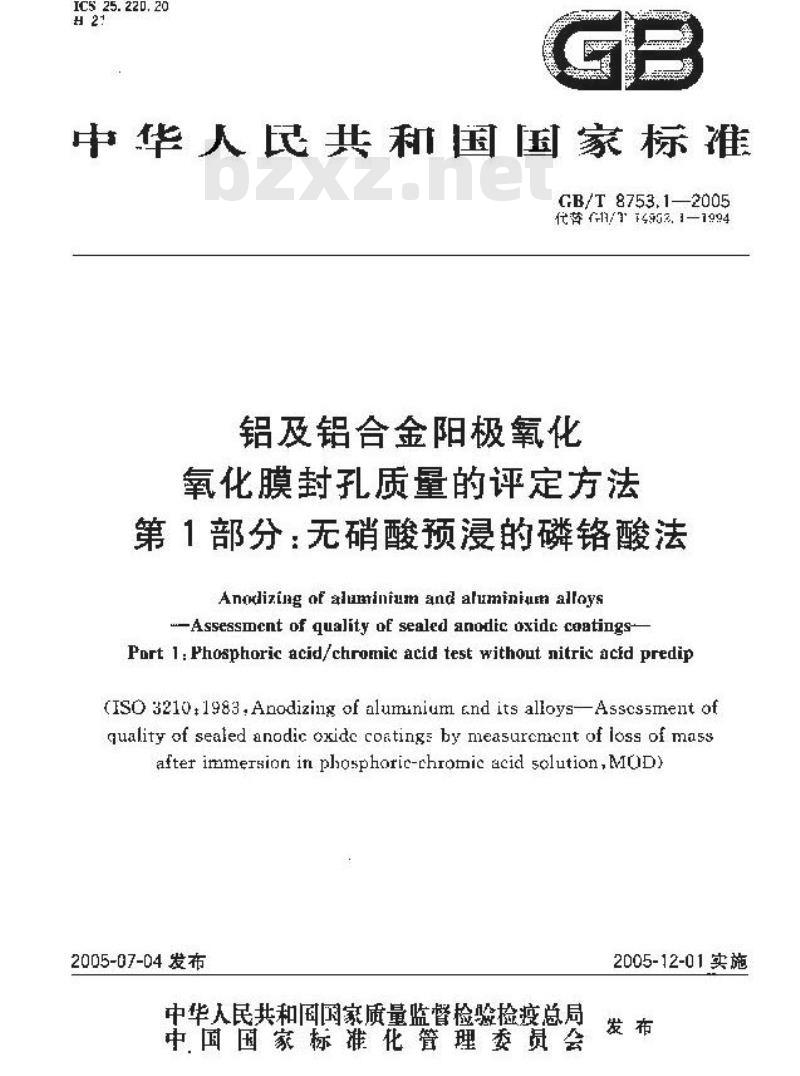

【国家标准(GB)】 铝及铝合金阳极氧化氧化膜封孔质量的评定方法第1部分：无硝酸预浸的磷铬酸法

ICS 25.22D.20
中华人民共和国家标准
GB/T 8753.1—-2005
代替1/953.1—1994
铝及铝合金阳极氧化
氧化膜封孔质量的评定方法
第1部分：无硝酸预浸的磷铬酸法Anodizing of aluminium and aluminium alloys-Assessmcnt of quality of sealed anodic oxidc ceatings-Port 1:Phosphoric acid/chromic acid test without nitric acid predip(ISO3210t1983,Anodizing of aluminium and its alloys-Asscssment ofquality of sealed anodic oxide coatings by measuremcnt of loss of massafterirmmersioninphosphoric-rhromicacid solution,MQDy2005-07-04 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施
GD/T8753.1—2Q05
GT/TR753铝及铝合金阳设氧化化职封孔质量的评定力法3分为如下：个部分：GB/T8753:12005及锯合金阳极案化氧化膜封礼质盘的评定方第1部分尤码酸预度的避的法
-GB/T$753.2—2005
绍及铝合金妇极裁化事化脑封孔质量的评定方法第2部分悄酸项授的磷铬酸法
GB/T8753.32QC5
闲及拓合金阳极氧化氧化膜封礼点盘的评定方送第部分导纳法
GHT753.4—8005铝及错合金用极氧化减化膜时孔质量的详定方法第4部分嵌处理后的染色斑点法
衣部分为GB8753的第1郝分，
本分情改采用IS)3210：1933铅及其合金所极氧化确储嵌按蚀后按质量报失评定南设率化膜的时孔质量英文版）.并根据IS23：1S重新起草。为丁左便比较，在班料性附录A中列出了本部分查条和对虚的叫际标准章条的对服一览表：部分根据EV23736：1909台及铝含伞阳极化无销预2的群铬单泛供试验后按质量期失评定妇极化赚的封礼质最，在来用国际标准时进行了梦效。这此技术差异用乘点单线标识在它们所泌及的条款的页边空白，这些技术差异如下：在第一弃中增加不适用于在将酸萨随中生成的阳极氧化膜”，一在第五章增加冷封我的材料，应放胃2万以后克可取样”；一在第6.1节中增如“生：试验游液不授蚀基体金属，不需考虑无氧化融的表面”，本部分代替GB/T14952.1--15942铝及铝合金阳丧载化阳录氧化职检验方法.木部分与GB/T14952.11S94相比，主要变化加下：一在第一章中增加“不适用于在酸落蔽中牛成的阳极氧化膜”：在第6.］节中增加\注试验溶浪不按做基体金晨，不需考虑无氧化膜的表面\；无硝酸预卷的群铬试减鼓环性诚验，本部分的附录4为资料性附录。
本部分由中国有色命同工业协会提出.本部分山全国有色金属标准化拉术委员会归口。木部分负起草单位：北京利色金属研究总院。本部分牵加起单单位，广东坚关铝型材！有限公司，深圳华加日铝业有限公司。木部分土要起草人：朱祖考、李永丰、课群燕，姊立群、戴悦星关业武、幸吉林。本部分全国有色企营标雅化势术季员会负费解播，本部分所代替的以款版本标准限布情说为：GI3/T14552,:—J4

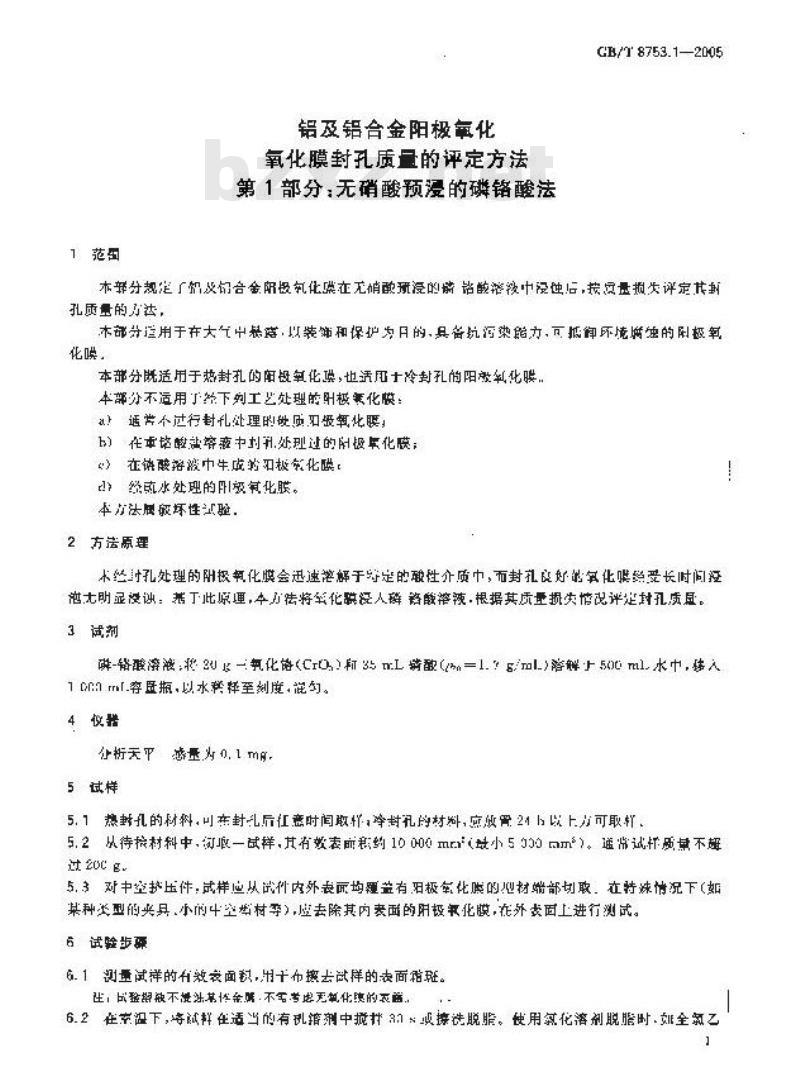

铝及铝合金阳极氧化www.bzxz.net
氧化膜封孔质立的评定方法
第1部分：无硝酸预漫的磷铬酸法GB/T 8753.1—2005
本邦分规定了智及们合金阳极氧化膜在无悄酸研浸的畸铭鼓落被中没蚀后，按量损失评定其斯孔质量的方法，
本部芬烂用于在大气中整降，以装饰和保护为日的，县备抗河染能力，可抵卸环境满独的阴极氧化喽
本部分既适用于热封孔的阳锻氧化琐，也适用十冷封孔的阳放氧化膜.本分不适用了能下列工艺处理的时极系化膜：a！适营不过行封孔处理的被质日授氧化腰，h）代重络醛站客表中判用处理过的极年化膜；“》在链酸落波中牛成的召极化！》经或水处理的圾氨化膜。
本方法属坏性式验，
2方法原理
术丝孔处理的附极氧化膜会迅速落解于导定的酸性介质中，而封扎良好的氧化账照受长时间控池七明显没谢：基丁此原通，本力法将氧化膜泛人磷路酸液.根据其质量损失情改评是封孔质且3试剂
磷-络酸溶液：将2U长氧化路(Cr0.）35mL端酸（=1.？g/ml)溶上500ml.水中，转人1Cmmml.穿置瓶，以水举释至刻度混幻。4仪据
分天感量为0.1m，
5试样
5.1热封孔的材料，可在封孔后任意时闻取样，净封礼的材斜，应放胃21以上可取样5.2从待检材科中，闭收一试样，其有效表前积约10000mr（小5950mm*）。通常试杆质量不趣20cg
5.3对中空护压件：试样应以试件内外表丽均覆盖有旧极靠化账的心材端部划取，在特球情况下（如某种头型的央具小的牛空步村季），应去除其内表面的阳氧化膜，在外支固上进行测试。6试验步强
6.1测量试洋的有效表面积,用干布擦去武样的表面箱班。坐，以验期缺不境法基性金，不右考忠无氧化胰的衣面6.2在率温下，将试样在适当的有乱缩剂中揽并31%或擦选脱脂。使用氧化溶剂脱脂时.全氛乙1

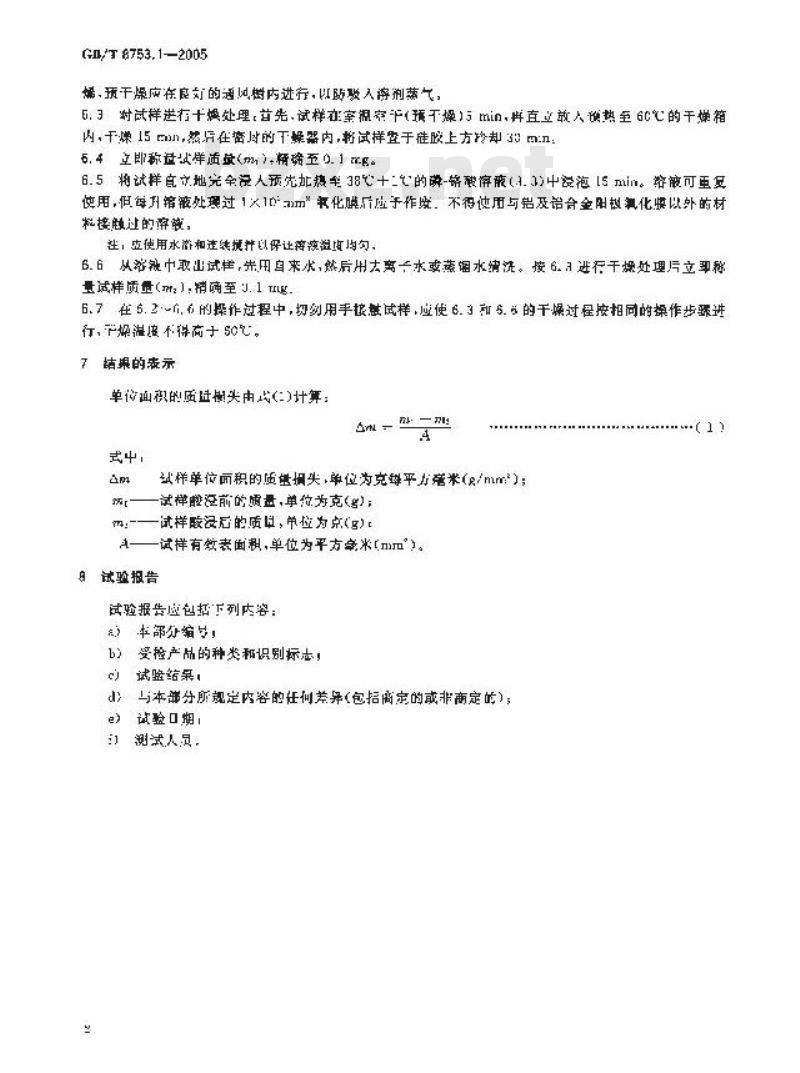

GD/T 8753.1-2005
烯预干燥应在良刘的风树内进疗，以防入游剂落气，6.3对试样进布十爆处理首先，试样在案温牢下（预干燥)5min，再直立放人倾热至6C℃的干焕箱内，干燥15m，益后在密时的下爆器内，将试样置于佳胶上方冷却33m:1：6.4立即称适试详适盘（m）精确至0.1g。6.5将试样直文地完全湿人预先加热率38℃十：的-铭酸将腋..)中没范15min。落液可重复使用，但每升馆液处理过1义10m”车化膜斤应于作览，不得使用与铝及铝合金阳权氧化要以外的材粒接膜过的降被，
注，应使用水潜和连续搅纤以保让离液斑均匀，6.6，从爷独中取山试准，先用自来水，然后用去离一水或蒸谣水清洗。6.月进行干焕处理片立印称量试样质量（mt2).精确至J.1Tng）6.7在6.2~1,6的择作过程中，切刻用手换燃试样，应使6.3和6.%的干燥过程按相同的操作步骤进行,严焕温接不得高于 50它。
7结果的表示
单这面识的质进谢头由站（)计算：A
式中，
或样单位而积的质售烟尖，单位为克每平力磨米（/mm)；试样泛前的质量，单位为克（名）；m:-——试样酸浸后的质且，单位为克(g) A—一试样有效表面积,单位为平方亲米[\。9试验报告
试验报告应包括下列内容：
）本部分编号，
）受检产品的种类和识别标志！c）试鉴结果
d）与本部分所规定内容的任何差异（包招商定的或非商定的）；e》试验口期
翘试人员，

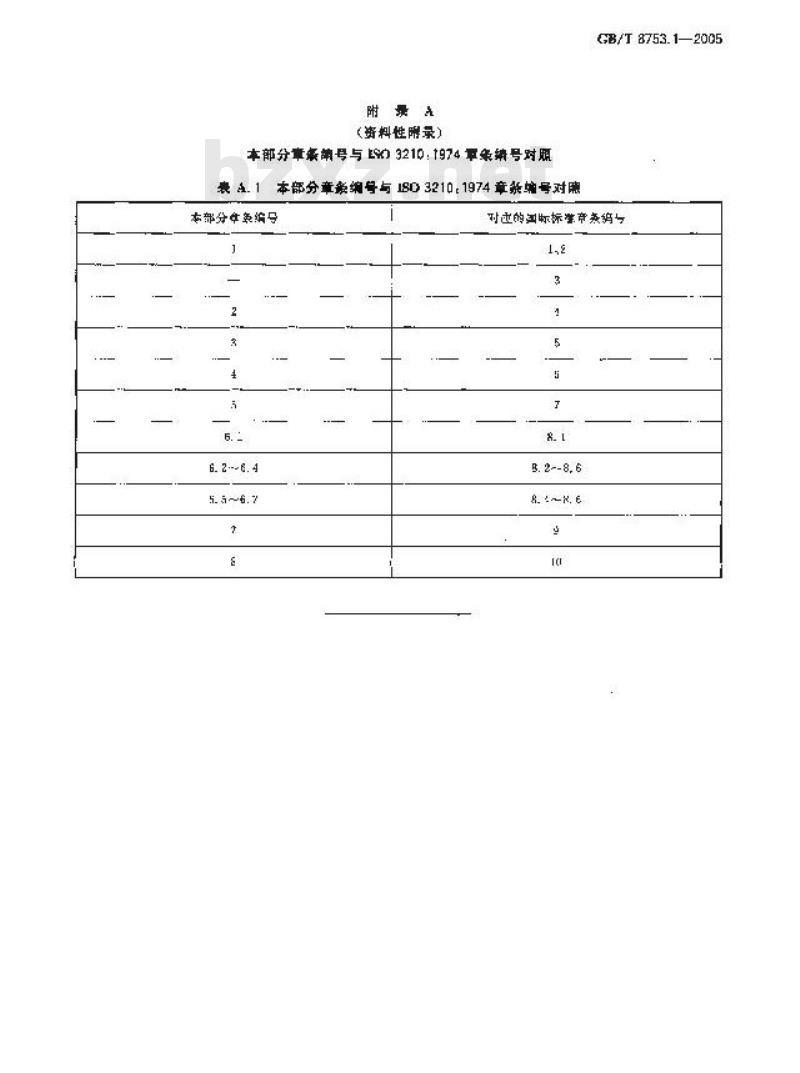

（资料性雕录）
本部分章象荫号与 ES) 3210:t974 率条势号对照本部分章象编号与1S03210：1974章系编号对限表4. 1
本部分象编号
6. 2--6. 4
GB/T8753.1—2005
时也的国际操掌章然筑与
B. 2--8, 6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
