【国家标准(GB)】 夹层结构或芯子剪切性能试验方法

ICs 83. 120
中华人民共和国国家标准
GB/T 1455-2005
代荐GH/1455--1588
夹层结构或芯子剪切性能试验方法Test methnd for shear propcrticsof sandwich constructions or cores2005-05-1B发布
中华人民共和国国家质昆监督检验疫总局中国国家标准化管理委员会
2005-12-01实施
GB/T1455—2005

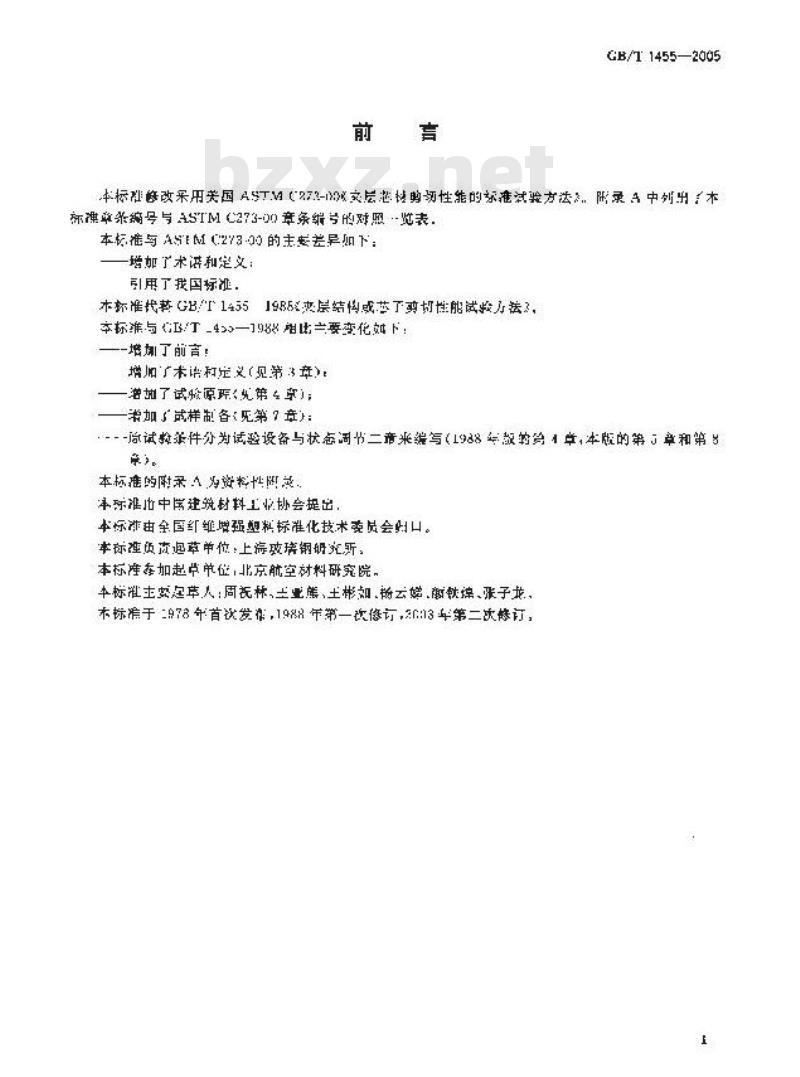

本标准整改采用关国A9TMC273-1>9文层芯村购切性能的款准试验方法3.附录4中列出，本标弹单条编号与ASTMC273-00章条编号的对照·览表.本标准与A%M27300的主要差导如下：增加了术讲和定义：
引用了我国标准
木杯准代替GB/T14551985来层结构或芯了勇切性能试方法3，本标准与/T-4>3—198%相比要变化如下：培妞了前言！
增加了末谱和义（见第3章》
一增加了试验原至先第4享；
举加或样制各第？章：
：---试数策件分为试验设备与状忘调节二童来端驾写（19384版的翁1章，本版的第5章和第8亲。
本标推的附录A为资料性间效
本际准出中岸建筑材料工业协会提出本标准由全国红维增强塑将标准化技术变员会归口。本标连负离起草单位，上玻瑞钢研究所，本标准在加起单位北京航空材料研究院，丰标准主安定草人：周衣林、主业熊、土彬如.杨云娣.衡铁棉、张子龙本标准于二978年首次发准：，198年第一次修订，213年第二次修订，1

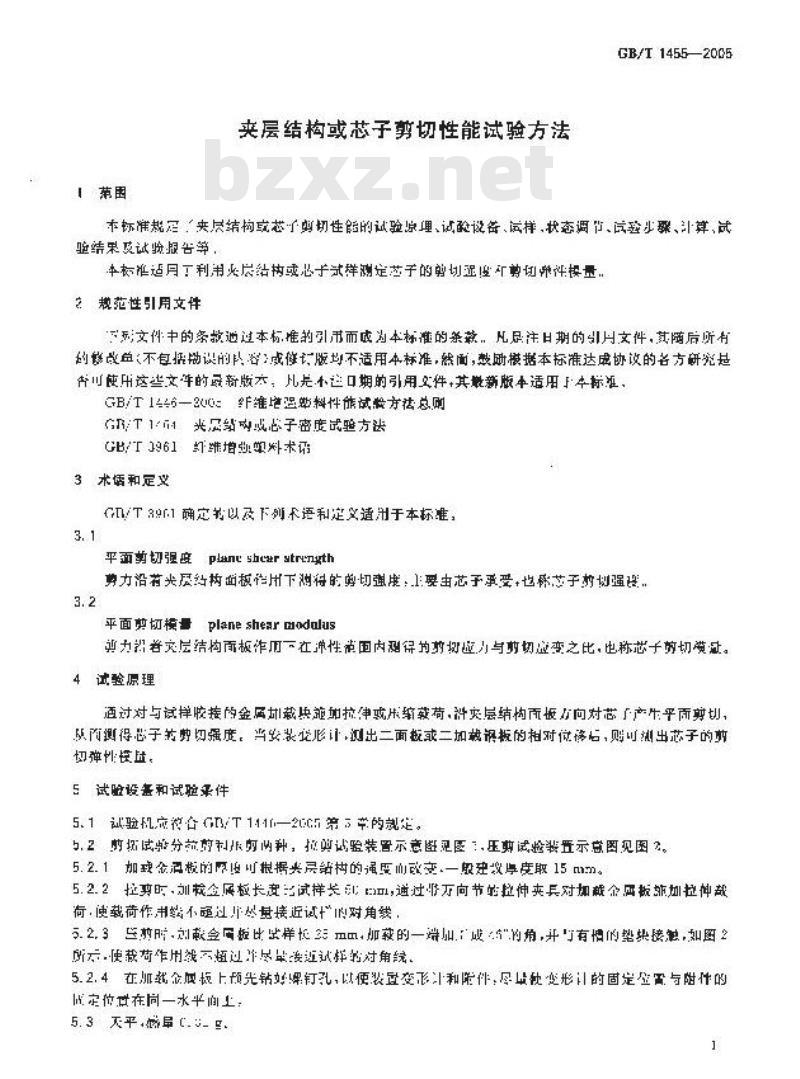

一菊围
来层结构或芯子剪切性能试验方法GB/T1455—2005
本标准超定（来尽结构实芯了剪切性能的试验原理、试设替、样，状态调节、瓦验少操、计算试驱结果及试验报告等
本权准月工利用火层结构或心于式样测定芯子的剪切湿座剪切单件模量.之规范性引用文件
列文件中的条款逆过本标惟的引币而成为本标准的条款，凡足注日期的引月文件，其两后所有的够改益（不复据误的以容?成修计版均不适用本标准，然面，数据本标准达成协议的各方研究起否可使用这当文件的最新版，凡长·小也口期的引用文件，其散新版本适用下车标准，GB/T1446—20=2维地强料性能试龄方法总则GBT11光尽结两或心子密度成验方法G961虾维增术话
3术情和定义
G/T31确定书以及下列术语利定义适用于本标，3.1
平面剪切强度
planeshearatrenyth
剪力沿荐类层约构而板作用下测得的剪切强度，1要由芯子承受，也称芯子剂划强.3.2此内容来自标准下载网
平面剪切榜量planeshearmodalus力若文层结构面板作用一在弹性靠国内得的前物应力与剪切应变之比，也称芯子剪切漠冠。4试验原理
过对与试择收接的金属划裁快施加拉律或所缩截荷，浒变层结构面板力向对芯了产牛平面剪切，所商测得心子范势闪强度，肖安装必形计，测出二面板求二加戴涡板的相对位格石，则可洲出芯子的剪切弹性轻值。
5试险设基和试验录件
5.1试验机宽合GD/T144—2CC5第5率的定。5.2前拓试收分范前利求剪内种，拉购试验装置示见医1，压试验装置示意图见图3。5.2.1加我余冠板的厚图川根据类层结持的通臣血改变.一股连义厚度取15mm。5.2.2拉勇时，加载金展板长度试样长通过收万向节的粒伸来兵对加截金板缺加拉伸战荷.便载荷作用然不距过必基接近试的对角线5.2.3兰前时划款金国报比样3m，加获的一端加.1成\的角，并有情的垫快接融，如图2所示.使截荷作用线示通过准尽量液近试样的对角统5.2.4在加载金展板上颅光销好弹钉孔，以便装置变恶计和降件，尽量缺变形计的固是登置与附件的质定位贷在尚一水平血上：
5.3天平.0-9
GB/T1455—2005

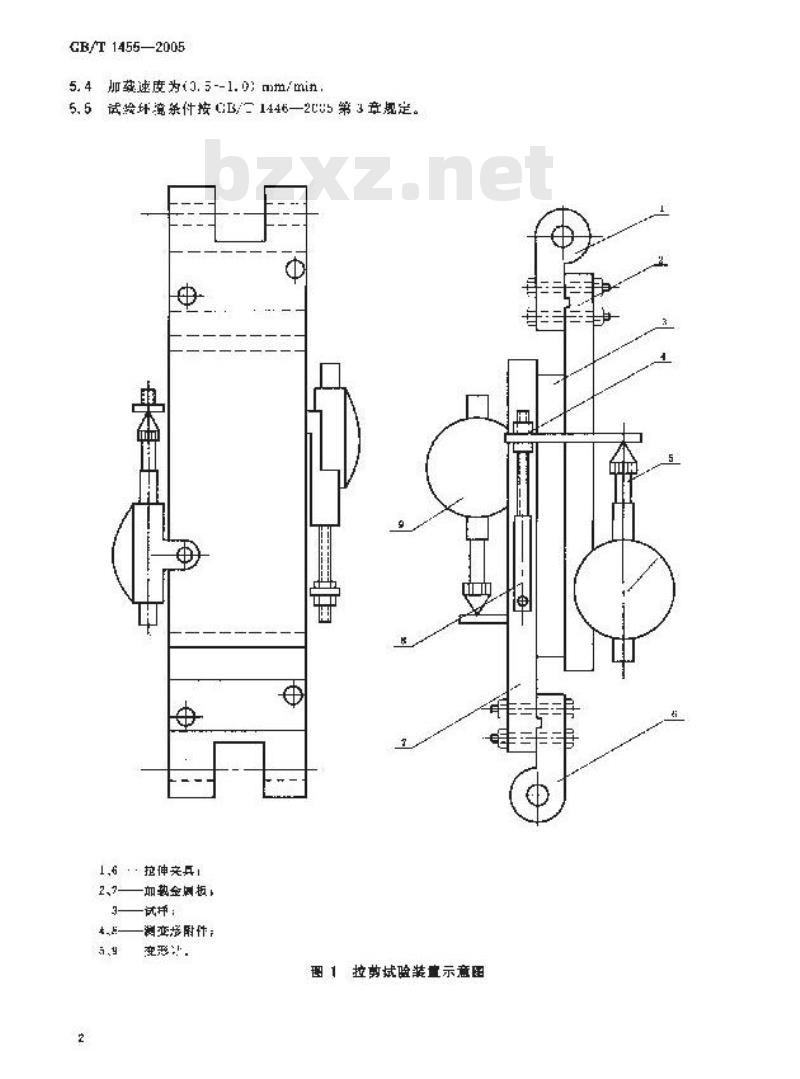

5.4加获速度为3.5--1.0）mm/min5.5试验坏湾条什按心B/=1446—2CU5第3章规定。1,6·拉伸文乒！
加热金测板
测变附件
图1拉剪试验装直示意图

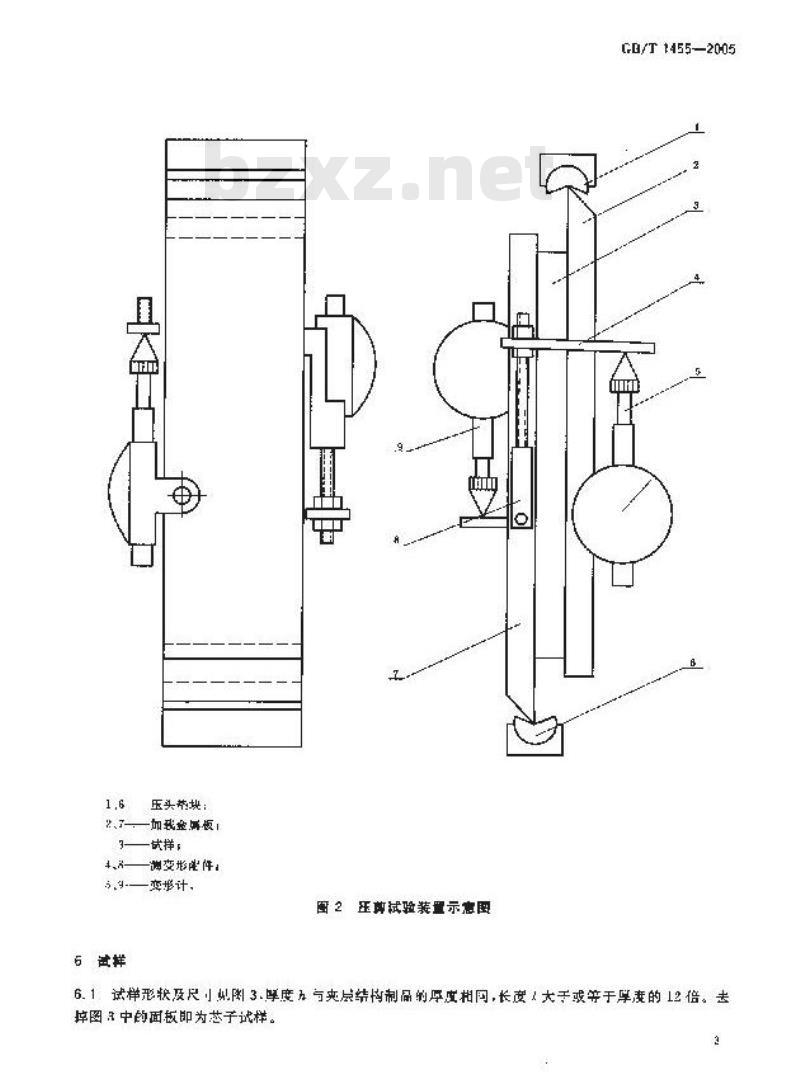

压头芥块：
2、加我业板
一试拌：
洲变形件！
5.9.—变计
图2压尊验装示意图
GG/T t4552005
6.1试样形状及尺小则图3.厚度与爽层结均制品的厚度相同，长度人大于或等于厚变的12倍。去择图中的面版即为芯子试样，
GE/T 1455—2005
一面！
试长，
试样宽
诚群厚使：
芯丁厚良：
图3试样形状及尺寸
对于硬质液沫塑料,轻木等准续芯子，试样实心为0mm.6. 1. 1
6.1.2对于筛离、被纹等格于型芯子，试样宽准火6U，或至尘应包提4个整窄子6.1.3当火层结构制品浮度未定时，.手摩座取12m，而款厚厘取1mm，长虚取153mm.6.2式于各向其性的总手，减分纵向和撤向两种。6.3试择数量：块
了试择判备
试偿加二抢14452005中11、1的规定。7.2试兰性表面改加载次金属板的腔粘面，用砂布打毛，避剂源十将后，月胶粘滞把试样料接在两川载金州板之间，纪点样与加载金两板的快胃，生金厚拉的不单获端出试样长市约5羽m，股接叫化温压应为实温或比夹层结构胶接固化温至少低：，康加的压力不影响面极与些子间山存车的总按。7.3股接的剪印试样组件如：1、图2所六：B状态调节
当组合材料的物理外能型显气影响时，在试验前应便试样恒重（+.%），试相状态调行按心R/T14462005中4.4款规定：
9试验步
9.1试样外观检代：如有换陷、分忘和不贫会尺寸要求者应于作案9.2将台格试样编号，漫以试样任意三处的长座，完度和呼度，戒解术平沟值面提7反义惠戒同一批试群均平均厚度。测且度6H/工1446·2105中4.5的现定：4
9.3称量试样质量精度到(,C)·按GB/T1464计算式样密度。9.4净变形计及附件装至如载会阀版上图1和图2所示GB/T1455—20D5
9.5将城样组合件安在药类其上，变要在压前些块1，然厅将类具和试伴组合件装在试机上，河能试验机载花学点，可变紧一女开，或在压剪施鼎韧载，使载荷作同续尽早技近试群的对角线，9.6测定剪切强度时.按定的加裁逆度，对试样跑如拉力或压力，均分连续加钱直到破环，读取破坏载荐值·记求破还形或。
9.7定前谢弹性膜量时能加可或（破坏献荷的%），调转径表，再加定裁冶（触坏就茂的15肾～2%），检告表实数，若不对移，鸣整必具或现文座，特试栏两创议变续数基本一筑后，牵划载，案后以获坏载的5为级，夜规定的加载速度分级划载至破不载特的%--50，记求务级荷和相应的变形值，若需要整人载曲变临资将料.删测划破坏为止。如有自动记录，川以难统加载，法：范山现献荷示信下降或学报现象通以益对的就研示范家凝外整游。10计单
10：绕的应力前应变曲线或载句变形曲线10.2剪印量式（1>算：
武中：
志于症力单位为MPa；
P：试举上的或，单统心牛为破载造时按式（1)计算的结果为前切幅度，当P为比剑敌限时：接！的结果为剪切比创被限。\心于剪学性模量计算如下：
变易购损：格式2)（3算
(A-2AH
G-, AP
·b·4A
式中：
芯子前切弹性漠址，单位为归（MPa);试举厚座，单位为适米（mm）：面越废.单位为毫米（m：
面板厚宽，单盘为冬米（mm)！
载变临前线上直线段荷拍量，单位为半辅（N：--对应户的剪划定报塔或值：单性为m）芯了试样按式（让菜：
武宁：
、一试厚载，单位为落米（nm）子值单
GB/T1455—2005
试验错果
按GB/T14452005第6章规定
试最报告
试验报古应包据以下部分或全部：al
试验的美妞拉购或压剪：
试橙的描连：芯于材料，如果有面板，面放材料述；战样的尺寸，些丁间：
试密变：
试鲜腔接在截钢板上的方达：胶报剂，国化周期和压力：试样状总条件；
试激源这和试样在该温度下的时间：试验机加载速度：
前切面，单~值和平均值；
剪切模盘：单个值平均值，
如果西要，加荷-变形曲线：
破坏类型猫述芯子、疫接剂或胶腰界面破坏：附录
（资料性附录）
本标准与ASTM T.273-00率象编号对照表A.1给出广本标准事条编专与ASTMC2300章案编号照览表表 A, 1本标准与 A5TM C273-DD 章条端导对照本标源年第
2.规他引用文件
，术评和室文
，试率原埋
5.出验设和举件
i试祥
1，试择制资
&。状态调
理试发步骤
10. 订算
1。试策结果
1元。试按报告
GB/T1455--2005
对底的国体标准章象编
3川敏
3.义应，F
，设制
6.将网节
7步频
15.韩世和伯券
11.关迎同
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
