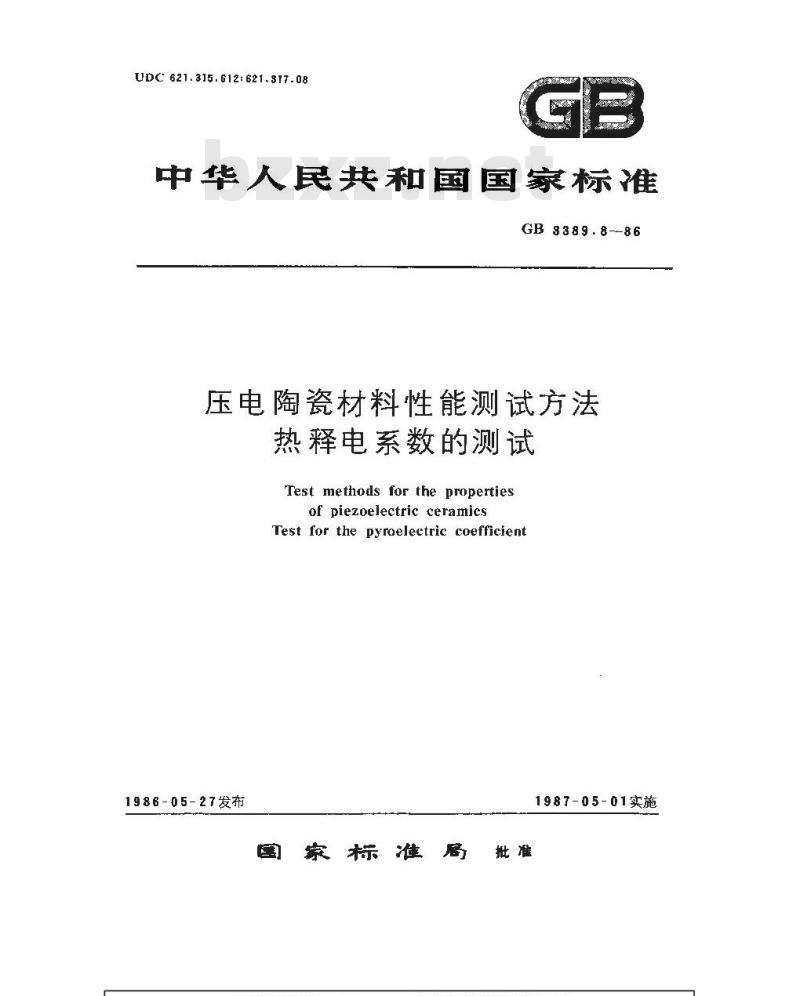

【国家标准(GB)】 压电陶瓷材料性能测试方法 热释电系数的测试

UDC 621.315.612:621.317.08
中华人民共和国国家标准
GB 3389.8--86
压电陶瓷材料性能测试方法
热释电系数的测试
Test methods for the propertiesof piezoelectric ceramics
Test for the pyroelectric coefficient1986-05-27发布
国家标准局
1987-05-01实施Www.bzxZ.net
中华人民共和国国家标准
压电陶瓷材料性能测试方法
热释电系数的测试
Test methods for the propertiesof piczoclcctric ceramics
Test for the pyroelectric coefficient本标森适用了测尔！卓隔资材料的热解串系数。1名词术语与符号定义
LDC: 621.315
.612:621
GB 3389.8.-86
本标准所深计的号定义及名词术语接B3389.1.-82《系电购资材料件能研试方法常名状语》的规
2测试原理
不标件采川电荐积分法测或也陶瓷材料伦热释电系数。下翌为测试原理图。该方法源过测量在电容器：积纂的热释电电他，流定剩余极化随温瘦的变化，使用辞电计测得私分电容两端电压，输山至函数计录假F端，出于积分电容俏近人试样电容仙、其础端的电压变化正比计试样剩会极化的变化：时，用端记录试样祖度变化，五得热释电串荷Q随截度了变花的的，微价该曲，就而得到热释电系数：
买分电情法热释系数测试原比图1—！，3，热中离：3—排装湿度，迎样：
5—绝保6—办他：7-能y·数！
9—t资：m.-绝等
国家标准局19860527发布
198705-01实施
3测试条件
GB 3389-8—86
3.1试样寸及要求：全也极极化试样。申阻R不小110\2，尺寸：面积4约1cm2，厚度t不大于0.5mm
3.2升滤速度：每分钟2 ～6℃。$.测试温度范制：率温至5℃。
3.4为使试样温变购勾，须将被测试样置！！有人于试样尺寸的等温区的绝缘池中，4测试方法
4.1测试线路
如图所示。
4.2测试设备及要求
4.2.1加温油槽：些铜制成，外壳接池以屏嫩外信弓的十扰，内盛绝缘油，绝缘油应没没试样架和测温热也偶，外加保温材料。4.2.2测温热电偏：以T作后度范围为空温至85℃，温差电动势人者为宜。4.2.3加热器及控温没备：用以控制试样温升速度在既岔范以内：4.2.4积分电容：视试样电穿量大小及热释电系数人小而定，一般为10μl。出流电阻不小于1092。4.2.5静；输人阻抗不小11010。4.2.6函数记录仪：相对读差小」或等！1%。整个系统放电时间常数不小于4×10°s，系统总阻火15×10°2（和对寸采用10F积分电.2.7
4.3浏试骤
4.3.1拨1接好线路后，将经洁洁二燥处埋的试样置于样品架上，没没于绝缘油中，试样与热电码应尽可能接近。
4.3.2对油槽加泛，使之按一定速率升温，并迹行证录。4.3.3从所得QT出线：求取所需温度点的而线斜率，即为该温度的熟释电系数。4.4热释电系数计算
武中：Pa-—热释电系数、C/℃·m3；C
-积分穿值，F；
A——-试样面积，而2;
AT-…湿度变化值，℃;
效应于AT的息！分七穿两端电乐变化值，V：AV-
附加说明：
GB3389.8-86
本标准山中华人民共和国电子T\业部提出。本标消山全铁电电险瓷测试标准化工作组组织制订。本标准由已海他酸盐研究所起当。本标准上要起草人留翠风、练静予。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
