【国家标准(GB)】 压电陶瓷材料性能试验方法 居里温度Tc的测试

GB/T3389.3—2001

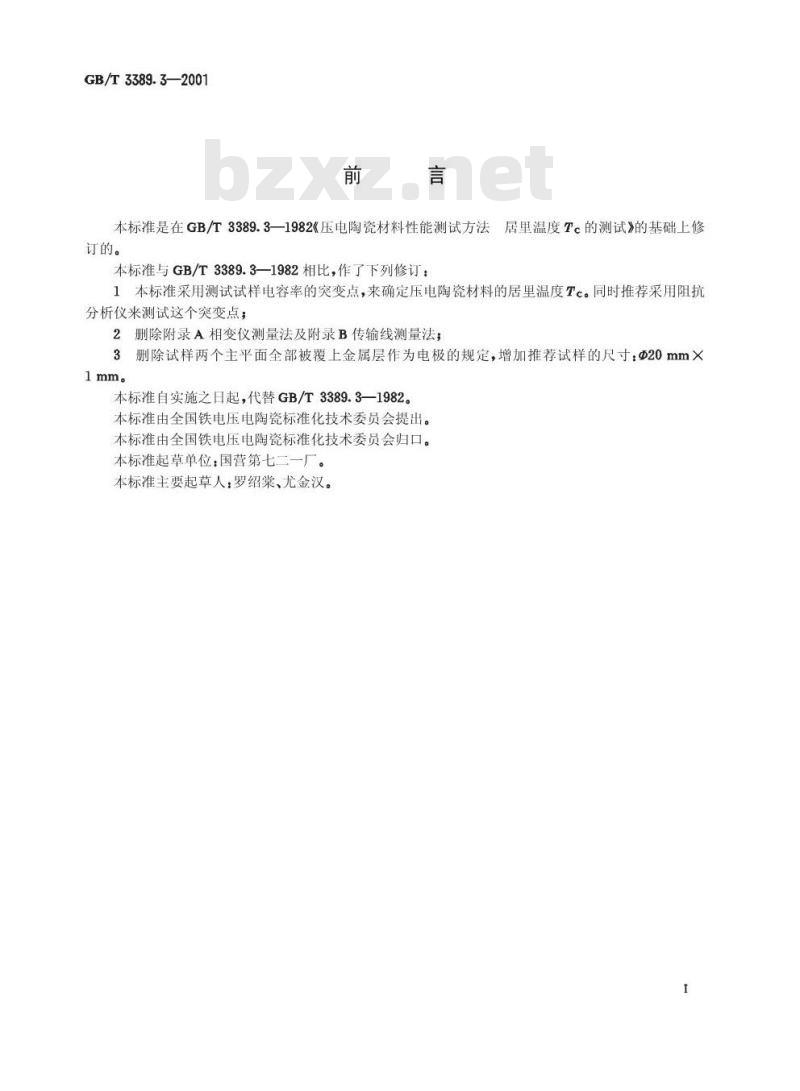

本标准是在GB/T3389.3—1982《压电陶瓷材料性能测试方法订的。
本标准与GB/T3389.3—1982相比，作了下列修订：居里温度Tc的测试》的基础上修1本标准采用测试试样电容率的突变点，来确定压电陶瓷材料的居里温度Tc。同时推荐采用阻抗分析仪来测试这个突变点；
2删除附录A相变仪测量法及附录B传输线测量法3删除试样两个主平面全部被覆上金属层作为电极的规定，增加推荐试样的尺寸：@20mm×1mm。
本标准自实施之日起，代替GB/T3389.3—1982。本标准由全国铁电压电陶瓷标准化技术委员会提出。本标准由全国铁电压电陶瓷标准化技术委员会归口。本标准起草单位：国营第七二一厂。本标准主要起草人：罗绍棠、尤金汉。I
1范围

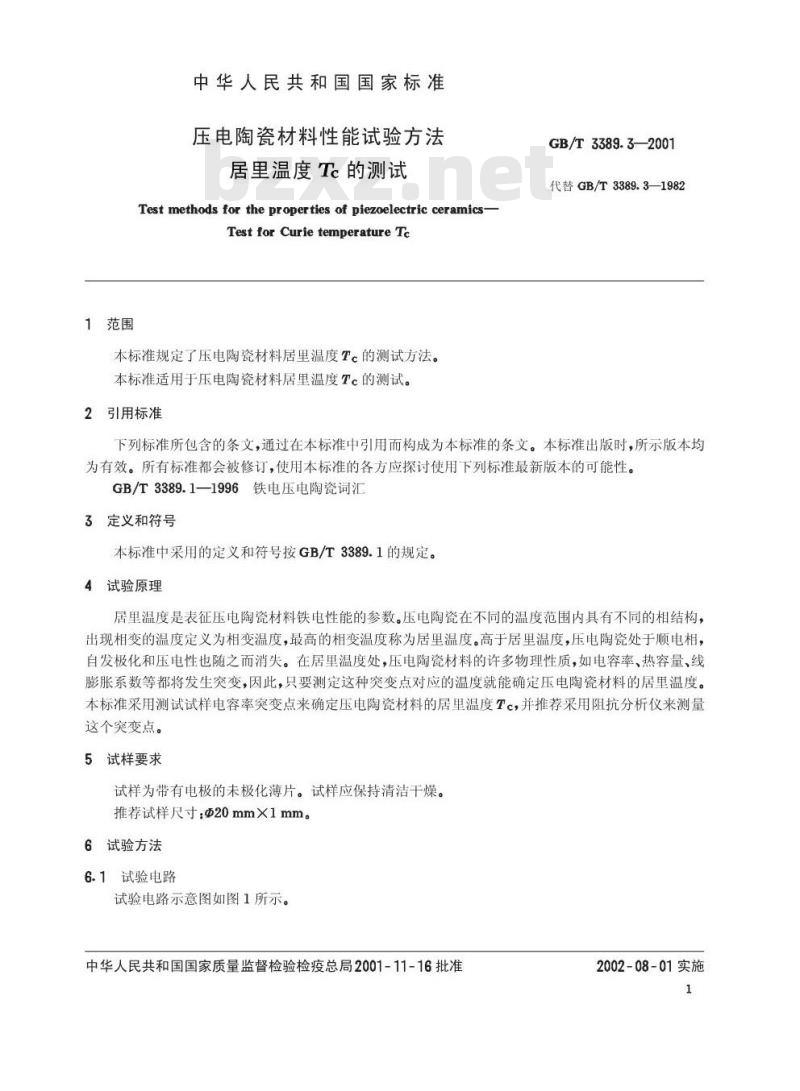

中华人民共和国国家标准
压电陶瓷材料性能试验方法
居里温度Tc的测试
Test methods for the properties of piezoelectric ceramics-Test for Curie temperature Te本标准规定了压电陶瓷材料居里温度T。的测试方法。本标准适用手压电陶瓷材料居里温度Tc的测试。2引用标准
GB/T 3389.3—2001
代替GB/T3389.3—1982
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3389.1—1996铁电压电陶瓷词汇3定义和符号
本标准中采用的定义和符号按GB/T3389.1的规定。4试验原理
居里温度是表征压电陶瓷材料铁电性能的参数。压电陶瓷在不同的温度范围内具有不同的相结构，出现相变的温度定义为相变温度，最高的相变温度称为居里温度。高于居里温度，压电陶瓷处于顺电相，自发极化和压电性也随之而消失。在居里温度处，压电陶瓷材料的许多物理性质，如电容率、热容量、线膨胀系数等都将发生突变，因此，只要测定这种突变点对应的温度就能确定压电陶瓷材料的居里温度。本标准采用测试试样电容率突变点来确定压电陶瓷材料的居里温度Tc，并推荐采用阻抗分析仪来测量这个突变点。
5试样要求
试样为带有电极的未极化薄片。试样应保持清洁干燥。推荐试样尺寸：Φ20mm×1mm。
6试验方法
6.1试验电路Www.bzxZ.net
试验电路示意图如图1所示。
中华人民共和国国家质量监督检验检疫总局2001-11-16批准2002-08-01实施
6.2试验设备及要求
记录仪
阻抗分析仪
热电偶
6.3试验程序
GB/T 3389.3—2001

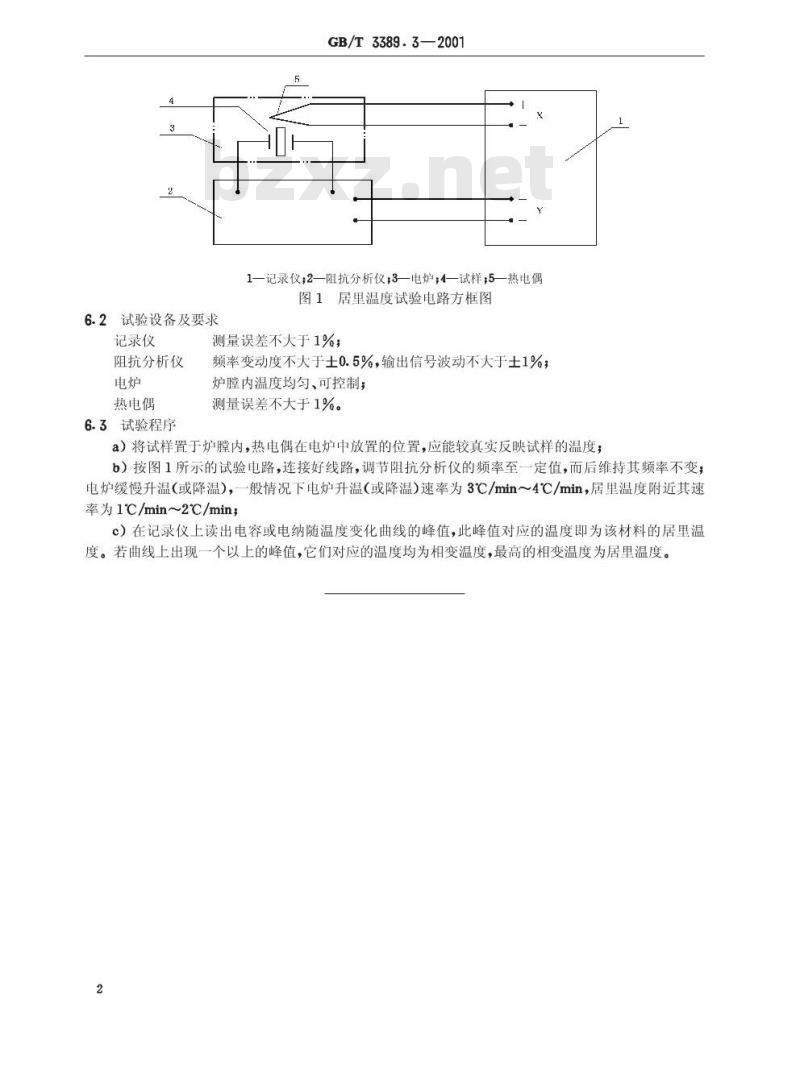

1一记录仪2一阻抗分析仪3一电炉：4一试样：5一热电偶图1居里温度试验电路方框图
测量误差不大于1%；
频率变动度不大于士0.5%，输出信号波动不大于士1%，炉膛内温度均匀、可控制；
测量误差不大于1%。
a）将试样置于炉膛内，热电偶在电炉中放置的位置，应能较真实反映试样的温度；b）按图1所示的试验电路，连接好线路，调节阻抗分析仪的频率至一定值，而后维持其频率不变；电炉缓慢升温（或降温），一般情况下电炉升温（或降温）速率为3℃/min～4℃/min，居里温度附近其速率为1℃/min~2℃/min；
c）在记录仪上读出电容或电纳随温度变化曲线的峰值，此峰值对应的温度即为该材料的居里温度。若曲线上出现一个以上的峰值，它们对应的温度均为相变温度，最高的相变温度为居里温度。2
