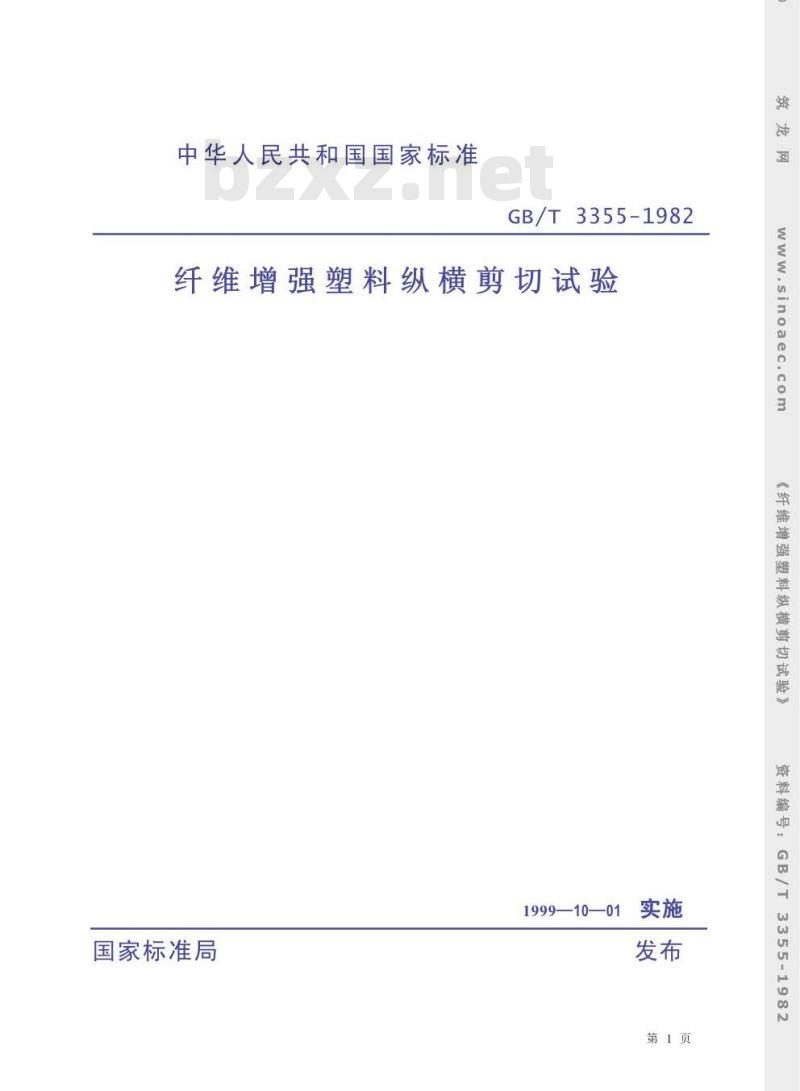

中华人民共和国国家标准
GB/T3355-1982
纤维增强塑料纵横剪切试验
1999—10—01
国家标准局
第1页
sinoaec.com
维增强塑料纵横剪切试验》
3355-1982

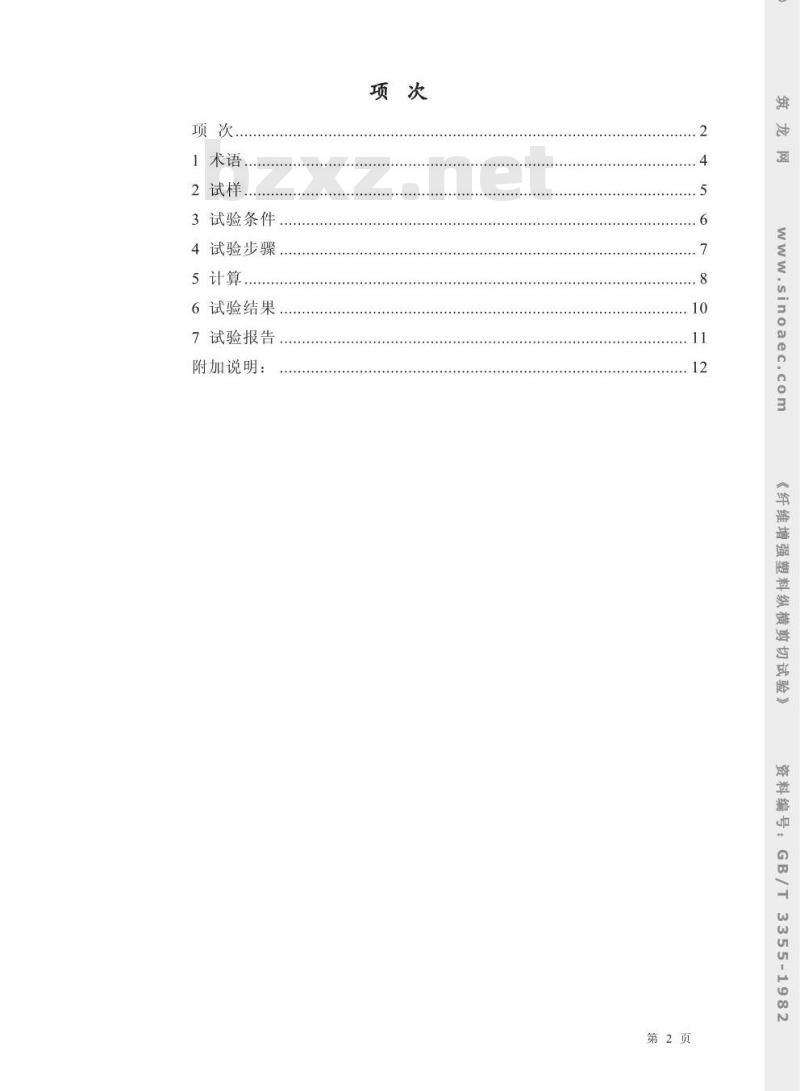

1术语..
2试样
3试验条件..
4试验步骤
5计算
6试验结果
7试验报告
附加说明：
第2页
维增强塑料纵横剪切试验

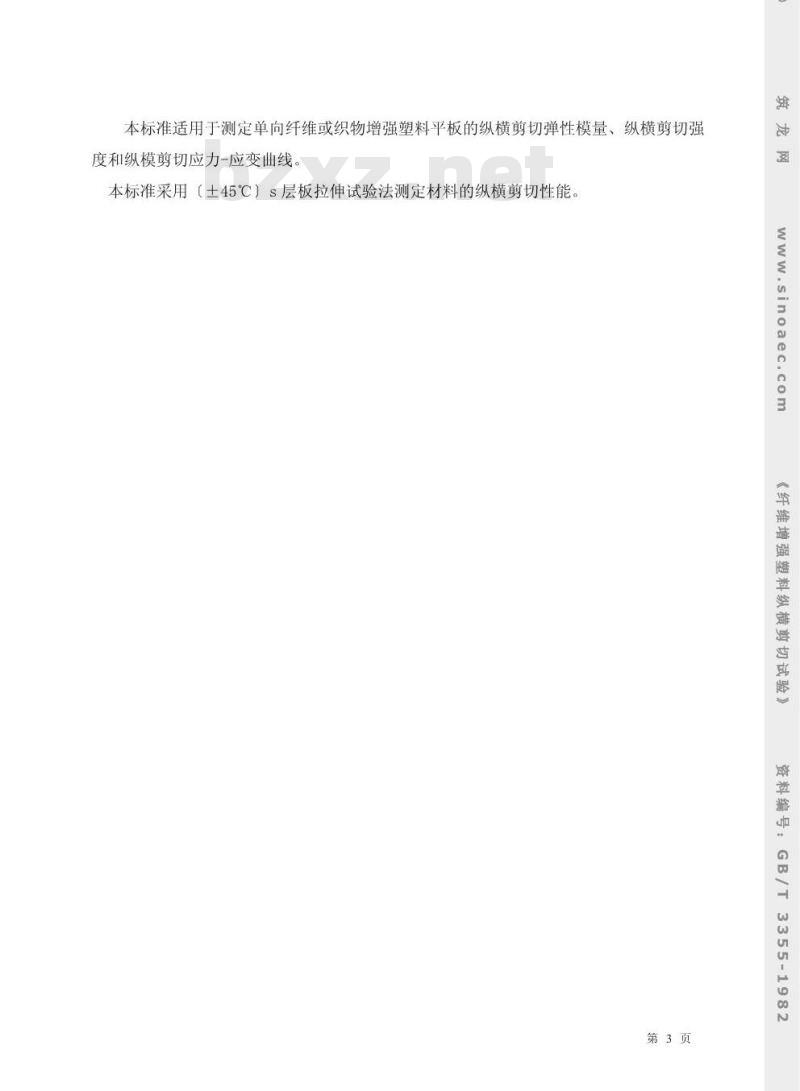

本标准适用于测定单向纤维或织物增强塑料平板的纵横剪切弹性模量、纵横剪切强区
度和纵模剪切应力-应变曲线。
本标准采用（土45℃）S层板拉伸试验法测定材料的纵横剪切性能inoaec.com
纵横剪
第3页

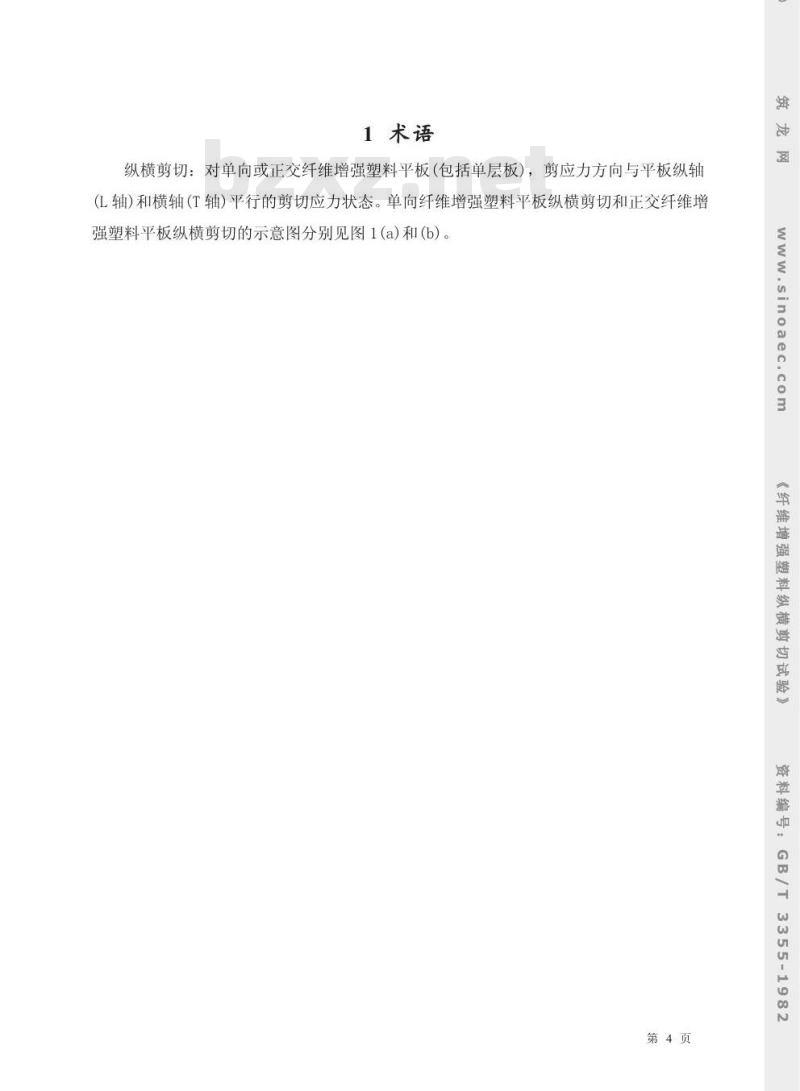

1术语
纵横剪切：对单向或正交纤维增强塑料平板（包括单层板），剪应力方向与平板纵轴(L轴）和横轴（T轴)平行的剪切应力状态。单向纤维增强塑料平板纵横剪切和正交纤维增M
强塑料平板纵横剪切的示意图分别见图1(a)和(b）。sinoaec.co
纵横剪
第4页

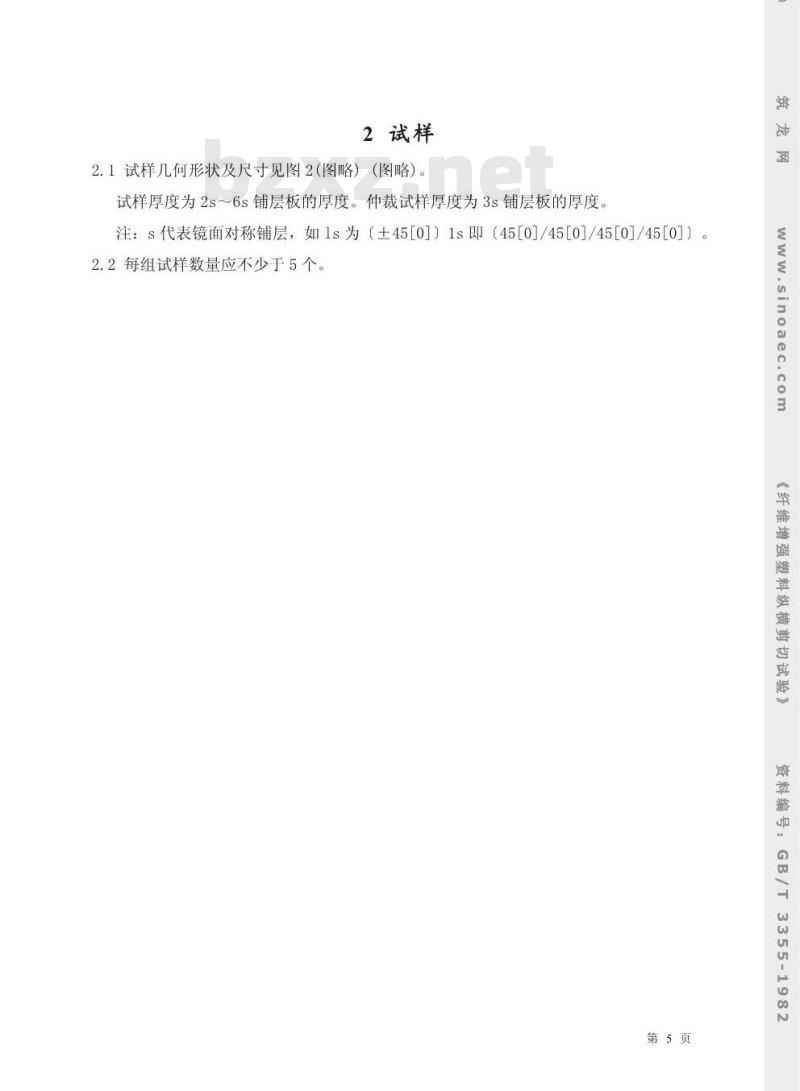

2试样
2.1试样几何形状及尺寸见图2（图略）（图略）。试样厚度为2s～6s铺层板的厚度。仲裁试样厚度为3s铺层板的厚度inoaec.com
注：s代表镜面对称铺层，如1s为【土45[0]】1s即（45[0]/45[0]/45[0]/45[0]】2.2每组试样数量应不少于5个。《纤
纵横剪
第5页
3试验条件
3.1试样状态调节和试验的标准环境，按GB1446《纤维增强塑料性能试验方法总则》规定。
3.2试验设备应符合GB1446规定
3.3加载速度：
inoaec.com
3.3.1测量纵横剪切强度时，加载速度为1～6mm/min，碳纤维增强塑料，宜采用下限速度。
3.3.2测量纵横剪切弹性模量或绘制纵横剪切应力-应变曲线时，加载速度为1～2mm/min。
纵横剪
第6页
纵横剪
切试验》
4.4将试样编号、划线，并测量工作段内任三点的厚度和宽度，取算术平均值。测量精4.6在试样工作段安装测量试样轴向及其垂直方向变形(或应变)的仪表。施加初载（约为4.7测定纵横剪切弹性模量和绘制剪切应力-应变曲线时，采用分级加载，级差为破坏载荷的3～6%，至少5级，记录各级载荷与相应的变形或应变值。使用自动记录装置时可连破坏载荷的5%），检查并调整试样及变形（或应变）测量系统，使其处于正常工作状态。4.1按GB1446规定制备试样。取样时应使试样轴线与纤维方向成45[0]角。4.10破坏发生在夹持段内的试样应予作废。同批有效试样不足5个时，应重作试验，4.8测定纵横剪切强度时，连续加载至试样破坏，记录最大载荷值。4试验步骤
4.5装卡试样，使试样的轴线与上下夹头中心线一致。4.3按GB1446规定进行试样状态调节。4.2按GB1446规定检查试样外观。4.9绘制载荷-变形或载荷-应变曲线。度按GB1446规定。
续加载。
3355-1982
第7页
5.1绘制应力-应变曲线
5计算
各级载荷下的剪应力和相应的剪应变分别按式（1）和式（2）计算：P[n]
t[n]LT-
y[n]LT=[n]x-[n]y'
式中： 「nILT-
加到第n级载荷时的剪应力，kgf/cm[2]（MPa）：注：1MPa=1N/mm[2]～10.2kgf/cm[2]。P[n]—第n级载荷，kgf(N)；
一试样宽度，cm（mm）；
h—试样厚度，cm（mm）：
y[n]LT一加到第n级载荷时的剪应变[n]x—一加到第n级载荷时试样的轴向应变[n]y—加到第n级载荷时试样轴线垂直方向的应变。注：1J/cm[2]~10
2kgf.cm/cm[2]。
5.2纵横剪切强度按式(3)计算：Pb
T[b]LT-
式中：T[b]LT——纵横剪切强度，kgf/cm[2](MPa);Pb一试样破坏的最大载荷，kgf(N)。5.3纵横剪切弹性模量按式（4)或式（5)计算，采用分级加载时：
采用自动记录装置时：
第8页
维增强塑料纵横剪切试验
5-1982
·（5
(Ax-Ay
式中：GLT——纵横剪切弹性模量，kgf/cm[2]（MPa);△TLT一纵横剪切应力-应变曲线的直线段上选取的剪应力增量，inoaec.col
kgf/cm[2] (MPa);
△LT一与△TLT相对应的剪应变增量；△P载荷应变曲线直线段上选取的载荷增量，kgf(N)；△x—与△P相对应的试样轴向应变增量；y一一与△P相对应的试样轴线垂直方向应变增量。A
纵横！
55-1982
第9页
试验结果
试验结果按GB1446规定
sinoaec.com
切试验》
纵横剪
第10页
7试验报告
试验报告按GB1446规定
sinoaec.com
切试验》
纵横剪
第11页
附加说明：
本标准由国家建筑材料工业局和中华人民共和国航空工业部提出，由全国塑料标准化技术委员会纤维增强塑料分会归口。M免费标准下载网bzxz
本标准由国家建筑材料工业局上海玻璃钢研究所、航空材料研究所、北京航空学院inoaec.coi
和同济大学共同起草。
本标准主要起草人许守勃、张汝光、赵德祯、马小腾、杨乃宾、费云鹏《纤
纵横剪
