【国家标准(GB)】 电缆纸工频击穿电压试验方法

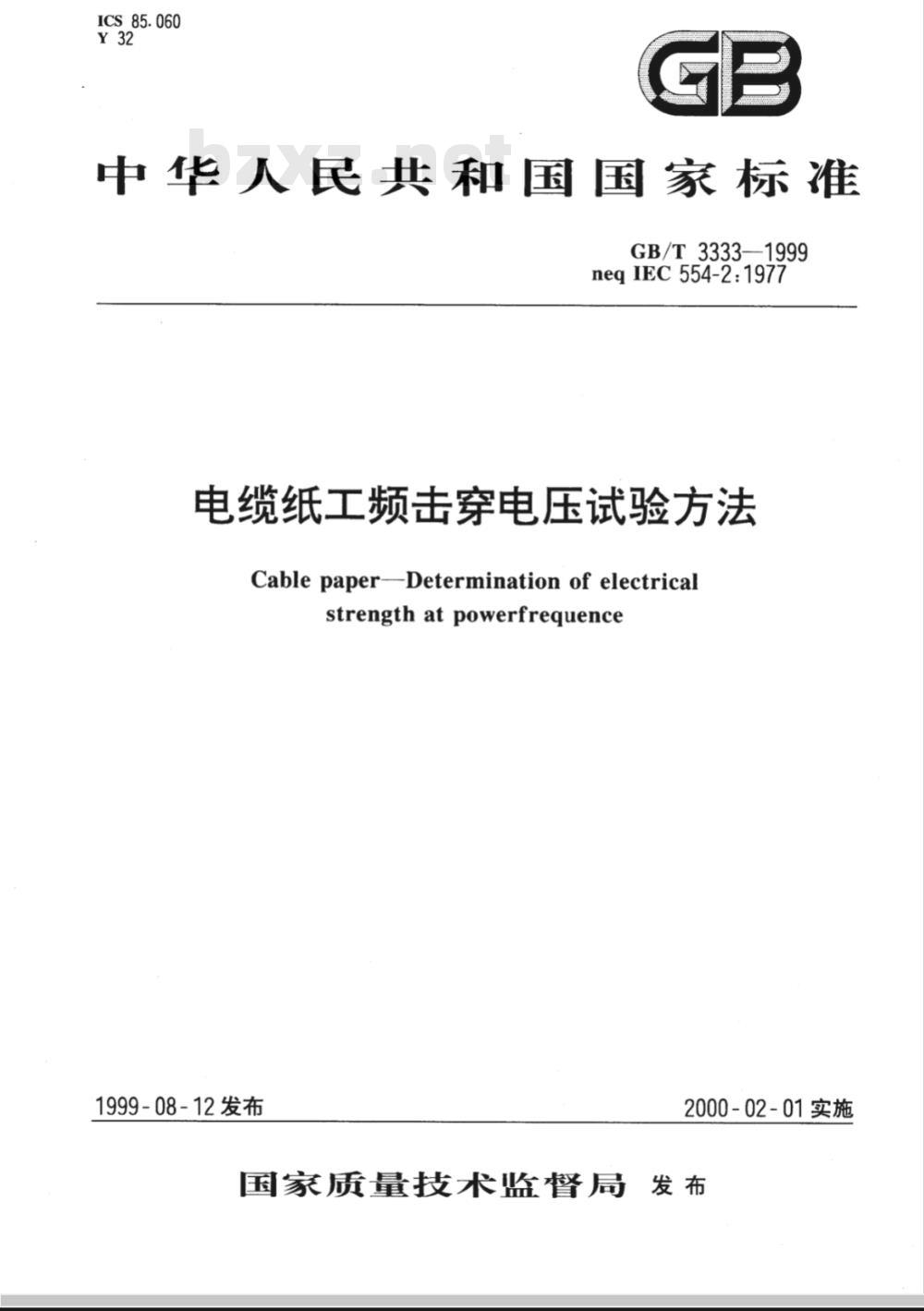

ICS85.060
中华人民共和国国家标准
GB/T3333--1999
neqIEc554-2：1977
电缆纸工频击穿电压试验方法
Cable paper--Determination of electricalstrengthatpowerfrequence
1999-08-12发布
2000-02-01实施
国家质量技术监督局发布
GB/T3333-—1999

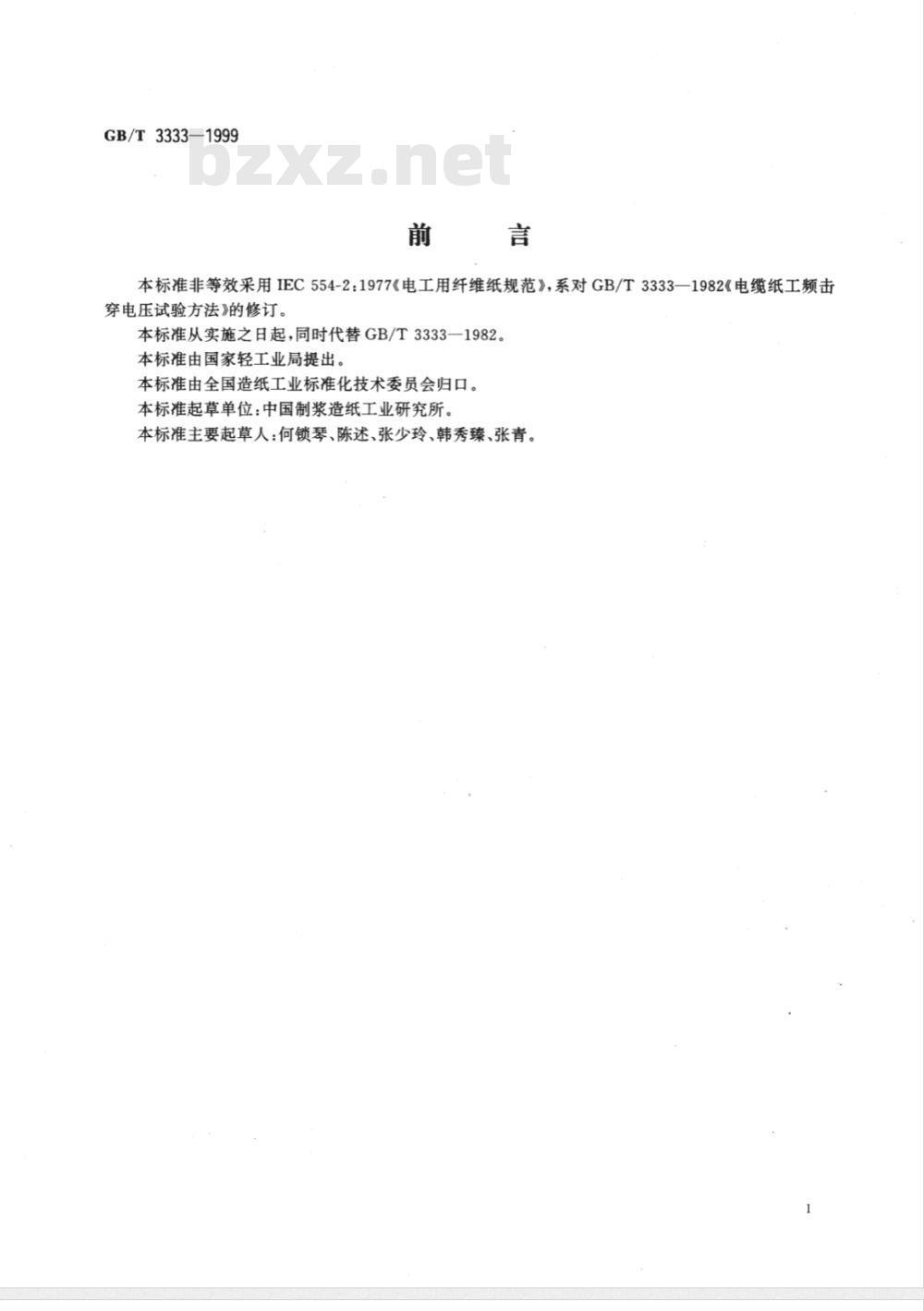

本标准非等效采用IEC554-21977《电工用纤维纸规范》，系对GB/T3333—1982《电缆纸工频击穿电压试验方法》的修订。
本标准从实施之日起，同时代替GB/T3333-1982。本标准由国家轻工业局提出。
本标准由全国造纸工业标准化技术委员会归口。本标准起草单位：中国制浆造纸工业研究所。本标准主要起草人：何锁琴、陈述、张少玲、韩秀臻、张青。1范围

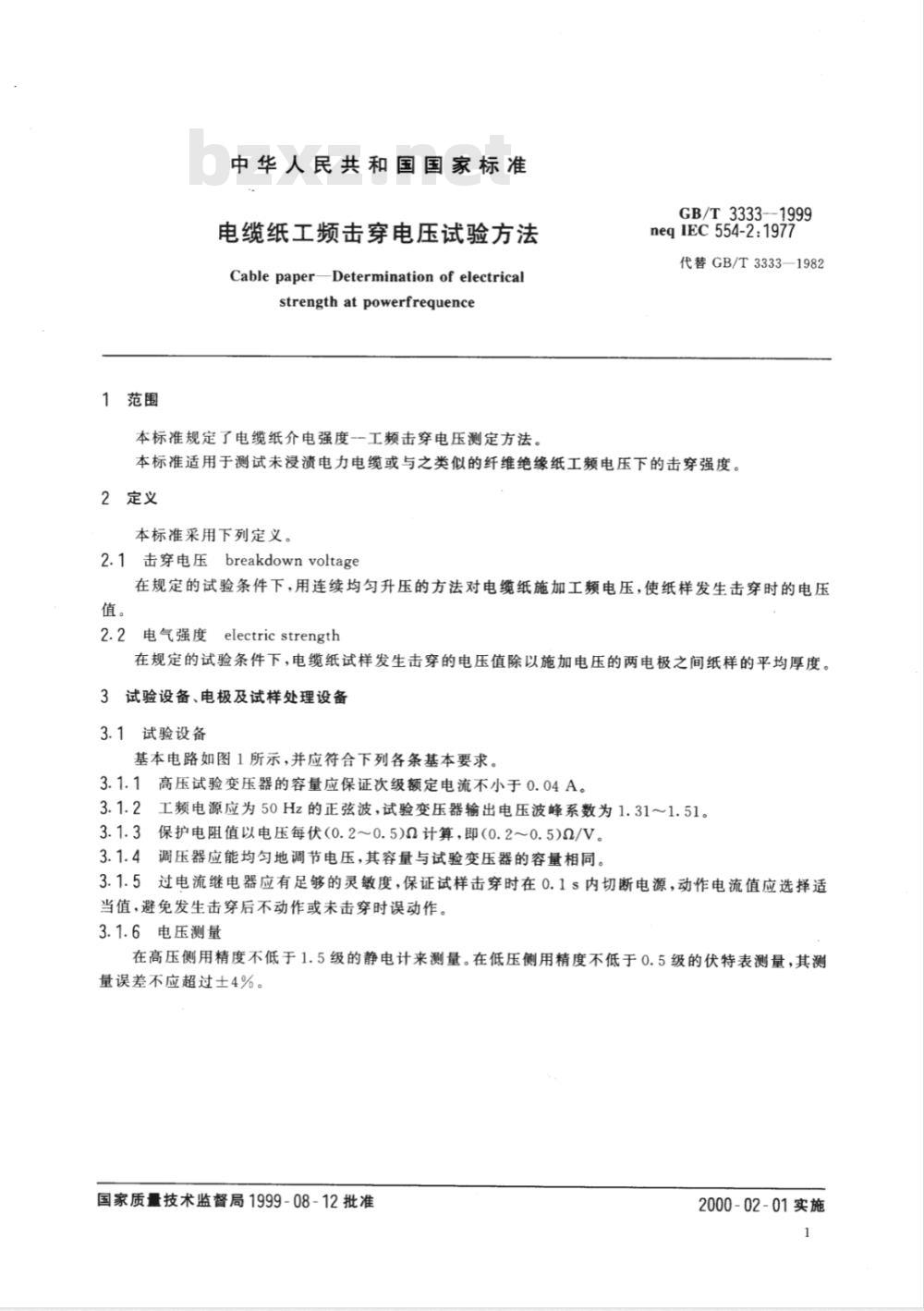

中华人民共和国国家标准
电缆纸工频击穿电压试验方法
CablepaperDeterminationof electricalstrength atpowerfrequence
本标准规定了电缆纸介电强度--工频击穿电压测定方法。GB/T3333—1999
neqIEC554-2:1977
代替GB/T3333—1982
本标准适用于测试未浸渍电力电缆或与之类似的纤维绝缘纸工频电压下的击穿强度。2定义
本标准采用下列定义。
2.1击穿电压breakdownvoltage
在规定的试验条件下，用连续均匀升压的方法对电缆纸施加工频电压，使纸样发生击穿时的电压值。
2.2电气强度electricstrength
在规定的试验条件下，电缆纸试样发生击穿的电压值除以施加电压的两电极之间纸样的平均厚度。3试验设备、电极及试样处理设备3.1试验设备
基本电路如图1所示，并应符合下列各条基本要求。3.1.1高压试验变压器的容量应保证次级额定电流不小于0.04A。2工频电源应为50Hz的正弦波，试验变压器输出电压波峰系数为1.31～1.51。3.1.2
3.1.3保护电阻值以电压每伏(0.2～0.5)α计算，即(0.2～0.5)α/V。3.1.4调压器应能均匀地调节电压，其容量与试验变压器的容量相同。3.1.5过电流继电器应有足够的灵敏度，保证试样击穿时在0.1s内切断电源，动作电流值应选择适当值，避免发生击穿后不动作或未击穿时误动作。3.1.6电压测量
在高压侧用精度不低于1.5级的静电计来测量。在低压侧用精度不低于0.5级的伏特表测量，其测量误差不应超过士4%。
国家质量技术监督局1999-08-12批准2000-02-01实施
3.2电极bzxZ.net
GB/T3333—1999

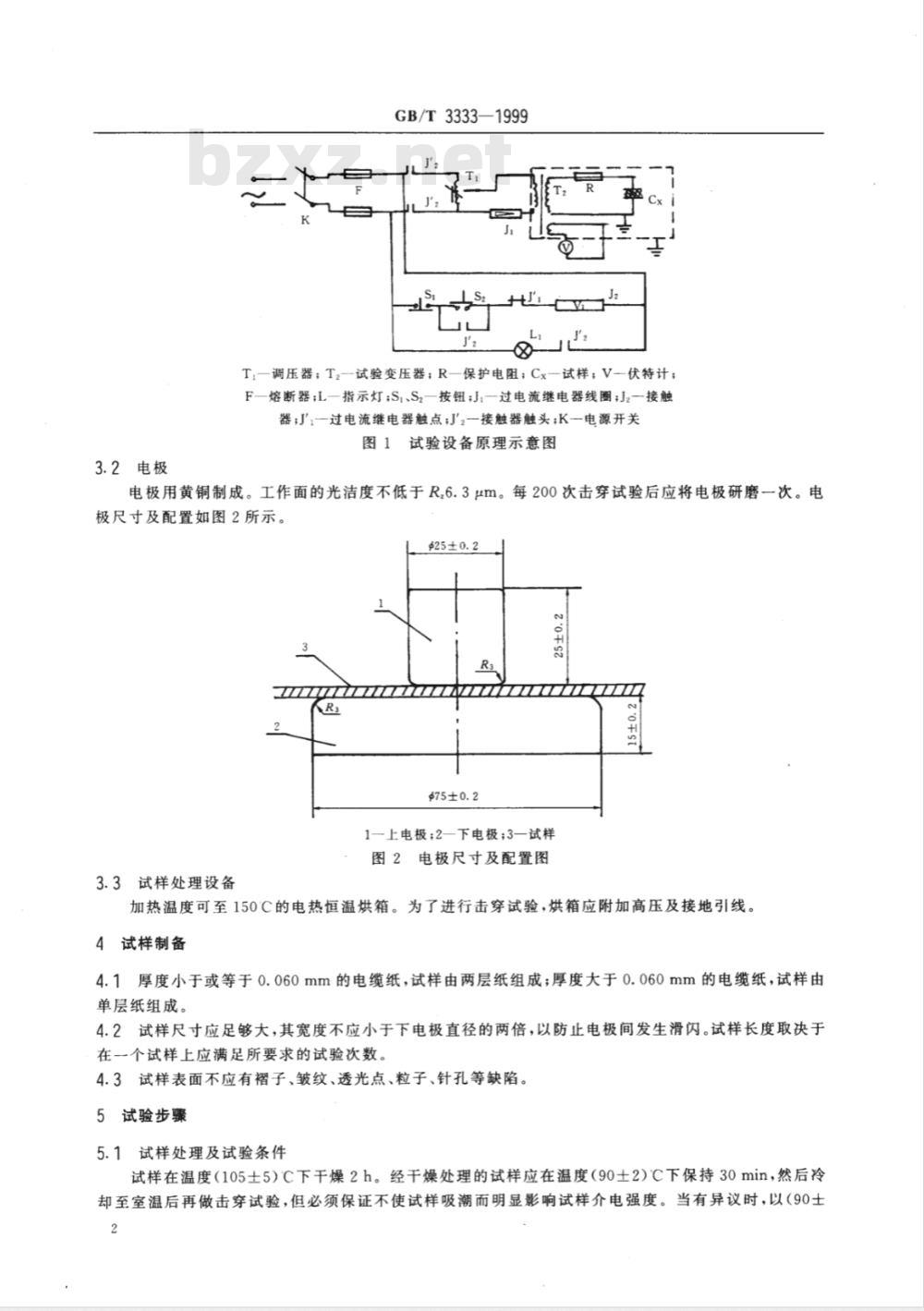

T.一调压器；T2一试验变压器；R一保护电阻；Cx一试样；V-伏特计；F一熔断器；L一指示灯;S、Sz一按钮;J一过电流继电器线圈;Jz一接触器；J'一过电流继电器触点；J'2一接触器触头;K一电源开关图1试验设备原理示意图
电极用黄铜制成。工作面的光洁度不低于R,6.3μm。每200次击穿试验后应将电极研磨一次。电极尺寸及配置如图2所示。
3.3试样处理设备
1一上电极；2—下电极；3一试样图2电极尺寸及配置图
加热温度可至150C的电热恒温烘箱。为了进行击穿试验，烘箱应附加高压及接地引线。4试样制备
4.1厚度小于或等于0.060mm的电缆纸，试样由两层纸组成；厚度大于0.060mm的电缆纸，试样由单层纸组成。
4.2试样尺寸应足够大，其宽度不应小于下电极直径的两倍，以防止电极间发生滑闪。试样长度取决于在一个试样上应满足所要求的试验次数。4.3试样表面不应有褶子、皱纹、透光点、粒子、针孔等缺陷。5试验步骤
5.1试样处理及试验条件
试样在温度（105土5）℃下干燥2h。经干燥处理的试样应在温度（90土2)℃下保持30min，然后冷却至室温后再做击穿试验，但必须保证不使试样吸潮而明显影响试样介电强度。当有异议时，以（90士2
2)℃的试验作为基准试验。

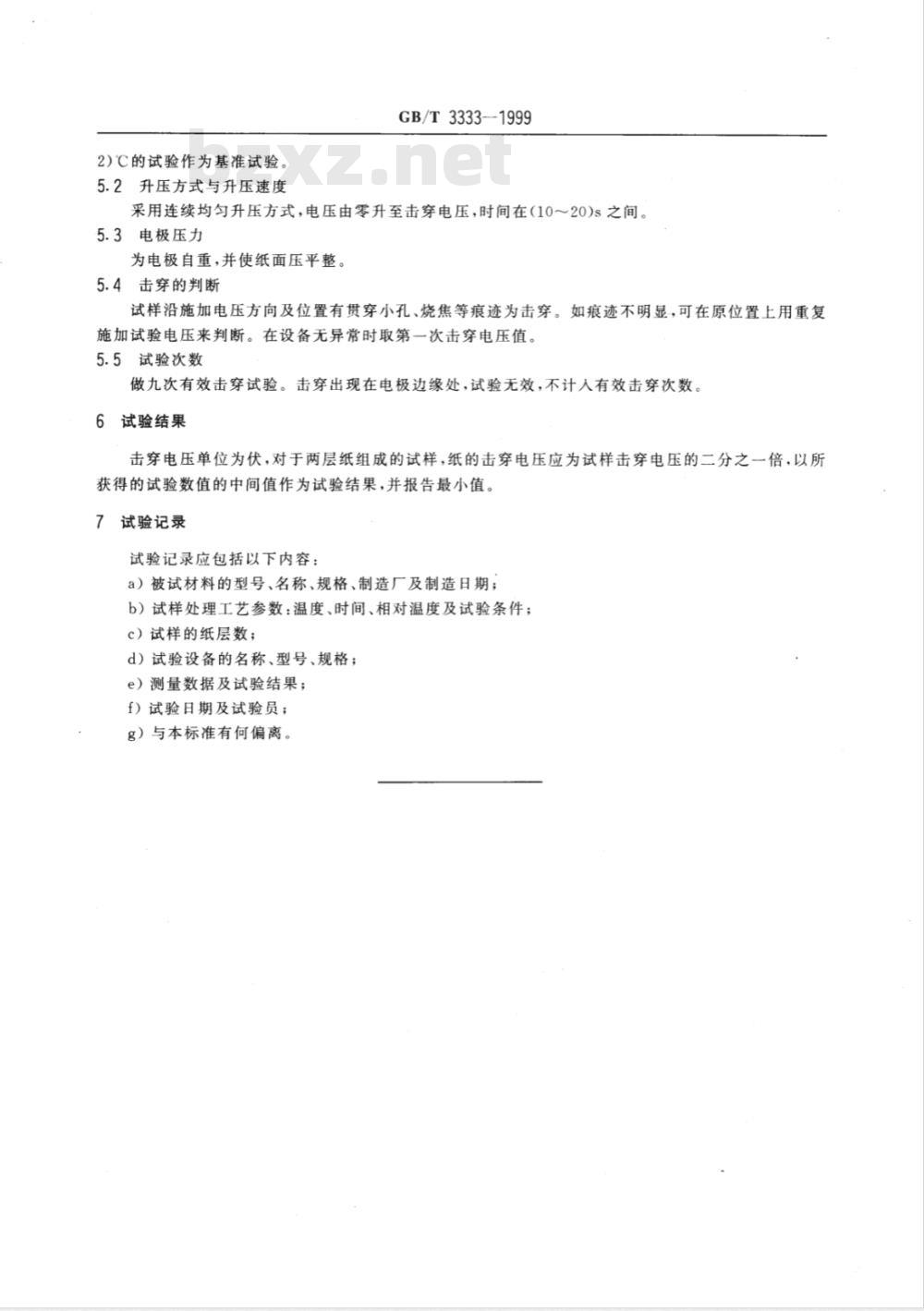

5.2升压方式与升压速度
GB/T3333-1999
采用连续均匀升压方式，电压由零升至击穿电压，时间在（10～20)s之间。5.3电极压力
为电极自重，并使纸面压平整。5.4击穿的判断
试样沿施加电压方向及位置有贯穿小孔、烧焦等痕迹为击穿。如痕迹不明显，可在原位置上用重复施加试验电压来判断。在设备无异常时取第一次击穿电压值。5.5试验次数
做九次有效击穿试验。击穿出现在电极边缘处，试验无效，不计人有效击穿次数。6试验结果
击穿电压单位为伏，对于两层纸组成的试样，纸的击穿电压应为试样击穿电压的二分之一倍，以所获得的试验数值的中间值作为试验结果，并报告最小值。试验记录
试验记录应包括以下内容：
a）被试材料的型号、名称、规格、制造厂及制造日期；b）试样处理工艺参数：温度、时间、相对温度及试验条件；c）试样的纸层数；
d）试验设备的名称、型号、规格；e）测量数据及试验结果；
f）试验日期及试验员；
g）与本标准有何偏离。
中华人民共和国
国家标准
电缆纸工频击穿电压试验方法
GB/T 3333—1999
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16
5印张1/2字数7千字
1999年12月第一版
反1999年12月第一次印刷
印数1-1000
书号：155066·1-16269
定价6.00元
标目392-07
