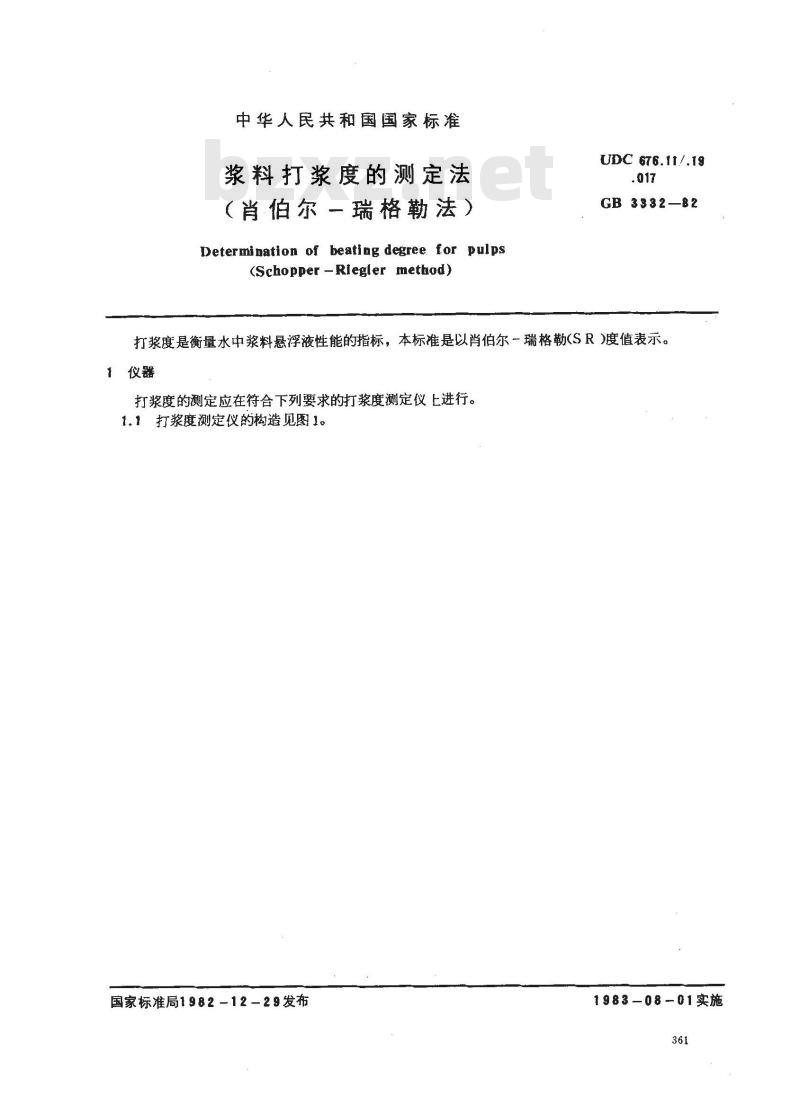

中华人民共和国国家标准
浆料打浆度的测定法
（肖伯尔一瑞格勒法）
Determination of beating degree for pulps(Schopper -Riegler method)
UDC 676.11/.19
GB 3332—82
打浆度是衡量水中浆料悬浮液性能的指标，本标准是以肖伯尔一瑞格勒(SR)度值表示。1仪器
打浆度的测定应在符合下列要求的打浆度测定仪上进行。1.1打浆度测定仪的构造见图1。国家标准局1982-12-29发布
1983-08-01实施
GB333282
电137

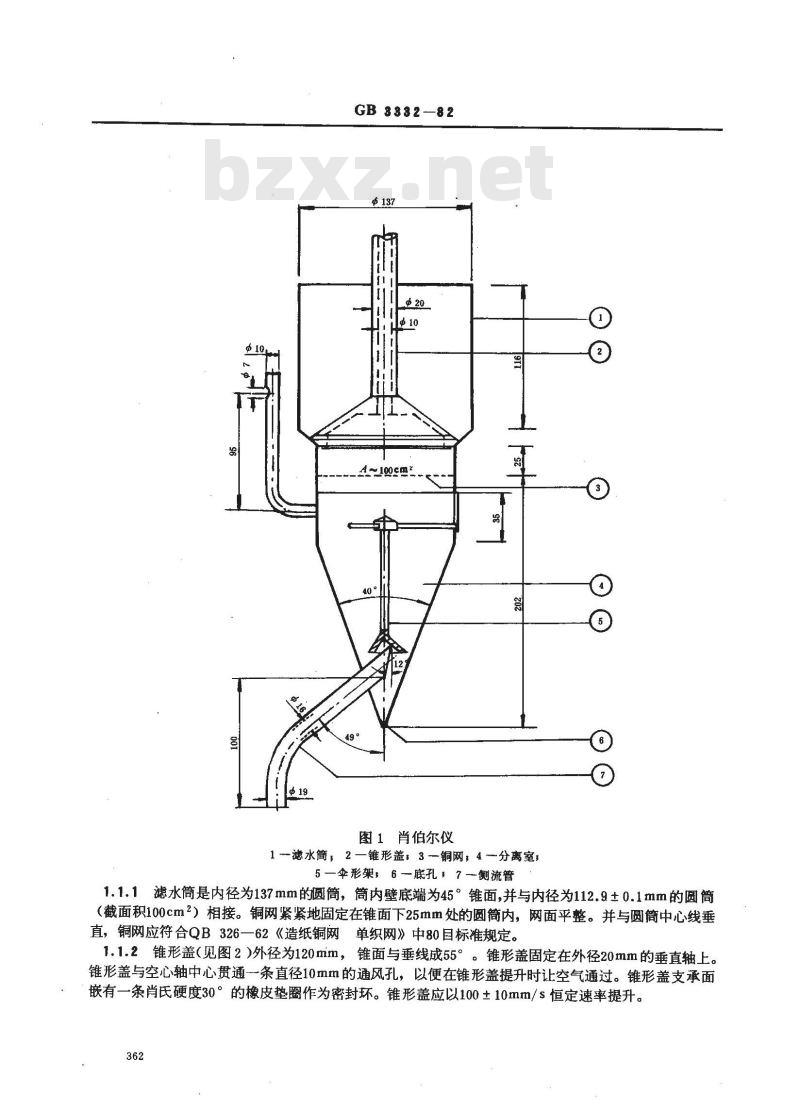

图1肖伯尔仪
1-滤水筒，2—锥形盖，3—铜网，4分离室，4
5—伞形架，6—底孔，7—侧流管1.1.1滤水筒是内径为137mm的圆筒，筒内壁底端为45锥面,并与内径为112.9±0.1mm的圆筒（截面积100cm2）相接。铜网紧紧地固定在锥面下25mm处的圆简内，网面平整。并与圆筒中心线垂直，铜网应符合QB326一62《造纸铜网单织网》中80目标准规定。1.1.2锥形盖（见图2）外径为120mm，锥面与垂线成55°。锥形盖固定在外径20mm的垂直轴上。锥形盖与空心轴中心贯通一条直径10mm的通风孔，以便在锥形盖提升时让空气通过。锥形盖支承面嵌有一条肖氏硬度30°的橡皮垫圈作为密封环。锥形盖应以100±10mm/s恒定速率提升。362
GB3332—82

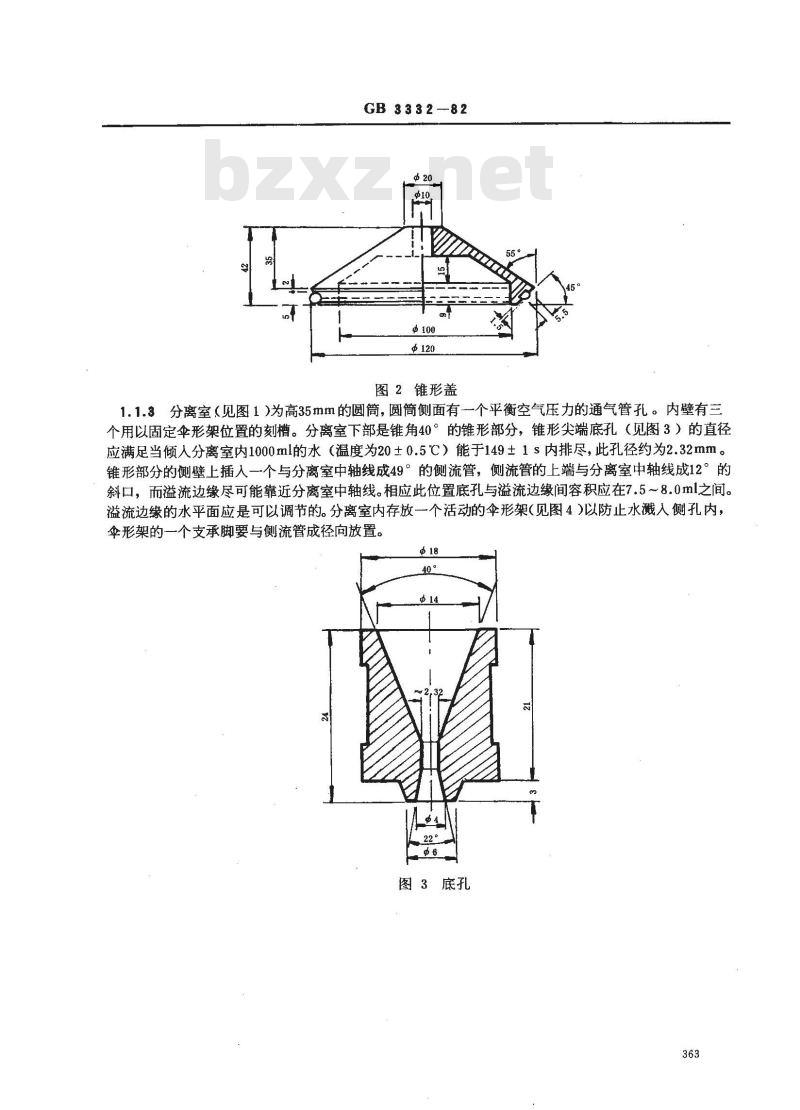

图2锥形盖
1.1.3分离室（见图1）为高35mm的圆筒，圆筒侧面有一个平衡空气压力的通气管孔。内壁有三个用以固定伞形架位置的刻槽。分离室下部是锥角40°的锥形部分，锥形尖端底孔（见图3）的直径应满足当倾人分离室内1000ml的水（温度为20±0.5℃）能于149±1s内排尽，此孔径约为2.32mm。锥形部分的侧壁上插人一个与分离室中轴线成49°的侧流管，侧流管的上端与分离室中轴线成12°的斜口，而溢流边缘尽可能靠近分离室中轴线。相应此位置底孔与溢流边缘间容积应在7.5～8.0ml之间。溢流边缘的水平面应是可以调节的。分离室内存放一个活动的伞形架（见图4）以防止水溅人侧孔内，伞形架的一个支承脚要与侧流管成径向放置。18
图3底孔
GB 3332—82

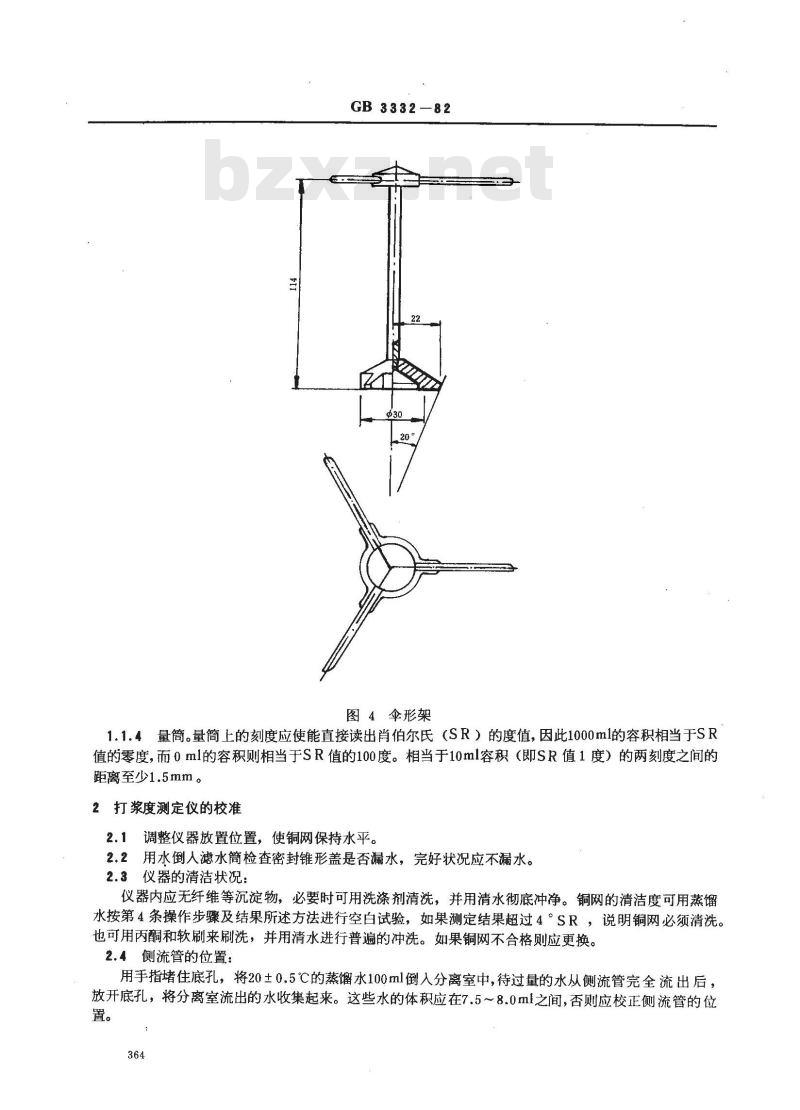

图4伞形架
1.1.4量筒。量筒上的刻度应使能直接读出肖伯尔氏（SR）的度值，因此1000ml的容积相当于SR值的零度，而0ml的容积则相当于SR值的100度。相当于10ml容积（即SR值1度）的两刻度之间的距离至少1.5mm。
2打浆度测定仪的校准
2.1调整仪器放置位置，使铜网保持水平。2.2用水倒人滤水筒检查密封锥形盖是否漏水，完好状况应不漏水。2.3仪器的清洁状况：
仪器内应无纤维等沉淀物，必要时可用洗涤剂清洗，并用清水彻底冲净。铜网的清洁度可用蒸馏水按第4条操作步骤及结果所述方法进行空白试验，如果测定结果超过4SR，说明铜网必须清洗。也可用丙酮和软刷来刷洗，并用清水进行普遍的冲洗。如果铜网不合格则应更换。2.4侧流管的位置：
用手指堵住底孔，将20±0.5℃的蒸馏水100ml倒入分离室中，待过量的水从侧流管完全流出后，放开底孔，将分离室流出的水收集起来。这些水的体积应在7.5～8.0ml之间，否则应校正侧流管的位置。

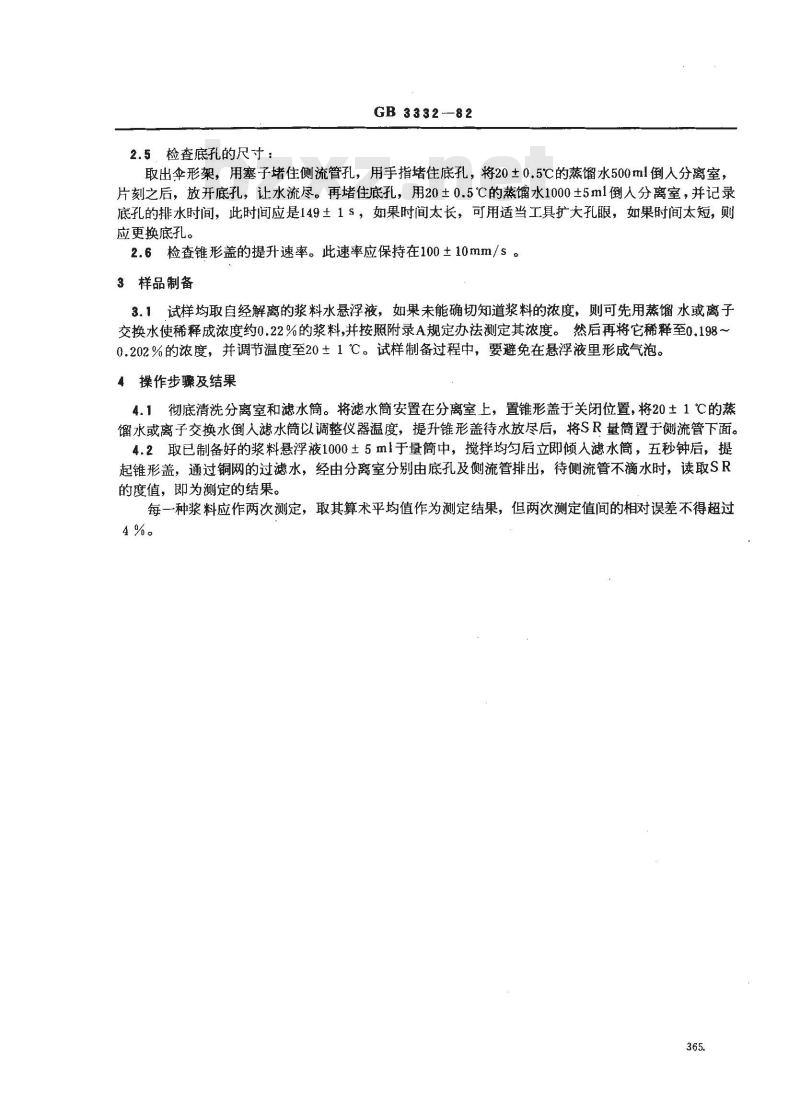

2.5，检查底孔的尺寸：
GB 3332-—82
取出伞形架，用塞子堵住侧流管孔，用手指堵住底孔，将20±0.5℃的蒸馏水500ml倒人分离室，片刻之后，放开底孔，让水流尽。再堵住底孔，用20土0.5℃的蒸馏水1000±5ml倒人分离室，并记录底孔的排水时间，此时间应是149±1s，如果时间太长，可用适当工具扩大孔眼，如果时间太短，则应更换底孔。
2.6检查锥形盖的提升速率。此速率应保持在100±10mm/sc3样品制备
3.1试样均取自经解离的浆料水悬浮液，如果未能确切知道浆料的浓度，则可先用蒸馏水或离子交换水使稀释成浓度约0.22%的浆料,并按照附录A规定办法测定其浓度。然后再将它稀释至0.198~0.202%的浓度，并调节温度至20±1℃。试样制备过程中，要避免在悬浮液里形成气泡。4操作步骤及结果
4.1彻底清洗分离室和滤水筒。将滤水筒安置在分离室上，置锥形盖于关闭位置，将20±1℃的蒸馏水或离子交换水倒入滤水筒以调整仪器温度，提升锥形盖待水放尽后，将SR量筒置于侧流管下面。4.2取已制备好的浆料悬浮液1000土5m1于量筒中，搅拌均匀后立即倾人滤水筒，五秒钟后，提起锥形盖，通过铜网的过滤水，经由分离室分别由底孔及侧流管排出，待侧流管不滴水时，读取SR的度值，即为测定的结果。
每一种浆料应作两次测定，取其算术平均值作为测定结果，但两次测定值间的相对误差不得超过4%。
GB 3332—82
附录A
浆料浓度的测定
（补充件）
浆料浓度是指浆料样品的绝干浆重量与浆料样品的重量百分数。A.1仪器
量筒500mlg
天平：称量不小于500g，感量0.5g的天平或称量不小于100g，感量0.01g的天平。b.
称瓶。
d．干燥器。
e.红外线快速干燥器或烘箱，其温度控制范围在105～150℃之间。直径在90~150mm的布氏漏斗。
A.2样品的制备
A.2.1试样应在浆料充分搅勾状态下快速采集，取试样数量可以一次采集，也可以分若于次少量采集混合而成。
A.2.2如浆料浓度低于0.3%，应量取足以保证绝干重量在1～5g的浆料重。A.2.3
浆料浓度在0.3～1%之间，量取约500g试样，倒人已称过重量的容器内，并用天平称量出浆料净重。
A.2.4浆料浓度超过1%，量取约100g试样，倒人已称过重量的容器内，并用天平称量出浆料净重。
A.3测定步骤及结果的计算Www.bzxZ.net
A.3.1称最瓶和滤纸的恒重：
将与漏斗尺寸相同并与所过滤的试样相适应的滤纸放人称量瓶内，置于红外线快速干燥器或烘箱内，在105～150℃温度范围内烘干，移人干燥器内，冷却后，以精确度为0.01g的天平称重。重复上述操作，两次连续的称重相差不大于0.01g时，即为称量瓶和滤纸的恒重。A.3.2试样的过滤及恒重：
将已放进恒重滤纸的布氏漏斗置于1000ml玻璃吸滤瓶上，并用蒸馏水润湿。将容器中的浆料样品过滤，同时用少量水冲洗容器内壁，洗液应倒人漏斗一并过滤，为使滤液不含任何悬浮物，如有沉淀应再次倒人漏斗，必要时也可用更紧密滤纸重复试验，仔细地从漏斗上移出滤纸和纤维层，放人称量瓶里，与A.3.1相同方法，将称量瓶、滤纸和纤维层一起烘干至恒重。A.3.3浆料浓度X（%）按下面公式计算：X=%=b× 100
式中：α——称量瓶、滤纸和纤维层的恒重，g，b—称量瓶和滤纸的恒重，g，
W-浆料净重，g。
取两次测定的算术平均值作为测定的结果，测定值取至第二位小数。366
附加说明：
GB3332—82
本标准由中华人民共和国轻工业部提出。本标准由轻工业部造纸工业科学研究所负賣起草。本标准主要起草人郑蜀秀。
