【国家标准(GB)】 普通碳素结构钢和低合金结构钢 热轧厚钢板和钢带

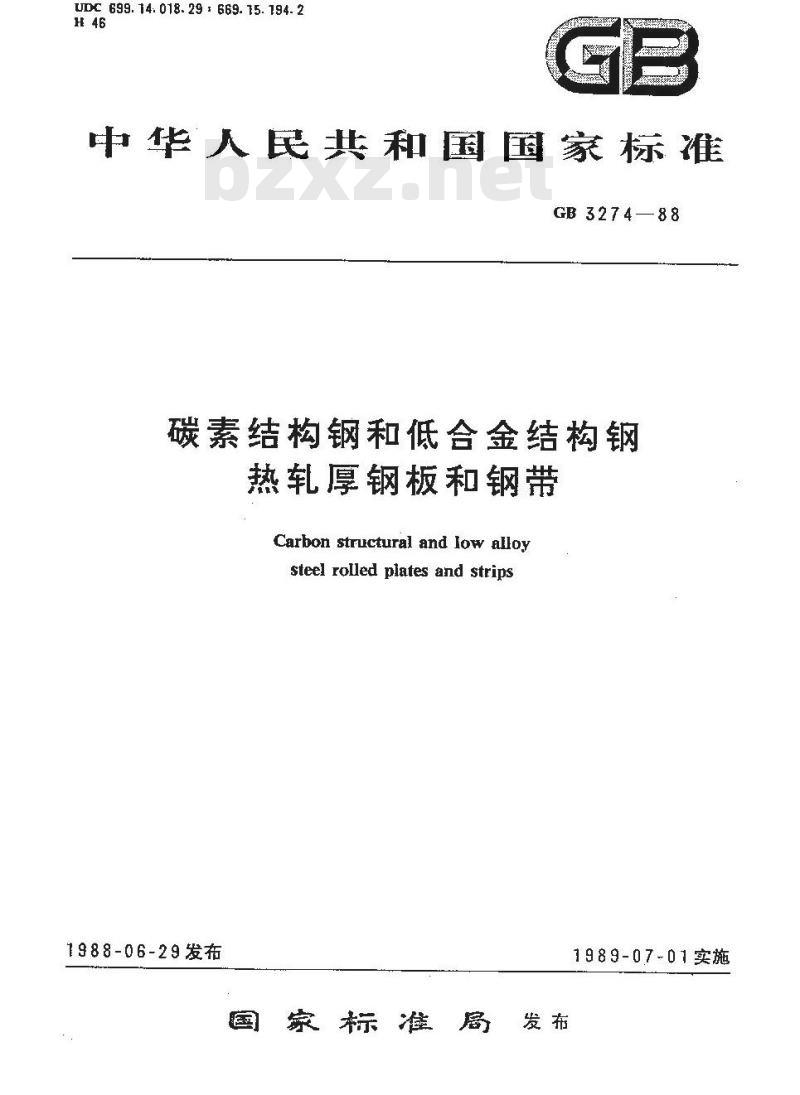

UDC 699. 14. 018.29 : 669. 15. 194. 2H46
中华人民共和国国家标准
GB3274—88
碳素结构钢和低合金结构钢
热轧厚钢板和钢带
Carbon structural and low alloysteel rolled plates and strips1988-06-29发布
1989-07-01实施
国家标准局发布
中华人民共和国国家标准
碳素结构钢和低合金结构钢
热轧厚钢板和钢带
Carbon structural and low alloysteel rolled plates and strips主题内容与适用范围
本标准规定了碳素结构钢和低合金结构钢热轧厚钢板和钢带的技术条件。UDC 669. 14. 018
29 1 669. 15
GB 327488免费标准bzxz.net
代替 GB 327±—82
本标催适用于厚度大于4~20Dmm的普通碳紊结构钢和低合金结构钢热轧厚钢板和厚度大于4~25mm的热轧钢带。
2引用标准
GB 222
GB 228
GD 700
GB 709
GB1591
GB 2106
GB 2975
钢的化学分析用试样取样法及成品化学成分充许偏差钢铁及合金化学分析方法
金属拉伸试验方法
金同弯曲试验方法
钢板和钢带验收、包装、标志及质证明书的一般规定碳素结构钢
热轧钢板和钢带的尺寸、外形、重型及充许偏差低合金结构钢
金属夏比(V型缺口)冲击试验方法钢材力学及工艺性能试验取样规定GB 4159
GB6397
金展低温夏比冲击试验方法
金属拉伸试验试样
3尺寸、外形、量量及允许偏差
钢板和钢带的尺寸、外形,重量及其允许偏差应符合G709 的规定。4技术要求
4.1牌号和化学成分
钢的牌号和化学成分应符合GB700和GB1591的规定。4.2交货状态
4.2.1钢板和钢带以热轧或热处理状态交货。4.2.2钢板应剪切四边交货，当受设备能力限制时，可用火焰切割，4.2.3钢带和由钢带剪切的钢板可以不切纵边交货。4.3力学性能
中华人民共和国冶金工业部1988-06-11批准1989-07-01实施

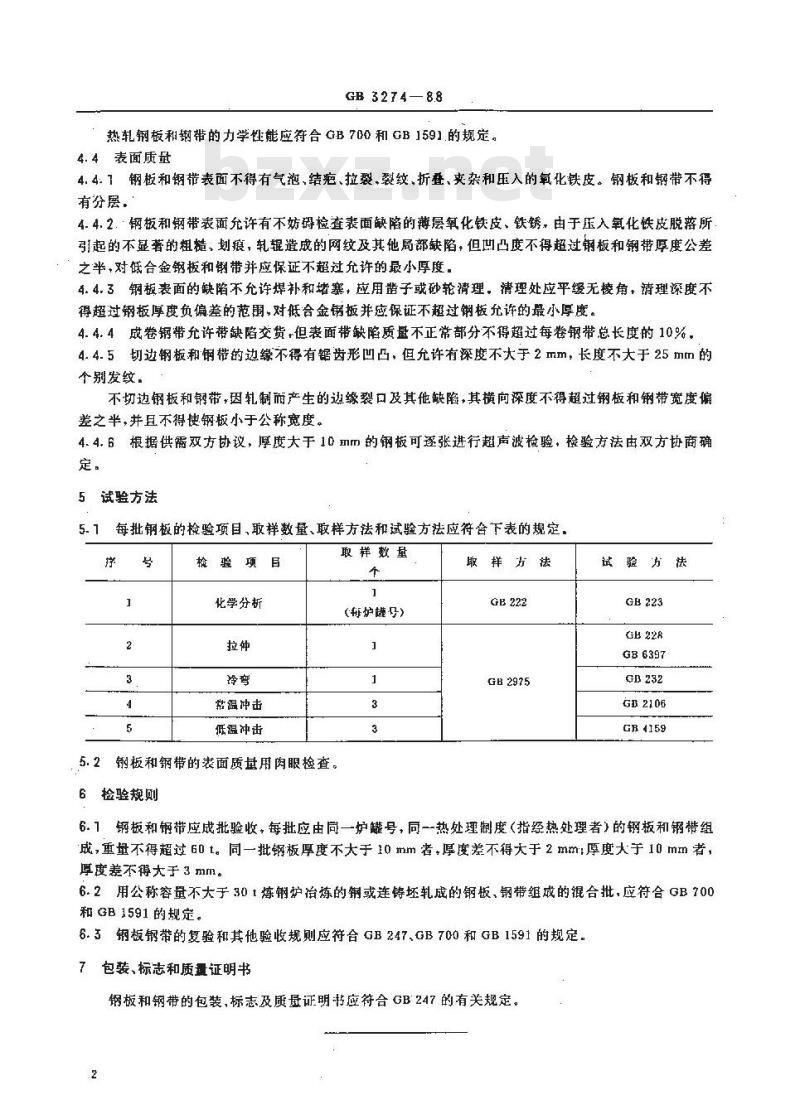

GB 3274—8.8
热轧钢板和钢带的力学性能应符合GB700和GB1591.的规定。4.4表面质
4. 4:7钢板和钢带表面不得有气泡、结疤、拉裂、裂纹、折叠、夹杂和压入的氧化铁皮。钢板和钢带不得有分层，
4.4.2.钢板和钢带表面允许有不妨碍检查表面缺陷的薄层氧化铁皮、铁锈，由于压入氧化铁皮脱落所引起的不显著的粗糙、划，轧辑造成的网纹及其他局部缺陷，但划凸度不得超过钢板和钢带厚度公差之半，对低合金钢板和钢带并应保证不超过允许的最小厚度，4.4.3钢板表面的缺陷不允许焊补和堵塞，应用凿子或砂轮清理，清理处应平缓无棱角，清理深度不得超过锅板厚度负偏差的范围，对低合金锅板并应保证不超过钢板允许的最小厚度。4.4.4成卷钢带允许带缺陷交货但表面带缺陷质量不正常部分不得超过每卷钢带总长度的10%.4. 4. 5切边钢板和钢带的边缘不得有锯齿形凹凸，但允许有深度不大于 2 mm，长度不大于25 mm的个别发纹.
不切边钢板和带，因轧制而产生的边缘裂口及其他缺陷，其横向深度不得超过钢板和钢带宽度偏差之半，并且不得使钢板小于公称宽度。4.4.6根据供需双方协议，厚度大于10mm的钢板可逐张进行超声波检验，检验方法由双方协商确定。
5试验方法
5.1每批钢板的检验项目、取样数量、取样方法和试验方法应符合下表的规定，疗
检验项目
化学分析
带温冲击
低温冲击
5.2钢板和钢带的表面质基用肉眼检查。6检验规则
取样数量
(每炉罐号）
取样方法
GB2975
试验方法
GB6397
GB2106
GB4159
6.1钢板和钢带应成批验收，每批应由同一炉罐号，同一热处理制度（指经热处理者）的钢板和带组成,重量不得超过 60 t。同一批钢板厚度不大于 10 mm 者,厚度差不得大于 2 mm;厚度大于 10 mm 者,厚度差不得大于3mm。
6.2用公称容量不大于301炼钢炉冶炼的钢或连铸坏轧成的钢板，钢带组成的混合批，应符合GB700和GB1591的规定。
6.3钢板钢带的复验和其他验收规则应符合GB247、GB700和GB1591的规定。7包装、标志和质量证明书
钢板和钢带的包装，标志及质量证明书应符合GB247的有关规定。2

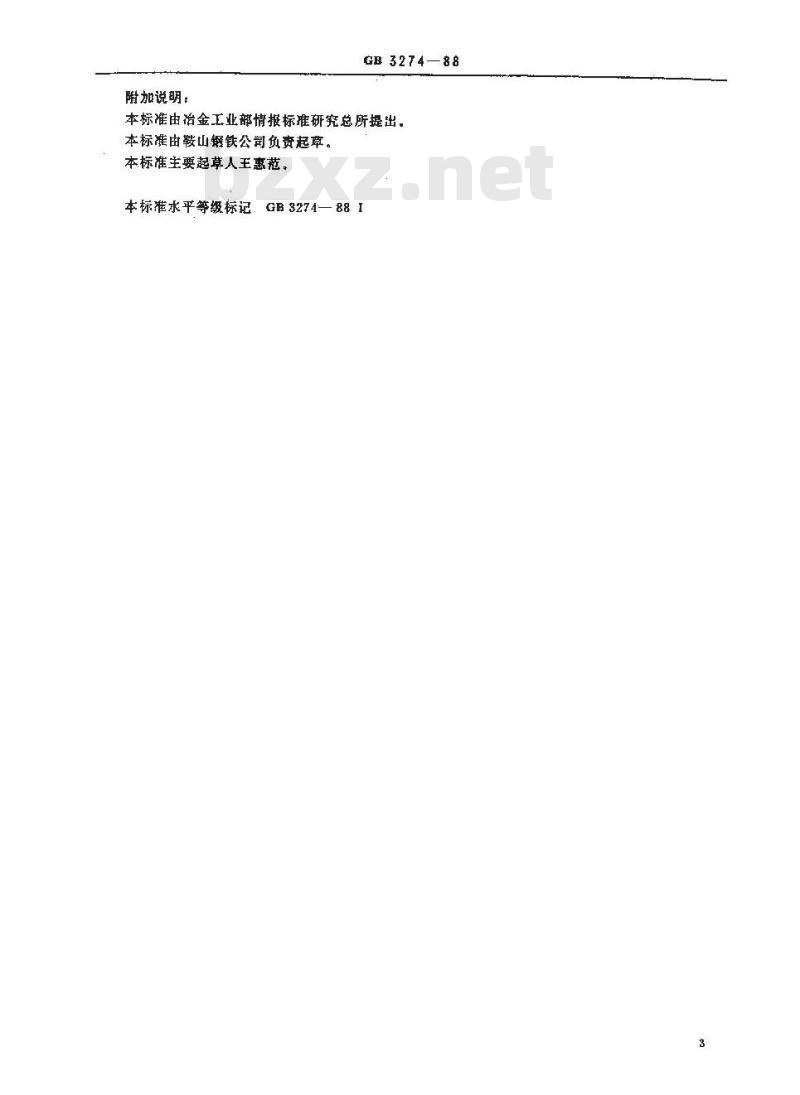

附加说明：
GB 3274—88
本标准由冶金工业部情报标准研究总所提出。本标准由鞍山炳铁公司负责起草。本标准主要起草人王惠范
本标准水平等级标记
GB 3274—88 I
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
