【国家标准(GB)】 难熔金属及化合物粉末粒度的测定方法 费氏法

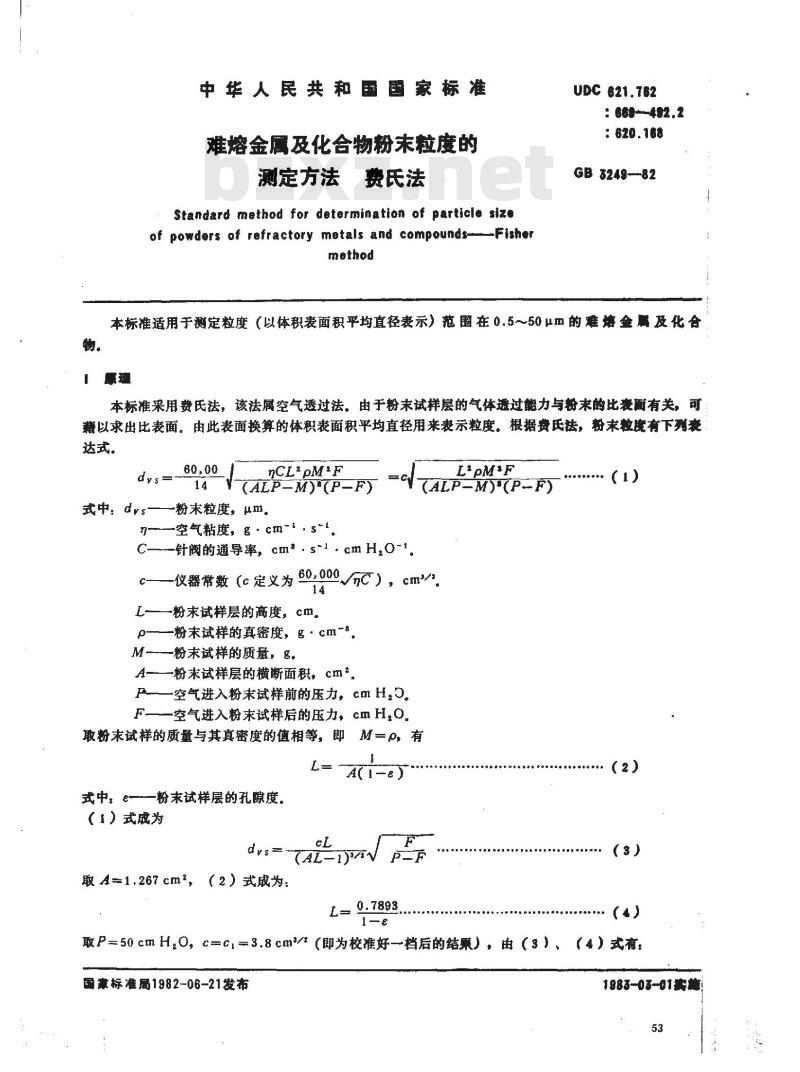

中华人民共和国国家标准
难熔金属及化合物粉末粒度的
测定方法
费氏法
Standard method for determination of particle sizeof powders of refractory metals and compounds-method
-Fisher
UDC 621.782
: 669--492.2
: 620.168
GB 3249—-82
本标准适用于测定粒度（以体积表面积平均直径表示）范围在0.5～50μm的难焙金属及化合黑理
本标准采用费氏法，该法属空气透过法。由于粉末试样层的气体透过能力与粉末的比表面有关，可藉以求出比表面。由此表面换算的体积表面积平均直径用来表示粒度。根据费氏法，粉末救度有下列表达式。
式中. dvs
nCL2pMF
V(ALP-M)\(P-F)
-粉末粒度，μm。
n-空气粘度，g·cm-1·s~lbzxZ.net
C---针阀的通导率，cm\·s~1
.cm H,O-1
L'oM'F
(ALP-M)'(P-F)
一仪器常数（c 定义为 60,000/℃），cm*1.14
L-粉末试样层的高度，cm.
p——粉末试样的真密度，g·cm-sM-—粉末试样的质量，g.
A——粉未试样层的横断面积，cm2,一空气进入粉未试样前的压力，cmH，o。F
一空气进入粉末试样后的压力，cmH,O取粉末试样的质量与其真密度的值相等，即M=β，有L=
式中，e粉末试样层的孔隙度。
（1）式成为
取A=1,267cm2，（2）式成为：
L= 0.7893
（3）
取P=50cmH，O，c=Cl=3.8cm（即为校准好一档后的结果），由（3）、（4）式有：国豪标准局1982-06-21发布
1983-03-01实施

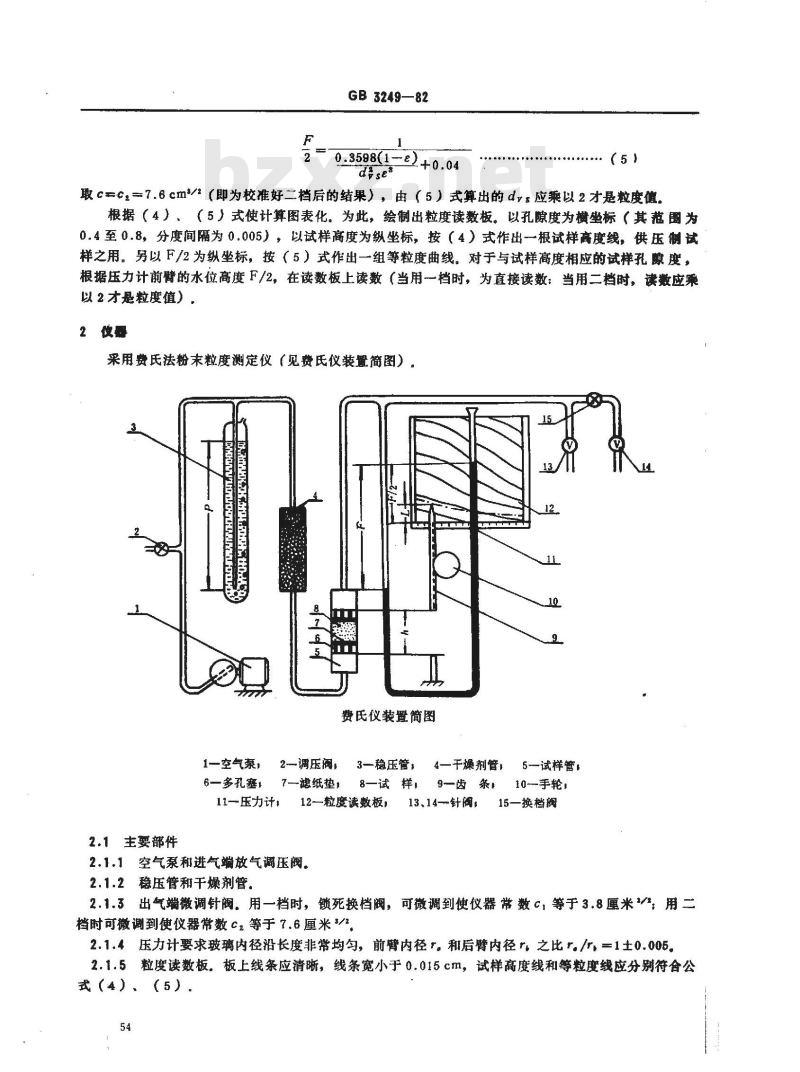

GB 3249—82
0.3598(1-e)+0.04
（5）
取cc7.6cm2（即为校准好二档后的结果），由（5）式算出的dys应乘以2才是粒度值。根据（4），（5）式使计算图表化。为此，绘制出粒度读数板。以孔隙度为横坐标（其范围为0.4至0.8，分度间隔为0.005），以试样高度为纵坐标，按（4）式作出一根试样高度线，供压制试样之用。另以F/2为纵坐标，按（5）式作出一组等粒度曲线。对于与试样高度相应的试样孔隙度，根据压力计前臂的水位高度F/2，在读数板上读数（当用一档时，为直接读数：当用二档时，读应乘以2才是粒度值）
2使暴
采用费氏法粉末粒度测定仪（见费氏仪装置简图）。2
费氏仪装置简图
1一空气，
6一多孔塞
2—调压阀，
7一滤纸垫，
11一压力计，
2.1主要部件
3一稳压管，
8一试　样，
12粒度读数板，
2.1.1空气泵和进气端放气调压阀。2.1.2稳压管和干燥剂管。
4一干燥剂管，
9—齿
13、14—针阀，
5试样管
10—手轮
15一换档阀
2.1.3出气端微调针阀。用一档时，锁死换档阀，可微调到使仪器常数C，等于3.8厘米；用二档时可微调到使仪器常数℃等于7.6厘米*/2。2.1.4压力计要求玻璃内径沿长度非常均匀，前臂内径r。和后臂内径r，之比r./r，=1士0.005。2.1.5粒度读数板。板上线条应清晰，线条宽小于0.015cm。试样高度线和等粒度线应分别符合公式（4）、（5）
GB 3249—--82

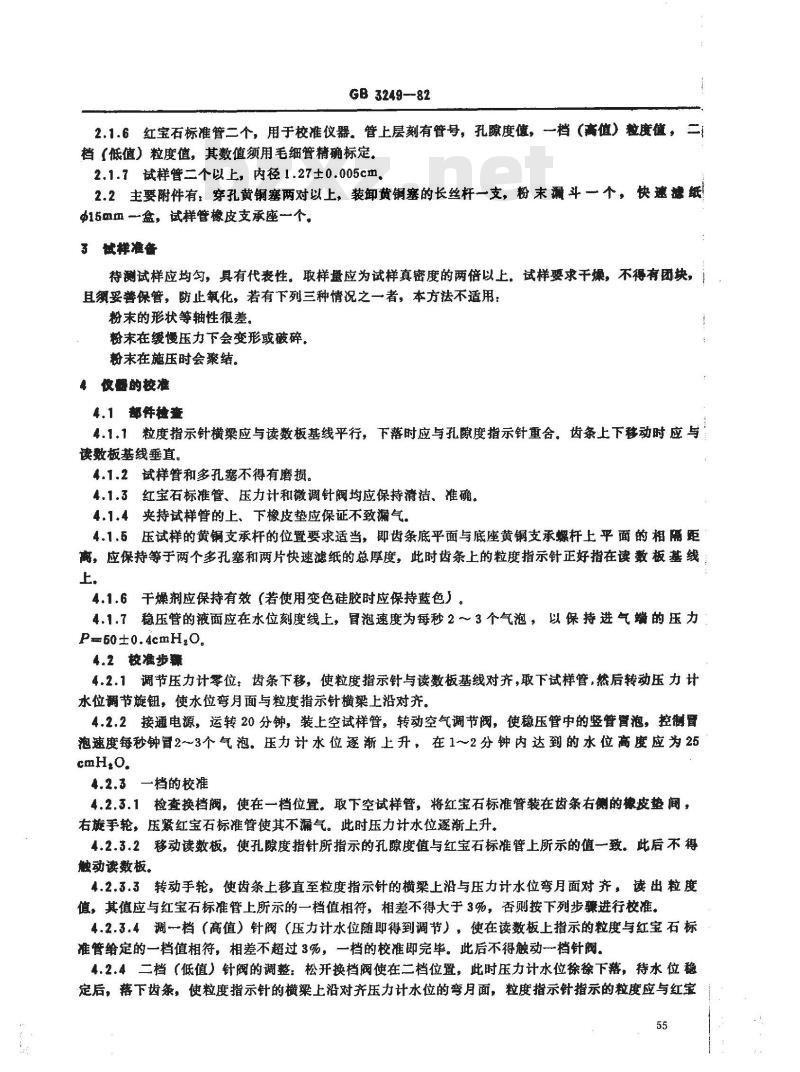

2.1.6红宝石标准管二个，用于校准仪器。管上层刻有管号，孔隙度值，一档（高值）粒度值。二档（低值）粒度值，其数值须用毛细管精确标定。2.1.7试样管二个以上，内径1.27±0.005cm。2.2主要附件有：穿孔黄铜塞两对以上，装卸黄铜塞的长丝杆一支，粉末漏斗一个，快速滤纸15mm一盒，试样管橡皮支承座一个。3试样准备
待测试样应均匀，具有代表性。取样盘应为试样真密度的两倍以上。试样要求干燥，不得有团块，且妥善保管，防止氧化，若有下列三种情况之一者，本方法不适用：粉末的形状等轴性很差。
粉末在缓慢压力下会变形或破碎，粉末在施压时会聚结。
4收器的校准
4.1部件检查
4.1.1粒度指示针横梁应与读数板基线平行，下落时应与孔隙度指示针重合。齿条上下移动时应与读数板基线垂直。
4.1.2试样管和多孔塞不得有磨损。4.1.3红宝石标准管、压力计和微调针阀均应保持清洁、准确。4.1.4夹持试样管的上、下橡皮垫应保证不致漏气。4.1.5压试样的黄钢支承杆的位置要求适当，即齿条底平面与底座黄铜支承螺杆上平面的相隔距，应保持等于两个多孔塞和两片快速滤纸的总厚度，此时齿条上的粒度指示针正好指在读数板基线！上，
4.1.6干燥剂应保持有效（若使用变色硅胶时应保持蓝色）。4.1.7稳压管的液面应在水位刻度线上，冒泡速度为每秒2～3个气泡，以保持进气端的压力P=50±0.4cmH.0.
4.2校准步骤
4.2.1调节压力计零位：齿条下移，使粒度指示针与读数板基线对齐，取下试样管，然后转动压力计水位调节旋钮，使水位弯月面与粒度指示针横梁上沿对齐。4.2.2接通电源，运转20分钟，装上空试样管，转动空气调节阀，使稳压管中的竖管管泡，控制冒泡速度每秒钟冒2~3个气泡。压力计水位逐渐上升，在1～2分钟内达到的水位高度应为25cmH.o.
4.2.3一档的校准
4.2.3.1检查换档阀，使在一档位置。取下空试样管，将红宝石标准管装在齿条右侧的橡皮垫间，右旋手轮，压紫红宝石标准管使其不漏气。此时压力计水位遂渐上升。4.2.3.2移动读数板，使孔隙度指针所指示的孔隙度值与红宝石标准管上所示的值一致。此后不得触动读数板。
4.2.3.3转动手轮，使齿条上移直至粒度指示针的横梁上沿与压力计水位弯月面对齐，读出粒度值，其值应与红宝石标准管上所示的一档值相符，相差不得大于3%，否则按下列步骤进行校准。4.2.3.4调档（高值）针阀（压力计水位随即得到调节），使在读数板上指示的粒度与红宝石标准管给定的一档值相符，相差不超过3%，一档的校准即完毕。此后不得触动一档针阀。4.2.4二档（低值）针阀的调整：松开换档阀使在二档位置，此时压力计水位徐徐下落，待水位稳定后，落下齿条，使粒度指示针的横梁上沿对齐压力计水位的弯月面，粒度指示针指示的粒度应与红宝55
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
