【国家标准(GB)】 铜,镍及其合金电阻系数测定方法

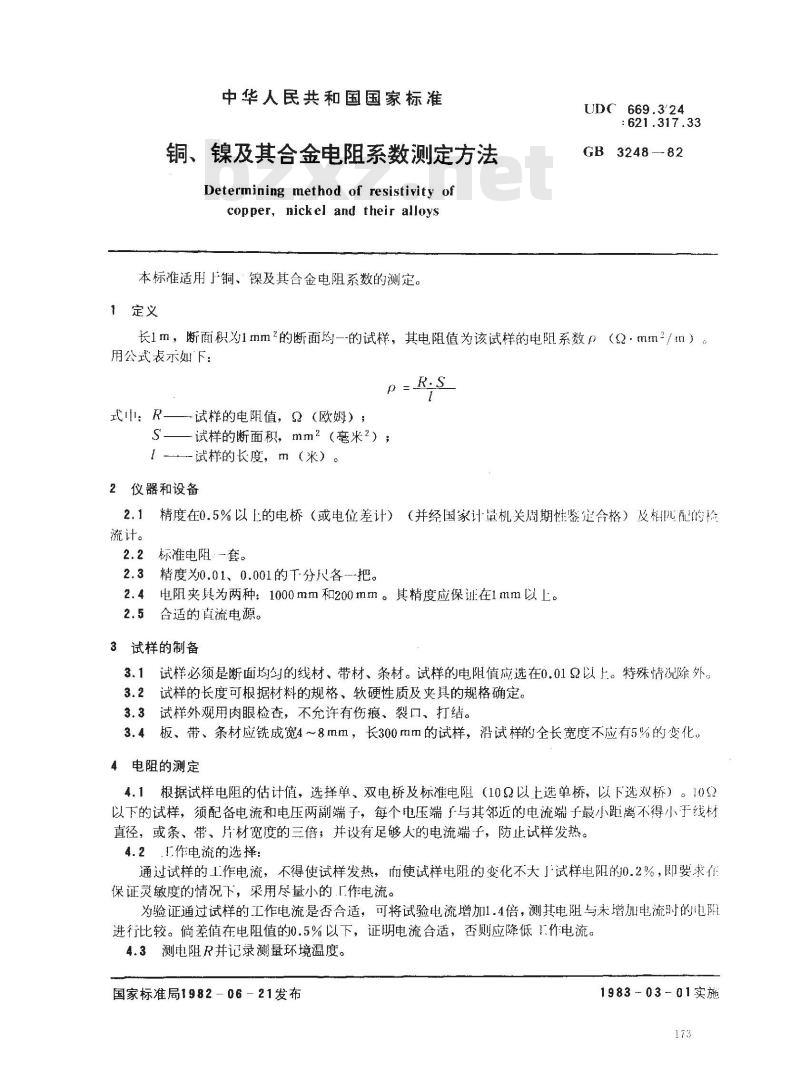

中华人民共和国国家标准
铜、镍及其合金电阻系数测定方法Determining method of resistivity ofcopper, nickel and their alloys本标准适用」铜、镍及其合金电阻系数的测定。1定义
:621.317.33
GB 3248-82
长1m，断面积为1mm2的断面均-的试样，其电阻值为该试样的电阻系数）（2·mm2/m）。用公式表示如下：
式中：R——试样的电阻值，α（欧姆）；S
一试样的断面积，mm2（毫米2）；1-—试样的长度，m（米）。
2仪器和设备
精度在0.5%以上的电桥（或电位差计）（并经国家计量机关周期性鉴定合格）及相匹配的检流计。
2.2标准电阻套。
精度为0.01、0.001的下分尺各把。2.4F
电阻夹具为两种：1000mm和200mm。其精度应保证在1mm以上。2.5
合适的直流电源。
3试样的制备
3.1试样必须是断面均匀的线材、带材、条材。试样的电阻值应选在0.012以上。特殊情况除外。3.2试样的长度可根据材料的规格、软硬性质及夹具的规格确定。3.3试样外观用肉眼检查，不允许有伤痕、裂口、打结。3.4板、带、条材应铣成宽4～8mm，长300mm的试样，沿试样的全长宽度不应有5%的变化。4电阻的测定
4.1根据试样电阻的估计值，选择单、双电桥及标准电阻（10α以上选单桥，以下选双桥）。10以下的试样，须配备电流和电压两副端子，每个电压端子与其邻近的电流端于最小距离不得小于线材直径，或条、带、片材宽度的三倍；并设有足够人的电流端子，防止试样发热。4.2.作电流的选择：
通过试样的工作电流，不得便试样发热，而使试样电阻的变化不大试样电阻的J0.2%，即要求存保证灵敏度的情况下，采用尽量小的「作电流。为验证通过试样的工作电流是否合适，可将试验电流增加1.4倍，测其电阻与未增加电流时的电阳进行比较。倘差值在电阻值的0.5%以下，证明电流合适，否则应降低工竹电流。4.3测电阻R并记录测量环境温度。国家标准局1982-06-21发布
1983-03-01实施

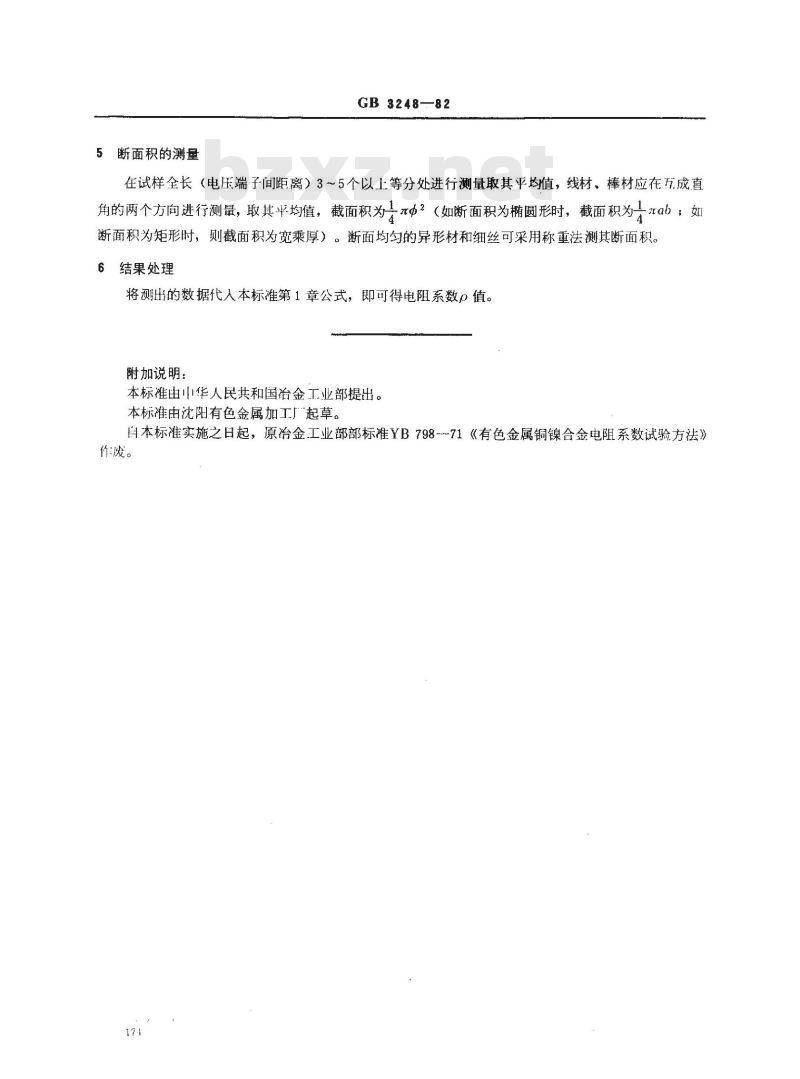

断面积的测量下载标准就来标准下载网
GB324882
在试样全长（电压端子间距离）3～5个以上等分处进行测量取其平均值，线材、捧材应在万成直？（如断面积为椭圆形时，截面积为ab；如角的两个方向进行测量，取其平均值，截面积为断面积为矩形时，则截面积为宽乘厚）。断面均匀的异形材和细丝可采用称重法测其断面积。6结果处理
将测出的数据代入本标准第1章公式，即可得电阻系数β值。附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由沈阳有色金属加工厂起草。自本标准实施之日起，原冶金工业部部标准YB798-71《有色金属铜镍合金电阻系数试验方法》作凌。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
