【国家标准(GB)】 紧固件公差 平垫圈

GB/T 3103. 3-2000
第3部分：螺栓、螺钉和螺母用平垫圈本标准等同采用国际标准ISO4759-3:2000《紧固件公差产品等级A和C级》。
GB/T3103总的标题为：“紧固件公差”，包括以下部分：GB/T 3103.1—1982
GB/T 3103. 2-1982
紧固件公差
螺栓、螺钉和螺母
紧固件公差用于精密机械的螺栓、螺钉和螺母紧固件公差平垫圈
-GB/T 3103. 3—2000
紧固件公差耐热用螺纹连接副
-GB/T 3103.4——1992

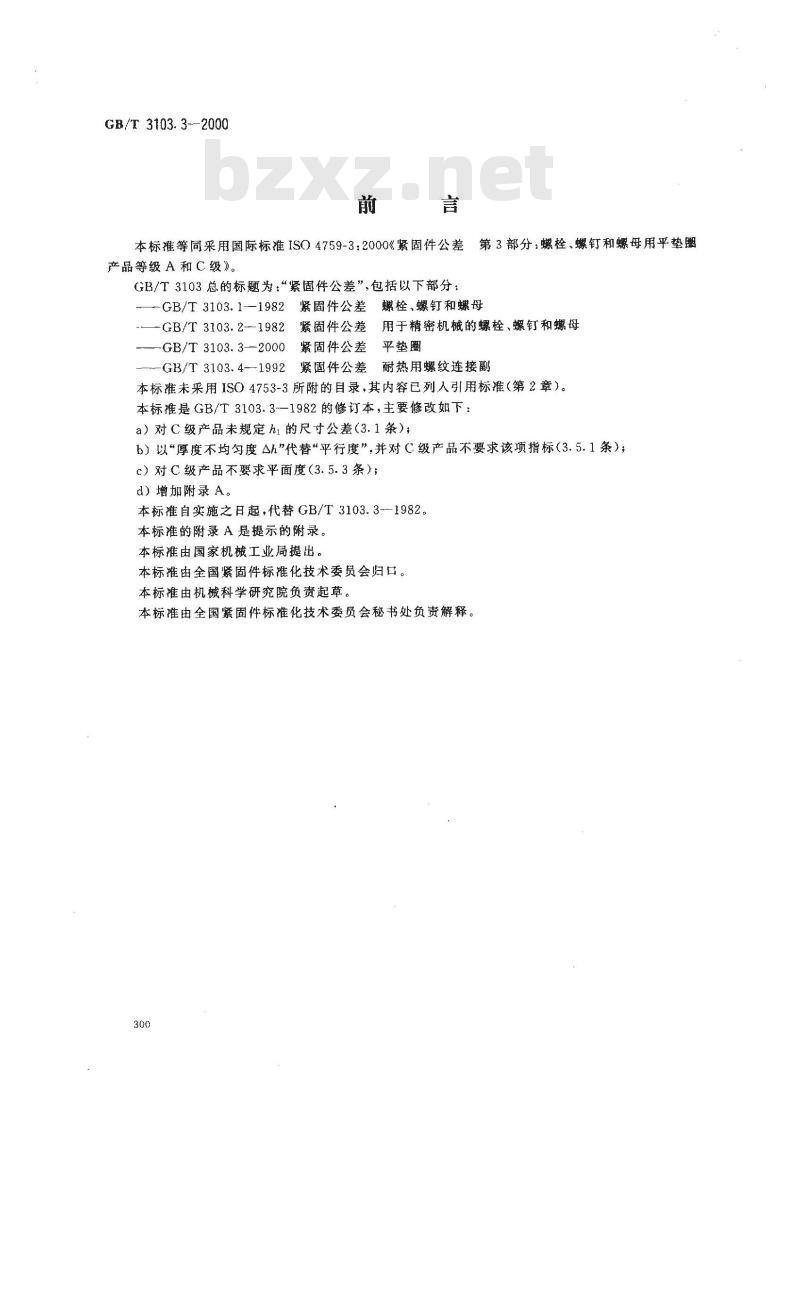

本标准未采用ISO4753-3所附的自录，其内容已列人引用标准（第2章）。本标准是GB/T3103.3-—1982的修订本，主要修改如下：a）对C级产品未规定h的尺寸公差（3.1条）；b）以“厚度不均匀度Ah\代替“平行度”，并对C级产品不要求该项指标（3.5.1条）；c）对C级产品不要求平面度（3.5.3条）；d）增加附录A。
本标准自实施之日起，代替GB/T3103.3-—1982。本标准的附录A是提示的附录。
本标准由国家机械工业局提出。本标准由全国紧固件标准化技术委员会归口，本标准由机械科学研究院负责起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。300
GB/T3103.3--2000
ISO前言

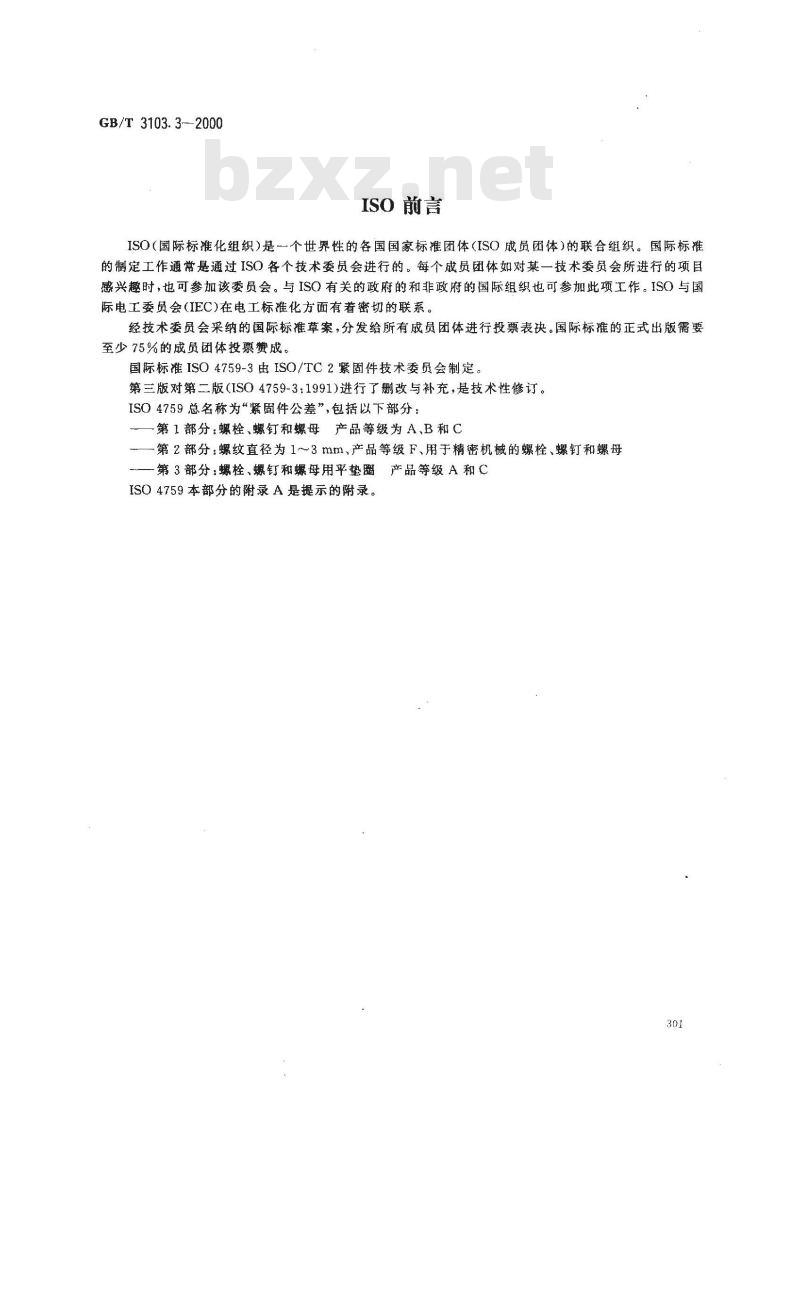

ISO(国际标准化组织)是一个世界性的各国国家标准团体(ISO成员团体)的联合组织。国际标的制定工作通常是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时，也可参加该委员会。与ISO有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电工委员会IEC)在电工标准化方面有着密切的联系。经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要至少75%的成员团体投票赞成。
国际标准ISO4759-3由ISO/TC2紧固件技术委员会制定第三版对第二版(ISO 4759-3：1991)进行了删改与补充，是技术性修订。ISO4759总名称为“紧固件公差”，包括以下部分：第1部分：螺栓、螺钉和螺母产品等级为A、B和C第2部分：螺纹直径为1～3mm、产品等级F、用于精密机械的螺栓、螺钉和螺母第3部分：螺栓、螺钉和螺母用平垫圈产品等级A和CISO4759本部分的附录A是提示的附录。301
中华人民共和国国家标准
紧固件公差
平垫圈
Tolerances for fasteners-Plain washersGB/T3103.3-2000
idt IS0 4759-3:2000
代替GB/T3103.3---1982

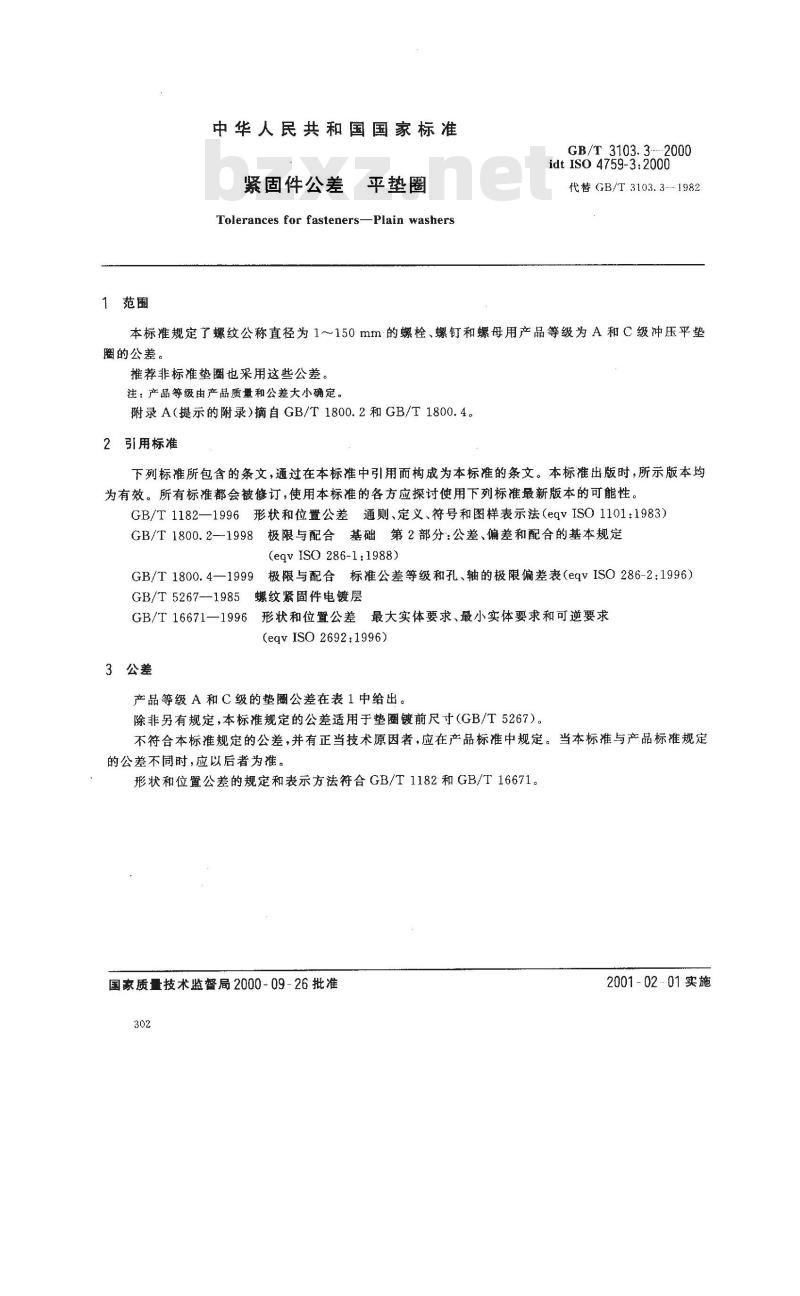

本标准规定了螺纹公称直径为1～150mm的螺栓、螺钉和螺母用产品等级为A和C级冲压平垫圈的公差。
推荐非标准垫圈也采用这些公差。注：产品等级由产品质量和公差大小确定。附录A（提示的附录）摘自GB/T1800.2和GB/T1800.4。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1182—1996形状和位置公差通则、定义、符号和图样表示法（eqvISO1101：1983）GB/T1800.2—1998极限与配合基础第2部分：公差、偏差和配合的基本规定(eqv ISO 286-1:1988)
极限与配合标准公差等级和孔、轴的极限偏差表（eqvISO286-2:1996）GB/T1800.4—1999
螺纹紧固件电镀层
GB/T 5267--1985
GB/T16671—1996形状和位置公差最大实体要求、最小实体要求和可逆要求(eqv ISO 2692:1996)
3公差
产品等级A和C级的垫圈公差在表1中给出。除非另有规定，本标准规定的公差适用于垫圈镀前尺寸（GB/T5267）。不符合本标准规定的公差，并有正当技术原因者，应在产品标准中规定。当本标准与产品标准规定的公差不同时，应以后者为准。形状和位置公差的规定和表示方法符合GB/T1182和GB/T16671。国家质量技术监督局2000-09-26批准302
2001-02-01实施

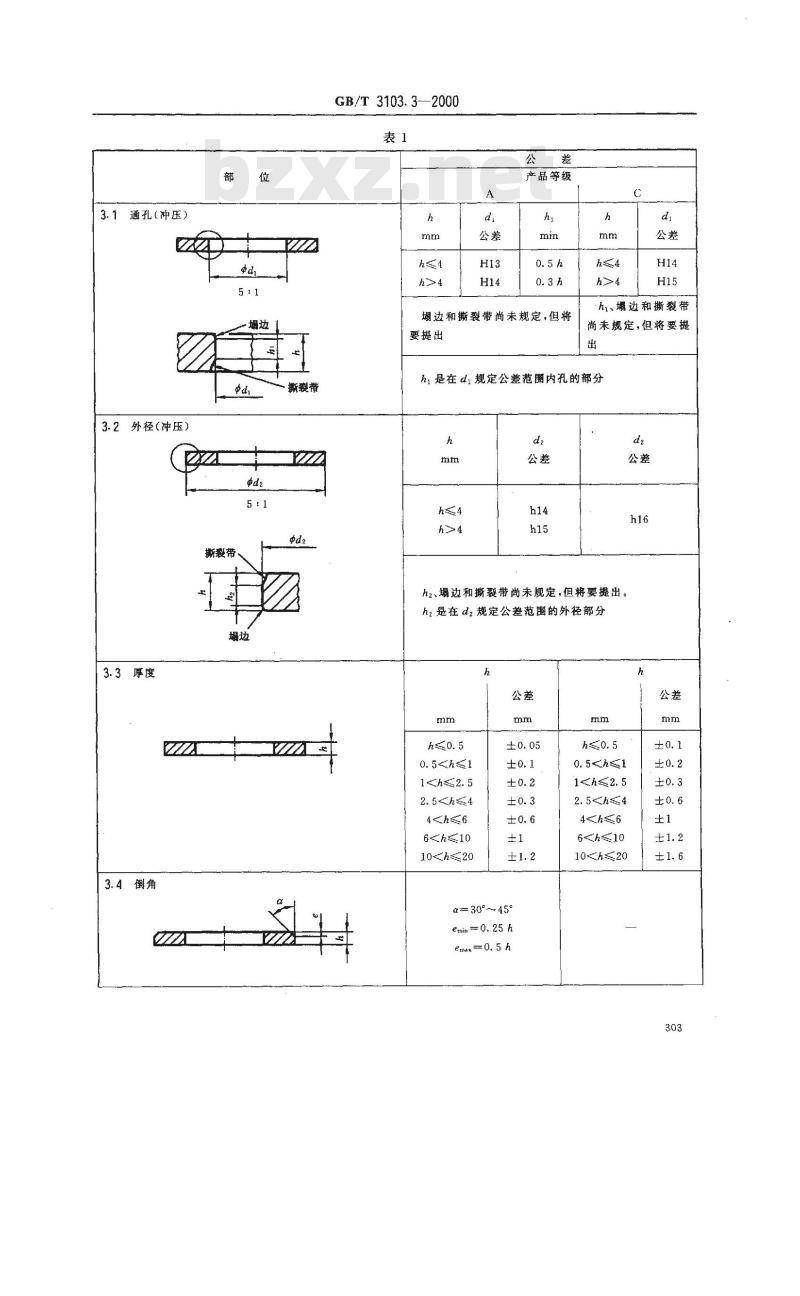

3.1通孔（冲压）
3.2外径（冲压）
3.3厚度
3.4倒角
撕裂带、
一撕裂带
GB/T 3103.3—2000
产品等级
竭边和撕裂带尚未规定，但将
要提出
h1、塌边和撕裂带
尚未规定，但将要提
h,是在d,规定公差范围内孔的部分h
hz、塌边和撕裂带尚未规定,但将要提出。hz是在 dz规定公差范围的外径部分公差
0.5146h≤10
α= 30°~~45°
ernin 0. 25 hwww.bzxz.net
emax 0. 5 h
0.5610≤20

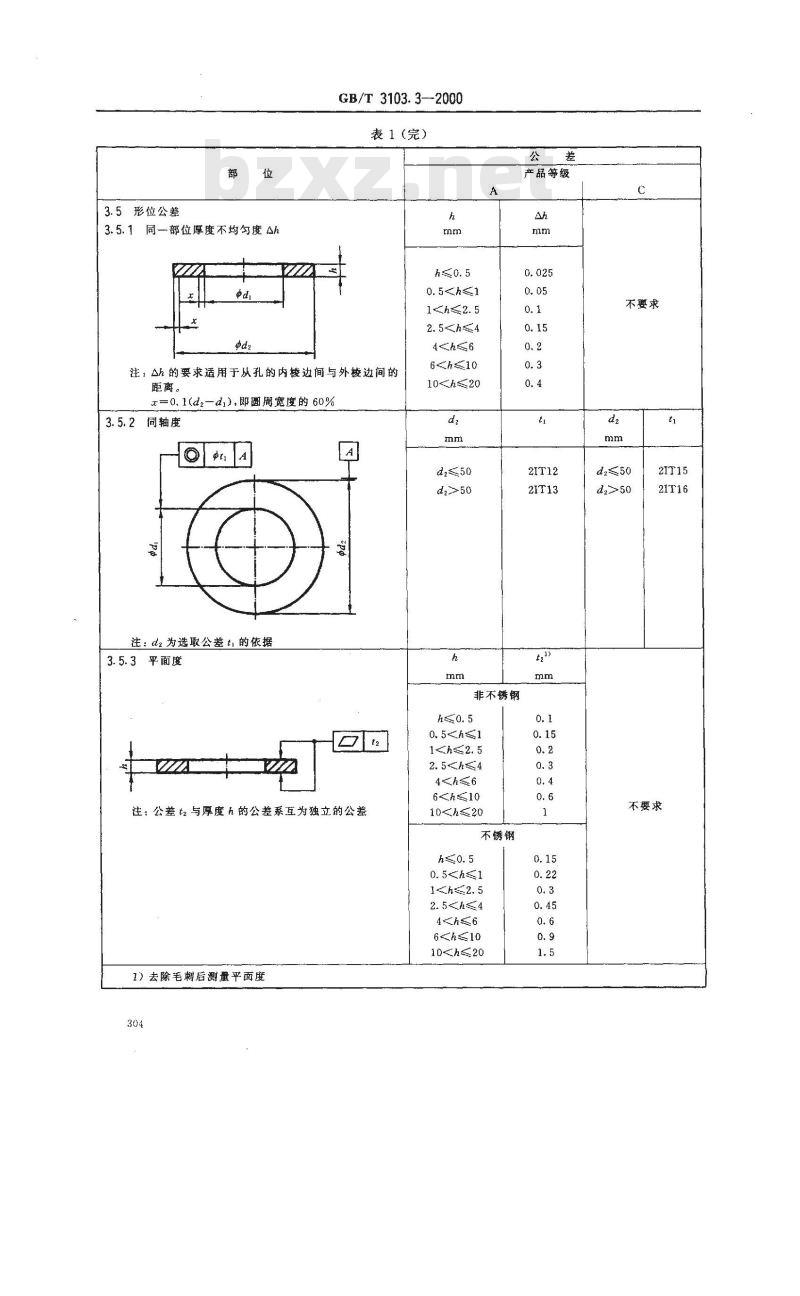

3.5形位公差
3.5.1同一部位厚度不均匀度Ah
GB/T 3103. 3--2000
表1（完）
0. 5h≤1
14注：h的要求适用于从孔的内棱边间与外棱边间的距离。
=0.1(d2—di),即圆周宽度的60%3.5.2同轴度
注：d2为选取公差t的依据
3.5.3平面度
注：公差与厚度h的公差系互为独立的公差1）去除毛刺后测量平面度
6产品等级
非不锈钢
0.51610不锈钢
0.51410不要求
不要求
GB/T3103.3-2000
附录A
（提示的附录）
标准公差等级的IT值在表A1中给出，轴和孔的极限偏差在表A2和表A3中分别给出。这些公差均摘自GB/T1800.2和GB/T1800.4。标准公差等级的IT值
公称直径
公称直径
标准公差等级
轴的极限偏差
极限偏差
公称直径
GB/T 3103.3--2000
表A3孔的极限偏差
极限偏差
