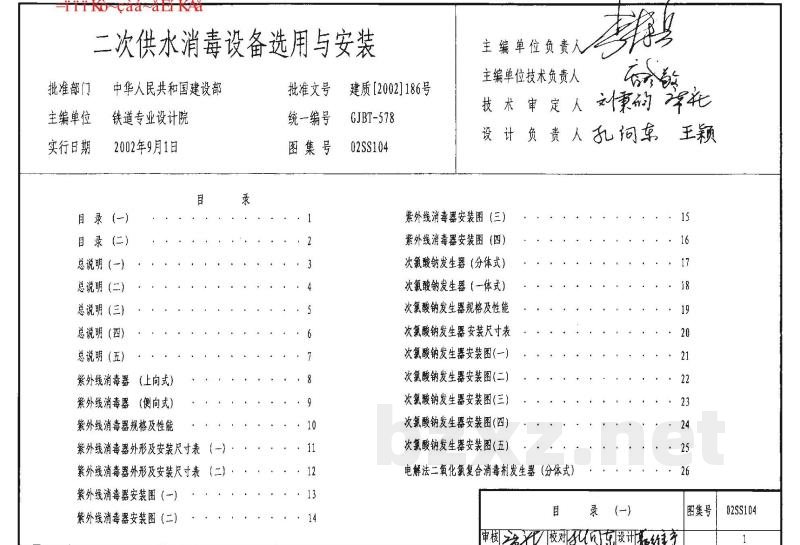

【02SS104】 二次供水消毒设备选用与安装

二次供水消毒设备选用与安装

批准部门：中华人民共和国建设部
主编单位：铁道专业设计院
实行日期：2002年9月1日
建质[2002]186号
图集号：02SS104

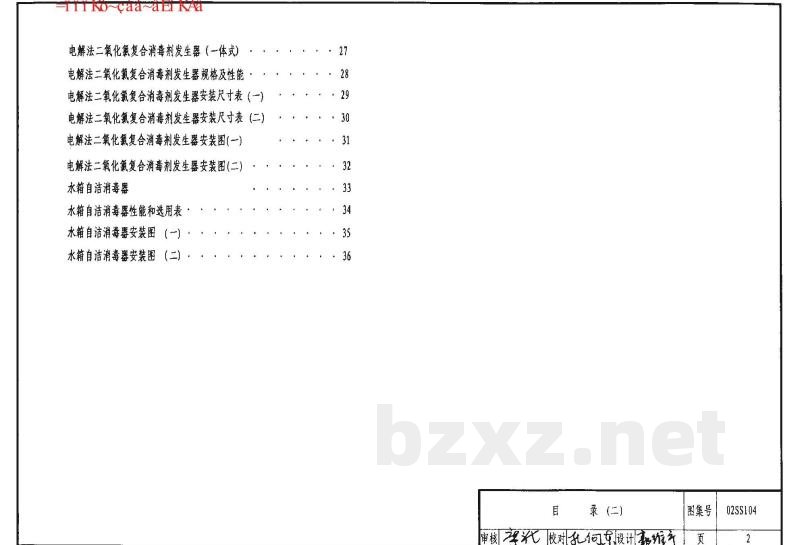

目录
(一) 总说明
(二) 紫外线消毒器（上向式、侧向式）
(三) 次氯酸钠发生器（分体式、一体式）
(四) 电解法二氧化氯复合消毒剂发生器（分体式、一体式）
(五) 水箱自洁消毒器

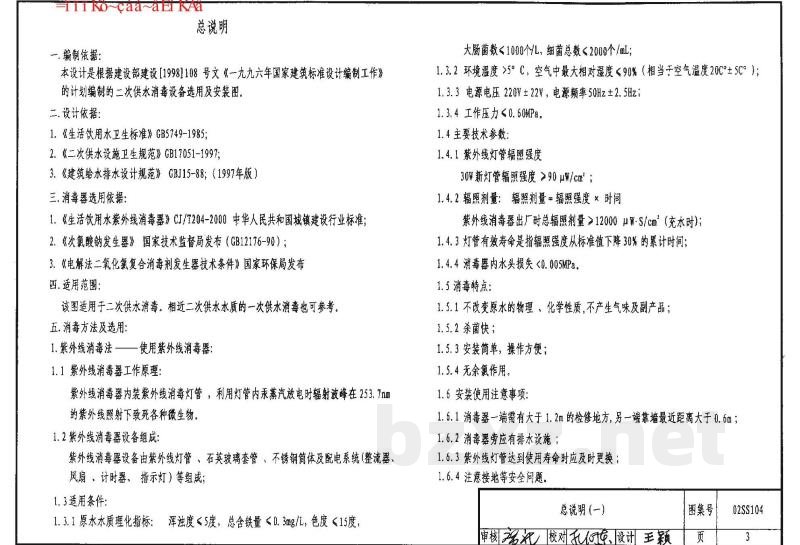

总说明

一、编制依据
本设计是根据建设部建设[1998]1108号文《一九九六年国家建筑标准设计编制工作》的计划编制的。

二、设计依据
1. 《生活饮用水卫生标准》GB5749-1985
2. 《二次供水设施卫生规范》GB17051-1997
3. 《建筑给水排水设计规范》GBJ15-88（1997年版）

三、消毒器选用依据
1. 《生活饮用水紫外线消毒器》CJ/T204-2000
2. 《次氯酸钠发生器》GB12176-90
3. 《电解法二氧化氯复合消毒剂发生器技术条件》

四、适用范围
该图适用于二次供水消毒。相近二次供水水质的一次供水消毒也可参考。

五、消毒方法及选用

1. 紫外线消毒法——使用紫外线消毒器
1.1 紫外线消毒器工作原理
紫外线消毒器内装紫外线灯管，利用灯管内汞蒸汽放电时辐射出的波长在253.7nm的紫外线照射下致死各种微生物。
1.2 紫外线消毒器设备组成
紫外线消毒器设备由紫外线灯管、石英玻璃套管、不锈钢筒体及配电系统（整流器、风扇、计时器、指示灯）等组成。
1.3 适用条件
1.3.1 原水水质理化指标：浑浊度 < 5度，总含铁量 ≤ 0.3mg/L，色度 ≤ 15度，大肠菌数 < 1000个/mL，细菌总数 < 2000个/L；
1.3.2 环境温度 > 5°C，空气中最大相对湿度 < 90%（相当于空气温度20°C±5°C）；
1.3.3 电源电压220V±22V，电源频率50Hz±2.5Hz；
1.3.4 工作压力 < 0.60MPa。
1.4 主要技术参数
1.4.1 紫外线灯管辐照强度：30W新灯管辐照强度 > 90μW/cm²；
1.4.2 辐照剂量：辐照剂量 = 辐照强度 × 时间；紫外线消毒器出厂时总辐照剂量 > 12000μW·s/cm²（充水时）。
1.4.3 灯管有效寿命是指辐照强度从标准值下降30%的累计时间。
1.4.4 消毒器内水头损失 < 0.005MPa。
1.5 消毒特点
1.5.1 不改变原水的物理、化学性质，不产生气味及副产品；
1.5.2 杀菌快；
1.5.3 安装简单，操作方便；
1.5.4 无余氯作用。
1.6 安装使用注意事项
1.6.1 消毒器一端需有大于1.2m的检修空间，另一端靠墙最近距离大于0.6m；
1.6.2 消毒器旁应有排水设施；
1.6.3 紫外线灯管达到使用寿命时应及时更换；
1.6.4 注意接地等安全问题。
1.7 管理要求
1.7.1 使用紫外线消毒设备消毒时，灯管点燃后需有5～10分钟的稳定时间；
1.7.2 工作人员在计时器累计时间接近灯管有效寿命时，应加强对出水水质的监测；
1.7.3 应保证灯管的额定功率和稳定的电压，当功率不足时，将影响杀菌效果；
1.7.4 消毒设备筒体内壁、灯管及石英玻璃管应经常清洗。清洗时先用棉布蘸酒精擦拭，然后用柔软干布擦净，勿用手直接接触已擦净的灯管表面；
1.7.5 紫外线灯管有强烈的辐射，工作人员观察和接近灯管时，应戴有色眼镜和穿戴工作服与手套，防止灼伤眼睛和皮肤；
1.7.6 因紫外线消毒没有余氯作用，需注意给水管网的施工质量并加强管理，并应有消毒后不再被污染的措施。
1.8 可选用的安装方法
1.8.1 可安装在高位水箱生活出水管上，推荐流量 ≥ 设计秒流量；
1.8.2 可安装在水泵压水管上，有气压水罐时不设止回阀，推荐流量 > 水泵组同时工作流量；
1.8.3 可安装在水泵压水管上，无气压水罐时设缓闭止回阀，推荐流量 > 水泵组同时工作流量；
1.8.4 可安装在水泵吸水管上，推荐流量 > 水泵组同时工作流量。

2. 次氯酸钠消毒法——使用次氯酸钠发生器
2.1 次氯酸钠发生器工作原理
无隔膜电解3%~4%食盐水产生次氯酸钠（NaClO）溶液（有效氯浓度一般为8-10g/L）。
2.2 次氯酸钠发生器设备组成
次氯酸钠发生器设备由溶盐系统、电解槽、贮液箱、冷却水系统及整流配电系统等组成；电解槽由贮液箱的液位控制其开、停。
2.3 适用条件
2.3.1 环境温度0~40°C，空气中最大相对湿度 < 90%（相当于空气温度20°C±5°C）；
2.3.2 自来水作为冷却水。
2.4 主要技术参数
2.4.1 有效氯浓度：次氯酸钠溶液氧化能力的强弱用有效氯浓度定量表示。表示每升溶液具有的氧化能力，单位g/L；溶液中每含有1g次氯酸钠则含有效氯0.953g。
2.4.2 有效氯产量：次氯酸钠发生器的产量用有效氯表示，其数值等于设备在额定状态下工作时，每小时生成有效氯的质量，单位g/h。
2.4.3 交流电耗：次氯酸钠发生器在额定状态下运转时，每生成1kg有效氯，设备整机所消耗的交流电能称为交流电耗，单位kWh/kg；合格产品交流电耗一般为6.0~10kWh/kg。
2.4.4 盐耗：次氯酸钠发生器在额定状态下运转时，每生成1kg有效氯所消耗NaCl的质量称为盐耗，单位为kg/kg；合格产品盐耗一般为4~6.5kg/kg。
2.5 消毒特点
2.5.1 消毒杀菌效果好，并有持续杀菌能力；
2.5.2 消毒液可避光贮存；
2.5.3 消毒液易随水量变化实现自动投加。
2.6 安装使用注意事项
2.6.1 次氯酸钠发生器与配电装置宜分室放置；
2.6.2 定期清洗电极，水硬度不同，清洗周期亦不同；
2.6.3 发生器产生的氢气应排出室外，其管口应远离火源，操作间照明用安全防爆灯，室内应具有良好的通风设施；
2.6.4 发生器旁应有给水排水设施；
2.6.5 注意接地保护等问题。
2.7 管理要求
2.7.1 消毒设备应由专人管理，管理人员必须熟悉各部件的性能及使用方法，定期进行检修、保养、维修；
2.7.2 保证设备运行时盘的浓度、电解温度、电解电流、电解电压等；
2.7.3 应定期拆检清洗电极，检查极板（管）；
2.7.4 应定期检测水中余氯。
2.8 选用方法
2.8.1 可选用的投加方法：
a. 可重力投加在贮水池进水口处；
b. 可用计量泵投加在贮水池进水口处；
c. 在水泵水箱供水系统中，可重力投加在水池内水泵吸水口前；
d. 在水泵水箱供水系统中，可用计量泵投加在水池内水泵吸水口前；
e. 在水泵水箱供水系统中，可用计量泵投加在水泵组出水干管上。
2.8.2 消毒液投加量：
a. 采用在水池进水口处投加消毒液时，可每日定时投加，也可与水泵联动，由水池出水余氯量控制投加量，设计人员可根据具体工程用水规律和水池容积等因素决定每日工作制和设备产氯量；
b. 采用在水泵吸水口（或出水干管）投加消毒液时，投加应与水泵联动，并保证在屋顶水箱中有一定的接触时间，由水箱出水余氯量控制投加量，设计人员可以根据水泵流量和水箱容积等因素选择设备产氯量。
c. 一个工程中宜选用两台同型号发生器，可单独运行，也可以并联运行，以适应水量和季节变化引起的投加量变化。
d. 投加与水泵的联动控制由个体工程设计。

3. 二氧化氯消毒法——使用电解法二氧化氯复合消毒剂发生器
3.1 电解法二氧化氯复合消毒剂发生器工作原理
3.1.1 在有隔膜及中性电极作用下电解饱和食盐水，产生以氧气为主，二氧化氯为辅的复合消毒剂；
3.1.2 二氧化氯复合消毒剂中按重量计，Cl2气体可占复合气体的10%左右。
