【17CG34】 橡胶支座钢筋混凝土板式楼梯

17CG34 橡胶支座钢筋混凝土板式楼梯 参考图集

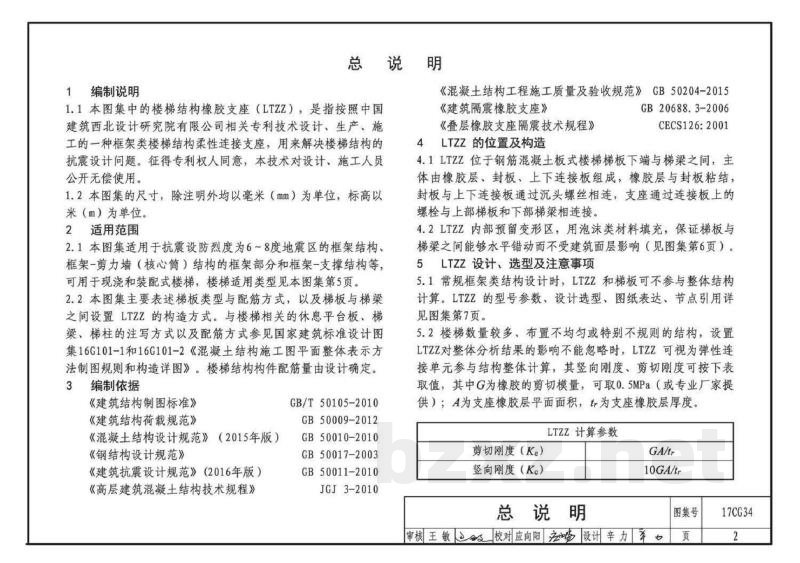

1 总说明
1.1 本图集中的楼梯结构橡胶支座（LTZZ），是指按照中国建筑西北设计研究院有限公司相关专利技术设计、生产、施工的一种框架类楼梯结构柔性连接支座，用来解决楼梯结构的抗震设计问题。
1.2 本图集的尺寸，除注明外均以毫米（mm）为单位，标高以米（m）为单位。

2 适用范围
2.1 本图集适用于抗震设防烈度为6~8度地震区的框架结构、框架-剪力墙（核心筒）结构的框架部分和框架-支撑结构等，可用于现浇和装配式楼梯。楼梯适用类型见本图集第5页。
2.2 本图集主要表述梯板类型与配筋方式，以及梯板与梯梁之间设置LTZZ的构造方式。与楼梯相关的休息平台板、梯梁、梯柱的注写方式以及配筋方式参见国家建筑标准设计图集16G101-1和16G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详详图》。楼梯结构构件配筋量由设计确定。

3 编制依据
- 《建筑结构制图标准》
- 《建筑结构荷载规范》
- 《混凝土结构设计规范》（2015年版）
- 《钢结构设计规范》
- 《建筑抗震设计规范》（2016年版）
- 《高层建筑混凝土结构技术规程》
- GB/T50105-2010、GB50009-2012、GB50010-2010、GB50017-2003、GB50011-2010、JGJ3-2010
- 《建筑隔震橡胶支座》
- 《叠层橡胶支座隔震技术规程》

4 LTZZ的位置及构造
4.1 LTZZ位于钢筋混凝土板式楼梯梯板下端与梯梁之间，主体由橡胶层、封板、上下连接板组成。橡胶层与封板粘结，封板与上下连接板通过沉头螺丝相连，支座通过连接板上的螺栓与上部梯板和下部梯梁相连接。
4.2 LTZZ内部预留变形区，用泡沫类材料填充，保证梯板与梯梁之间能够水平错动而不受建筑面层影响。

5 LTZZ设计、选型及注意事项
5.1 常规框架类结构设计时，LTZZ和梯板可不参与整体结构计算。LTZZ的型号参数、设计选型、图纸表达、节点引用详见图集第7页。
5.2 楼梯数量较多、布置不均或特别不规则的结构，设置LTZZ对整体分析结果的影响不能忽略时，LTZZ可视为弹性连接单元参与结构整体计算，其竖向刚度、剪切刚度可按下表取值：其中G为橡胶的剪切模量（可取0.5MPa或由专业厂家提供），A为支座橡胶层平面面积，t为支座橡胶层厚度。

LTZZ计算参数：
- 剪切刚度 (Ke) = GA / (t * r)
- 竖向刚度 (Kv) = 10GA / (t * r)

5.3 注意事项：LTZZ下部的悬挑板可能影响梯段净高，此时可通过减小悬悬挑板厚或改变节点方式等措施解决；另外，梯板在LTZZ部位的厚度可能会减小，如果不满足抗剪承载力要求，可通过适当降低悬挑板标高解决。

6 楼梯梯板类型、配筋构造及构件代号
6.1 根据梯板形式，本图集将设LTZZ的钢筋混凝土板式楼梯梯板分为ATb、BTb、CTb、DTb四种类型：
- ATb型：由LTZZ和踏步段构成；
- BTb型：由低端平板（挑板）、LTZZ和踏步段构成；
- CTb型：由LTZZ、踏步段和高端平板构成；
- DTb型：由低端平板（挑板）、LTZZ、踏步段和高端平板构成。
详细的梯板类型及配筋构造见图集第14~21页。

6.2 构件代号：
- 平台板：PTB
- 楼梯梁：TL
- 梯框梁：TKL
- 梯柱：TZ
构件代号后的编号用于区分具体构件。

7 LTZZ的作用机理
7.1 在地震作用下，梯板下端与梯梁之间的LTZZ产生水平变位，释放梯板的“剪刀撑”效应。梯板的“剪刀撑”效应是楼梯对主体结构刚度、规则性产生不利影响的主要因素，地震时会造成楼梯部位应力集中，导致梯板拉压破坏、梯梁剪扭破坏、梯柱压弯或剪切破坏，以及与楼梯结构直接相连的主体结构框架柱剪切破坏等。由于LTZZ刚度较小，地震时发生水平变位，能有效释放局部集中应力，减少楼梯结构构件的破坏。
7.2 大震作用下，如果梯柱率先破坏，LTZZ可作为楼梯结构的二道防线，避免其先于主体结构倒塌。框架类结构楼梯间的梯柱截面通常较小，大震时梯柱两端率先破坏较难避免。梯柱破坏后，LTZZ通过其与主体结构的拉结力（橡胶层的抗压、抗拉、抗剪承载力），使梯板在水平向、竖向不会脱离平台梁（或楼层梁），提高楼梯结构的大震安全性。
7.3 试验结果表明，振动台试验显示LTZZ在大震时水平滑动明显，能有效降低楼梯构件对主体结构的影响，降低梯柱、梯梁、梯板的破坏程度。

8 LTZZ材料及性能要求
8.1 橡胶剪切模量的取值范围为：0.4MPa ≤ G < 0.6MPa。
8.2 橡胶极限拉应力 > 1.5MPa。
8.3 橡胶其他力学性能、耐久性应满足《建筑隔震橡胶支座》GB20688.3相关规定。
8.4 泡沫类填充材料的极限抗压强度宜小于0.2MPa，其单轴极限压缩应变不应小于80%，且在施工过程中不发生破碎或大变形。
8.5 LTZZ连接螺栓的材料宜采用5.6级及以上性能等级，直径 ≥ 8mm，高度 > 80mm，且应设直径不小于16mm的端帽。螺栓沿横向（橡胶层宽度方向）两排布置，纵向间距 < 200mm，以保证其抗剪、抗拔承载力大于橡胶层的抗剪、抗拉承载力。
8.6 LTZZ连接板钢材采用Q235B，外露的连接板应采取防锈保护措施。
8.7 开式楼梯的LTZZ，其橡胶、外露钢板应采取防火保护措施，泡沫类材料的燃烧性能不应低于B级。
8.8 LTZZ的极限位移应满足层间位移角为1/40的变形需求。

9 施工要求
9.1 LTZZ应严格按照节点图施工，施工顺序为：支模 → 梯梁（悬挑板）和梯板钢筋绑扎 → LTZZ安装和定位 → 混凝土浇筑。
9.2 应严格控制施工误差：
- 9.2.1 LTZZ顶面的水平度误差不宜大于1%或5mm的较小值。
- 9.2.2 LTZZ平面位置与设计位置的偏差不应大于5mm。
- 9.2.3 LTZZ标高与设计标高的偏差不应大于5mm。
- 9.2.4 混凝土浇筑过程中，应采取措施保证LTZZ及其泡沫填充材料定位不发生扰动，并保证LTZZ下方及侧面混凝土的浇筑质量。

10 产品检验标准及要求
10.1 LTZZ的产品性能必须经检验合格，检验分为出厂外观检验和第三方橡胶材料物理性能检验两种类型。
10.2 产品出厂前应由检测部门进行外观质量检验并附合格证书。
10.3 单项工程产品的第三方橡胶材料物理性能检验不少于3组，并附检测报告。
10.4 检验标准参考《建筑隔震橡胶支座》GB20688.3-2006相关规定。

11 索引方法说明
通过节点编号（如17CG34X）可快速索引相关页面。
