【04J610-1】 特种门窗－变压器室钢门窗、配变电所钢大门、防射线门窗、冷藏库门、保温门、隔声门

适用于民用及工业建筑的变压器室钢门窗、配变电所钢大门、防射线门窗、冷藏库门、保温门、隔声门。

04J610-1

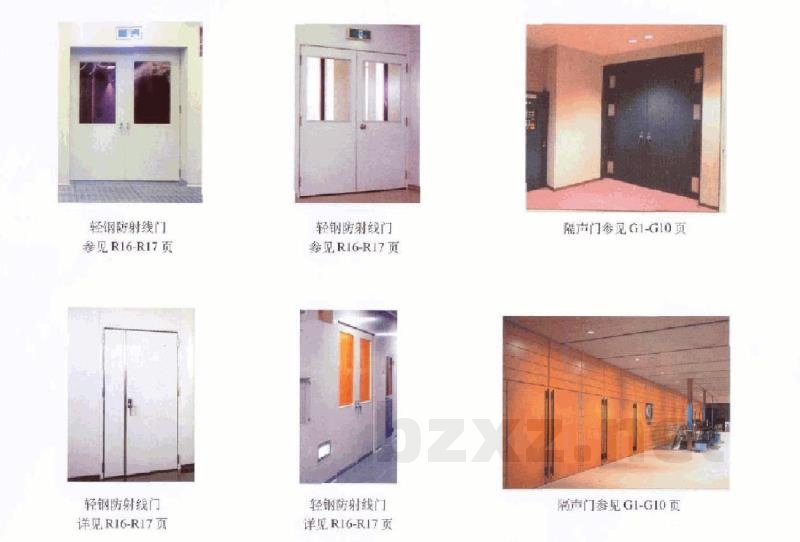

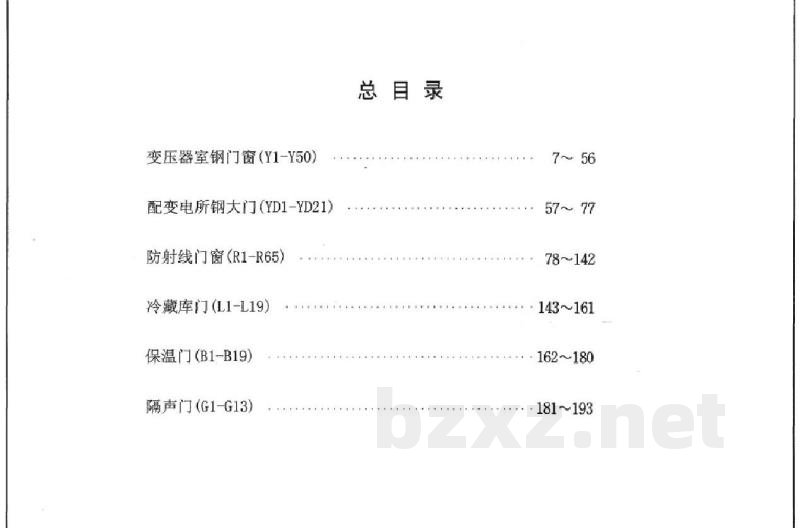

目录
总说明
变压器室钢门窗 (Y)
变压器室钢门窗说明 (Y1～Y3)
高式变压器室钢门窗组合类型选用图（一） (Y4)
高式变压器室钢门窗组合类型选用图（二） (Y5)
高式变压器室钢门窗组合类型选用图（三） (Y6)
低式及敞开式变压器室钢门选用图 (Y7)
YCA(B)1进风窗选用图 (Y8)
YCA2、3排风窗选用图 (Y9)
YCB2、3排风窗选用图 (Y10)
YMA1-2127、2427、2433、2436详图 (Y11)
YMA1-3033、3036详图 (Y12)
YMA2-2127、2427、2433、2436详图 (Y13)
YMA2-3033、3036详图 (Y14)
YMA3-2127、2427、2433、2436详图 (Y15)
YMA3-3033、3036详图 (Y16)
YMA4-21、24、30详图 (Y17)
YCA1进风窗详图 (Y18)
YCA2、YCA3窗型立面 (Y19)
YCA2、YCA3窗扇详图 (Y20)
YMB1-2127立面、剖面及详图 (Y21)
YMB1-2127详图 (Y22)
YMB1-2427、2433、2436立面、剖面图 (Y23)
YMB1-2427、2433、2436详图 (Y24)
YMB1-3033、3036立面、剖面图 (Y25)
YMB1-3033、3036详图（一） (Y26)
YMB1-3033、3036详图（二） (Y27)
YMB2-2127立面、剖面及详图 (Y28)
YMB2-2427、2433、2436立面、剖面图 (Y29)
YMB2-2427、2433、2436详图 (Y30)
YMB2-3033、3036立面、剖面图 (Y31)
YMB2-3033、3036详图（一） (Y32)
YMB2-3033、3036详图（二） (Y33)
YMB3-2127立面、剖面及详图 (Y34)
YMB3-2427、2433、2436立面、剖面及详图 (Y35)
YMB3-3033、3036立面、剖面图 (Y36)
YMB3-3033、3036详图 (Y37)
YMB1～3门扇骨架节点焊接示意（一） (Y38)
YMB1～3门扇骨架节点焊接示意（二） (Y39)
YMB4-21、24、30详图 (Y40)
YCB1进风窗详图 (Y41)
YCB2、YCB3骨架立面 (Y42)
YCB2、YCB3窗扇详图（一） (Y43)
YCB2、YCB3窗扇详图（二） (Y44)
门洞口及平台板埋件 (Y45)
T-1、2及预埋件详图 (Y46)
门过梁及门樘选用表 (Y47)
门过梁详图 (Y48)
门樘详图（高式变压器室门） (Y49)
门樘详图（低式变压器室门） (Y50)
配变电所钢大门 (YD)
配变电所钢大门说明 (YD1)
配变电所平开门选用图 (YD2)
平开门（YDM1）立面、剖面图（一） (YD3)
平开门（YDM1）详图（一） (YD4)
平开门（YDM1）立面、剖面图（二） (YD5)
平开门（YDM1）详图（二） (YD6)
平开门（YDM1）预埋件详图 (YD7)
配变电所推拉门选用图 (YD8)
单向推拉门（YDM2）立面、剖面图 (YD9)
双向推拉门（YDM2）立面、剖面图 (YD10)
推拉门（YDM2）详图 (YD11)
配变电所重叠上移门选用图 (YD12)
重叠上移门（YDM3）立面、剖面图 (YD13)
重叠上移门（YDM3）详图 (YD14)
重叠上移门（YDM3）预埋件详图 (YD15)
配变电所折叠门选用图 (YD16)
折叠门（YDM4）立面、剖面图（一） (YD17)
折叠门（YDM4）详图（一） (YD18)
折叠门（YDM4）立面、剖面图（二） (YD19)
折叠门（YDM4）详图（二） (YD20)
折叠门（YDM4）预埋件详图 (YD21)
防射线门窗 (R)
防射线门窗说明 (R1～R3)
防射线门一览表 (R4)
木质及轻钢平开门选用表 (R5)
木质及轻钢推拉门选用表 (R6)
钢质平开门选用表 (R7)
钢质推拉门选用表 (R8)
钢质电动推拉门选用表 (R9)
木质平开门（RMPa）立面 (R10)
木质平开门（RMPa）详图（一） (R11)
木质平开门（RMPa）详图（二） (R12)
木质推拉门（RMTa）立面 (R13)
木质推拉门（RMTa）详图（一） (R14)
木质推拉门（RMTa）详图（二） (R15)
轻钢平开门（RMPb）详图 (R16)
轻钢推拉门（RMTb）详图 (R17)
钢质平开门（RMPc）详图 (R18)
钢质平开门（RMPc）门框及门扇骨架 (R19)
钢质平开门（RMPc）过梁详图（一） (R20)
钢质平开门（RMPc）过梁详图（二） (R21)
钢质平开门（RMPc）门樘详图 (R22)
钢质单扇推拉门（RMTc）详图 (R23)
钢质双扇推拉门（RMTc）详图 (R24)
钢质推拉门（RMTc）详图 (R25)
钢质推拉门（RMTc）阻偏轮沟详图 (R26)
钢质单扇推拉门（-1021）型门扇骨架 (R27)
钢质单扇推拉门（-1521）型门扇骨架 (R28)
钢质单扇推拉门（-1821）型门扇骨架 (R29)
钢质双扇推拉门（-1521）型门扇骨架 (R30)
钢质双扇推拉门（-1821）型门扇骨架 (R31)
钢质双扇推拉门（-2124）型门扇骨架 (R32)
钢质双扇推拉门（-2424）型门扇骨架 (R33)
钢质推拉门（RMTc）门扇骨架详图（一） (R34)
钢质推拉门（RMTc）门扇骨架详图（二） (R35)
钢质推拉门（RMTc）衬铅门面板详图 (R36)
钢质推拉门（RMTc）侧盖缝板及门襟详图 (R37)
钢质推拉门（RMTc）门过梁详图（一） (R38)
钢质推拉门（RMTc）门过梁详图（二） (R39)
钢质推拉门（RMTc）门樘详图 (R40)
钢质电动单扇推拉门（RMDc）详图 (R41)
钢质电动双扇推拉门（RMDc）详图 (R42)
钢质电动推拉门（RMDc）详图（一） (R43)
钢质电动推拉门（RMDc）详图（二） (R44)
钢质电动推拉门（RMDc）阻偏轮沟详图 (R45)
钢质电动推拉门（RMDc）地面轨阻偏轮沟 (R46)
钢质电动单扇推拉门（-2124）型门扇骨架 (R47)
钢质电动单扇推拉门（-2424）型门扇骨架 (R48)
钢质电动双扇推拉门（-3030）型门扇骨架 (R49)
钢质电动双扇推拉门（-3336）型门扇骨架 (R50)
钢质电动双扇推拉门（-3636）型门扇骨架 (R51)
钢质电动推拉门（RMDc）门扇骨架详图（一） (R52)
钢质电动推拉门（RMDc）门扇骨架详图（二） (R53)
钢质电动推拉门（RMDc）门扇骨架详图（三） (R54)
钢质电动推拉门（RMDc）衬铅门面板详图（一） (R55)
钢质电动推拉门（RMDc）衬铅门面板详图（二） (R56)
钢质电动推拉门（RMDc）侧盖缝板及门襟详图 (R57)
钢质电动推拉门（RMDc）门过梁详图（一） (R58)
钢质电动推拉门（RMDc）门过梁详图（二） (R59)
钢质电动推拉门（RMDc）门樘详图 (R60)
木质开平窗选用表 (R61)
木质固定窗选用表 (R62)
木质开平窗（RCP）详图（一） (R63)
木质开平窗（RCP）详图（二） (R64)
木质固定窗（RCG）详图 (R65)
冷藏库门 (L)
冷藏库门说明 (L1)
手动开平冷藏库门选用表 (L2)
手动开平冷藏库门节点详图 (L3)
手动推拉冷藏库门选用表 (L4)
单扇手动推拉冷藏库门（土建库） (L5)
单扇手动推拉冷藏库门（装配库） (L6)
双扇手动推拉冷藏库门（土建库） (L7)
双扇手动推拉冷藏库门（装配库） (L8)
手动推拉冷藏库门节点 (L9)
电动推拉冷藏库门选用表 (L10)
单扇电动推拉冷藏库门（土建库） (L11)
单扇电动推拉冷藏库门（装配库） (L12)
双扇电动推拉冷藏库门（土建库） (L13)
双扇电动推拉冷藏库门（装配库） (L14)
电动推拉冷藏库门节点（土建库） (L15)
电动推拉冷藏库门节点（装配库） (L16)
电动直升冷藏库门 (L17)
电动直升冷藏库门节点（土建库） (L18)
电动直升冷藏库门节点（装配库） (L19)
保温门 (B)
保温门说明 (B1)
木质平开保温门选用表 (B2)
木质平开保温门（BMMP）立面 (B3)
木质平开保温门（BMMP）详图 (B4)
钢质、铝质平开保温门选用表（一） (B5)
钢质、铝质平开保温门选用表（二） (B6)
钢质、铝质平开保温门（BMGP、BMLP）立面（一） (B7)
钢质、铝质平开保温门（BMGP、BMLP）立面（二） (B8)
钢质平开保温门（BMGP）详图 (B9)
铝质平开保温门（BMLP）详图 (B10)
钢质自由保温门选用表 (B11)
钢质自由保温门（BMGZ）立面 (B12)
钢质自由保温门（BMGZ）详图 (B13)
钢质提升保温门选用表 (B14)
钢质提升保温门（BMGS） (B15)
钢质提升保温门（BMGS）详图 (B16)
钢质推拉保温门选用表 (B17)
钢质推拉保温门（BMGT） (B18)
钢质推拉保温门（BMGT）详图 (B19)
隔声门 (G)
隔声门说明 (G1)
隔声门选用表 (G2)
隔声门（-0921a～3336a）立面 (G3)
隔声门（-0921a～3336a）详图 (G4)
隔声门（-0921b～3336b）立面 (G5)
隔声门（-0921b～3336b）详图 (G6)
隔声门（-0921c～3336c）立面 (G7)
隔声门（-0921c～3336c）详图 (G8)
隔声门（-0921d～3336d）立面 (G9)
隔声门（-0921d～3336d）详图 (G10)
防火隔声门（-0921e～3336e）立面 (G11)
防火隔声门（-0921e～3336e）详图 (G12)
隔声门（-0921f～1521f）立面及详图 (G13)
