【03J611-4】 铝合金、彩钢、不锈钢夹芯板大门

铝合金、彩钢、不锈钢夹芯板大门图集

中华人民共和国建设部
中国建筑标准设计研究所
主编单位：江苏金秋竹门业有限公司
实行日期：2003年2月15日

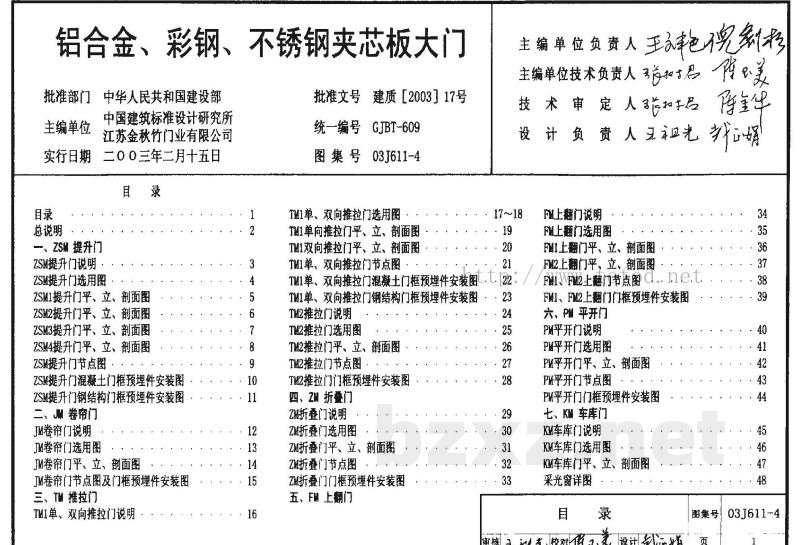

目录
一、ZSM提升门
- ZSM提升门说明
- ZSM提升门选用图
- ZSM1提升门平、立、剖面图
- ZSM2提升门平、立、剖面图
- ZSM3提升门平、立、剖面图
- ZSM4提升门平、立、剖面图
- ZSM提升门节点图
- ZSM提升门混凝土门框预埋件安装图
- ZSH提升门钢结构门框预埋件安装图
二、JM卷帘门
- JM卷帘门说明
- JM卷帘门选用图
- JM卷帘门平、立、剖面图
- JM卷帘门节点图及门框预埋件安装图
三、TM推拉门
- TM单、双向推拉门说明
- TM单、双向推拉门选用图
- TM1单向推拉门平、立、面图
- TM1双向推拉门平、立、面图
- TM1单、双向推拉门节点图
- TM1单、双向推拉门混凝土门框预埋件安装图
- TM1单、双向推拉门钢结构门框预埋件安装图
- TM2推拉门说明
- TM2推拉门选用图
- TM2推拉门平、立、剖面图
- TM2推拉门节点图
- TM2推拉门门框预埋件安装图
四、ZM折叠门
- ZM折叠门说明
- ZM折叠门选用图
- ZM折叠门平、立、剖面图
- ZM折叠门节点图
- ZM折叠门门框预埋件安装图
五、FM上翻门
- FM上翻门说明
- FM上翻门选用图
- FH1上翻门平、立、剖面图
- FH2上翻门平、立、剖面图
- FM1、FM2上翻门节点图
- FM1、FM2上翻门门框预埋件安装图
六、PM平开门
- PM平开门说明
- PM平开门选用图
- PM平开门平、立、剖面图
- PM平开门节点图
- PM平开门门框预埋件安装图
七、KM车库门
- KM车库门说明
- KM车库门选用图
- KM车库门平、立、剖面图
- 采光窗详图

批准文号：建质［2003］17号
统一编号：G.JBT-609
图集号：03J611-4

1 设计依据
总说明：本图集根据下列文件、标准和规范编制：
- 《2001年下半年国家建筑标准设计编制工作计划》（建设部建设〔2001〕169号文）
- 《建筑门窗术语》 GB5823-86
- 《建筑门窗洞口尺寸系列》 GB5824-86
- 《金属面硬质聚氨酯夹芯板》 TC/T868-2000
- 《金属面岩棉、矿渣棉夹芯板》 TC/T869-2000
- 《建筑用压型钢板》 GB/T12755-91
- 《铝合金建筑型材》 GB/T5237-2000

2 适用范围
2.1 本图集适用于工业与民用建筑，如厂房、车库、机库、仓储等建筑物。
2.2 门洞口设置宽度为2100～42000mm，高度为2100～18600mm，门扇厚度为42～530mm。适用于钢筋混凝土、各种砌体和钢结构墙体。砌体墙需配置钢筋混凝土门框或钢门框，钢结构墙体需配置钢门框。门框按工程设计。
2.3 本图集的各种门适用于基本风压 $\le$ 0.7KPa，漏度在 -40°C～40°C 的地区。
2.4 本图集供建筑设计人员选用和施工单位安装使用。

3 选用说明
3.1 门类代号：本图集包括提升门、卷帘门、推拉门、折叠门、上翻门、平开门、车库门七种门型，均有电动和手动两种型式。即：ZSM提升门、JM卷帘门、TM推拉门、ZM折叠门、FM上翻门、PM平开门、KM车库门。
3.2 门型选用代号：D：电动；S：手动。
3.3 选用示例：
- 电动提升门：洞口宽度4000mm、洞口高度3600mm，2型带遥控，代号：DZSM2-4036-Y。
3.4 本图集中各种规格产品的电动开门机、五金零件、门扇及附件均由专业生产厂配套供应。
3.5 本图集中各规格门型的门扇均有铝合金、彩钢、不锈钢为面板的三种夹芯板可供用户选用。
3.6 电动门型不安装开门机及功能开关部分，即为手动门型，本图集制图以电动门为例。

4 包装、运输、贮存及其它
4.1 门扇出厂应随带产品合格证、产品说明书、装箱单。
4.2 门扇应用泡沫衬垫、塑料薄膜封后再用封箱带封扎牢固。
4.3 附件用包装箱或打包带紧固。包装箱上标志应符合 GB191《包装储运图示标志》、GB6388《运输包装收发货标志》标准。
4.4 各类门附件及开门机应存放在干燥、通风处，不得与酸碱或油脂等化学物品混合贮存。
4.5 本图集所有尺寸除注明者外，均以毫米（mm）为单位。
4.6 索引方法：图集号：03J611-4，详图号：X，详图页次：X。
