【05SJ811】 《建筑设计防火规范》图示

国家建筑标准设计图集 05SJ811
《建筑设计防火规范》图示

批准部门：中华人民共和国建设部
主编单位：公安部天津消防研究所、中国建筑标准设计研究院
实行日期：二〇〇五年十二月一日
批准文号：建质[2005]201号
统一编号：GJBT-881
图集号：05SJ811

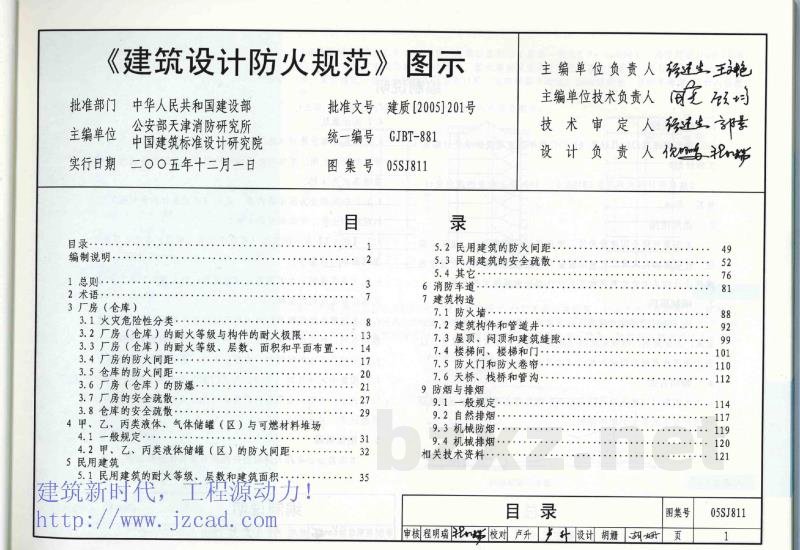

目录
编制说明
1 总则
2 术语
3 厂房（仓库）
3.1 火灾危险性分类
3.2 厂房（仓库）的耐火等级与构件的耐火极限
3.3 厂房（仓库）的耐火等级、层数、面积和平面布置
3.4 厂房的防火间距
3.5 仓库的防火间距
3.6 厂房（仓库）的防爆
3.7 厂房的安全疏散
3.8 仓库的安全疏散
4 甲、乙、丙类液体、气体储罐（区）与可燃材料堆场
4.1 一般规定
4.2 甲、乙、丙类液体储罐（区）的防火间距
5 民用建筑
5.1 民用建筑的耐火等级、层数和建筑面积
5.2 民用建筑的防火间距
5.3 民用建筑的安全疏散
5.4 其它
6 消防车道
7 建筑构造
7.1 防火墙
7.2 建筑构件和管道井
7.3 屋顶、闷顶和建筑缝隙
7.4 楼梯间、楼梯和门
7.5 防火门和防火卷帘
7.6 天桥、栈桥和管沟
9 防烟与排烟
9.1 一般规定
9.2 自然排烟
9.3 机械防烟
9.4 机械排烟
相关技术资料

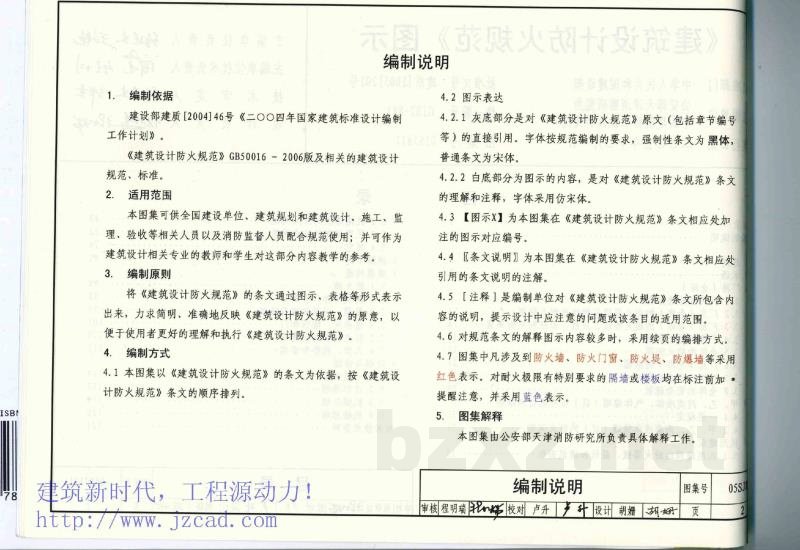

编制说明
1. 编制依据
1.1 建设部建质[2004]46号《二OO四年国家建筑标准设计编制工作计划》。
1.2 《建筑设计防火规范》GB50016-2006版及相关的建筑设计规范、标准。
2. 适用范围
本图集可供全国建设单位、建筑规划和建筑设计、施工、监理、验收等相关人员以及消防监督人员配合规范使用；并可作为建筑设计相关专业的教师和学生对这部分内容教学的参考。
3. 编制原则
将《建筑设计防火规范》的条文通过图示、表格等形式表示出来，力求简明、准确地反映《建筑设计防火规范》的原意，以便于使用者更好地理解和执行《建筑设计防火规范》。
4. 编制方式
4.1 本图集以《建筑设计防火规范》的条文为依据，按《建筑设计防火规范》条文的顺序排列。
4.2.1 灰底部分是对《建筑设计防火规范》原文（包括章节编号等）的直接引用。字体按规范编制的要求，强制性条文为黑体，普通条文为宋体。
4.2.2 白底部分为图示的内容，是对《建筑设计防火规范》条文的理解和注释，字体采用仿宋体。
4.3 【图示X】为本图集在《建筑设计防火规范》条文相应处加注的图示对应编号。
4.4 【条文说明】为本图集在《建筑设计防火规范》条文相应处引用的条文说明的注解。
4.5 【注释】是编制单位对《建筑设计防火规范》条文所包含内容的说明，提示设计中应注意的问题或该条目的适用范围。
4.6 对规范条文的解释图示内容较多时，采用续页的编排方式。
4.7 图集中凡涉及到防火墙、防火门窗、防火堤、防爆墙等采用红色表示。对耐火极限有特别要求的隔墙或楼板均在标注前加“提醒注意”，并采用蓝色表示。
5.1 图集解释
本图集由公安部天津消防研究所负责具体解释工作。

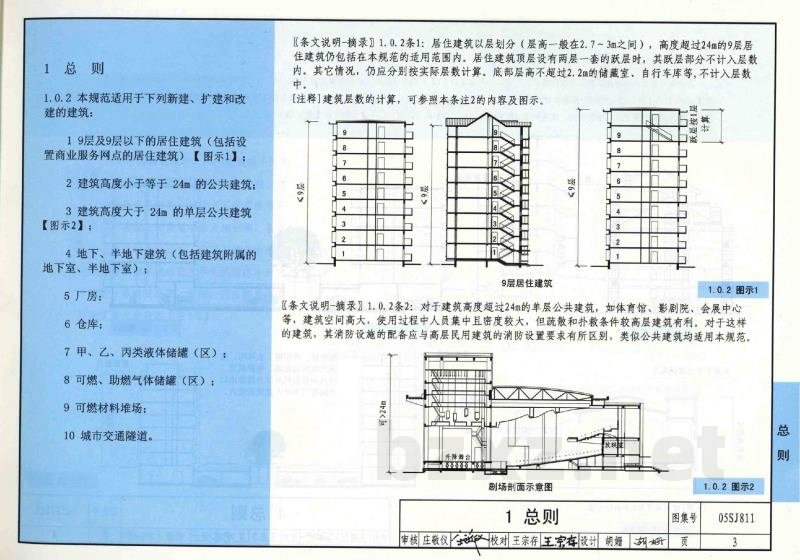

1 总则
1.0.2 本规范适用于下列新建、扩建和改建的建筑：
1. 19层及9层以下的居住建筑（包括设置商业服务网点的居住建筑）【图示1】；
2. 建筑高度小于等于24m的公共建筑；
3. 建筑高度大于24m的单层公共建筑【图示2】；
4. 地下、半地下建筑（包括建筑附属的地下室、半地下室）；
5. 厂房；
6. 仓库；
7. 甲、乙、丙类液体储罐（区）；
8. 可燃、助燃气体储罐（区）；
9. 可燃材料堆场；
10. 城市交通隧道。

【条文说明-摘录】

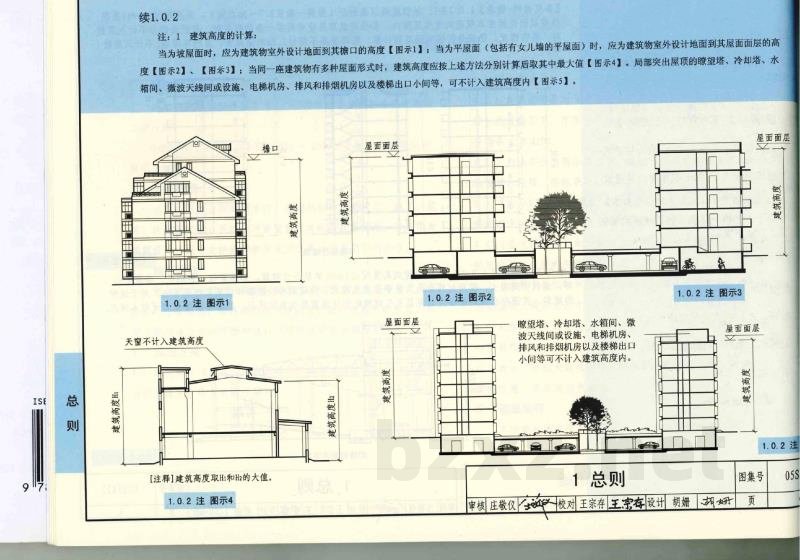

1.0.2条1：居住建筑以层划分（层高一般在2.7~3m之间），高度超过24m的9层居住建筑仍包括在本规范的适用范围内。居住建筑顶层设有两层一套的跃层时，其跃层部分不计入层数内。其它情况，仍应分别按实际层数计算。底部层高不超过2.2m的储藏室、自行车库等，不计入层数。
