【04S409】 建筑排水用柔性接口铸铁管安装

1、 编制背景 以前很多工程技术人员将淘汰手工翻砂，承插式水泥打口的排水铸铁管，误认为淘汰排水铸铁管。《建筑给水排水设计规范》GB50015-2003中4.5.1条第2款规定：“建筑内部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件”。目前市场上有按不同产品标准生产的多种柔性接口排水铸铁管，它们在性能和尺寸上有些差异。工程建设标准化协会编制了《建筑排水柔性接口铸铁管管道工程技术规程》CECCS168：2004。为了更好地推广使用，我们组织了6家生产企业编制了本图集。 2、 适用范围和编制内容 2.1本图集适用于民用及一般工业建筑DN≤300的排水管道的设计和施工。 2.2总说中详细介绍了建筑排水用柔性接口铸铁管的选用、敷设和安装要求。 2.3图纸部分编制了接口连接图、立管（横管）安装图、安装节点详图、常用管件组合尺寸表，各种管材及管件表。 3、 技术要点： 3.1图集编入了按4个产品标准生产的管材及管件，它们包括了卡箍式和法兰承插式两类5种接口方式。 3.2通常明装宜采用卡箍式接口，暗装和埋地宜采用法兰承插式接口。 3.3同一个工程应采用同一品牌的产品，以保证接口质量。 4、 使用方法： 4.1设计人员可按本图集选择管材及接口种类，进行系统设计和排细部尺寸，将图集引用到设计文件中。 4.2 施工单位可按本图集要求确定接口及支吊架的位置，并按节点详图等进行施工。

04S409：建筑排水用柔性接口铸铁管安装

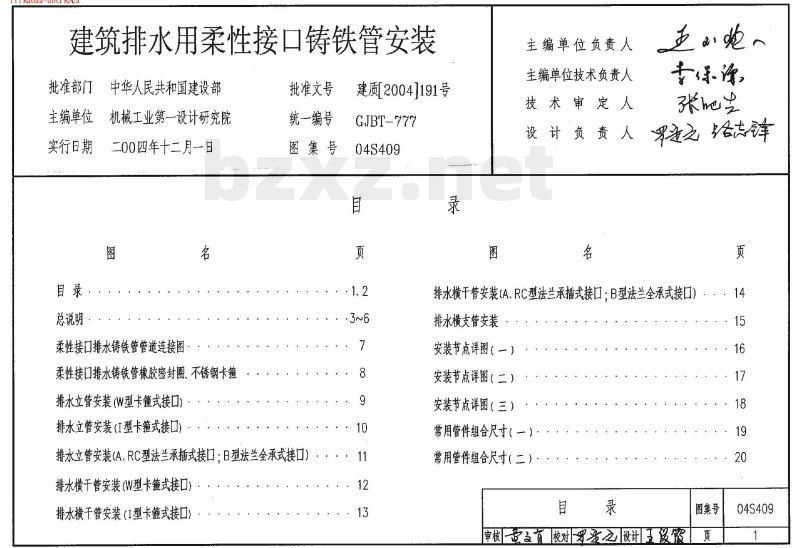

目录

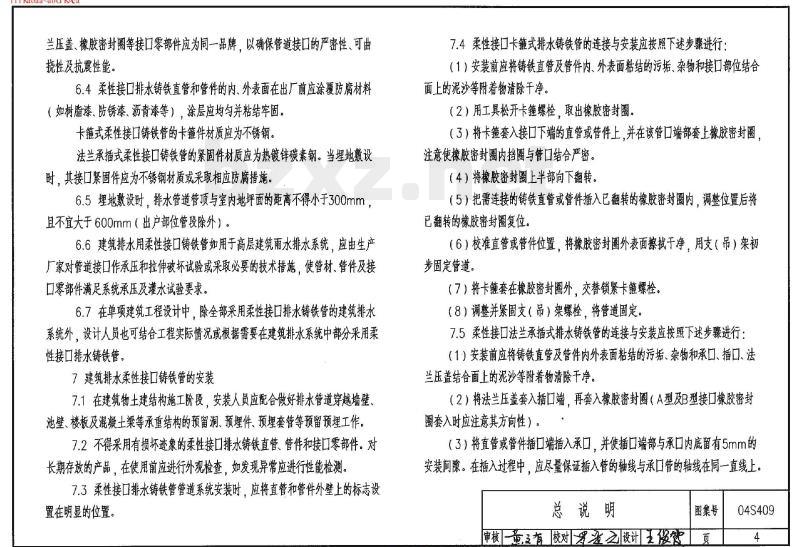

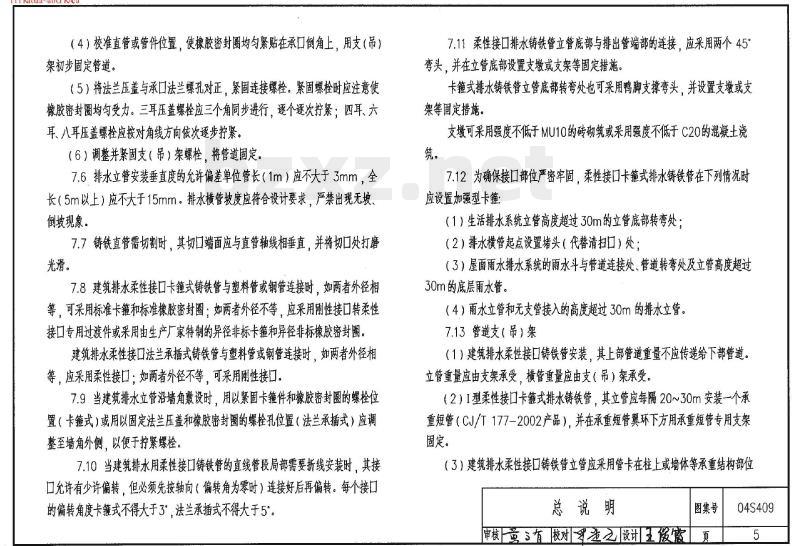

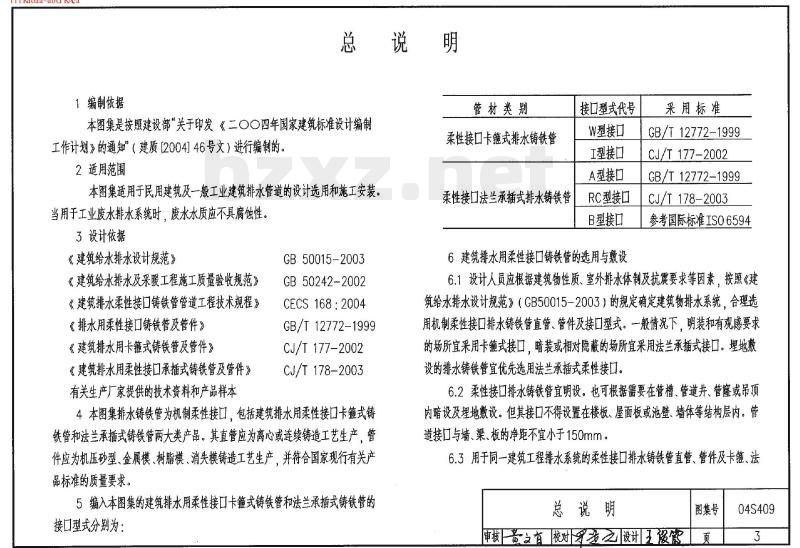

总说明
柔性接口排水铸铁管管道连接图
柔性接口排水铸铁管橡胶密封圈、不锈钢卡箍
排水立管安装（W型卡箍式接口）
排水立管安装（I型卡箍式接口）
排水立管安装（A、RC型法兰式承插式接口；B型法兰全承式接口）
排水横干管安装（W型卡箍式接口）
排水横干管安装（I型卡箍式接口）
排水横干管安装（A、RC型法兰承插式接口；B型法兰全承式接口）
排水横支管安装
安装节点详图（一）
安装节点详图（二）
安装节点详图（三）
常用管件组合尺寸（一）
常用管件组合尺寸（二）
常用管件组合尺寸（三）
常用管件组合尺寸（四）
常用管件组合尺寸（五）
常用管件组合尺寸（六）
常用管件组合尺寸（七）
常用管件组合尺寸（八）
常用管件组合尺寸（九）
常用管件组合尺寸（十）
常用管件组合尺寸（十一）
W型柔性接口排水铸铁管直管及管件（一）
W型柔性接口排水铸铁管直管及管件（二）
W型柔性接口排水铸铁管直管及管件（三）
W型柔性接口排水铸铁管直管及管件（四）
I型柔性接口排水铸铁管直管及管件（一）
I型柔性接口排水铸铁管直管及管件（二）
I型柔性接口排水铸铁管直管及管件（三）
I型柔性接口排水铸铁管直管及管件（四）
I型柔性接口排水铸铁管直管及管件（五）
I型柔性接口排水铸铁管直管及管件（六）
A型柔性接口排水铸铁管直管及管件（一）
A型柔性接口排水铸铁管直管及管件（二）
A型柔性接口排水铸铁管直管及管件（三）
A型柔性接口排水铸铁管直管及管件（四）
RC型柔性接口排水铸铁管直管及管件（一）
RC型柔性接口排水铸铁管直管及管件（二）
RC型柔性接口排水铸铁管直管及管件（三）
RC型柔性接口排水铸铁管直管及管件（四）
RC型柔性接口排水铸铁管直管及管件（五）
B型柔性接口排水铸铁管直管及管件（一）
B型柔性接口排水铸铁管直管及管件（二）
B型柔性接口排水铸铁管直管及管件（三）
B型柔性接口排水铸铁管直管及管件（四）
