【国家标准(GB)】 土工布透水性测定方法

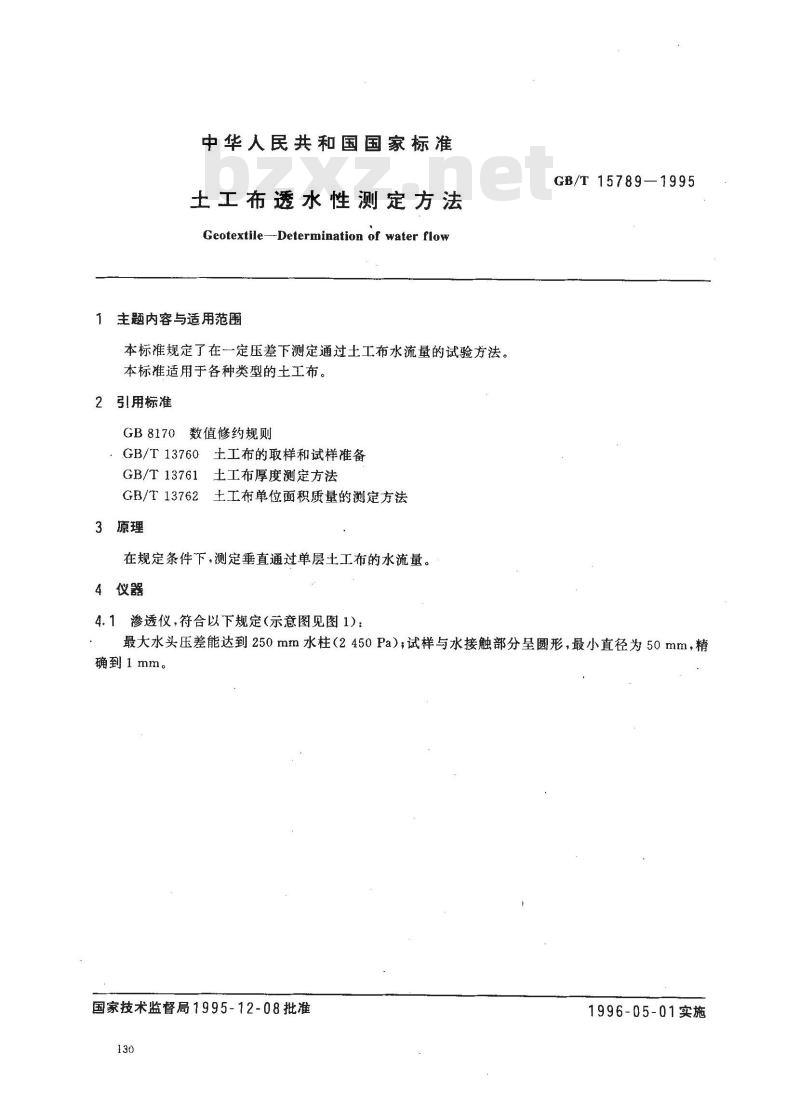

中华人民共和国国家标准
土工布透水性测定方法
Geotextile--Determination of water flow1主题内容与适用范围
本标准规定了在一定压差下测定通过土工布水流量的试验方法。本标准适用于各种类型的土工布。2 引用标准
GB8170数值修约规则
GB/T13760土工布的取样和试样准备GB/T13761土工布厚度测定方法
GB/T13762土工布单位面积质量的测定方法3原理
在规定条件下，测定垂直通过单层土工布的水流量。4仪器
4.1渗透仪，符合以下规定（示意图见图1)：GB/T 15789—1995
最大水头压差能达到250mm水柱（2450Pa)；试样与水接触部分呈圆形，最小直径为50mm，精确到 1 mm。
国家技术监督局1995-12-08批准130
1996-05-01实施
出水口
4.2秒表，计时精度0.1s。
4.3温度计，测量精度0.1℃。
4.4量简，测量精度10mL。
4.5钢尺，分度值1mm。
GB/T 15789-1995
入水口

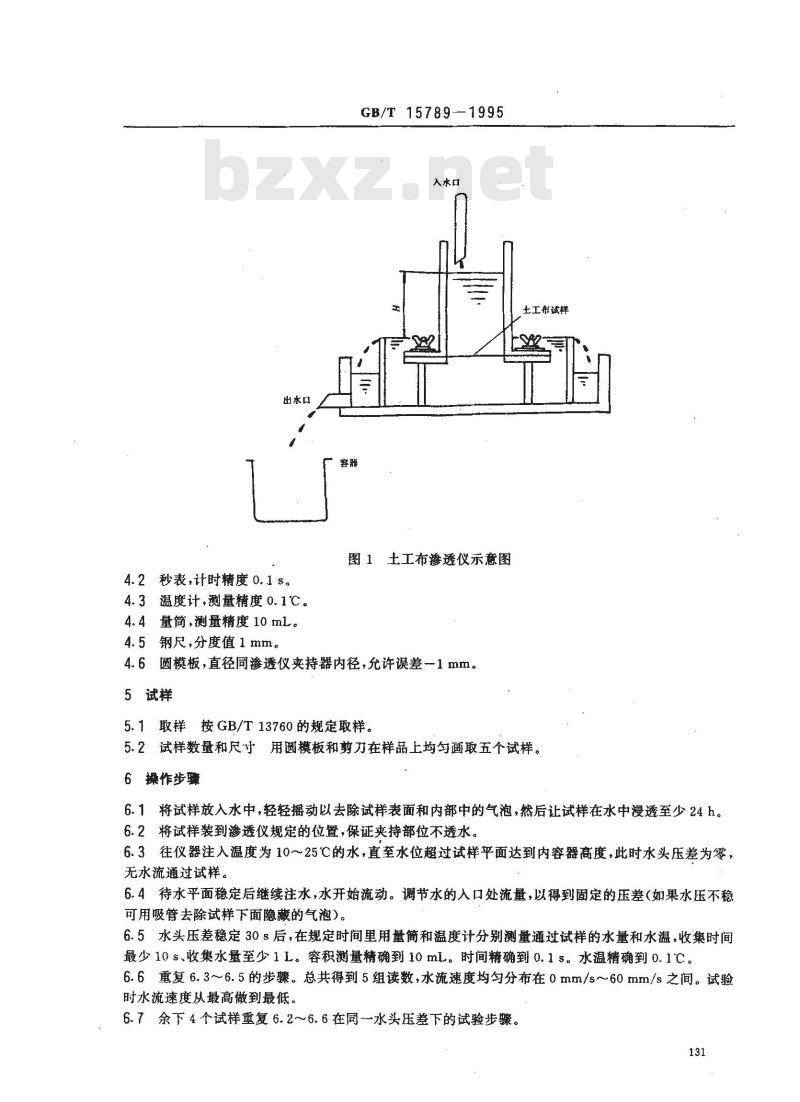

图1土工布渗透仪示意图
4.6圆模板，直径同渗透仪夹持器内径，允许误差-1mm。5试样
5.1取样按GB/T13760的规定取样。土工布试样
5、2试样数量和尺寸用圆模板和剪刀在样品上均匀画取五个试样。6操作步骤
6.1将试样放入水中，轻轻摇动以去除试样表面和内部中的气泡，然后让试样在水中浸透至少24 h。6.2将试样装到渗透仪规定的位置，保证夹持部位不透水。6.3往仪器注入温度为10～25℃的水，直至水位超过试样平面达到内容器高度，此时水头压差为零，无水流通过试样。
6.4待水平面稳定后继续注水，水开始流动。调节水的入口处流量，以得到固定的玉差（如果水压不稳可用吸管去除试样下面隐蔽的气泡）。6.5水头压差稳定30s后，在规定时间里用量简和温度计分别测量通过试样的水量和水温，收集时间最少10s、收集水量至少1 L。容积测量精确到10mL。时间精确到0.1 s。水温精确到0.1℃C。6.6重复6.3~~6.5的步骤。总共得到5组读数，水流速度均匀分布在0mm/s～60mm/s之间。试验时水流速度从最高做到最低。
6.7余下4个试样重复6.2~6.6在同水头压差下的试验步骤。131

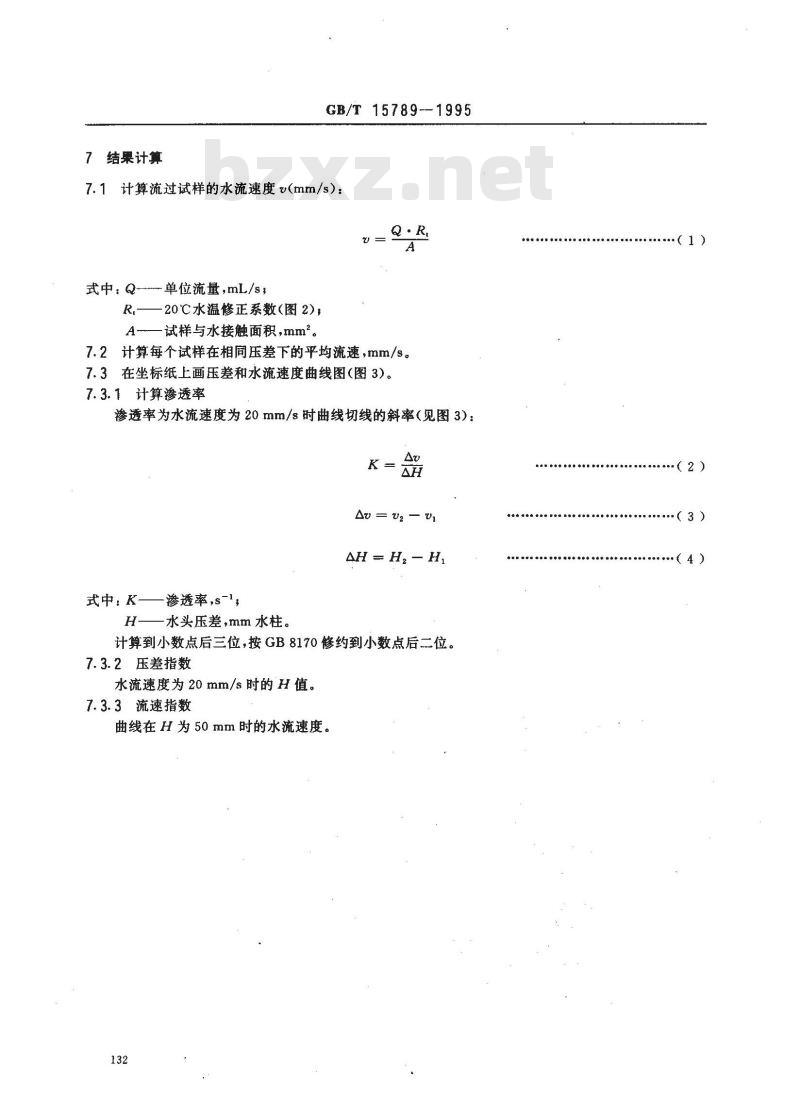

结果计算
GB/T 15789.-1995
7.1计算流过试样的水流速度(mm/s）：Q·R
式中：Q-
-单位流量，mL/s；
-20℃水温修正系数（图2)，
A一试样与水接触面积,mm2。
7.2计算每个试样在相同压差下的平均流速，mm/s。7.3在坐标纸上画压差和水流速度曲线图（图3)。7.3.1计算渗透率
渗透率为水流速度为20mm/s时曲线切线的斜率（见图3）：Av
Av = u2 - u
AH = H, — H
式中：K——渗透率,s-1,
H一水头压差，mm水柱。
计算到小数点后三位，按GB8170修约到小数点后二位。7.3.2压差指数
水流速度为 20 mm /s 时的 H 值。7.3.3流速指数
曲线在H为50mm时的水流速度。Www.bzxZ.net
（1）
（2）
（3）
u,mm/s
GB/T15789--1995
10111213141516171819202122232425试验温度，,

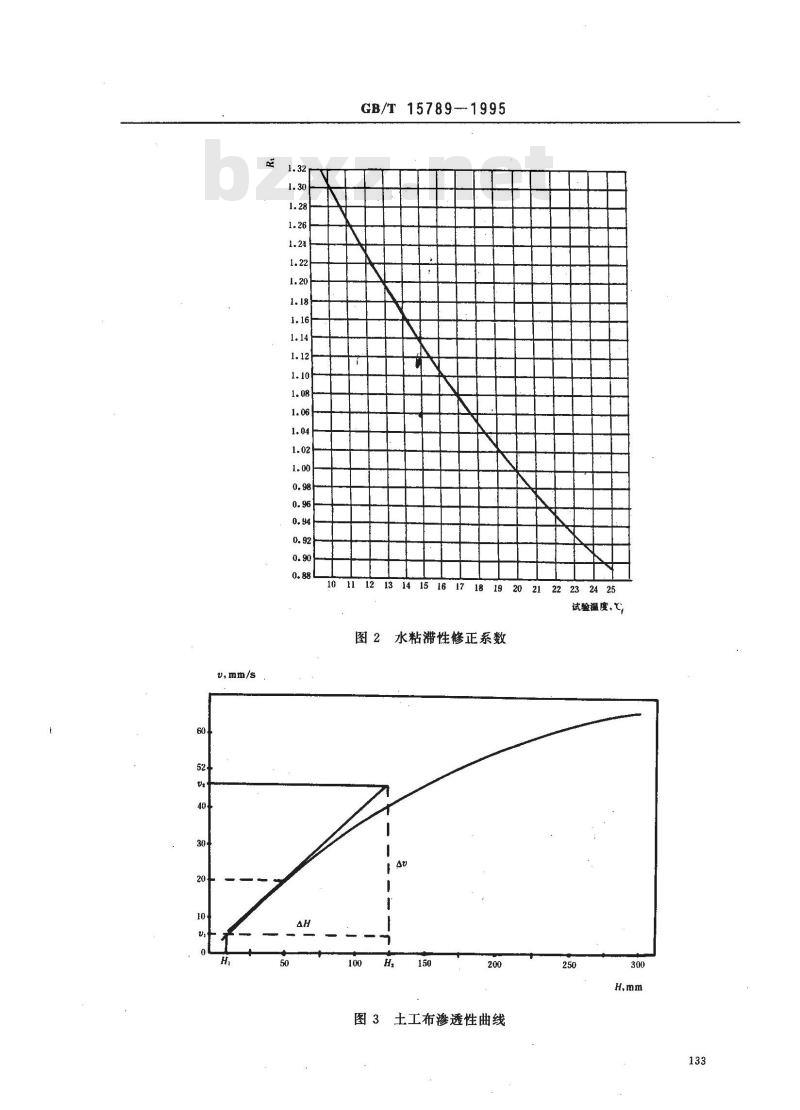

图2水粘滞性修正系数
图3土工布渗透性曲线

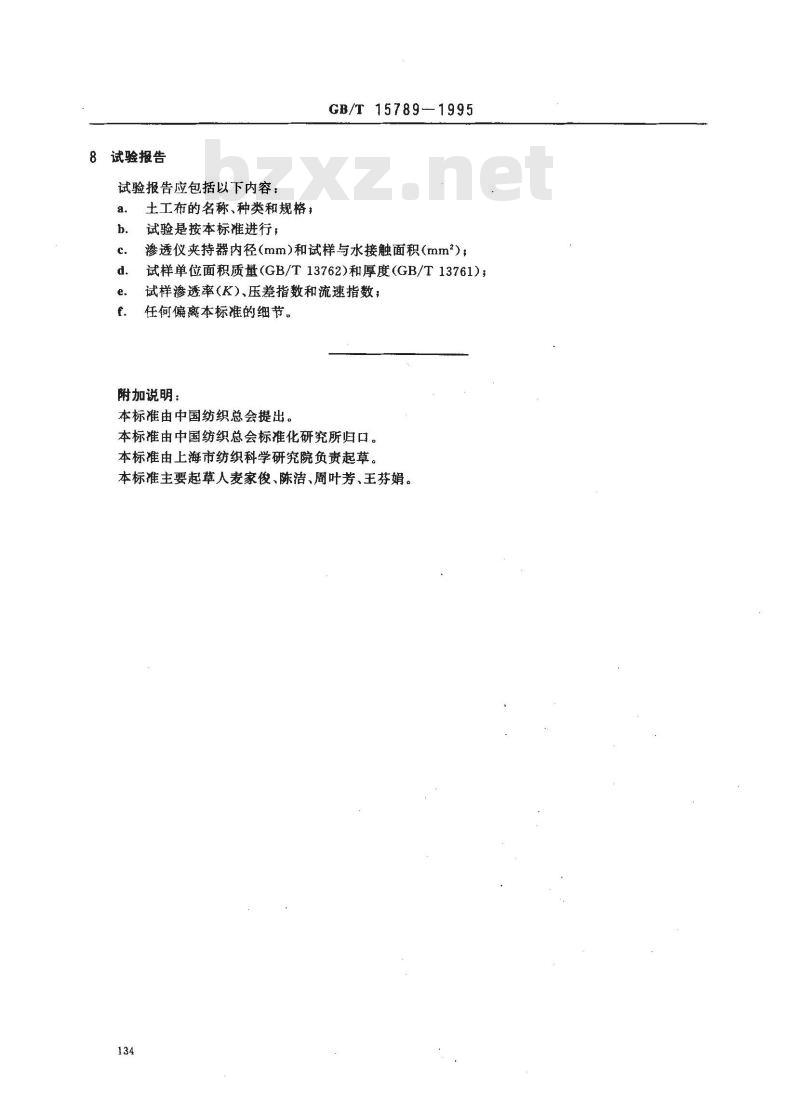

8试验报告
试验报告应包括以下内容：
土工布的名称、种类和规格：
试验是按本标准进行，
GB/T 15789-1995
渗透仪夹持器内径(mm)和试样与水接触面积(mm)；试样单位面积质量（GB/T13762)和厚度（GB/T13761)；试样渗透率（K）、压差指数和流速指数，任何偏离本标准的细节。
附加说明：
本标准由中国纺织总会提出。
本标准由中国纺织总会标准化研究所归口。本标准由上海市纺织科学研究院负责起草。本标准主要起草人麦家俊、陈洁、周叶芳、王芬娟。134
