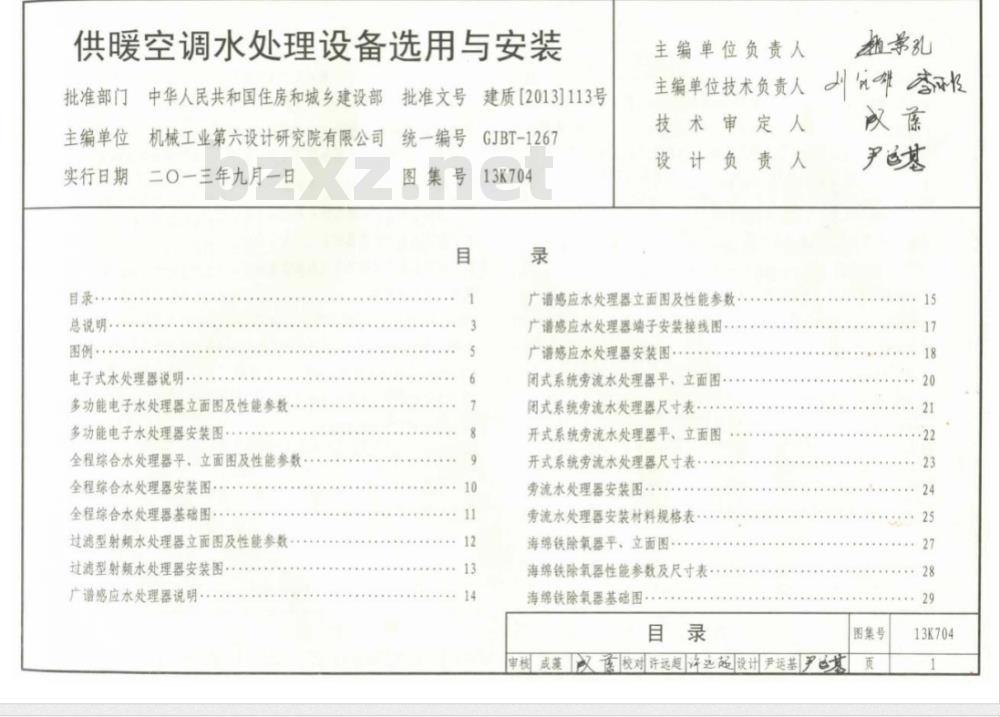

【13K704】 供暖空调水处理设备选用与安装

供暖空调水处理设备选用与安装批准部门中华人民共和国住房和城乡建设部批准文号建质[2013]113号主编单位机械工业第六设计研究院有限公司统一编号GJBT-1267实行日期二O一三年九月一日
目录·
总说明..
图例·
电子式水处理器说明...
多功能电子水处理器立面图及性能参数··..多功能电子水处理器安装图·.
全程综合水处理器平、立面图及性能参数全程综合水处理器安装图.·
全程综合水处理器基础图·..
过滤型射频水处理器立面图及性能参数··过滤型射频水处理器安装图
广谱感应水处理器说明
图集号13K704
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
广谱感应水处理器立面图及性能参数广谱感应水处理器端子安装接线图·广谱感应水处理器安装图···闭式系统旁流水处理器平、立面图..闭式系统旁流水处理器尺寸表
开式系统旁流水处理器平、立面图··，开式系统旁流水处理器尺寸表·旁流水处理器安装图·
旁流水处理器安装材料规格表·..海绵铁除氧器平、立面图·.
海绵铁除氧器性能参数及尺寸表·..海绵铁除氧器基础图.
审核成美汉康校对许远超好边超设计尹运基尹巴其茅孔
图集号
13K704

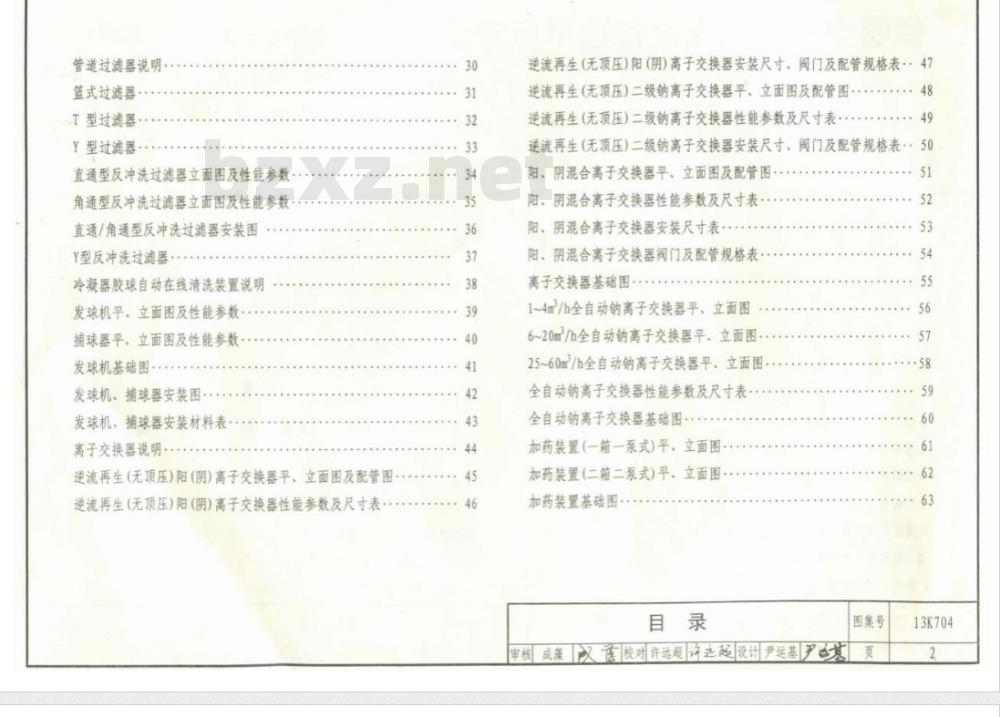

管道过滤器说明.·
篮式过滤器
T型过滤器·
Y型过滤器
直通型反冲洗过滤器立面图及性能参数·.·.角通型反冲洗过滤器立面图及性能参数·.直通/角通型反冲洗过滤器安装图Y型反冲洗过滤器·..
冷凝器胶球自动在线清洗装置说明发球机平、立面图及性能参数
捕球器平、立面图及性能参数.
发球机基础图··
发球机、捕球器安装图·.·.
发球机、捕球器安装材料表··..离子交换器说明··
逆流再生（无顶压）阳（阴）高子交换器平、立面图及配管图···逆流再生(无顶压)阳(阴)离子交换器性能参数及尺寸表··..30
逆流再生（无顶压）阳（阴）离子交换器安装尺寸、阀门及配管规格表·，47逆流再生（无顶压）二级钠离子交换器平、立面图及配管图·.·逆流再生（无顶压）二级钠离子交换器性能参数及尺寸表48
逆流再生（无顶压）二级钠离子交换器安装尺寸、阀门及配管规格表·：50阳、阴混合高子交换器平、立面图及配管图·阳、阴混合离子交换器性能参数及尺寸表··阳、混合离子交换器安装尺寸表阳、阴混合离子交换器阀门及配管规格表··离子交换器基础图··
1~4m/h全自动钠离子交换器平、立面图6~20㎡/h全自动钠高子交换器平，立面图...25~60m/h全自动钠离子交换器平、立面图：全自动钠离子交换器性能参数及尺寸表··全自动钠离子交换器基础图·..加药装置（一箱一泵式）平、立面图·.加药装置（二箱二泵式）平、立面图..加药装置基础图..
审核成藻又属校对许远超呼边超设计尹运基甲飞真图集号
13K704

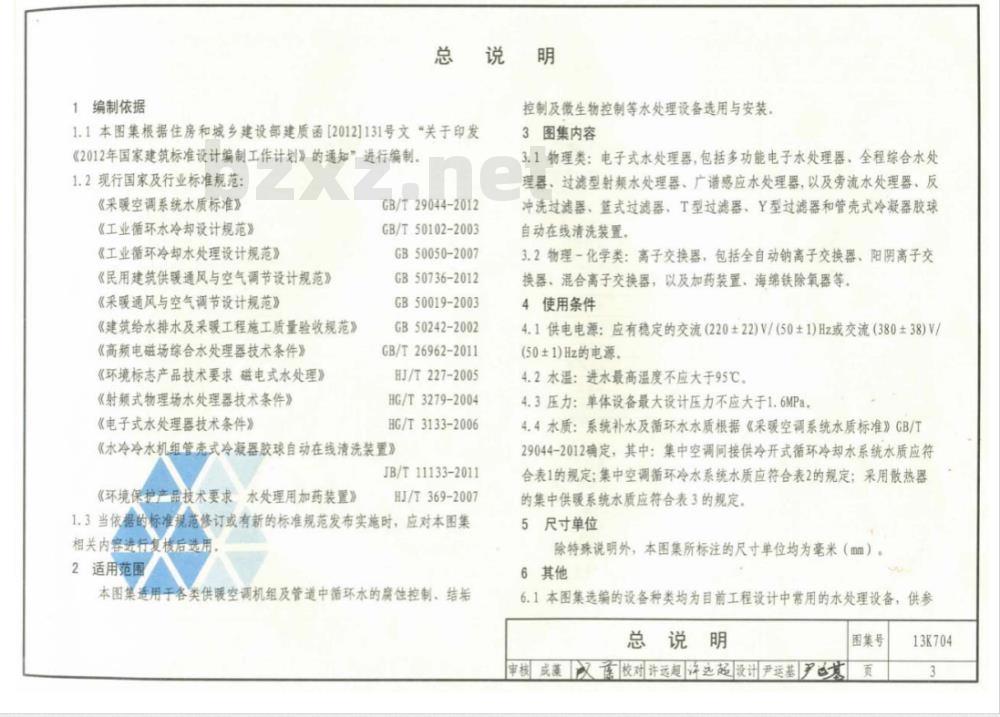

1编制依据
总说明
控制及微生物控制等水处理设备选用与安装1.1本图集根据住房和城乡建设部建质函[2012]131号文“关于印发《2012年国家建筑标准设计编制工作计划》的通知”进行编制1.2现行国家及行业标准规范：
《采暖空调系统水质标准》
《工业循环水冷却设计规范》
《工业循环冷却水处理设计规范》《民用建筑供暖通风与空气调节设计规范》《采暖通风与空气调节设计规范》《建筑给水排水及采暖工程施工质量验收规范》《高频电磁场综合水处理器技术条件》《环境标志产品技术要求磁电式水处理》《射频式物理场水处理器技术条件》《电子式水处理器技术条件》
GB/T 29044-2012
GB/T50102-2003
GB 50050-2007
GB50736-2012
GB50019-2003
GB50242-2002
GB/T26962-2011
HJ/T227-2005
HG/T 32792004
HG/T3133-2006
《水冷冷水机组管壳式冷凝器胶球自动在线清洗装置》JB/T11133-2011
《环境保护产品技术要求水处理用加药装置》HJ/T369-2007
1.3当依据的机
标准规范修订或有新的标准规范发布实施时，应对本图集相关内容进行复核后选用
2适用范围
本图集适用于各类供暖空调机组及管道中循环水的腐蚀控制、结垢3图集内容
3.1物理类：电子式水处理器，包括多功能电子水处理器、全程综合水处理器、过滤型射频水处理器、广谱感应水处理器，以及旁流水处理器、反冲洗过滤器、篮式过滤器、T型过滤器、Y型过滤器和管壳式冷凝器胶球自动在线清洗装置，
3.2物理-化学类：离子交换器，包括全自动钠离子交换器、阳阴离子交换器、混合离子交换器，以及加药装置、海绵铁除氧器等。4使用条件
4.1供电电源：应有稳定的交流（220±22)V/（50±1)Hz或交流（380±38)V/(50±1)Hz的电源，
4.2水温：进水最高温度不应大于95℃4.3压力：单体设备最大设计压力不应大于1.6MPa，4.4水质：系统补水及循环水水质根据《采暖空调系统水质标准》GB/T29044-2012确定，其中：集中空调间接供冷开式循环冷却水系统水质应符合表1的规定：集中空调循环冷水系统水质应符合表2的规定：采用散热器的集中供暖系统水质应符合表3的规定5尺寸单位
除特殊说明外，本图集所标注的尺寸单位均为毫米（mm）。6其他
6.1本图集选编的设备种类均为目前工程设计中常用的水处理设备，供参总说明
审核成藻汉离校对许远超呼选超设计尹运基飞真图集号
13K704

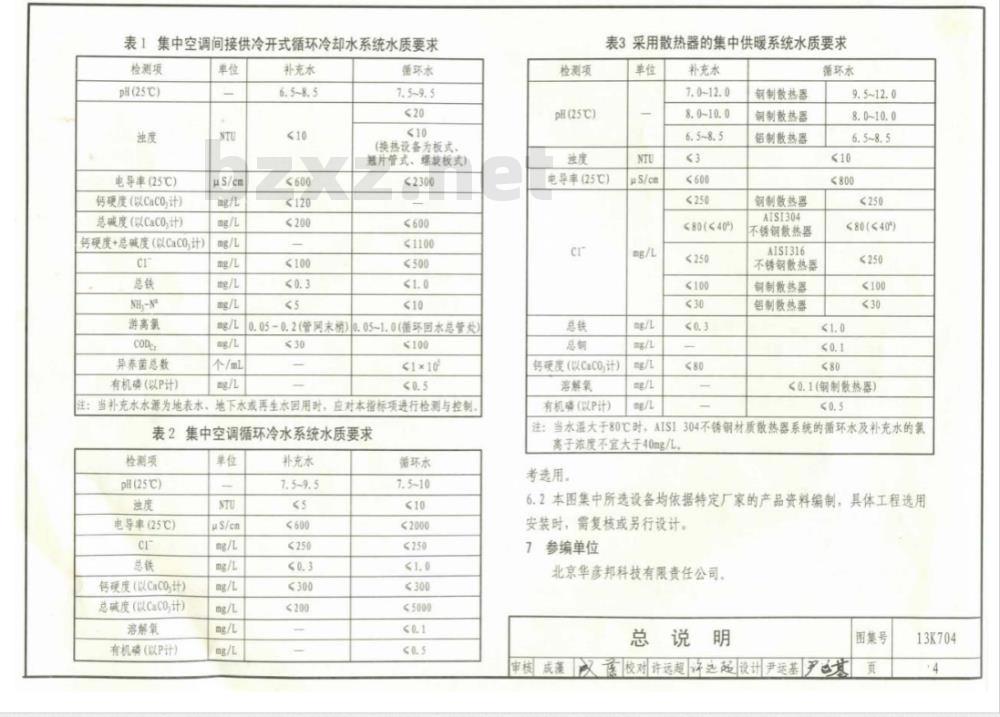

表1集中空调间接供冷开式循环冷却水系统水质要求检测项
PH(25 C)
电导率(25℃)
钙硬度(以CaCO,计)
总碱度（以CaCO,计）
钙硬度+总碱度（以Caco,计）
游离氯
异养菌总数
有机磷(以P计)
μS/cm
补充水
≤600
≤120
≤200
循环水
(换热设备为板式、
葱片管式、螺旋板式）
≤2300
≤500
0.05-0.2(管网末梢）0.05~1.0（循环回水总管处mg/L
个/mL
≤100
≤1×10
注：当补充水水源为地表水，地下水或再生水回用时，应对本指标项进行检测与控制表2集中空调循环冷水系统水质要求检测项
pH(25℃)
电导率(25℃)
钙硬度(以CaCO,计）
总碱度（以CaCo,计）
溶解氧
有机磷（以P计）
μS/cn
补充水
≤250
≤300
≤200
循环水
≤250
≤300
检测项
pH(25C)
表3采用散热器的集中供暖系统水质要求单位
电导率(25℃)
钙硬度(以CacCO,计)
溶解氧
有机磷(以P计)
μS/cm
补充水
7.0~12. 0
≤600
≤80(≤40°)
钢制散热器
铜制散热器
铝制散热器
钢制散热器
AISI304
不锈钢散热器
AISI316
不锈钢散热器
钢制散热器
铝制散热器
循环水
≤250
<80(≤40)
≤250
<0.1(钢制热器)
注：当水温大于80℃时，AIS1304不锈钢材质散热器系统的循环水及补充水的氧离子浓度不宜大于40mg/L
考选用。
6.2本图集中所选设备均依据特定厂家的产品资料编制，具体工程选用安装时，需复核或另行设计。
参编单位
北京华彦邦科技有限责任公司。总说明
审核成藻又康校对许远超许边超 设尹运基甲飞真图集号
13K704

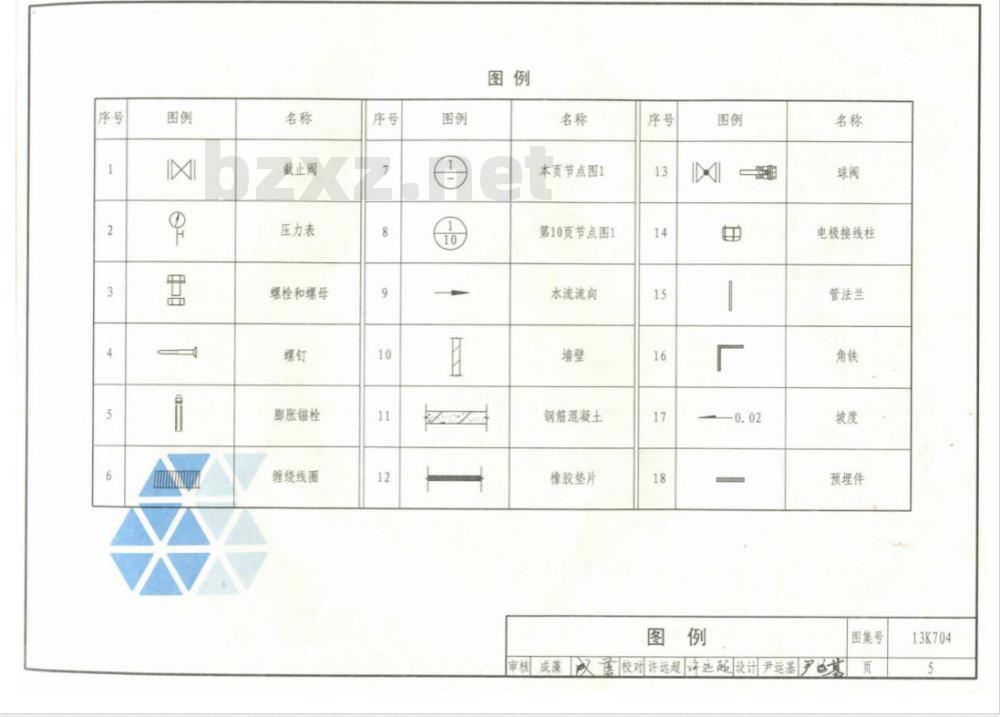

截止阅
压力表
螺栓和蝶母
膨胀锚栓
缠绕线圈
本页节点图1
第10页节点图1
水流流向
钢筋混凝土
橡胶垫片
电极接线柱
管法兰
预埋件
图集号
审树成藻以康校对许远超边超设计尹运基尹飞真13K704
1工作原理
电子式水处理器说明
5.3电子式水处理器的安装位置距离较大容量电器（大于20kW）或10kV电子式水处理器系通过电控器产生的高频电磁场、高压静电场或低压电场等物理场对水或水中其他物质产生作用，改变其物理化学性质，达到防腐、防垢和控制微生物等目的水处理设备2电子式水处理器分类
按照电场的种类不同，电子式水处理器可以分为高频电磁场、高压静电场和低压电场电子水处理器，其中高频电磁场电子式水处理器又依据其输出电磁场的频率范围分为普通型固定电磁场和智能型可变电磁场电子式水处理器。
3电子式水处理器性能参数
阻垢率不小于85%；杀菌率不小于95%；灭藻率不小于95%4电控器的使用环境
4.1工作环境温度最高不得超过60℃，最低不得低于-20℃4.2工作环境温度大于40℃时，环境空气的相对湿度不得超过80%；当温度较低时，允许空气有较高的相对混度4.3环境空气中不得有过量的尘埃、酸、盐、腐蚀性气体。在有可燃性、爆炸性气体的场合应选用防爆型设备4.4电控器工作地点海拔高度超过1000m时，电控器带电回路的介电强度和空气冷却效果等有关参数需重新确定。4.5允许振动条件：当振荡频率10~150Hz时，最大振动加速度不应超过5m/s，
5安装要求
5.1设备安装前应冲刷、清洗管路系统；如系统已结垢而造成管路堵塞，必须疏通后方能加装水处理器。5.2管道系统的最低点、水箱、换热器等的底部应设排污口。以上的电器设备至少5~6m，若无法满足，则应在中间采取有效屏蔽措施和接地装置。
5.4电子式水处理器应串联在被保护的设备的进水管路上，并应使进入系统的水全部通过水处理器。
5.5常年运行的电子式水处理器应设通管和切换阀门，以便检修5.6当采用电子式水处理器时，可配套安装水质净化设备，并宜根据水中污物含量采取以下措施：
5.6.1旁流过滤，水量宜为循环水量的1%~5%5.6.2旁流净化，如沉淀及过滤等。5.7高频电磁场型电子水处理器在整机完好或安装完好状态下的电磁辐射强度应符合《电磁辐射防护规定》CB8702与《环境电磁波卫生》GB9175的规定。
6适用场合
电子式水处理器可用于供暖空调冷热水、循环冷却水等系统的腐蚀控制、结垢控制和微生物控制
7使用与维护
7.1运行中应定期通过系统排污口排污，确保系统浓缩倍数符合要求，7.2运行中应注意观察电控器指示灯或电压表等的指示情况，发现异常及时解决，
7.3未经相关产品生产方专业人员同意，不得擅自调整电控器设定的电器参数。
7.4当系统长期停用时，应在其停用前在水系统中投加缓蚀剂等预膜用药剂，以对水侧金属减少腐蚀，保护系统电子式水处理器说明
审核成藻汉康校对许远超舒边超设计尹运基尹基图集号免费标准下载网bzxz
13K704
进出水管径
处理流量
100-14
电控器
功率(W)
设备尺寸
正立面图
性能参数及尺寸表
水头损失
注：1.本更是根据特定厂家提供的资料编制，仅供参考30~70
100-190
210-450
270-560
300~610
310630
2.产品执行行业标准《电子式水处理器技术条件》HG/T3133-2006.重量
进出水管径
处理流量
585-840
800~1140
10401490
1300-1890
1625-2320
2340~3350
电控器
功率(W)
左侧立面图
设备尺寸
多功能电子水处理器立面图及性能参数440
水头损失
320-670
350-710
360-730
350-750
380-780
390~790
图集号
审核成藻又康校对许远超边超设计尹运基尹方重量
13K704
外接管道
进/出口法兰连接
注：1．室外安装时应有防雨措施2.控制器外壳应有可靠的接地保护水处理器
进出口管径
M16×60
M16×70
M16×70
M16×70
M16×70
M16×80
M20×80
M20×90
M20×100
M20×100
M20x100
M24x100
材料规格表
弹策垫圈
多功能电子水处理器安装图
密封垫片
审核成藻以康校对许远超济达超设计尹运基大数量
图集号
13K704
处理流量
(m /h)
65~130
160~300
排污可
正立面图
设备尺寸
电器集成
控制面板
性能参数及外形尺寸表
反洗前水头
本页是根据特定厂家提供的资料编制，仅供参考
损失(kPa)
2.产品执行标准《高频电磁场综合水处理器技术条件》GB/T26962-2011。3．初始水头损失5~8kPa.
管径规格
处理流量
(n /h)
300~450
450-700
700-1000
1000-1200
12001500
1500-2000
2000~3000
电器集成
平面图
设备尺寸
全程综合水处理器平、立面图及性能参数审核成藻以唐校对许远超冲边超设计尹运基甲D2
反洗前水头
损失（kPa)
图集号
13K704
进出口管径
进/出口法兰连接
M12×50
M12×50
M16×50
M16×50
M16×50
M16×50
M16x50
M16×50
M20×50
M20×50
M20×50
M20×50
M20×50
M24×50
弹黄垫圈
密封垫片
材料规格表
M10×50
M10×50
M10×50
M12×60
M12×60
M12×60
M12x60
M12×60
M12x60
M12×60
M16×70
M16×70
M16x70
M16×70
设备排污管
外接排污管
排污管法兰连接
弹簧垫圈
密封垫片
全程综合水处理器安装图
图集号
审核成藻又康校对许远超舒远超设计尹运基尹真页
13K704
罐体直径
预埋件
基础平面图
预埋件厚度
基础尺寸表
预埋件数量
基础最小直径
基础高度
A-A部面
预埋件中心所在圆
直径D2
全程综合水处理器基础图
审核成藻又康校对许远超舒边超设讯尹运基尹戈图集号
基础配筋
(双向单层）
Φ6@180
中6@180
中6@180
Φ6@180
中6@180
中6@180
中6@150
中6@150
Φ6150
中6@150
中8@180
中8@180
Φ8180
Φ8@180
13K704
