【22CK528】 JSLY新风系统设备选用与安装

22CK528
JSLY新风系统设备选用与安装
参考图集
中国建筑标准设计研究院
22CK528
JSLY新风系统设备选用与安装
参考图集
中国建筑标准设计研究院组织编制中国标准出版社

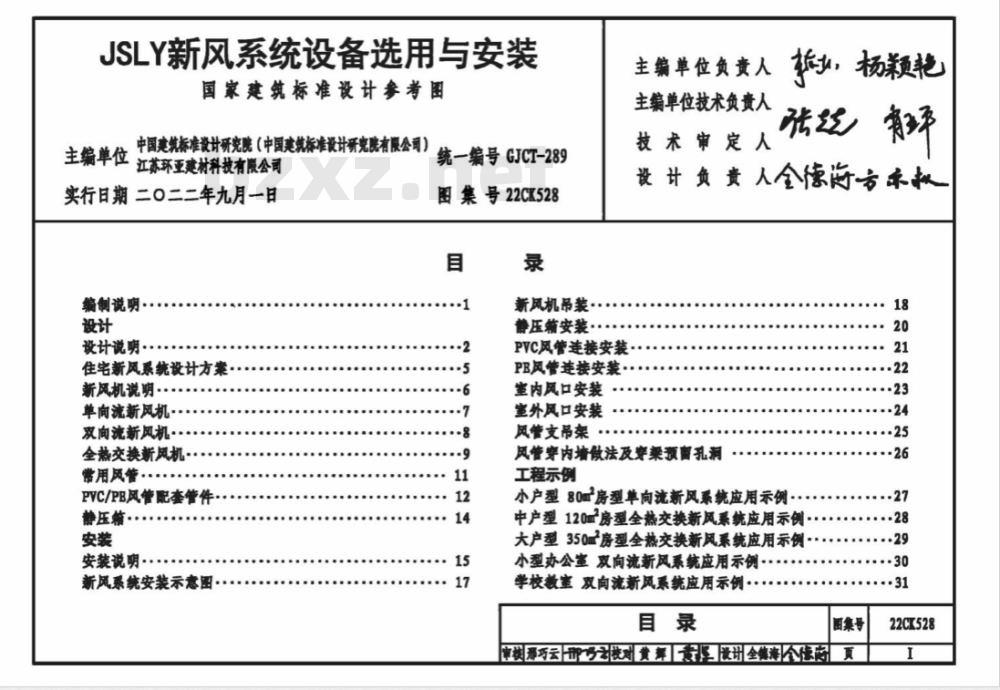

JSLY新风系统设备选用与安装
国家建筑标准设计参考图
中国建筑标准设计研究院（中国建筑标准设计研究院有限公司）主编单位
江苏环亚建材科技有限公司
实行日期二0二二年九月一日
编制说明
设计说明
住宅新风系统设计方案
新风机说明·
单向流新风机
双向流新风机
全热交换新风机
常用风管
PVC/PB风管配套管件
静压箱
安装说明
新风系统安装示意图
统一编号GJCT-289
图集号22CK528
新风机吊装
静压箱安装
PVC风管连接安装
PB风管连接安装
室内风口安装
室外风口安装
风管支吊架
主编单位负责人
主编单位技术负责人
技术审定
，杨颖艳
设计负贵人全德齿方床权
风管穿内增做法及穿柔顽留孔洞工程示例
小户型80㎡房型单向流新风系统应用示例中户型120㎡房型全热交换新风系统应用示例大户型350㎡房型全热交换新风系统应用示例小型办公室双向流新风系统应用示例学校教室双向流新风系统应用示例目录
审树邢巧云号之校对黄辉黄设计全德海个依肉国集号
22CI528

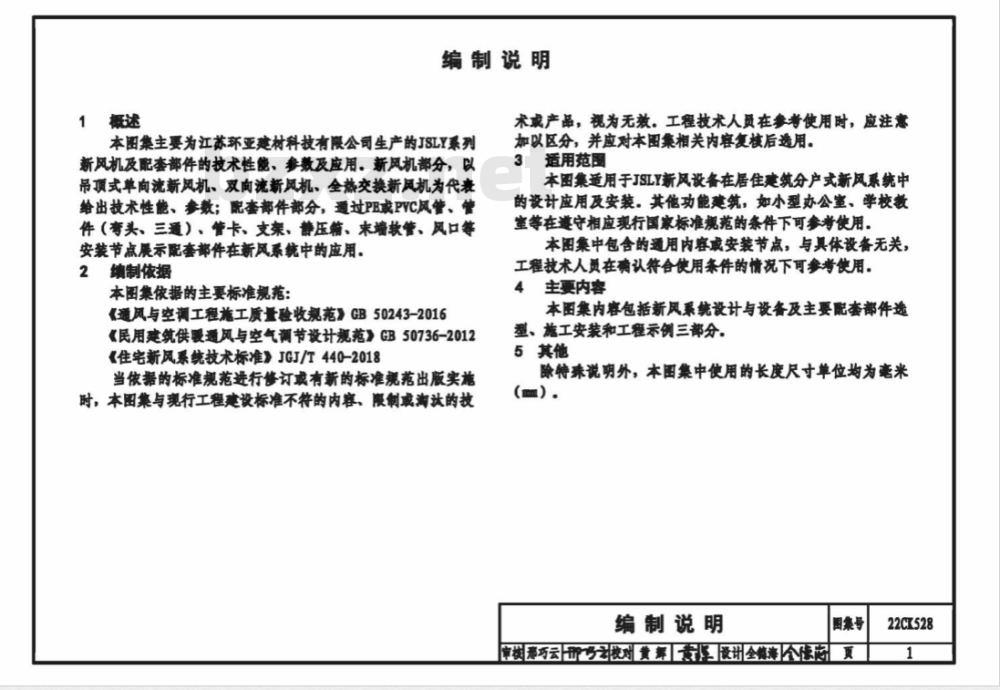

1概述
编制说明
术或产品，视为无效。工程技术人员在参考使用时，应注意本图集主要为江苏环亚建树科技有限公司生产的JSLY系列新风机及配套部件的技术性能、参数及应用。新风机部分，以吊预式草向流新风机、双向流新风机、全热交换新风机为代表给出技术性能、参数；配套部件部分，通过PE或PYC风管、管件（套头、三通）、管卡、支架、普压箱、宋端软管、风口等安装节点展示配套部件在新风系统中的应用，2维制依据
本图集依据的主妻标准规范：
《通风与空调工程施工质量验收规范》GB50243-2016《民用建筑供暖通风与空气调节设计规范》GB50736-2012《住宅新风系统技术标准》JGJ/T440-2018当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或离达的技加以区分，并应对本图集相关内容复核后选用。3适用范图
本图集适用于JSLY新风设备在居住建筑分户式新风系统中的设计应用及安装.其他功能建筑，如小型办公室、学校教室等在遵守相应现行国家标准规范的条件下可参考使用，本图集中包含的通用内容或安装节点，与真体设备无关，工程技术人员在确认符合使用条件的情况下可参考使用。4主要内容
本图集内容包括新风系统设计与设备及主要配套部件选型、施工安装和工程示例三部分，5其他
除特殊说明外，本国集中使用的长度尺寸单位均为毫米(m).
编制说明
图集号
审树那巧云号之校对黄辉黄谈训全锦海全法阁H页
22CK528

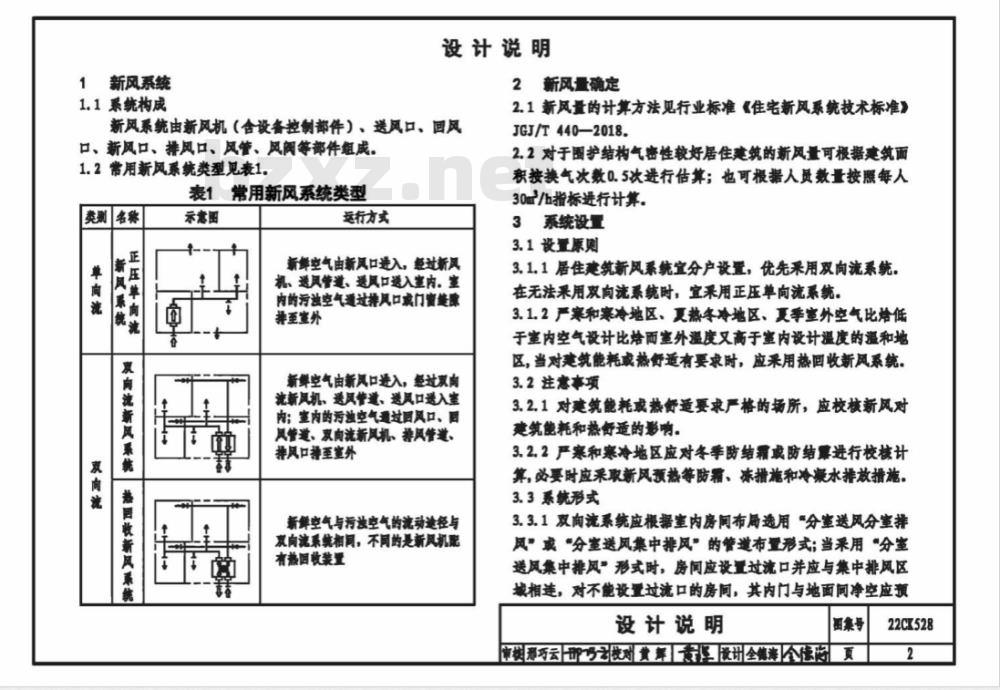

1新风系统
1.1系统构成
设计说明
2新风量确定
2.1新风量的计算方法见行业标准《住宅新风系统技术标准》新风系统由新风机（含设备控制部件）、送风口、回风口、新风口、排风口、风管、风阀等部件组成。1.2常用新风系统类型见表1。
表1常用新风系统类型
类删名称
示意图
运行方式
新鲜空气由新风口进入，经过新风机、送风管道、送风口送入室内，室内的污独空气通过风口或门窗缝膜排至室外
新鲜空气由新风口进入，经过双肉沈新风机、送风管道、送风口送入室内；室内的污独空气通过回风口、回风管道、放向洗新风机、排风管道、拌风口择至室外
新鲜空气与污独空气的沈动过径与发向流系统相同，不同的是新风机配有热间收装工
JGJ/T440—2018.
2.2对于圈护结构气密性较好居住建筑的新风量可根据建筑面积按换气次数0.5次进行估算；也可根据人员数量按照每人30m/h指标进行计算，
3系统设置
3.1设置原则
3.1.1居住建筑新风系统宜分户设置，优先采用双向流系统在无法采用双向流系统时，宜采用正压单向流系统。3.1.2严寒和寒冷地区、夏热冬冷地区、更季室外空气比恰低于室内空气设计比炝而室外温度文高于室内设计温度的温和地区，当对建筑能耗或热舒适有要求时，应采用热回收新风系统。3.2注意事项
3.2.1对建筑能耗或热舒适要求严格的场所，应校核新风对建筑能耗和热舒适的影响。
3.2.2严寒和寒冷地区应对冬季防结霜或防结量进行校核计算，必要时应采取新风预热等防霜、冻指施和冷凝水排放指施。3.3系纯形式
3.3.1双向流系统应根据室内房间布局选用“分室送风分室排风”或“分室送风集中排风”的管遗布量形式：当采用“分室送风集中排风”形式时，房间应设置过流口并应与集中排风区城相连，对不能设量过流口的房间，其内门与地面间净空应预设计说明
图集号
审树邢巧云之校对黄辉黄设训全锦寿个传阅页22CK528
留20mm~25mm的缝腺。
3.3.2正压单向流系统应根据室内房间布局选用“分室送风”的管道布置形式；房间应设置过流口或在内门与地面之闻预留缝康。
3.4气流组织
3.4.1室内气流组织设计应根据室内的空气质量要求、允许风速、噪声标准，并结合装修或家真布量等因素确定。3.4.2室内送风可选用上送风、侧送风方式室内送风口与回风口之间应避免气流短露。
4设备选型与布置
4.1新风机选型应符合以下要求：1）新风机的电气安全性能应符合现行国家标准《家用和类似用电馨的安全第1部分：通用要求》GB4706.1的相关规定；
2）新风机的风量、风压、输入功率和票声等性能应符合现行行业标准《通风暴》JG/T391的有关规定，同时，风机的各项性能指标应满足现行国家标准《家用和类似用途的交流换气扇及其调速器》GB/T14806中的相关技术要求；3）新风机的通风量应在系统设计新风量的基础上附加5%~10%，设备的机外余压应在系统压力损失基础上附加10%~20%;
4）新风机应选用静音型设备，设备最大运行票声应低于45dB(W);
5）热回收新风系统设备应根据处理风量、排风中污染物的种类、新风排风中显热量和潜热量的构成等选择。名义风量下的热交换效率、有效换气率等各项性能指标应满足现行国家标准《热画收新风机组》GB/T21087中的相关技术要求。4.2新风机宜按下列要求布置：
1）居住建筑用新风机宜室内布量，选择对居住环境响较小的靠近室外的位量；当室外布置时，应根据真体情况采取安全防护、防雨、防冻等着施；2）新风机应结合房网布局及室内装修情况，选择幕地安装、挂增安装或吊顶内安装，安装位置应便于维护检修；3）居住建筑吊顶内安装的新风机宜布置在阳合、卫生间、房或门厅帛预内。
5风管
5.1新风系统风管宜采用面形或长短边之比不大于4的矩形风管。
5.2新风系统风管内的空气流速，干管内宜为3.5m/s~4.5m/s，不应超过6m/s；支管内宜为2m/8~3m/s。5.3应对薪风系统最不利管路进行压力损失计算。各并联环路通过设置风量满节阅平衡环路的压力损失。5.4新风机与室外连接的风管、裸算在室外的风管应进行绝热设计。
5.5风管宜采用金属风管，可采用非金属风管或复合风管，风管村料的品种、规格、性能与厚度应符合现行国家标准《通风与空测工程施工质量验收规范》GB50243的相关规定。6风口
6.1新风口、排风口的选型与布置6.1.1新风口和排风口应满足设计风量要求，配合建筑选用隔设计说明
图集号
申树邢巧云号校对黄舞黄设训全海个法阅页22CK528
声、防雨型风口，并应设防虫网，6.1.2薪风口应设在室外空气较洁净区减，进风和排风不应短路，不应影响相邻住户，
6.1.3新风口水平或垂直方向距燃气热水馨排烟口、扇房油烟排放口和卫生间排风口等污染物排放口及空调室外机等热排放设备的距离不应小于1.5m。当垂直布置时，新风口应设查在污柔物排放口及热排放设备的下方。6.1.4当新风口和排风口布置在同一高度时，宜在不同方向设量；在相同方向设置量时，水平距高不应小于1.0当新风口和排风口不在同一高度时，新风口宜布量在排风口的下方，新风口和排风口垂直方向的距高不宜小于1.0m，6.2送风口、面风口的选型与布量6.2.1风口的类型、形状应结合内部装修情况确定，6.2.2风口的规格或通风面积应满足设计风量的害要，且应带有调节风量功能，宜设导流装量。6.2.3送风口的出口风速应根据送风方式、送风口类型、安装高度、室内允许风速和噪声等确定，且不宜大于3m/s.6.2.4排风口不应设在送风射流区内和人员长期停留的地点，排风口的疫风速度不应大于3m/s。6.2.5送风口和排风口不应相对布置，在同一高度布置时水平距离不应小于1.0㎡垂直布置时，垂直距离不应小于1.0m7监测与控制
7.1新风系统应设置监测与控制系统，包括参数检测与显示、设备状态、自动保护报警、自动调节与控制。设计应根据项目真体情况、设计标准、房间功能、用户蓄求、系统特点、运行维护等因素综合比较后确定。7.2新风系统宜对下列参数进行监测：1）室内、室外的CO,浓度、P%2.5浓度：2）室内送风口的PM浓度；
3）新风机的启停状态；
4）过满馨进出口静压差。
7.3新风系统的监控系统宜设置室内空气污染物超标报警功能，
7.4监控系统的CO2、Phzs浓度传感器应设置在能反映被测房阿空气状态的位置.
7.5采用CO浓度进行新风量控制的新风系统，运行新风量不应小于设计新风量。
7.6监测与控制系统可采用有线监控或无线监控方式。7.7监测与控制系统应与薪风系统对应园配，不应跨系统设置或兼顾他用，
8电源
同一产内新风机额定功率2kW及以上时，应单独设置电源回路，接至家居配电箱。
设计说明
图集号
审树邢巧云邮号校对黄辉黄设训全德海个速阅页22CI528
系统名称
正压单向流系统
双向流系统
全热交换系统
参考房型
一室一厅
两室两厅
三室两厅
四蜜两厅
两室两厅
三室两厅
四堂两厅
超大房型或别墅
两室两厅
三室两厅
四室两厅
超大房型别墅
居住面积
90~150
150-210
90~150
150~210
90~150
150~210
系统资计
新风量
90~140
140~230
230-320
90~140
140~230
230~320
90-140
140~230
230~320
新风机规格
(铭牌风量)
按具体情况确定
按具体情况确定
按具体情况确定
住宅新风系统设计方索
新风机尺寸(m）
注：表内新风机激据按配工标配过减幕的JSL新风机资料编制；室内净高按王0计算，高
新风机性能参数
电压（220V）
功率 (n)
采用多套系统
采用多套系统
采用多套系统
机外余压
[B(a)]
新风口
风口置数量（个）
四风口
排风口
送风口
分室画风
按实际费要设置
按实际署要设置
按实际备要设量
住宅新风系统设计方案
国集号
审楼蒋摩校对消亚平设训方亦机古来集中国风wwW.bzxz.Net
22CK528
型号标识
JSLY型新风机型号标识如下：
0-00-0
风机类型：
新风机说明
表示单向流新风机；过滤馨机组侧面抽取；
夜示双向流新风机；过滤毒机组侧面抽取；
表示全热交换新风机，过滤墨机组侧面抽取；
表示全热交换新风机，过滤器机组下侧抽取。
名义风量，单位/h
过鸿要的配置组仓：DC、JD或略，见表1，标配过滤器可省略。
企业设备标识：统一采用JSLY
示例：JSLY-DC500-SXL代表名义风量500/h，双向流新风机，过滤器配置采用DC型，过滤睾为机组侧向抽取，2
过滤器配工
JSLY型新风机过滤馨配置见表1。控制器
3.1新风机控例墨可选择三速旋钮控制器（标配）、基础兼液晶控制馨（选配）和智能液晶控制器（选配）3.2控制接线原理如下图所示：
设备接线培
医纲区#
220%电池
拉制器面板
控制幕接续培
新风机过滤器配置
过滤器组合型号
过滤要配量
初效活性炭二合一滤网
初效活性炭二合一滨网
F5分子组合决网
B12级HBPA中效滤网
E13敏HEPA商效鸿网
初效活性炭二合一滤网
F5分子组合滤网
H12HRPA中效染网
E13数HPA高效滤网
光氢高子柔菌模组
“过鸿救率复别与国家标准《空气过减券》B/T14295-2019高中教GZ相当。过滤救率级别与国家标准《空气过油券》GB/T14295-2019亚高救TG相资3.3三种控制器底座均为86盒，
4其他
4.1新风机组的过滤器配置，用户可根据具体工程需要选型，不具体指定时，款认为标准配量
4.2过滤暴配置不同，新风机的尺寸有差异，设计选型应注意尺寸变化。
4.3新风机歌认配量交流电机离动，当用户要求配量直流电机时应特殊注明。仅名义风量150m/h~500m/h全热交换新风机可提供直流电机动，直流电机自带整流装置量，无需另行设计新风机说明
留集号
审树养彦七校对肖亚平有设训方衣机古来机页
22CK528
机组吊耳
机组吊耳
机外余压
过滤器抽取益板
最大功率
单向流新风机技术参数表
[aB(w]
机银吊耳
单向流新风机外形
外形尺寸
过滨墨抽取盖板
可选配过滤幕类型
标配或DC型
标配或DC型
标配或DC型
标配或DC型
标配减DC型
标配或DC型
标配或DC型
标配减DC型
标、DC型、JD型
注：1.JSLY-JY系列新风机为正压单向流新风机，过减幕拍取位置在机组例面，吊页检修口设置在机组侧面。
2.新风机过减网有标配、DC型或JD型三种配置可供工程选用，
3.型号标注：
JSLY-口口-JY，空格中填入过减幕配量及名义风量，新风机的选用型号标识参见本图集第6页，
单向流新风机
趣集号
审桃彦校对消亚平设计方亦机古来页
22CK528
机组吊耳
机急吊耳
机外余压
过滤墨抽取盖板
最大功率
双向流新风机技术参数表
双向流新风机外形
外形尺王
机组吊耳
过鸡馨抽取益板
可选配过滤器类型
标配成DC型
标配、DC型、JD型
注：1.JSLY-SXL系列新风机为双向沈新风机，过减票抽取位量在机组侧面，吊页检修口设置在机组面。
2.新风机过滤网有标配、DC型成JD型三种配置量可供工程造用。
3.型号标注：
JSLY-口口-SXL，空格中填入过滤馨配量及名义风量，新风机的选用型号标识参见本图集第6页.
双向流新风机
国集号
审树摩七校对肖亚平有设训方亦机来机页
22CK528
