【16K702】 水泵安装

国家建筑标准设计图集
16K702
（替代03K202
国家筑标维设计
国家集筑标维设计
国家建筑标准设计
复圖家安
标准产
国家建筑标准设计
国家建筑标准设计
国伊络花儿
去下载
吕打印

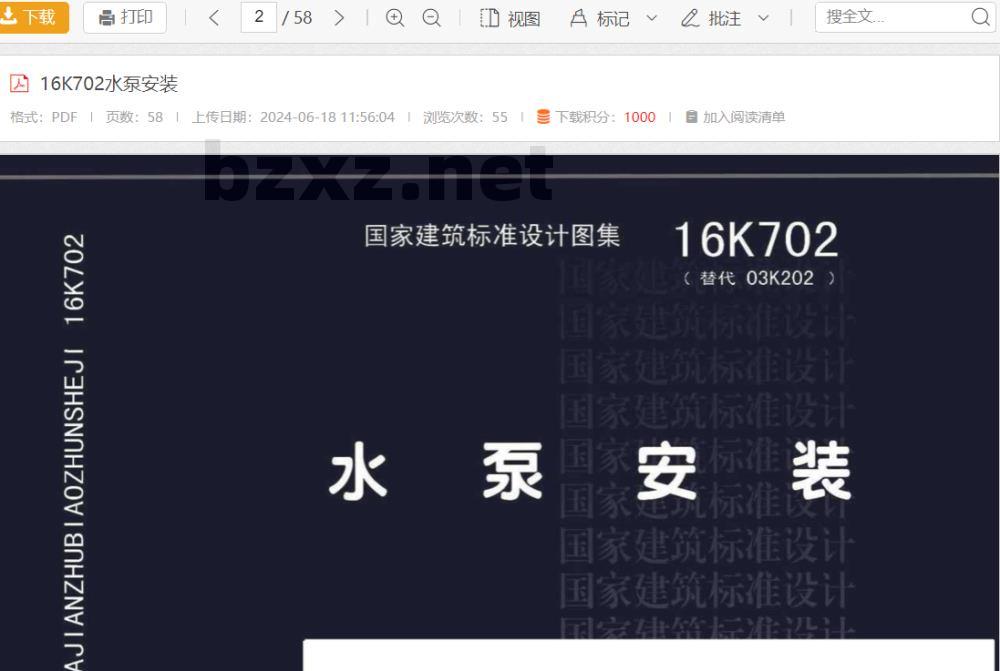

16K702水泵安装
格式：PDF1页数：581上传日期：2024-06-1811:56:041浏览次数：551E
A 标记
≥下载积分：1000
国家建筑标准设计图集
自加入阅读清单
搜全文．
16K702
（替代03K202
国家建筑标准设计
国家建筑标维设计
家建筑标准设计
标准递
国家建筑标准设计
国家建筑标准设计

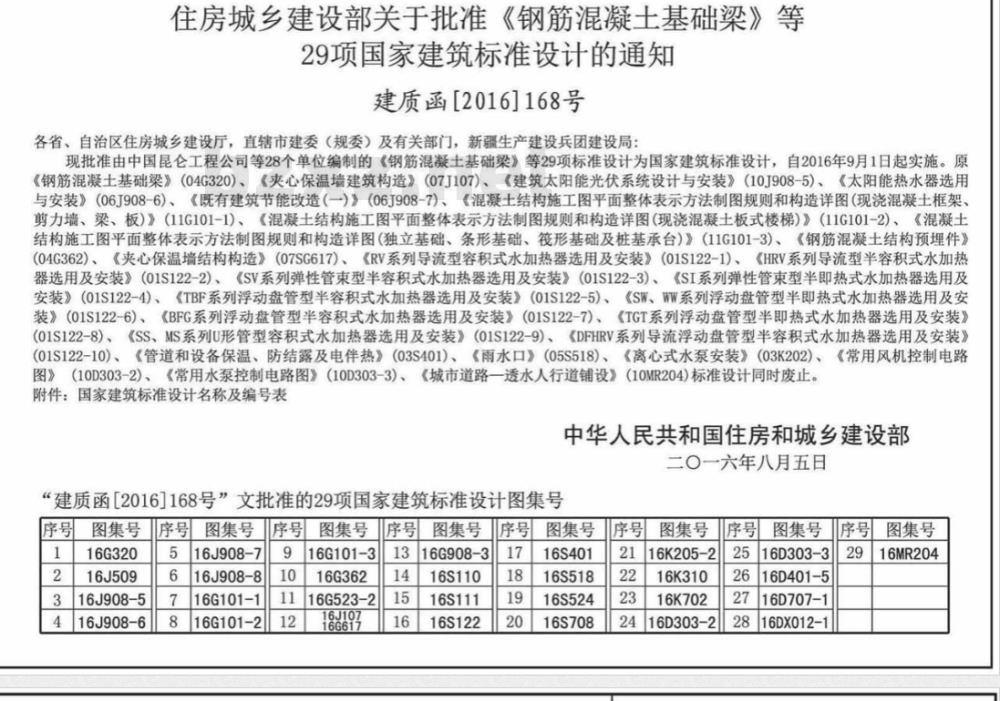

住房城乡建设部关于批准《钢筋混凝土基础梁》等29项国家建筑标准设计的通知
建质函【2016】168号
各省、自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：现批准由中国昆仑工程公司等28个单位编制的《钢筋混凝土基础梁》等29项标准设计为国家建筑标准设计，自2016年9月1日起实施。原《钢筋混凝土基础染梁》（04G320)、《夹心保温墙建筑构造》（07J107)、《建筑太阳能光伏系统设计与安装》（10J908-5）、《太阳能热水器选用与安装》（06J908-6）、《既有建筑节能改造（一）》（06J908-7）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》（11G101-1）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》（11G101-2）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筱形基础及桩基承台）》（11G101-3）、《钢筋混凝土结构预理件》(04G362）、《夹心保温墙结构构造》（07SG617)、《RV系列导流型容积式水加热器选用及安装》（01S122-1)、《HRV系列导流型半容积式水加热器选用及安装》（01S122-2）、《SV系列弹性管束型半容积式水加热器选用及安装》（01S122-3）、《SI系列弹性管束型半即热式水加热器选用及安装》（01S122-4)、《TBF系列浮动盘管型半容积式水加热器选用及安装》（01S122-5)、《SW、WW系列浮动盘管型半即热式水加热器选用及安装》（O1S122-6）、《BFG系列浮动盘管型半容积式水加热器选用及安装》（O1S122-7）、《TGT系列浮动盘管型半即热式水加热器选用及安装》(O01S122-8）、《SS、MS系列U形管型容积式水加热器选用及安装》（O1S122-9、《DFHRV系列导流浮动盘管型半容积式水加热器选用及安装）01S122-10）、《管道和设备保温、防结露及电伴热》（03S401）、《雨水口》（05S518)、《离心式水泵安装》（03K202）、《常用风机控制电路图》（10D303-2）、《常用水泵控制电路图》（10D303-3)、《城市道路一透水人行道铺设》（10MR204)标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一六年八月五日
“建质函[2016]168号”文批准的29项国家建筑标准设计图集号序号
图集号
16G320
16J509
16J908-5
16J908-6
图集号
16J908-7
16J908-8
16G101-1
16G101-2
图集号
16G101-3
16G362
16G523-2
图集号
16G908-3
16S110
16S111
16S122
图集号
16S401
16S518
16S524
16S708
图集号
16K205-2
16K310
16K702
16D303-2
图集号
16D303-3
16D401-5
16D707-1
16DX012-1
图集号
16MR204

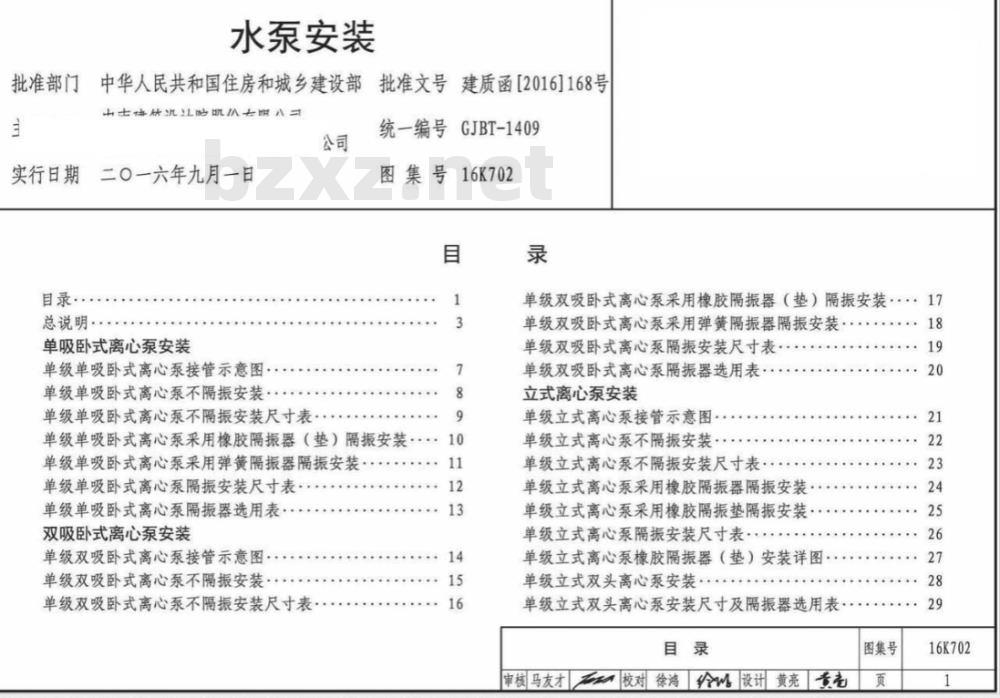

水泵安装
批准部门中华人民共和国住房和城乡建设部批准文号建质函[2016]168号中洗业肌从七明八三
实行日期二〇一六年九月一日
目录·
总说明·
单吸卧式离心泵安装
单级单吸卧式离心泵接管示意图：单级单吸卧式离心泵不隔振安装.
单级单吸卧式离心泵不隔振安装尺寸表公司
统一编号
GJBT-1409
图集号16K702
单级单吸卧式离心泵采用橡胶隔振器（垫）隔振安装..10单级单吸卧式离心泵采用弹簧隔振器隔振安装单级单吸卧式离心泵隔振安装尺寸表：单级单吸卧式离心泵隔振器选用表·双吸卧式离心泵安装
单级双吸卧式离心泵接管示意图单级双吸卧式离心泵不隔振安装：单级双吸卧式离心泵不隔振安装尺寸表11
单级双吸卧式离心泵采用橡胶隔振器（垫）隔振安装：17单级双吸卧式离心泵采用弹簧隔振器隔振安装·单级双吸卧式离心泵隔振安装尺寸表单级双吸卧式离心泵隔振器选用表·立式离心泵安装
单级立式离心泵接管示意图
单级立式离心泵不隔振安装
单级立式离心泵不隔振安装尺寸表：
单级立式离心泵采用橡胶隔振器隔振安装单级立式离心泵采用橡胶隔振垫隔振安装.
单级立式离心泵隔振安装尺寸表·单级立式离心泵橡胶隔振器（垫）安装详图·单级立式双头离心泵安装··
单级立式双头离心泵安装尺寸及隔振器选用表目录
审核马友才校对徐鸿给设讯黄亮黄奇图集号
16K702

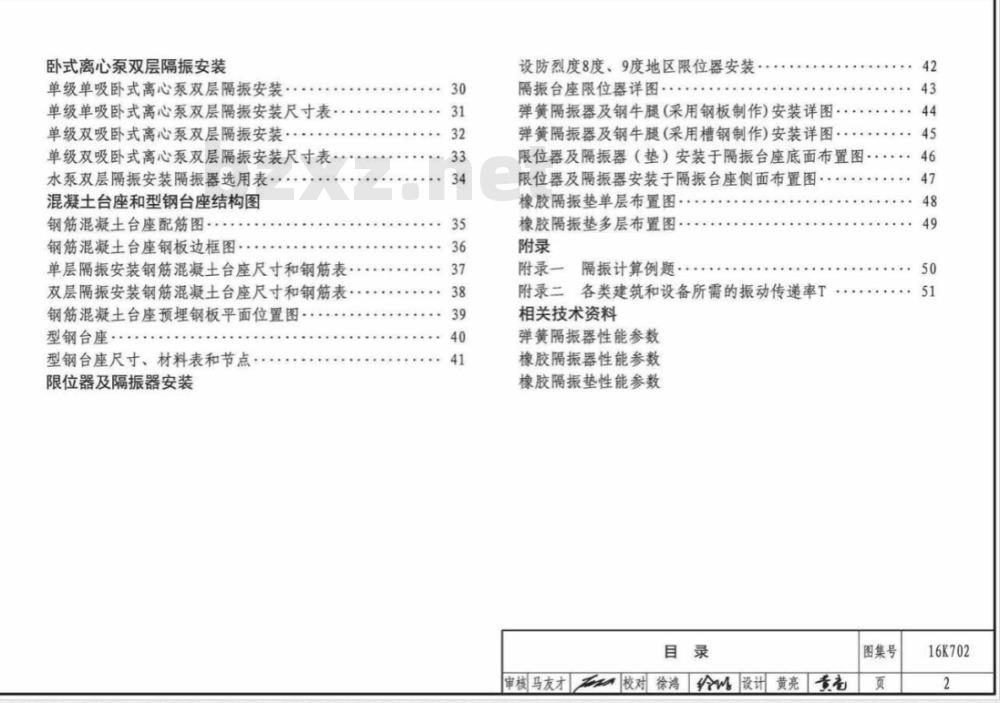

卧式离心泵双层隔振安装
单级单吸卧式离心泵双层隔振安装单级单吸卧式离心泵双层隔振安装尺寸表··，单级双吸卧式离心泵双层隔振安装单级双吸卧式离心泵双层隔振安装尺寸表水泵双层隔振安装隔振器选用表·.混凝土台座和型钢台座结构图
钢筋混凝土台座配筋图·：
钢筋混凝土台座钢板边框图···单层隔振安装钢筋混凝土台座尺寸和钢筋表·双层隔振安装钢筋混凝土台座尺寸和钢筋表·钢筋混凝土台座预理钢板平面位置图···型钢台座·
型钢台座尺寸、材料表和节点·限位器及隔振器安装
设防烈度8度、9度地区限位器安装·：隔振台座限位器详图···
弹簧隔振器及钢牛腿（采用钢板制作）安装详图弹簧隔振器及钢牛腿（采用槽钢制作）安装详图·，限位器及隔振器（垫）安装于隔振台座底面布置图·：限位器及隔振器安装于隔振台座侧面布置图橡胶隔振垫单层布置图：
橡胶隔振垫多层布置图·
附录一隔振计算例题·
附录二各类建筑和设备所需的振动传递率T相关技术资料
弹簧隔振器性能参数
橡胶隔振器性能参数
橡胶隔振垫性能参数
审核马友才校对徐鸿给设计黄亮克42
图集号
16K702
1编制依据
总说明
本图集与现行工程建设标准不符的内容、限制或淘汰的技术或1.1本图集根据住房和城乡建设部建质函【2014]119号文“关于印发《2014年国家建筑标准设计编制工作计划》的通知”进行修编。
1.2现行的国家标准、规范
《民用建筑供暖通风与空气调节设计规范》GB50736-2012《工业建筑供暖通风与空气调节设计规范》GB50019-2015《通风与空调工程施工质量验收规范》《通风与空调工程施工规范》
GB50243-2002
GB50738-2011
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《风机、压缩机、泵安装工程施工及验收规范》GB50275-2010
《建筑机电工程抗震设计规范》《隔振设计规范》
《建筑工程容许振动标准》
《水泵隔振技术规程》
《建筑结构荷载规范》
《混凝土结构设计规范》
《钢结构设计规范》
《涂覆涂料前钢材表面处理》
《混凝土结构工程施工质量验收规范》《钢结构工程施工质量验收规范》GB50981-2014
GB50463-2008
GB50868-2013
CECS59:94
GB50009-2012
GB50010-2010
GB50017-2003
GB/T8923.1-2011
GB50204-2015
GB50205-2001
当依据的标准规范进行修订或有新的标准规范出版实施，产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
2.1本图集适用于一般民用建筑与工业建筑中（环境温度不超过42℃）暖通空调专业常用的卧式、立式离心水泵的安装。2.2水泵与电机有共用机座，电机功率不大于110kW的离心式水泵。
2.3水泵输送介质为清水及物理化学性质类似于水的液体，介质温度不高于115℃、不低于-20℃。3图集内容及编制原则
3.1图集内容包括单级单吸卧式离心泵、单级双吸卧式离心泵的安装及单级立式泵、单级立式双头泵在水平管路上的安装。本图集完善了单台水泵隔振安装和不隔振安装的方法；新编了卧式离心泵双层隔振安装的方法。3.2各类水泵安装方式按照接管示意图、不隔振安装、隔振安装的顺序编排。
3.3卧式离心水泵的隔振猎施是在混凝土台座或型钢台座下设置弹簧隔振器或橡胶隔振器（垫）。立式离心水泵的隔振措施是在机组隔振合座或连接板下设置橡胶隔振器（垫），水泵机组与隔振台座或连接板之间采用刚性连接。3.4为便于编制，对本图集中的每个水泵和每个隔振台座进行编号，水泵编号中DX表示单吸卧式离心泵，SX表示双吸卧式离总说明
审核马友才校对徐鸿给设计黄亮童壳图集号
16K702
心泵，LS表示立式离心泵，LSST表示立式双头离心泵：隔振台座编号中DGJ表示单吸卧式离心泵钢筋混凝土台座，DXG表示单吸卧式离心泵型钢台座，SGJ表示双吸卧式离心泵钢筋混凝土台座，SXG表示双吸卧式离心泵型钢台座。3.5隔振安装方式中，可根据水泵型号直接查取隔振台座编号，按本图集第3541页要求施工即可，超出使用范围者可参照本图集自行设计隔振系统。
3.6弹簧隔振器、橡胶隔振器（垫）的性能作为相关技术资料列在图集第52~54页。
3.7水泵安装索引表
对振动传递
比T值的要求
不做要求
0.01常用的
安装地点
对隔振没
有要求的
安装地点
地面安装
楼板安装
对隔振有
严格要求
的安装地点
单吸卧式高心泵不隔振安装
双吸卧式高心泵不隔振安装
立式离心泵不隔振安装
单吸卧式高心泵采用橡胶隔振器（垫）安装双吸卧式离心泵采用橡胶隔振器（垫）安装立式离心泵采用橡胶隔振垫安装单吸卧式离心泵采用弹策隔振器安装双吸卧式高心泵采用弹策隔振器安装立式离心泵采用橡胶隔振器隔振安装单吸卧式离心泵双层隔振安装
双吸卧式高心泵双层隔振安装
4安装要求
4.1水泵安装应按设计要求选择隔振或不隔振安装方式。当水泵安装在楼板上或不能满足周边环境（房间）对噪声、振动要求时，应选择可达到设计要求的隔振安装。4.2不隔振安装方式水泵基础的混凝土强度等级不应低于C25，宜预留地脚螺栓孔，待水泵就位后采用细石混凝土灌注密实，水泵混凝土基础在水泵安装完毕后抹灰到水泵机座下边缘，并留有排水槽避免水泵机座内积水；隔振安装方式水泵基础混凝土强度等级为C25，钢筋HPB300级（中）、HRB400级（虫），最外层钢筋的混土保护层厚度为25mm，钢板边框及预理钢板均采用Q235B钢制作水泵基础的混凝土表面应平整，并采用1：2水泥砂浆抹面。
4.3水泵混凝土基础应大于水泵机组的机座（或隔振台座），且基础每边尺寸的增加值不宜小于150mm。当水泵采用不隔振安装方式时，混凝土基础高出建筑完成面不宜小于100mm；当采用隔振安装方式时，混凝土基础高出机房建筑完成面不宜小于50mm。
4.4水泵安装时，水泵纵向中轴线应与基础或隔振台座中心线重合对齐，并找平找正。水泵固定螺栓应紧固且有防松螺母或垫圈。
4.5采用隔振安装方式时，同一隔振台座（或机组或连接板）使用的隔振器（垫）应为同一生产厂商的相同型号产品，且应留有隔振器的安装及维修空间。使用橡胶隔振器（垫）时，总说明
审核马友才校对徐鸿给设训黄亮奇图集号
16K702
应避免接触、靠近高温物体，避免接触臭氧、强酸、强碱及放射性物体，还应避免接触油脂。4.6水泵隔振台座的厚度不应小于100mm，最大厚度不宜超过350mm。混凝土隔振台座的重量不宜小于设备重量的2倍。4.7型钢隔振合座采用Q235B焊接矩形钢管与热轧普通槽钢焊接制作，焊条采用E43型，焊接时应满焊，并焊接牢固。型钢台座及所有外露钢构件均应表面喷砂除锈处理，除锈等级要求达到现行国家标准《涂覆涂料前钢材表面处理》GB/T8923.1-2011中的Sa2等级，后做无机富锌底漆（2×50μm），再刷环氧云铁中间漆（2x50μm）以及聚氨酯面漆（2×30μm），并应定期维护。
4.8水泵隔振安装时应按《建筑机电工程抗震设计规范》GB50981-2014的要求设置隔振台座限位器。限位器可按本图集第43页制作：抗震设防烈度不超过7度（含7度）的地区可采用台座限位器一、二，抗震设防烈度8度、9度地区采用台座限位器三、四。
4.9当水泵输送的介质温度较低，可能导致泵体结露时，泵体外表面应有防结露措施。
4.10当水泵安装在爆炸危险环境中时，水泵安装应满足国家现行标准《爆炸危险环境电力装置设计规范》GB50058的相关规定。
4.11水泵软接头应在自然状态下安装，不应使其挠曲或产生位移，不应承担管道重量。软接头的安装可参考国标图集13K204《暖通空调水管软连接选用与安装》。4.12在一些对隔振降噪要求较高的特殊场合，与水泵相连接的水管应该采用弹性托吊架，弹性托吊架应在其额定荷载范围内使用，弹性托吊架的选用和安装可参考相关的国家标准规范和图集；必要时水泵周边可采用隔声罩等隔声措施。4.13水泵安装也可以采用预制组合泵组的安装方式，并列的多台水泵连同隔振台座、水管、阀门及其支架按设计图纸在工厂预制加工好并组合成一个整体，然后运送到现场进行组合装配。预制组合泵组不在本图集编制范围内。5隔振设计说明
5.1水泵隔振方案应按设计要求，依据国家相关标准规范，结合所规定的振动标准经多方案比较、综合评估后确定。5.2水泵隔振采用主动隔振系统，根据经济、高效、耐用的原则，确定隔振器和隔振台座的各项技术参数和制造要求，通过调整隔振体系的质量和总刚度，其振动计算值不应大于容许振动值。
5.3水泵隔振合座分为混凝土台座和型钢台座两大类别：混凝土台座可以减少设备本身的振动、调整设备底盘的偏心、降低设备的重心；型钢台座重量较轻，制作安装较为方便。设计人员可根据建筑工程的性质适当选用，一般情况下建议采用混凝土隔振台座。
5.4水泵隔振设计时，可视水泵、电机及其机座、隔振台座为一刚体，忽略隔振器重量。
总说明
图集号
审核马友才物校对徐鸿给设黄亮面16K702
5.5水泵隔振安装中应根据隔振要求选择合适的安装方法，当振动传递率T<0.01时可采用双层隔振安装；当0.010.2时可采用橡胶隔振器或橡胶隔振垫隔振安装。
5.6当同一机房内有多种规格的设备且机房空间有限或机房内设有多台同类规格的设备时，也可采用浮筑隔振地面，即把所有设备都配置在隔振处理的机房地面上。浮筑隔振的做法不在本图集编制范围内。
5.7隔振设计说明未详之处参见《隔振设计规范》GB50463的相关规定。
5.8水泵隔振计算例题详见附录一：各类建筑和设备所需的振动传递率的建议值详附录二。双层隔振系统的振动传递率T按下式计算：T=Ti×T2。式中Ti为上层隔振系统的振动传递率；T2为下层隔振系统的振动传递率。6尺寸单位
本图集未注明的尺寸单位均为毫米（mm）。总说明
审核马友才校对徐鸿给设训黄亮专克图集号
16K702
单级单吸卧式离心泵接管示意图（一）名称
水泵（包括电机）
过滤器
软接头
止回阔
压力表此图集内容来自标准下载网
偏心变径管
同心变径管
单级单吸卧式离心泵接管示意图（二）注：1.本图仅表示卧式离心式水泵进出水管基本接管形式2.水泵吸入端过滤器的设置及其型式由设计人员确定。安装时应根据现场情况，适当调整过滤器的安装角度，以便抽出滤芯。3.固定支架和软接头的安装参考国标图集13K204《暖通空调水管软连接选用与安装》4.压力表型号及安装位置由设计人员确定图集号
单级单吸卧式离心泵接管示意图审核马友才校对徐鸿冷设讯黄亮黄壳页
16K702
主视图
基础平面图
预留螺栓孔
左视图
混凝土基础
地螺栓
注：1.预留螺栓孔位置和数量应按现场设备核对，待水泵就位后用细石混凝土灌注密实
2.混凝土基础与水泵机组机座四边的间距不宜小于150mm。3.安装尺寸应按所选产品要求或参见第9页安装尺寸表。单级单吸卧式离心泵不隔振安装审核马友才校对徐鸿给设计黄亮黄南图集号
16K702
