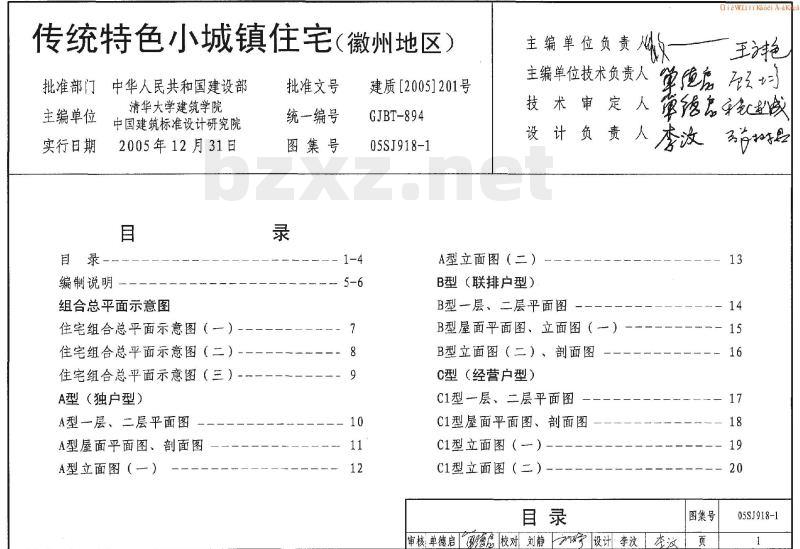

【05SJ918-1】 传统特色小城镇住宅--徽州地区

传统特色小城镇住宅（徽州地区）批准部门
主编单位
实行日期
中华人民共和国建设部
清华大学建筑学院
中国建筑标准设计研究院
2005年12月31日
目　录－
编制说明
组合总平面示意图
住宅组合总平面示意图（一）
住宅组合总平面示意图（二）－住宅组合总平面示意图（三）-
A型（独户型）
A型一层、二层平面图
A型屋面平面图、剖面图
A型立面图（→）
批准文号
统一编号
图集号
建质［2005】201号
GJBT-894
05SJ918-1
主编单位负责
主编单位技术负责人
技术审定人
设计负责人
A型立面图（二）
B型（联排户型）
B型一层、二层平面图
B型屋面平面图、立面图（一）
B型立面图（二）、剖面图
C型（经营户型）
C1型层、二层平面图
C1型屋面平面图、剖面图
C1型立面图（）
C1型立面图（二）
ieWLiiiKaoeiAal
華绝战域
图集号
审核单德启德校对刘静子设计李汶李汶页
多拉息
05SJ918-1

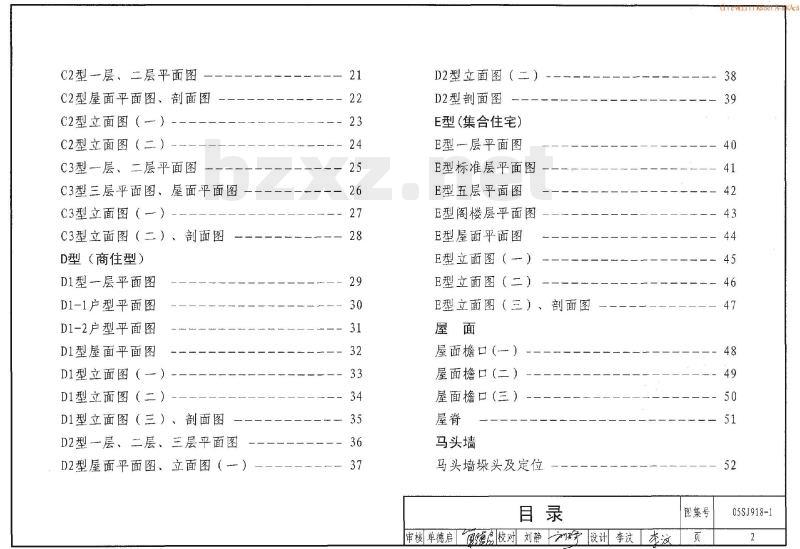

C2型层、二层平面图
C2型屋面平面图、剖面图
C2型立面图（-～）-
C2型立面图（二）=
C3型一层、二层平面图
C3型三层平面图、屋面平面图
C3型立面图（）
C3型立面图（二）、剖面图
D型（商住型）
D1型一层平面图
D1-1户型平面图
D1-2户型平面图
D1型屋面平面图
D1型立面图（→），
D1型立面图（二）
D1型立面图（三）、剖面图
D2型一层、二层、三层平面图
D2型屋面平面图、立面图（）
D2型立面图（二）
D2型剖面图
E型（集合住宅）
E型一层平面图
E型标准层平面图
E型五层平面图
E型阁楼层平面图
E型屋面平面图
E型立面图（）
E型立面图（二）
E型立面图（三）、剖面图
屋面檐口（一）
屋面檐口（二）
屋面檐口（三）
马头墙
马头墙垛头及定位
审核单德启校对刘静对设计李汶查汶38
图集号
05SJ918-1

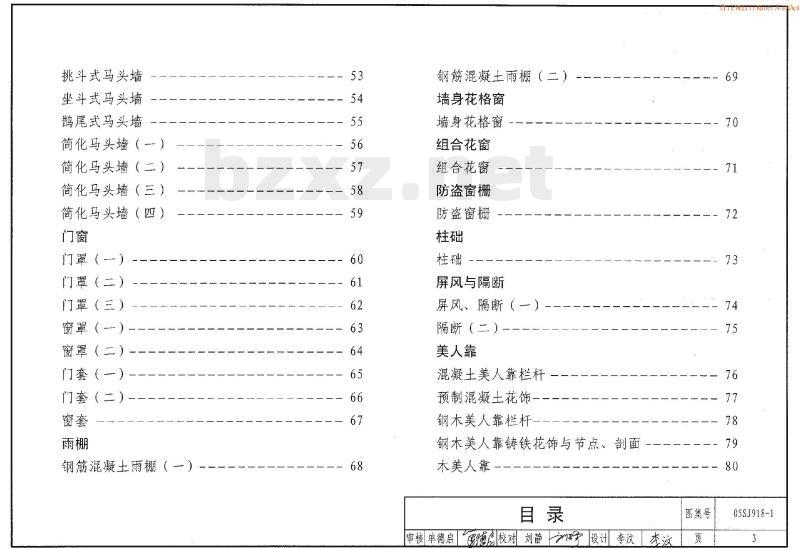

挑斗式马头墙
坐斗式马头墙
鹊尾式马头墙，
简化马头墙（一）
简化马头墙（二）
简化马头墙（三）
简化马头墙（四）
门罩（）
门罩（二）
门罩（三）
窗罩（→）
窗覃（二）－
门套（）
门套（二）
钢筋混凝土雨棚（
钢筋混凝土雨棚（二
墙身花格窗
墙身花格窗
组合花窗
组合花窗
防盗窗栅
防盗窗栅
屏风与隔断
屏风、隔断（）
隔断（二）
美人靠
混凝土美人靠栏杆
预制混凝土花饰一
钢木美人靠栏杆
钢木美人靠铸铁花饰与节点、剖面木美人靠
图集号
审核单德启“国校对刘静设计李汶杰汶页
05SJ918-1

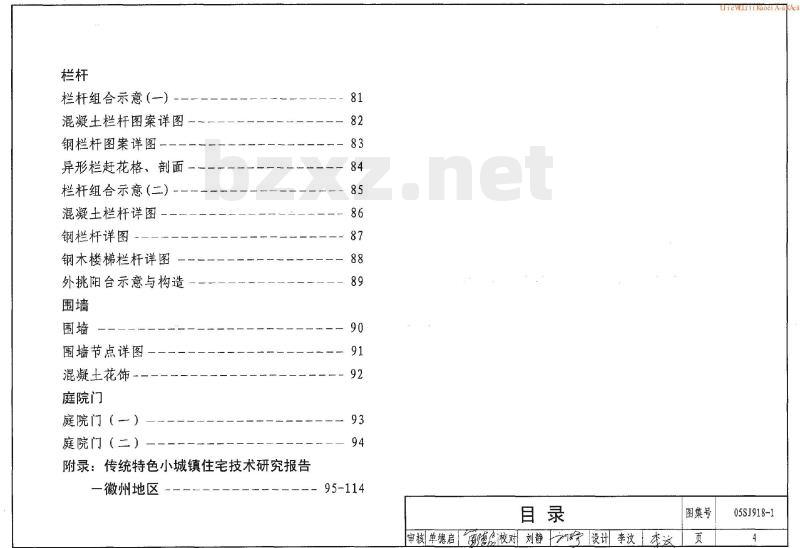

栏杆组合示意（—）
混凝土栏杆图案详图一
钢栏杆图案详图一
异形栏赶花格、剖面
栏杆组合示意(二)
混凝土栏杆详图--
钢栏杆详图
钢木楼梯栏杆详图
外挑阳台示意与构造
围墙节点详图
混凝土花饰
庭院门
庭院门（）
庭院门（二）
附录：传统特色小城镇住宅技术研究报告-徽州地区
95-114
审核单德启随局校对刘静设计李汶李汶图集号
iewLrriKaociAakA
05SJ918-1

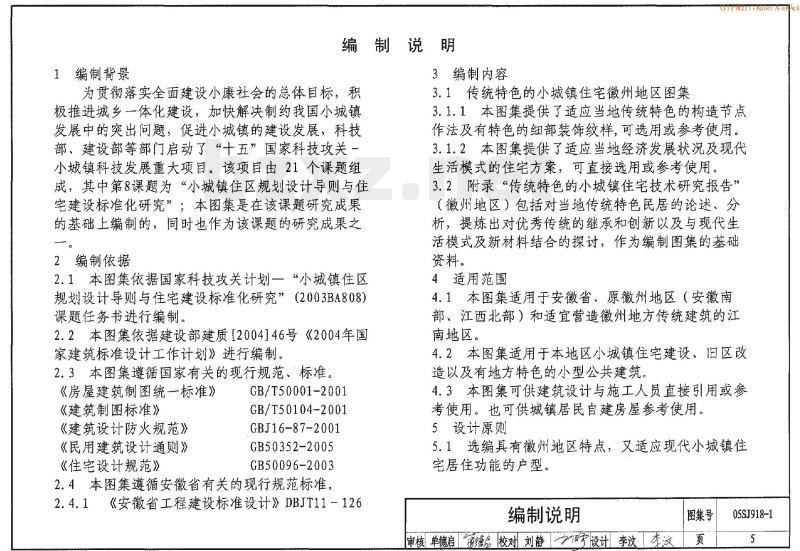

1 编制背景
编制说明
3编制内容
为贯彻落实全面建设小康社会的总体目标，积极推进城乡一体化建设，加快解决制约我国小城镇发展中的突出问题，促进小城镇的建设发展，科技部、建设部等部门启动了“十五”国家科技攻关一小城镇科技发展重大项目。该项目由21个课题组成，其中第8课题为“小城镇住区规划设计导则与住宅建设标准化研究”；本图集是在该课题研究成果的基础上编制的，同时也作为该课题的研究成果之。
2编制依据
2.1本图集依据国家科技攻关计划一“小城镇住区规划设计导则与住宅建设标准化研究”（2003BA808）课题任务书进行编制。
2.2本图集依据建设部建质2004]46号《2004年国家建筑标准设计工作计划》进行编制。2.3本图集遵循国家有关的现行规范、标准。《房屋建筑制图统一标准》
《建筑制图标准》
《建筑设计防火规范》
《民用建筑设计通则》
《住宅设计规范》
GB/T50001-2001
GB/T50104-2001
GBJ16-87-2001
GB50352-2005
GB50096-2003
2.4本图集遵循安徽省有关的现行规范标准。2.4.1《安徽省工程建设标准设计》DBJT11－1263.1传统特色的小城镇住宅徽州地区图集urlewLirkaoei AakAc
3.1.1本图集提供了适应当地传统特色的构造节点作法及有特色的细部装饰纹样，可选用或参考使用。3.1.2本图集提供了适应当地经济发展状况及现代生活模式的住宅方案，可直接选用或参考使用。3.2附录“传统特色的小城镇住宅技术研究报告”（徽州地区）包括对当地传统特色民居的论述、分析，提炼出对优秀传统的继承和创新以及与现代生活模式及新材料结合的探讨，作为编制图集的基础资料。
4适用范围
4.1本图集适用于安徽省、原徽州地区（安徽南部、江西北部）和适宜营造徽州地方传统建筑的江南地区。
4.2本图集适用于本地区小城镇住宅建设、旧区改造以及有地方特色的小型公共建筑。4.3本图集可供建筑设计与施工人员直接引用或参考使用。也可供城镇居民自建房屋参考使用。5设计原则
5.1选编具有徽州地区特点，又适应现代小城镇住宅居住功能的户型。
编制说明
图集号（
05SJ918-1
审核单德启“国随校对刘静对子设计李汶李汶页5.2注重节地、节能及新材料、地方材料的使用。5.3本图集未作图示的-一般构造部分可选用相关标准图或结合具体情况自行设计。6使用方法
6.1充分考虑本地区不同情况及需求，选用或参考住宅户型平面。
6.2传统特色的构造节点及细部可供施工直接引用或参考使用。
6.3附录：研究报告作为编制特色小城镇住宅图集的基础资料，也可供其它有地方特色的建筑设计、教学、科研工作者参考使用。
7构造、材料、施工要求　
7.1施工质量应符合下列规范要求《体工程施工质量验收规范》GB50203-2002《木结构工程施工验收质量规范》GB50206-2002《建筑装饰装修工程质量验收规范》GB50210-20017.2木材选用一级木材，含水率不大于15%，装饰工程木构件为优质硬质木。
7.3砌体：地坪以上用MU10粘土多孔砖或非粘士砖，M5水泥石灰砂浆砌筑，地坪以下用当地允许使用的砌筑材料，M5水泥砂浆砌筑。7.4凡埋入墙内金属构件均需涂防锈漆一层，明露铁件均须涂防锈漆一道，罩面油漆两道，色彩和具体用料由设计者确定。
7.5木构件连接应粘钉结合或粘卯结合，尽量避免使用铁钉，铁钉应打平避免外露。GiewLiYYkaoeiAakAc
7.6铁件焊接，焊条用E一4300铁件连接，除图中注明外，贴角焊缝高度均采用3mm，焊缝须锉平磨光。7.7木构件和混凝土梁柱的连接，隔断与混凝土梁、地面、砖墙的连接，均应采用金属膨胀螺栓或塑料胀管连接，木砖尺寸60×120×120，间距5008索引方法
本图集中详图的编号及索引方法以下列标志为准：详图编号wwW.bzxz.Net
９其它　
一页次
9.1本图集所注尺寸，除注明外均以毫米为单位。9.2楼梯、阳台、栏杆、楼地面作法及节点详图，可结合国标或有关现行图集，其安全措施应符合相关规范的规定。
9.3本图集未尽事宜，均应按现行有关标准规定处理。
编制说明
图集号
审核单德启“品校对刘静双子设计李汶李汶页05SJ918-1
UiewLiiiKaoeiAakA
注：该居住组团为多种类型住宅混合使用，方案组合平面主要适用于小城镇外围、工业化程度相对较低的地区。C1、C2型住宅
适合从事农业生产（种植、养殖）的居民；A型独立式住宅布置于
组团中心，适合于小城镇中从事运输，经商的居民：B型联排住
宅布置于组团东北角。
住宅组合总平面示意图
审核单德启临校对李汶李汶设计郁枫机图集号
05SJ918-1
注：本方案采用别墅户型与家庭旅店户型组合布置，地形为地坪高差较大的山地，自然条件优越，建筑容积率低，适用于风景旅游区附近的村镇居住区，度假村等场所。2F
UieWLiiiKaoeiA-ak
住宅组合总平面示意图（二）
图集号
校对李汶李汶设计郁枫扣
审核单德启
05SJ918-1
十特色商业街
UieWLiiiKaoei
注：该平面组合适用于内部保护或建造徽州特色商业街的住宅小区。
住宅组合总平面示意图
（三）
审核单德启糖校对李汶李汶设计刘静图集号
05SJ918-1
储藏室
起居室
注：该方案适用于徽州平原地区，具有传统风貌的小城镇居住区户型定位为独户三代居，首层设老人卧室，两层均有起居室。po
层平面图
作儿童
屋顶上人游口
78 78740 48
回主卧室
二层平面图
A型一层、二层平面图
技术经济指标：
占地面积：
总建筑面积：
1ewLlllKaoeiArakA
一层建筑面积：96.8m2
二层建筑面积：98.7m2
图集号
审核单德启校对李汶李设计郭文辉事文辉页
05SJ918-1
屋面平面图
檐口构造
11剖面图
A型屋面平面图、面图
审核单德启境校对李汶李汶设计郭文辉事友耀H
ieWLiiikaoeiA-akAc
图集号
05SJ918-1
栏杆图案
1）~（4）轴立面图
简化马头墙
轴立面图
A型立面图（一）
UieWLiiiKaoeiA-akAci
图集号
审核单德启校对李汶李汶设计郭文辉事友辉页
05SJ918-1
