【12SG121-1】 施工图结构设计总说明（混凝土结构）

国家建筑标准设计图集
12SG121-1
施工图结构设计总说明
混凝土结构）
中国建筑标设计研究院
国家建筑标准设计图集
12SG121-1
施工图结构设计总说明
（混凝土结构）
批准部门：
组织编制：
中华人民共和国住房和城乡建设部中国建筑标准设计研究院
中国计划出版社

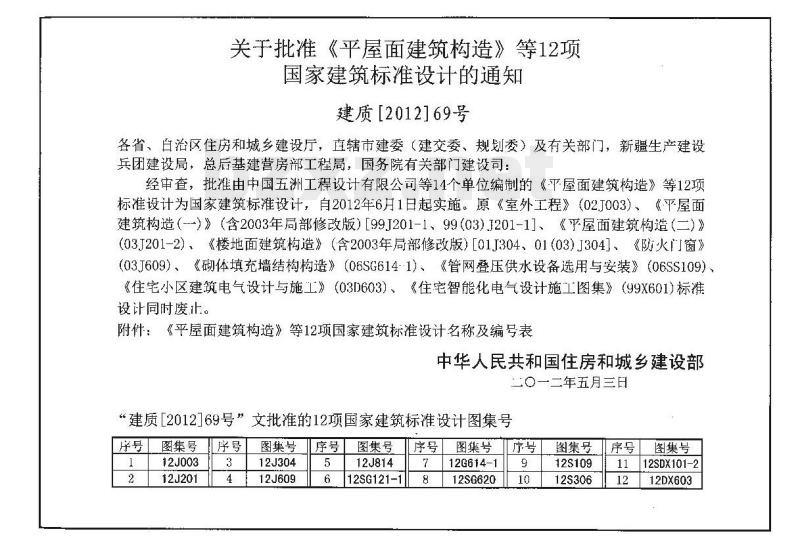

关于批准《平屋面建筑构造》等12项国家建筑标准设计的通知
建质【2012]69号
各省、白治区住房和城乡建设厅，直辖市建委（建交委、规划委）及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由中国五洲工程设计有限公司等14个单位编制的《平屋面建筑构造》等12项标准设计为国家建筑标准设计，自2012年6月1日起实施。原《室外工程》（02J003）、《平屋面建筑构造（--）》（含2003年局部修改版）［99J201-1、99（03）J201-1]、《乎屋面建筑构造（二）》（03J201-2）、《楼地面建筑构造》（含2003年局部修改版）［01J304、01（03）J304]、《防火门窗》(03J609）、《砌体填充墙结构构造》（06SG614-1)、《管网叠压供水设备选用与安装》（06SS109）、《住宅小区建筑电气设计与施工》（03D603）、《住宅智能化电气设计施工图集》（99X601）标准设计同时废止。
附件：《平屋面建筑构造》等12项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一二年五月三月
“建质［2012]69号”文批准的12项国家建筑标准设计图集号序号
图集号
12J003
12J201
图集号
12J304
12J609
图集号
12J814
12SG121-1
图集号
12G614-1
12SG620
图集号
12S109
12S306
图集号
12SDX101-2
12DX603
编制组负责人：
编制组成员：
审查组长：
审查组成员：
项目负责人：
吴耀辉
吴耀辉
郁银泉
尤天直
项目技术负责人：沙志国

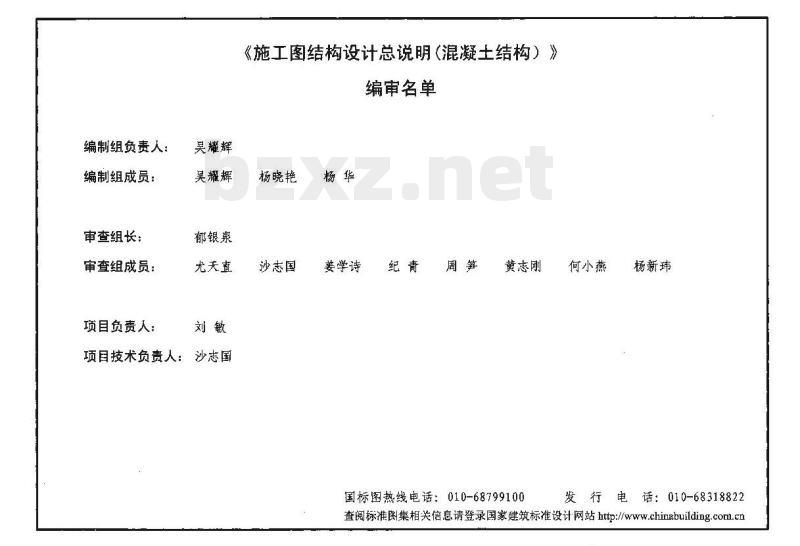

《施工图结构设计总说明（混凝土结构）》编审名单
杨晓艳
沙志国
姜学诗
黄志刚
国标图热线电话：010-68799100何小燕
杨新玮
发行电话：010-68318822

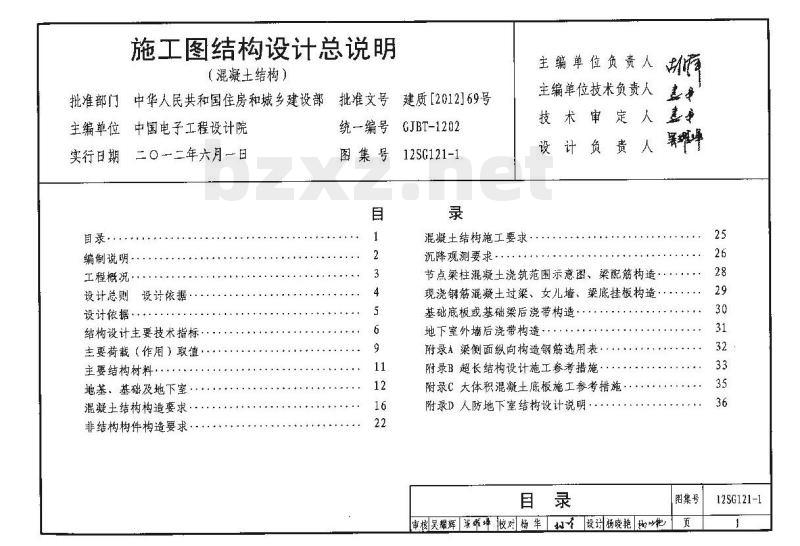

查阅标准图集相关信息请登录国家建筑标准设计网站http://chinabuilding.com.cn施工图结构设计总说明
（混凝土结构）
批准部门中华人民共和国住房和城乡建设部批准文号建质［2012]69号主编单位中国电子工程设计院
实行日期二〇一二年六月一日
自录·
编制说明
工程概况，
设计总则设计依据
设计依据·
结构设计主要技术指标
主要荷戴（作用）取镇
主要结构材料：
地基、基础及地下室·
混凝土结构构造要求·
非结构构件构造要求·.
统一编号
GJBT-1202
图集号
12SG121-1
混凝土结构施工要求·
沉降观测要求·
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
节点梁柱混凝土浇筑范围示意图、梁配筋构造M
现浇钢筋混凝土过梁、女儿墙、梁底挂板构造··基础底板或基础梁后浇带构造·地下室外墙后浇带构造
附录A梁侧面纵向构造钢筋选用表·附录B超长结构设计施工参考措施附录C大体积混凝土底板施工参考措施：附录D人防地下室结构设计说明·目录
审核吴耀辉雅峰校对杨华和有设杨晓艳均艳图集号
12SG121-1
1.编制依据
编制说明
特编制本图集。结构设计人员可参考本图集的格式进行本图集根据住房和城乡建设部建制「2008183号“关于印发《2008年-国家建筑标准设计编制工作计划》的通知”进行编制。
2.本图集标准构造详图的主要设计依据《混凝土结构设计规范》
《建筑抗震设计规范》
《建筑地基基础设计规范》
《砌体结构设计规范》
《混凝土结构工程施工规范》
《地下工程防水技术规范》
GB 50010-2010
GB 50011-2010
GB50007-2011
GB50003-2011
GB 50666-2011
GB 50108-2008
《高层建筑混凝土结构设计技术规程》JGJ3-2010《建筑工程设计文件编制深度规定》（2008年版）3.编制目的
为了进一步贯彻和实施《建筑工程设计文件编制深度规定》（2008年版）的规定，统一施工图结构设计总说明格式，方便施工图审查人员、施工人员及监理人员阅读，更好地理解设计人员的设计意图，保证工程质量，具体工程施工图总说明的编写。4. 适用范围
本图集适用于非抗震和抗震设防裂度为6～9度地区一般民用建筑的现浇钢筋混凝土框架结构、剪力墙结构框架-剪力构结构、简体结构、板柱-剪力墙结构等结构类型及非结构构件的施工图总说明的编制。5.与相关图集的关系
本图集应与11G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集、12G901《混凝土结构施工钢筋排布规则与构造详图》系列图集和12G614-1《砌体填充墙结构构造》图集配套使用。6．其他
6.1当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用。6.2本图集中未包括的工程说明、构造详图及其他未尽事项，应在具体设计说明中由设计人员进行补充，工程中未涉及的内容应进行删减。
编制说明
审该昊耀辉暑塑埠胶对杨华拟叶设计杨莞艳均以靶】图集号
12SG121-1
1工程概况
1.1 项目名称：
1.2建设地点：
1.3本项自由××个子项组成，项目概况详见表1.3表1.3项目概况
子项名称
子项1
子项2
房屋平面尺寸
房屋高度
结构类型
基础类型
地基形式
注：1单项（子项）工程是建设项目的组成部分，是具有独立的设计文件，在峻工后可以独立发挥效益或生产能力的独立工程：如：幢住宅，—栋厂房。
2本表适用多子项工程，单项工程应相应删减3当图纸按工程分这编号时，应给出结构分区示意图或图纸编号说明1.4本子项名称为
1.5本工程主要建筑功能
筑面积、××㎡。
1.6本工程人防地下室范围为
（图集后续文中“本工程”均指本子项）×x
1.7本工程设计标高土0.000相当于绝对标高总建筑面积：××㎡2，其中地上建筑面积××m，地下建（无人防时不填）
m，建筑物室内外高差为，××m，乎面位置见总乎面图。x×
工程概况
电滋吴耀辉军城牌校对杨晓绝 构以艳设兴杨华杜车图集号
12SG121-1
2 设计总则
2、1本工程采用正投影法（或镜面投影法）进行绘制。2.2图中计量单位（除注明外）：长度单位为毫米（mm）：标高单位为米（m）；角度单位为度（°）。2.3施工时一律根据图中标注尺寸施工，不得测量图纸的尺寸施工。施工单位在施工前须核对图中尺寸，包括与其他各专业图纸之间的核对。遇有图纸和实际情况存在差异时，对重要问题须及时通知设计人。2.4结构施工时应与建筑、水、暖（空调）、强电、弱电，动力等其他专业图纸配合施工。2.5本工程施工图按国家设计标准进行设计，施工时除应遵守本说明及各设计图纸说明外，尚应满足现行国家及所在地区的有关规范、规程及所选用标准图的要求。2、6本建筑物应按建筑图中注明的功能使用，未经技术鉴定或设计许可，不得改变结构的用途和使用环境。2.7本工程施工图是根据11G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集进行绘制，除设计人根据本工程具体情况对11G101系列图集有局部更改和补充外，构造详图均应按图集要求施工。注：11G101系列图集未包含的构件代码及构件编号应补充说明。2.8承包商和施工单位在施工前应全面理解11G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集的所有内容，审阅设计图纸并及时进行施工图会审工作。施工中出现难以确定的问题时应及时与设计人协商解决。
3设计依据（设计人员根据具体工程进行增减，规范、规程及图集修编后，应及时更新版本号）3.1本工程所遵循的国家及地方规范、规程和标准3.1.1通用规范、规程和标准
《工程结构司靠性设计统一标准》《建筑结构可靠度设计统一标准》《建筑工程抗震设防分类标准》GB 50153-2008
GB50068-2001
GB 50223-2008
《建筑结构荷载规范》GB50009-2001（2006年版）《混凝士结构设计规范》
《建筑抗震设计规范》
《建筑地基基础设计规范》
《砌体结构设计规范》
《混凝土结构工程施工规范》
《地下工程防水技术规范》
《建筑桩基技术规范》
《建筑地基处理技术规范》
设计总则设计依据
GB 50010-2010
GB 50011-2010
GB 50007-2011
GB 50003-2011
GB 50666-2011
GB 50108-2008
JGJ 94-2008
JGJ 79-2002
图集号
审核吴耀辉 暴塑净校对杨晓艳扣以艳设计杨华招页12SG121-1
3.1.2 高层混凝七结构
《高层建筑混凝土结构技术规程》《高层建筑筏形与箱形基础技术规范》3.1.3预应力混凝土结构
《预应力混凝土结构抗震设计规程》3.1.4 人防工程
《人民防空地下室设计规范》
3.1.5地方标准
3.1.6其他
《混凝土外加剂应用技术规范》《混凝土结构耐久性设计规范》《建筑边坡工程技术规范》
《钢筋焊接及验收规程》
《钢筋机械连接技术规程》
3.2本工程初步设计审批意见
JGJ 3-2010
JGJ 6-2011
J0 140-2004
GB 50038-2005
GB 50119-2003
GB/T 50476-2008
GB 50330-2002
JGJ 18-2012
JGJ 107-2010
×××工程初步设计审批意见（按规定不需进行初步设计审查、批复的除外）。
3.3岩土工程勘察报告
报告名称：
编制单位：
；编号：
编制日期：×× 年 ××月 ××日。××
3.4本工程试桩报告（若试桩尚未完成，应注明桩基础图不得用于实际施工）（如有，则填写）。注：相关标准规定可以不做试验的除外。报告名称：
编制单位：
：编号：路
编制日期：× × 年 ×× 月
×× 日。
3.5本工程抗浮设防水位分析论证报告（如有，则填写）。报告名称：
编制单位：
；编号：
编制日期： × ×年 ×× 月 ××日。3.6本工程风洞试验报告（如有，则填写）。报告名称：
编制单位：
；编号：××;
编制日期：× × 年 × × 月 ×× 百。3.7本工程场地地震安全性评价报告及批复文件（如有，则填写）。
3.7.1报告名称：
编制单位：
；编号：
编制日期：××年××月××日。××
3.7.2关于《×××工程场地地震安全性评价报告》的批复。
设计依据
审核吴耀辉军滩身校对杨晓艳均以艳设计杨华图集号
12SG121-1
名称：
批复单位：
；编号：××
批复日期：××年××月××日。3.8本工程建筑抗震性能化目标设计可行性论证报告（如有，则填写）。
3.9本工程超限高层建筑工程抗震设防专项审查意见（如有，则填写）。
3.10本工程人防审批意见（如有，则填写）：3.11建设单位提出的与结构有关的符合国家标准、法规的设计任务书（如有，则填写）。4结构设计主要技术指标bzxZ.net
4.1结构设计标准
4.1.1 设计基准期为× ×年，设计使用年限为× ×年。
4.1.2 建筑结构安全等级为××级，结构重要性系数为 ××。
4.1.3地基基础（或建筑桩基）设计等级为××级。4.1,4 抗浮设防水位绝对高程为× ×，× ×,相当于设计标高××，××m。
4.1.5建筑防火分类为××类，耐火等级为××级4.1.6地下工程的防水等级为××_级。4.1.7人防地下室的设计类别为，× ×类人防工程，防常规武器抗力级别为××级，防核武器抗力级别为× ×级。
4.2抗震设防有关参数
4.2.1本工程抗震设防烈度：××度，设计基本地震加速度值：× × 吕，水乎地震影响系数最大值：××4.2.2场地类别：××类，设计地震分组：第××组，特征周期值：××s。
4.2.3 结构阻尼比：× ×
4.2.4本场地地基土层地震液化程度判定：××。4.2.5本工程抗震设防类别为××类，按××度进行抗震计算，按××度要求采取抗震措施。4.2.6结构的计算嵌固部位为××。4.2.7结构抗震等级见表4.2.7，施工单位按构造措施对应的抗震等级进行施工。
结构设计主要技术指标
图集号
审核吴耀辉装难埠校对杨晓艳拓以艳设计杨华页12SG121-1
剪力墙
表4.2.7结构抗震等级
抗震等级
计算措施
构造措施
注：1建策场地为类时，对甲、乙类建筑应允许仍按本地区抗震设防烈度的要求采取抗震构造措施；对丙类建筑应允许按本地区抗震设防烈度降低一-度的要求采取抗震构造措施，但抗震设防烈度为6度时仍应按本地区抗设防烈度的要求采敢抗震构造措施。2建筛场地为1、IV类时，设计基本地震加速度为0.15g和0.30g的地区，宜分别按抗震设质烈度8度（0.20g）和9度（0.40g）时各抗度设防类别建筑的要求采取抗震构造措施。
3裙房相关范围应在图纸中明确。结构设计主要技术指标
审核吴耀辉雄峰校对杨烧艳和以艳设计杨华祝露集号
12SC121-1
4.2.8结构抗震性能目标见表4.2.8（仅超限工程填写），表4.2.8结构抗震性能目标
地震水准
剪力塔
框架柱
普通框架梁
框支梁、柱
最大层间位移角
注：本表仅为示例
多遇地震及百年-遇风
<1/800
偶遇地震
受剪弹性、愛弯不屈服
受剪不屈服、受弯部分服
受剪弹性，受弯不屈服
不届服
罕遏地震
满足抗剪截面控制条件。抗弯局部屈服中度捉坏、部分屈服
不届服
部分属服
不屈服
<1/100
结构设计主要技术指标
审核吴耀辉聚峨峰校对杨晓艳杨艳设训杨华扭手图集号
12SG121-1
