【99D302-1】低压双电源切换电路图

本网站发布时间： 2025-02-10 11:51:02

99D302-1
现行
　点击下载此标准

基本信息

图集号：
99D302-1
图集名称：
99D302-1 低压双电源切换电路图
图集类别：
建筑
标准状态：
现行
下载格式：
pdf zip

手机扫码下载更方便

关联标准

替代情况：
原99D373改号

出版信息

主编单位：
核工业第二研究设计院

标准简介/下载

点击下载

标准简介：

双电源切换，40A～630A

标准内容

部分标准内容：

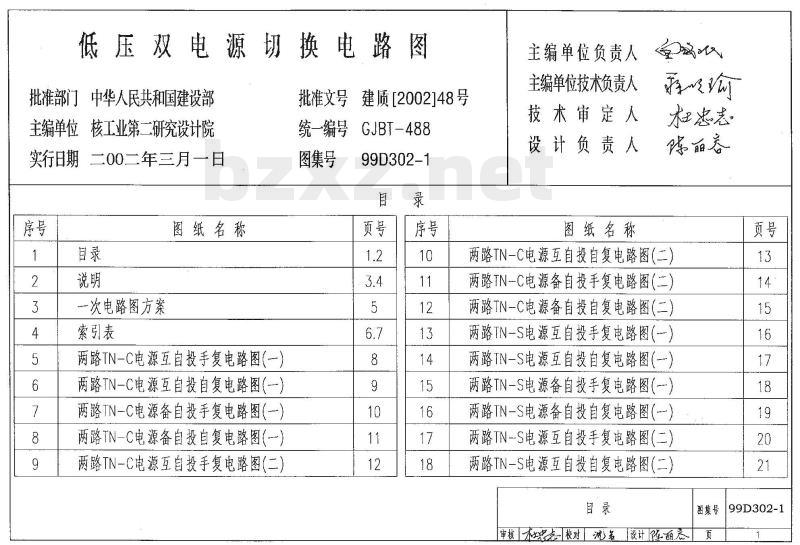

低压双电源切换电路图

批准部门：中华人民共和国建设部
主编单位：核工业第二研究设计院
实行日期：2002年3月1日
统一编号：GJBT-488
图集号：99D302-1
批准文号：建质[2002]48号

【电路图内容摘要】
本图集包含以下主要电路方案：
1. 两路TN-C电源系列：包括互自投自复电路图、备自投自复电路图、母线分段自投自复电路图。
2. 两路TN-S电源系列：包括互自投自复电路图、备自投自复电路图、母线分段自投自复电路图。
3. 交流/直流电源切换系列：一路TN-C/TN-S电源与一路直流电源的备自投自复电路图。
4. 其他：电磁转换开关(HC92)内部接线及端子图。

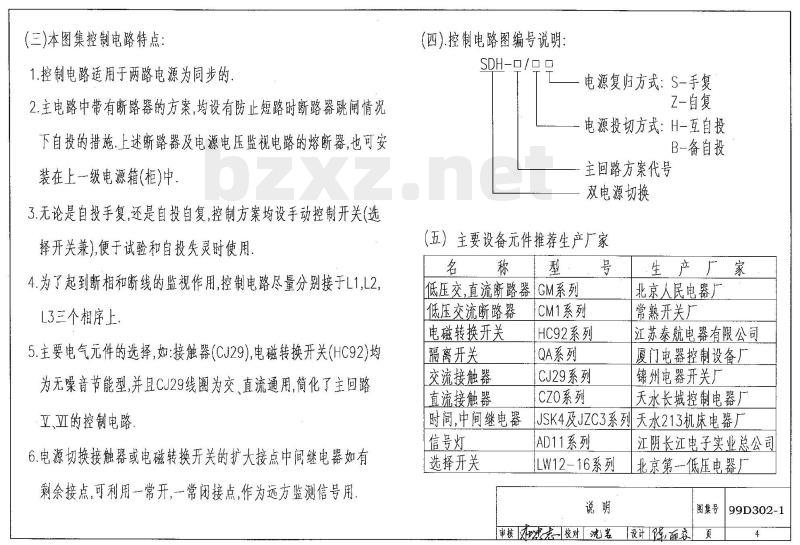

【说明】
根据建设部《建设[1991]57号文》由我院承担《低压双电源切换电路图》图集的编制工作。本图集系根据《通用用电设备配电设计规范》(GB50055-93)及《民用建筑电气设计规范》(JGJ/T16-92)编制，并参照《电气图用图形符号》(GB4728-85)、《电气技术用文件的编制》(GB/T6988.1~3-1997)、《电气技术中的项目代号》（GB5094-85）、《电气技术的文字符号制定通则》(GB/T7159-87)以及《国际最新电气简图用标准图形符号集》绘制的电路图。

(一) 概述：
本图集为对工业与民用建筑的重要负荷可靠供电的低压末端双电源切换电路图。切换容量为63~630A，切换元件有接触器及电磁转换开关两种，切换方式为自动切换，电源恢复后的复位方式分手动和自动。本图集未包括断路器切换。

(二) 方案内容：

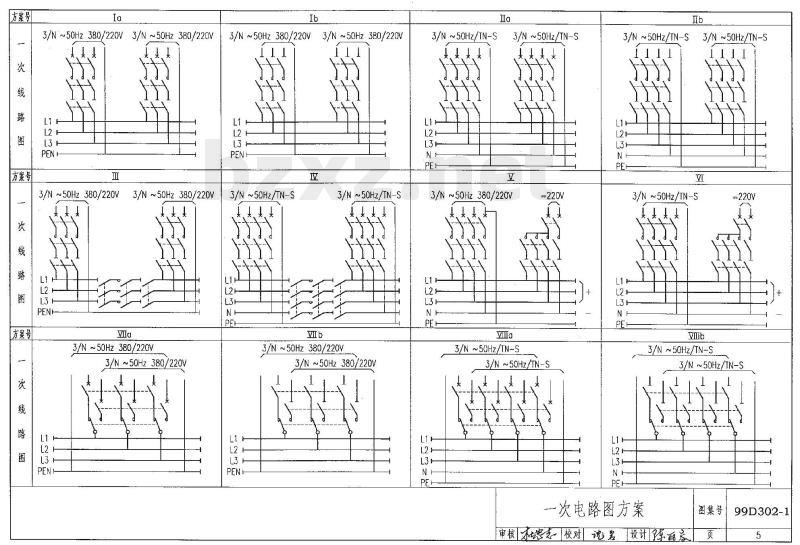

本图集中主回路方案共12种，分别以罗马数字(I～VII)和拉丁字母(α-有断路器保护，b-无断路器保护)为代号表示。其中包括两路电源均为交流（三相四线及三相五线制）；也可以一路为交流电源（三相四线或三相五线制），另一路为直流电源。如果两路电源可以任意一路工作，另一路备用，则两路电源分别用“1电源”和“2电源”表示。当工作电源故障时，自动切换至另一路。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

图集图片预览

标准图片预览：

图集目录列表

图集目录：

目录 1 说明 3 一次电路图方案 5 索引表 6 两路TN-C电源互自投手复电路图(一)SDH-Ⅰa/HS 8 两路TN-C电源互自投自复电路图(一)SDH-Ⅰa/HZ 9 两路TN-C电源备自投手复电路图(一)SDH-Ⅰa/BS 10 两路TN-C电源备自投自复电路图(一)SDH-Ⅰa/BZ 11 两路TN-C电源互自投手复电路图(二)SDH-Ⅰb/HS 12 两路TN-C电源互自投自复电路图(二)SDH-Ⅰb/HZ 13 两路TN-C电源备自投手复电路图(二)SDH-Ⅰb/BS 14 两路TN-C电源备自投自复电路图(二)SDH-Ⅰb/BZ 15 两路TN-S电源互自投手复电路图(一)SDH-Ⅱa/HS 16 两路TN-S电源互自投自复电路图(一)SDH-Ⅱa/HZ 17 两路TN-S电源备自投手复电路图(一)SDH-Ⅱa/BS 18 两路TN-S电源备自投自复电路图(一)SDH-Ⅱa/BZ 19 两路TN-S电源互自投手复电路图(二)SDH-Ⅱb/HS 20 两路TN-S电源互自投自复电路图(二)SDH-Ⅱb/HZ 21 两路TN-S电源备自投手复电路图(二)SDH-Ⅱb/BS 22 两路TN-S电源备自投自复电路图(二)SDH-Ⅱb/BZ 23 两路TN-C电源母线分段自投手复电路图SDH-Ⅲ/S 24 两路TN-C电源母线分段自投自复电路图SDH-Ⅲ/Z 26 两路TN-S电源母线分段自投手复电路图SDH-Ⅳ/S 28 两路TN-S电源母线分段自投自复电路图SDH-Ⅳ/Z 30 一路TN-C电源一路直流电源备自投手复电路图SDH-Ⅴ/BS 32 一路TN-C电源一路直流电源备自投自复电路图SDH-Ⅴ/BZ 34 一路TN-S电源一路直流电源备自投手复电路图SDH-Ⅵ/BS 36 一路TN-S电源一路直流电源备自投自复电路图SDH-Ⅵ/BZ 38 电磁转换开关(HC92)内部接线及端子图 40 两路TN-C电源互自投手复电路图(三)SDH-Ⅶa/HS 41 两路TN-C电源互自投自复电路图(三)SDH-Ⅶa/HZ 42 两路TN-C电源备自投手复电路图(三)SDH-Ⅶa/BS 43 两路TN-C电源备自投自复电路图(三)SDH-Ⅶa/BZ 44 两路TN-C电源互自投手复电路图(四)SDH-Ⅶb/HS 45 两路TN-C电源互自投自复电路图(四)SDH-Ⅶb/HZ 46 两路TN-C电源备自投手复电路图(四)SDH-Ⅶb/BS 47 两路TN-C电源备自投自复电路图(四)SDH-Ⅶb/BZ 48 两路TN-S电源互自投手复电路图(三)SDH-Ⅷa/HS 49 两路TN-S电源互自投自复电路图(三)SDH-Ⅶa/HZ 50 两路TN-S电源备自投手复电路图(三)SDH-Ⅷa/BS 51 两路TN-S电源备自投自复电路图(三)SDH-Ⅷa/BZ 52 两路TN-S电源互自投手复电路图(四)SDH-Ⅷb/HS 53 两路TN-S电源互自投自复电路图(四)SDH-Ⅷb/HZ 54 两路TN-S电源备自投手复电路图(四)SDH-Ⅷb/BS 55 两路TN-S电源备自投自复电路图(四)SDH-Ⅷb/BZ 56
