【08J907】 洁净厂房建筑构造

08J907《洁净厂房建筑构造》国家建筑标准设计图集适用于新建、改建和扩建的电子、精密机械加工、医药食品等工业洁净厂房的设计及施工。本图集不适用于生物安全实验室、洁净手术室和非最终灭菌无菌药品生产用洁净室等的设计及施工。 图集内容包括各种净化级别的洁净室的室内建筑装修做法（包括楼地面、墙面、吊顶、变形缝等）、门窗的安装节点构造、穿洁净室管道隐蔽密闭节点构造等，供设计人员直接选用。

批准部门：中华人民共和国住房和城乡建设部
批准文号：建质（2008）189号
主编单位：中国电子工程设计院
实行日期：二〇〇八年十二月一日
图集号：08J907

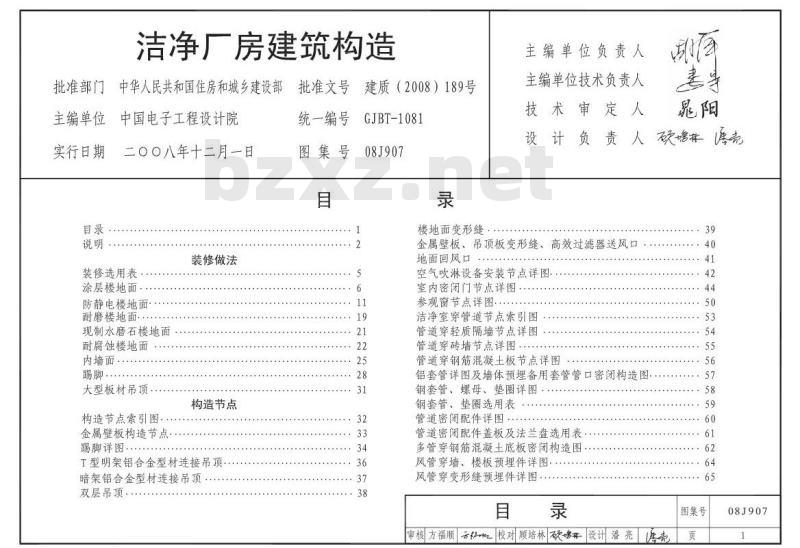

目录

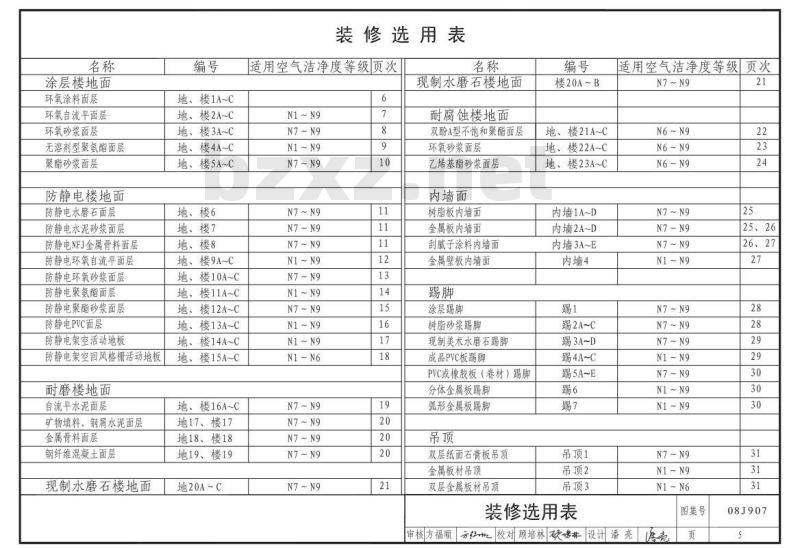

1. 装修选用表
2. 楼地面：涂层楼地面、防静电楼地面、耐磨楼地面、现制水磨石楼地面、耐腐蚀楼地面
3. 内墙面：装饰板材、涂料、金属壁板、踢脚
4. 吊顶：T型明架铝合金型材连接吊顶、暗架铝合金型材连接吊顶、双层吊顶
5. 构造节点：
- 楼地面变形缝
- 金属壁板、吊顶板、变形缝节点
- 高效过滤器送风口、地面回风口、空气吹淋设备安装节点
- 室内密闭门、参观窗节点
- 洁净室穿管道节点（包括轻质隔墙、砖墙、钢筋混凝土板、铝套管、钢套管、管道密闭配件、多管穿钢筋混凝土底板、风管穿墙/楼板/变形缝等）

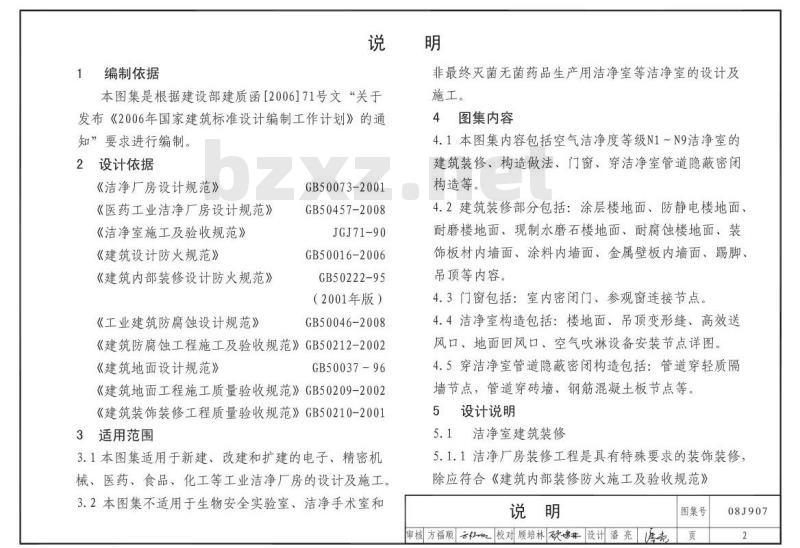

说明

1 编制依据
非最终灭菌无菌药品生产用洁净室等洁净室的设计及本图集是根据建设部建质函[2006]71号文“关于发布《2006年国家建筑标准设计编制工作计划》的通知”要求进行编制。

2 设计依据
《洁净厂房设计规范》GB50073-2001
《医药工业洁净厂房设计规范》GB50457-2008
《洁净室施工及验收规范》JGJ71-90
《建筑设计防火规范》GB50016-2006
《建筑内部装修设计防火规范》GB50222-95
《工业建筑防腐蚀设计规范》GB50046-2008
《建筑防腐蚀工程施工及验收规范》GB50212-2002
《建筑地面设计规范》GB50037-96
《建筑地面工程施工质量验收规范》GB50209-2002
《建筑装饰装修工程质量验收规范》GB50210-2001
《洁净室施工及验收规范》GB50354-2005

3 适用范围
3.1 本图集适用于新建、改建和扩建的电子、精密机械、医药、食品、化工等工业洁净厂房的设计及施工。
3.2 本图集不适用于生物安全实验室、洁净手术室的设计及施工。

4 图集内容
4.1 本图集内容包括空气洁净度等级N1-N9洁净室的建筑装修、构造做法、门窗、穿洁净室管道隐蔽密闭构造等。
4.2 建筑装修部分包括：涂层楼地面、防静电楼地面、耐磨楼地面、现制水磨石楼地面、耐腐蚀楼地面、装饰板材内墙面、涂料内墙面、金属壁板内墙面、踢脚、吊顶等内容。
4.3 门窗包括：室内密闭门、参观窗连接节点。
4.4 洁净室构造包括：楼地面、吊顶变形缝、高效送风口、地面回风口、空气吹淋设备安装节点详图。
4.5 穿洁净室管道隐蔽密闭构造包括：管道穿轻质隔墙节点、管道穿砖墙、管道穿钢筋混凝土板节点等。

5 设计说明
5.1 洁净室建筑装修

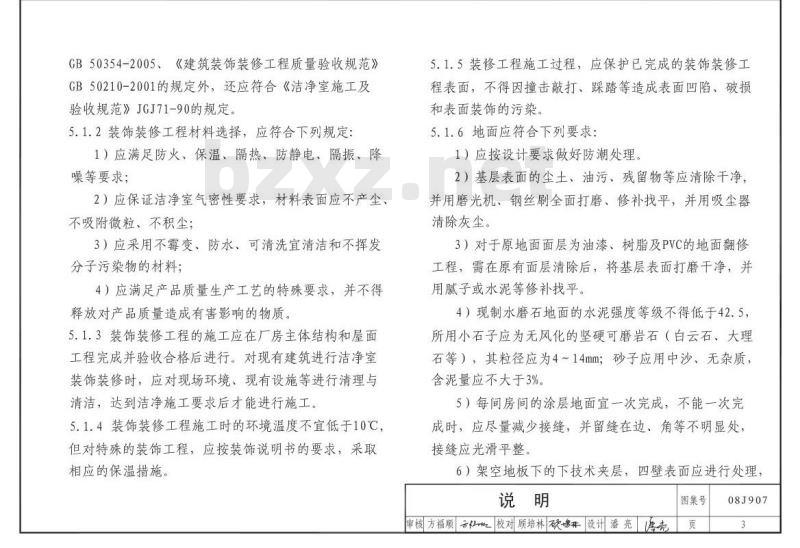

5.1.1 洁净厂房装修工程是具有特殊要求的装饰装修，除应符合《建筑内部装修设计防火规范》GB50222-95、《建筑装饰装修工程质量验收规范》GB50210-2001的规定外，还应符合《洁净室施工及验收规范》JGJ71-90的规定。
5.1.2 装饰装修工程材料选择，应符合下列规定：
1）应满足防火、保温、隔热、防静电、隔振、降噪等要求；
2）应保证洁净室气密性要求，材料表面应不产尘、不吸附微粒、不积尘；
3）应采用不霉变、防水、可清洗、宜清洁和不挥发分子污染物的材料；
4）应满足产品质量生产工艺的特殊要求，并不得释放对产品质量造成有害影响的物质。
5.1.3 装饰装修工程的施工应在厂房主体结构和屋面工程完成并验收合格后进行。对现有建筑进行洁净室装饰装修时，应对现场环境、现有设施等进行清理与清洁，达到洁净施工要求后才能进行施工。
5.1.4 装饰装修工程施工时的环境温度不宜低于10℃，但对特殊的装饰工程，应按装饰说明书的要求，采取相应的保温措施。

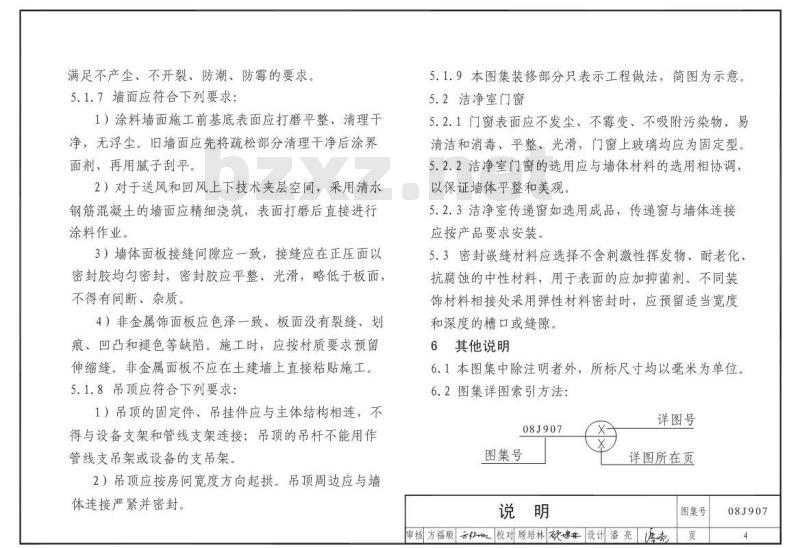

5.1.5 装修工程施工过程，应保护已完成的装饰装修工程表面，不得因撞击敲打、踩踏等造成表面凹陷。
