【10J929】 乡镇卫生院建筑标准设计样图

国家建筑标准设计图集
10J929
乡镇卫生院建筑标准设计样图
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
使用正版图集
注册积分
年整回报
免费网络课程
02204258
刮开此处正网积分
国家建筑标准设计
中国建筑标准设计研究院

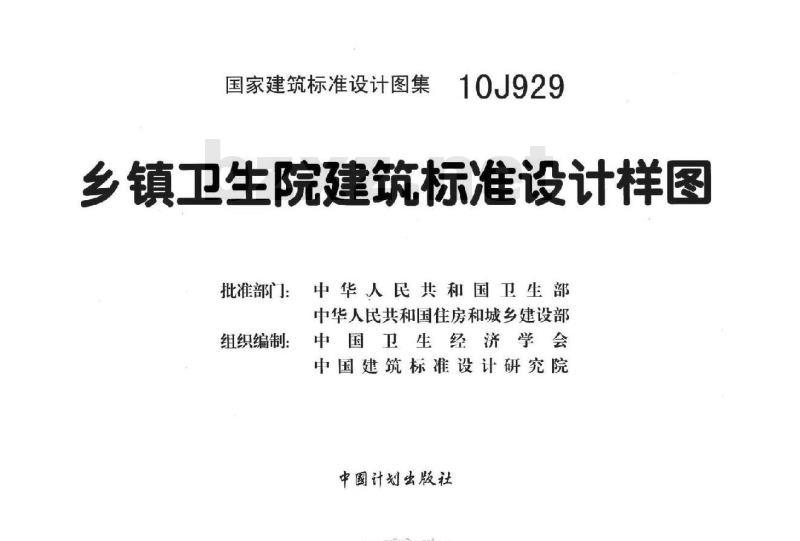

国家建筑标准设计图集
10J929
乡镇卫生院建筑标准设计样图
批准部门：
组织编制：
中华人民共和国卫生部
中华人民共和国住房和城乡建设部中国卫生经济学会
中国建筑标准设计研究院
中國计划出版社
iKAoNiKAca-

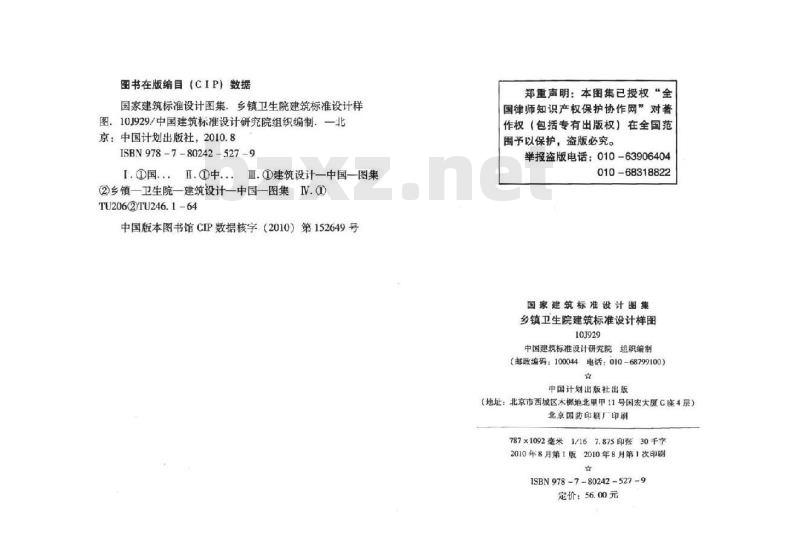

图书在版编目（CIP）数据
国家建筑标准设计图集，乡镇卫生院建筑标准设计样图10J929/中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2010.8
ISBN978-7-80242-527-9
Ⅱ.①建筑设计一中国一图集
②乡镇一卫生院一建筑设计一中国一图集IV.①TU206②TU246.1-64
中国版本图书馆CIP数据核字（2010）第152649号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
乡镇卫生院建筑标准设计样图
10J929
中国建筑标准设计研究院组织编制（邮政编码：100044电话：010-68799100）☆
中国计划出版社出版
（地址：北京市西城区木棚地北里甲11号国宏大厦C座4层）北京国防印刷厂印刷
787×1092毫米1/167.875印张30千字2010年8月第1版 2010年8月第1次印刷ISBN 978 -7 -80242 - 527 -9
定价：56.00元

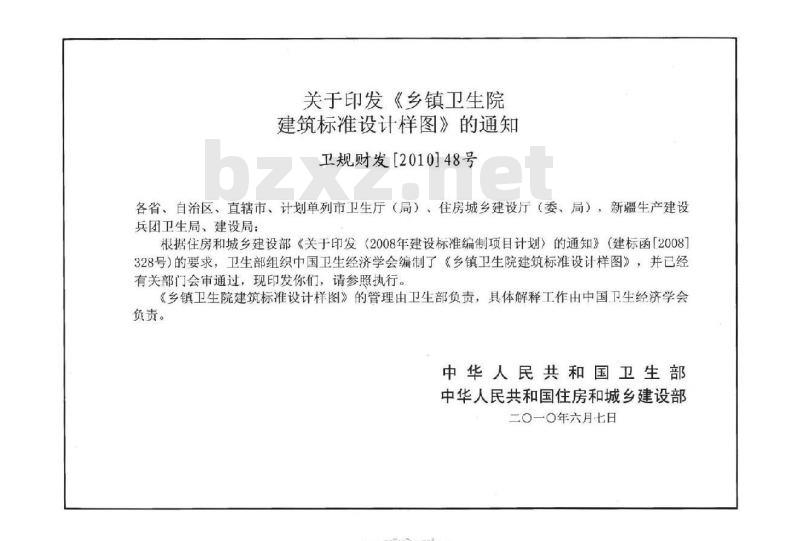

关于印发《乡镇卫生院
建筑标准设计样图》的通知
卫规财发[2010]48号
各省、自治区、直辖市、计划单列市卫生厅（局）、住房城乡建设厅（委、局），新疆生产建设兵团卫生局、建设局：
根据住房和城乡建设部《关于印发（2008年建设标准编制项目计划》的通知》（建标函[2008328号）的要求，卫生部组织中国卫生经济学会编制了《乡镇卫生院建筑标准设计样图》，并已经有关部门会审通过，现印发你们，请参照执行。《乡镇卫生院建筑标准设计样图》的管理由卫生部负责，具体解释工作由中国卫生经济学会负责。
中华人民共和国卫生部
中华人民共和国住房和城乡建设部二〇一〇年六月七日
iiKAoNiiKAca=

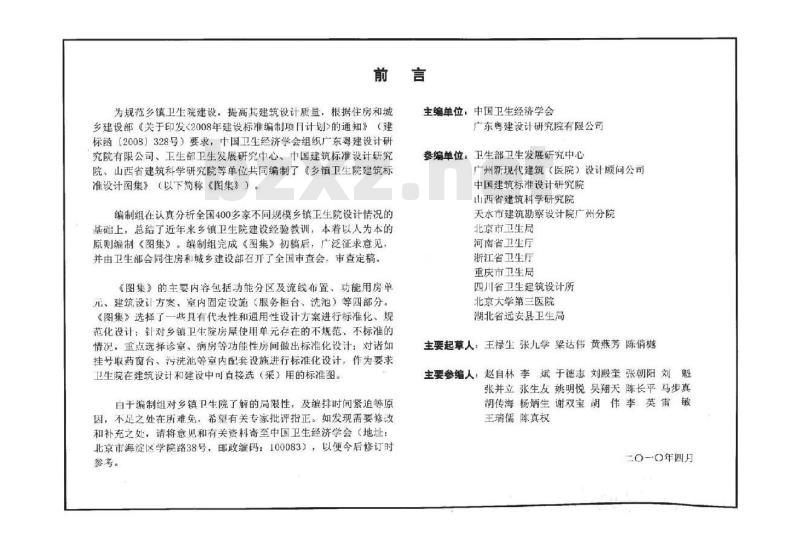

为规范乡镇卫生院建设，提高其建筑设计质量，根据住房和城乡建设部《关于印发<2008年建设标准编制项计划>的通知》（建标函（2008）328号）要求，中国卫生经济学会组织广东粤建设计研究院有限公司、卫生部卫生发展研究中心、中国建筑标准设计研究院，山西省建筑科学研究院等单位共同编制了《乡镇卫生院建筑标准设计图集》（以下简称《图集》）。编制组在认真分析全国400多家不同规模乡镇卫生院设计情况的基础上，总结了近年来多镇卫生院建设经验教训，本着以人为本的原则编制《图集》。编制组完成《图集》初稿后，广泛征求意见，并由卫生部会同住房和城乡建设部召开了全国市查会，审查定稿。《图集》的主要内容包括功能分区及流线布置、功能用房单元、建筑设计方案、室内固定设施（服务柜台、洗池）等四部分。《图集》选择了一些具有代表性和通用性设计方案进行标准化、规范化设计：针对乡镇卫生院房屋使用单元存在的不规范、不标准的情况，重点选择诊室、病房等功能性房间做出标准化设计：对诸如挂号取药窗台、污洗池等室内配套设施进行标准化设计，作为要求卫生院在建筑设计和建设中可直接选（采）用的标准图。白于编制组对乡镇卫生院了解的局限性，及编排时间紧迫等原因，不足之处在所难免，希望有关专家批评指正。如发现需要修改和补充之处，请将意见和有关资料寄至中国卫生经济学会（地址：北京市海淀区学院路38号，邯政编码：100083），以便今后修订时参考。
主编单位，中国卫生经济学会
广东粤建设计研究院有限公司
参编单位：卫生部卫生发展研究中心广州新现代建筑（医院）设计顾问公司中国建筑标准设计研究院
山西省建筑科学研究院
天水市建筑勘察设计院广州分院北京市卫生局
河南省卫生厅
浙江省卫生厅
重庆市卫生局
四川省卫生建筑设计所
北京大学第三医院
湖北省远安县卫生局
主要起草人：王禄生张九学梁达伟黄燕芳陈俏樾主要参编人：赵自林李斌于德志刘殿奎张朝阳刘魁张并立张生友姚明悦吴翔天陈长平马步真胡传海杨炳生谢双宝胡伟李英雷敏王瑞儒陈真权
二0一〇年四月
乡镇卫生院建筑标准设计样图
批准部门
主编单位
实行日期
中华人民共和国卫生部
中华人民共和国住房和城乡建设部中国卫生经济学会
广东粤建设计研究院有限公司
二〇一〇年六月七日
批准文号卫规财发[2010]48号
统一编号（
GJBT-1140
图集号10J929
主编单位负责人张学
主编单位技术负责人韩学生
技术审定人办】
设计负责人星达伟黄燕芳
标准分享网
编制说明
医技用房
第一部分：功能分区万
功能分区及建筑流线W.Wbzfxw
迅时om
平鼻喉综合诊疗室
合诊疗室、注射输液观察室、药房X射线透视摄片室
心电图、B超检查室、检验室、供应室第二部分：功能用房单元
，门（急）诊和检查治疗用房
单人、双人、妇产套间、多功能综合诊室急诊、妇科、内科、外科诊室
牙科诊疗室、综合治疗室
三、住院用房
无卫生间病房（产科病房、婴儿室、普通病房）17
有卫生间病房（母婴同室产科病房、无障碍病房、普通病房）26有卫生间普通病房
申核张九学我校对陈长【设计黄热芳黄燕芳标准分享网bzfxw.com免费一载图集号
10J929
四、手术间及产房
卫生通过、手术间、产房及辅助用房手术间及产房
五、预防保健及管理用房
预防保健及管理用房
六，其他用房
卫生间、淋浴间
浴室、自助厨房、营养食堂、洗衣房第三部分：建筑设计方案参考图建筑设计总说明及要求
建筑设计方案A1（无床）
建筑设计方案A2（无床）
建筑设计方案43（20床）
建筑设计方案A4（20床）
建筑设计方案A5（40床）
建筑设计方案A6（40床）
建筑设计方案A7（60床）
建筑设计方案A8（60床）
建筑设计方案A9（80床）
建筑设计方案A10（80床）
建筑设计方案A11（99床）
建筑设计方案A12（99床）
第四部分：室内固定设施示例（服务柜台、洗池）说明
半散开式服务柜台（挂号收费、取药、出入院手续）...94
开放式服务柜台（护士站）
低位无障碍服务柜台（护土站）洗池(盆）
第五部分：标识系统
信息符号系统
公共标识牌、病床号标牌
挂号收费、楼层分布总索引
医师出诊牌、功能指引牌、楼层指引牌挂式区域指示牌、房间门牌
信息牌
室内外指示信息牌、临时护栏、施工告示牌附件：
《乡镇卫生院建设标准》
审核张九学校对马步真马设计梁达伟星达伟96
图集号
10J929
1编制依据
编制说明
3.5院内标识系统：卫生院的标志图案及室内标识导向系统1.1本图集根据住房和城乡建设部建标函（2008）328号文《关于印发<2008年建设标准编制项目计划>的通知》要求编制1.2本图集依据的现行规范、标准：《房屋建筑制图统一标准》
《民用建筑设计通则》
《建筑设计防火规范》
《城市道路和建筑物无障碍设计规范》《乡镇卫生院建设标准》
《综合医院建筑设计规范》
《医院洁净手术部建筑技术规范》《建筑内部装修设计防火规范》GB/T 50001-2001
GB50352-2005
GB50016-2006
JGJ50-2001
建标107-88
JGT49-2009
GB50333-2002
GB50222-95（2001年版）
《民用建筑工程室内环境污染控制规范》GB50325-2001（2006年版）《老年人居住建筑设计标准》
《建筑材料及制品燃烧性能分级》《建筑工程施工质量验收统一标准》2适用范围
GB/T50340-2003
GB8624-2006
GB50300-2001
乡镇卫生院的新建或改扩建工程建设，均可参考选用本图集。3编制内容bzxz.net
3.1乡镇卫生院的功能分区及流线布置。3.2院内的功能用房单元及组合：按功能分为门（急）诊和检查治疗用房、医技用房
理用房爱共他用房
住院用房、手术间及产房、预防保健和管3.3乡镇卫院建设计参考方案：提供了无床、20床、40床、60床，80床，99床共6种不同床位（或面积）规模的12个建筑设计方案参考图
3.4室内固定设施：医院台窗类，其他设施。3.6附件：《乡镇卫生院建设标准》。4图集的使用说明
4.1本图集所提供的功能单元及组合平面图、建筑设计方案图、室内固定设施详图以及标识系统图，可作为乡镇卫生院建筑设计参考。在做具体工程设计时应结合各项目地区的不同地形现状和气候特点、建设规模以及既有建筑状况等因素进行调整，并完善建筑结构、设备等相关专业的设计。06J902-1《医疗
4.2可配合使用的国家建筑标准设计图集还有：建筑一门、窗、隔断及防X射线构造》、07J902-2《医疗建筑一固定设施》、07J902-3《医疗建筑一卫生间，淋浴间，洗池》等。4.3索引方法
图集号
10J929
5其他
详图编号
详图页次
本图集中总平面图和标高尺寸为米（m）：其他未注单位尺寸的均以毫米（mm）为单位。
编制说明
审核张九学校对张明悦设计陈俏懋区TiiKAoNiiKAca-
图集号
10J929
第一部分：功能分区及流线布置卫生院规模类型与服务内容
卫生院应具有基本功能和基本的服务项目。由于各多镇人口数量和地域面积的差异性使卫生院的规模存在着较大差距。因此，各类型卫生院应按不同规模合理确定基本服务项目内容和建设标准，合理设计和有效地利用卫生资源。1.1卫生院分类与规模类型
根据《多镇卫生院建设标准》（建标107-2008），乡镇卫生院按功能分为一般卫生院和中心卫生院：按床位规模分为无床，120床和21一99床卫生院三种类型《乡镇卫生院建设标准》（建标107-2008）中，对般卫生院和中心卫生院的规模分类、服务内容采取“先按服务人口定床位规模，后按床位规模定建设规模”床位规模确定之后，无论是一般卫生院还是中心卫生院，均按床位分类划分规模类别和服务内容，并按床位规模确定建设项目构成从而较好地解决床位分类与功能分类的统一，满足并合理扩大中心卫生院规模，加强医疗服务的功能。
1.2服务内容
根据《乡镇卫生院建设标准》（建标107-2008），乡镇卫生院服务内容参考表卫
表1-1卫生院基本功能参考表
产般卫生院
提供顶防保健，基本医疗，健
教，康复新综合性服务：受
县级卫生政部门委托承担结区
内公儿卫生律理，负责对村级卫生机南技术指导和对乡村医生培训等
中心卫生院
作为 定区域范围内的预防、
保健、医疗技术指导中心，除具有一般卫生院的功能外，还承担协册县级卫生机构开展对区域范围内一般卫生院的技术指导等工作
(21~49
(50--99
表1—2典型卫生院的基本项目构成示例参考表预防保健和
合作医疗
管理用房
1.预防保健
2.妇幼保健
3.多功能会
4.合作医疗
1.挂号收费
2.急诊抢激
3.综合诊室
4换药处置
5.妇产科及其
8.观察治疗
9.中、西药房
同上，另惠
需要增加相关
诊室和诊疗室
同上，另据
需娶增加够染
门诊等
2.X射线
3.心电图
2.X射线
3.心电图
同上，另
加内窥镜、
脑电图等
1简易
审核张九学多校对黄燕芳黄燕芳设计王禄生班TiiKAoNiiKAca-
行政后勤保障
同根据需要）
1.管理办公室
2.备用库房
3.茶浴炉房
4.室内外厕所
5.号水无害化
同主，另加
洗衣房、厕浴
室、营养灶、
备用电源等
同上，加电
机、配电房、
汽车库、太平
间、茶浴炉改
锅炉房等
图集号
10J929
2卫生院建设项目构成
项目构成是编制、审批项目建议书和建筑设计的依据。乡镇卫生院项目构成包括房屋建筑、场地和附属设施。其中房屋建筑主要包括预防保键及合作医疗管理用房、医疗（门诊、放射、检验和住院等）用房、行政后勤保障用房等，见表1-2。2.1预防保键及合作医疗管理用房预防保健用房主要有开展疾病预防控制的预防办公室和预防接种室，开展妇女和儿童系统保健的妇幼保健办公室，开展健康教育和召开预防保健相关工作会议为土的多功能会议室等。项目构成在各不同规模类型卫生院中基本是相同的，只是用房面积因服务人口和卫生院规模而不同，小规模卫生院预防保健办公室可以合设。
提高住院分娩率是妇幼保健工作的主要目标，住院分娩所用的产房和待产室以及计划生育手术等虽属妇幼保健工作业务范围，但在管理和业务联系上与医疗更为密切，为此归在医疗部分的项目构成中。
2.2医疗用房
医疗川房主要有门诊、医技、住院和供应四项。开展门急诊医疗服务的主要有挂号收费、急诊、抢救、诊室、药房、注射、治疗、针灸理疗、值班等。小规模卫生院门急诊分科不能过多，相关业务用房应合设。观察治疗室主要是为门急诊病人提供输液治疗，在农村利用率较高，各规模类型的卫生院都应予以重视。
医技检查主要设化验、心电图、超声、X射线、内窥镜等。医技检查项目和用房根据不同规模和类型确定。住院医疗主要设病房、产房、手术间及相关配套用房等。供应主要是消毒供应：病人的营养灶，现阶段农村现实的做法是为病人提供自助厨房。
无床工生院基本是一个小门诊部，有急诊及抢救功能，开展常规化验、心电图、B超和X射线医技检查等，不设病床：但可根据情况灵活设置门诊观察治疗室。20床规模卫生院应有较完整的门诊部，除有急诊抢救室，常规化验、心电图、超声、X射线等医技检查外，应附设有病房、手术和产房。40床规模卫生院是个由门诊、医技检查和正规住院（一个护理单元）的小型医院的构成。80床规模是具有两个或三个住院护理单元的小型医院构成。2.3行政后勤保障用房
行政用房主要有卫生管理、业务、财务办公等，后勤保障用房主要是指配套的水、暖、电、厕、库、洗衣房、太平间和污水处理等。不同规模的卫生院应根据实际需要酌情设置行政后勤保障用房。
功能分区与业务流程
卫生院建设应满足功能分区合理，洁污路线清楚，布局紧，交通便捷，管理方便的要求。卫生院的基本功能分区及其相互关系，可纳为“四个功能区、三个关系层、三条联系线、三个出入口”。
3.1四个功能区
根据基本功能和项目构成及其服务特点，卫生院可分为顾防保健、医疗、卫生管理和后勒保障四个功能区。3.1.1预防保健区：是指提供预防保健服务及其相关活动的场所。预防保健是卫生院的首要任务，是以群体为主的服务：服务对象和关系人群以非病人为主，如妇女、儿童等：服务工作方式主要是组织、管理、宣传、开会、下乡、预约服务等。3.1.2医疗服务区：是指提供门诊、医技和住院等医疗服务的活动场所。医疗服务是卫生院的主要业务，是针对个体的服务：服务对象以病人为主，流量相对大：服务特点以在卫生院提供服务为主和少量下乡服务为辅，针对每个病人个体，应用一定的专业设备实施诊治。
审校张九学接儿学校对梁达伟星达伟设计王禄生图集号
10J929
3.1.3卫生管理区：是指卫生院内部管理办公的场所。包括卫生院的管理、业务、人事、财务等日常性管理工作虽然繁杂，但工作人员少，不应设置太多用房。3.1.4后勤保障区：是指卫生院内部后勤保障部门的活动场所。主要指卫生院的供水、供暖、供电等一系列的内部保障设施。以物流为主，人流为次。
3.2三个关系层
卫生院的四个功能区既要求有明确的分工，又要有密切地相互配合协调的关系。可分为业务层、管理层和支持层三个层面关系。
3.2.1业务层：主要指开展预防保健和医疗服务的两个功能区，是卫生院在一线开展工作的功能区，应安排在中心位置，便于服务对象和关系人群到达。预防保健区既有公共卫生管理的的属性，又与管理区有密切关系，同时与医疗区有频繁的业务联系，应与这两个功能区相邻，但因该区的服务对象以非病人为主，因此应注意避免与医疗区相混。医疗区的服务对象以病人为主，应在最方便病人到达的位置，应把最容易到达的楼层，最好朝向的房问作为病人就诊和住院的场所3.2.2管理层：即卫生院的管理办公区，是卫生院的管理中心，实施对全院的全面的日常性管理，与预防保健、医疗服务和后勤保障都有着密切的联系。管理区既不能与业务区相混，也不宜太远，应在便于到达顶防保健区、医疗服务区和后勤保障区的位置。
3.2.3支持层：主要指为全院提供水，暖，电等一系列内部保障服务的后勤保障区，与预防保健、医疗服务和管理区都有关系。有噪声和污物的后勤用房要与业务层和管理层有一定的距离。3.3三条联系线
卫生院的四个功能区之间存在着密切的联系，预防保健区与医疗服务区主要是业务联系，管理区与预防保健区医疗服务区和后勤保障区主要是管理联系，后勤保障与其他三个区主要是后勤保障联系。三条联系线主要是人流，物流和信息流的联系，为此，在卫生院的院内道路、管道和电信设计方面应充分考虑三条联系线的特点，保证联系畅通。3.4三个出入口
较大规模卫生院可设置三个出（入）口，是供健康人出入的出入口，如预防保健区的服务对象和相关人员的出入，行政管理区的相关人员出入等二是供病人出入的出入口，如病人门诊就诊和住院的出入口，特殊传染病应另开出入口：三是供物品出入的出入口，如药品、材料、食品、煤炭的运入，处理后的垃圾及污物的运出等。
般规模卫生院最少应设人流和物流两个出入口。较小规模卫生院也可根据实际情况设一个出入口，如设季节性传染病诊治，则需设单独出入口。医疗服务分区与业务流程
卫生院的医疗服务是重要的组成部分之一。医疗服务的功能分区和业务流程比预防保健工作流程繁杂，卫生院设计的关键就在手医疗区的设计是否符合医疗服务功能分区和业务流程，是否能满足业务功能需要。
4.1医疗服务功能分区及特点
医疗服务按其功能不同可分为门诊、急诊抢救、化学治疗、辅助诊断、物理治疗、住院治疗和经济业务七个功能区，各区包括的内容和特点见表1-3。
4.2医疗服务业务流程及特点
按病人到卫生院就诊或住院的流程分析，可将医疗诊治流程分为急诊诊治、简单诊治、复杂诊治和住院诊治四个不同的流程。
4.2.1急诊诊治：是指急诊病人自行或被接送到卫生院的诊治过说明
审核张九学花受校对黄燕芳黄燕芳设计王禄生TiiKAoNiiKAca-
图集号
10J929
