【18CJ60-3】 纤维增强水泥外墙装饰挂板建筑构造一一金邦板幕墙、外围护复合墙体系统

18CJ60-3
纤维增强水泥外墙装饰挂板建筑构造一金邦板幕墙、外围护复合墙体系统参考图集
中国建筑标准设计研究院
18CJ60-3
纤维增强水泥外墙装饰挂板建筑构造一金邦板幕墙、外围护复合墙体系统参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

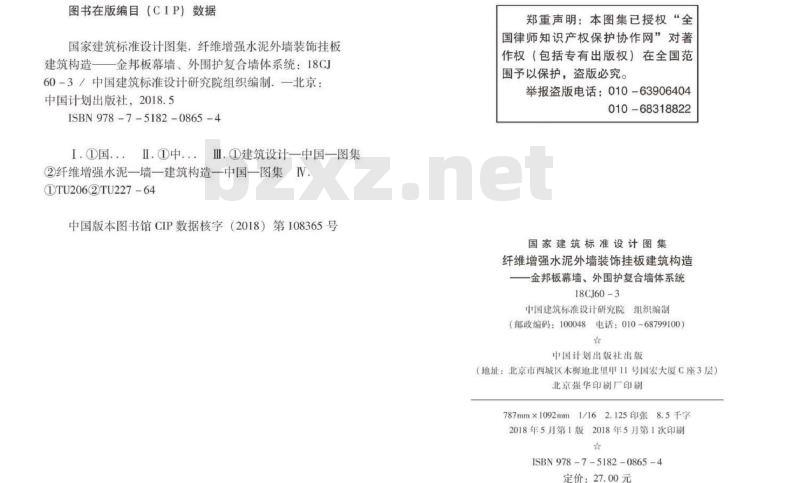

图书在版编目（CIP）数据
国家建筑标准设计图集，纤维增强水泥外墙装饰挂板建筑构造一一金邦板幕墙、外围护复合墙体系统：18CJ60-3/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2018.5
ISBN978-7-5182-0865-4
I.国..·Ⅱ.①中.Ⅲ.①建筑设计一中国一图集②纤维增强水泥一墙一建筑构造一中国一图集IVDTU2062TU227-64
中国版本图书馆CIP数据核字（2018）第108365号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
纤维增强水泥外墙装饰挂板建筑构造金邦板幕墙、外围护复合墙体系统18CJ60-3
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木棒地北里中11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.125印张8.5千字2018年5月第1版2018年5月第1次印刷★
ISBN978-7-5182-0865-4
定价：27.00元
纤维增强水泥外墙装饰挂板建筑构造金邦板幕墙、外围护复合墙体系统国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司北新集团建材股份有限公司
实行日期二〇一八年七月一日

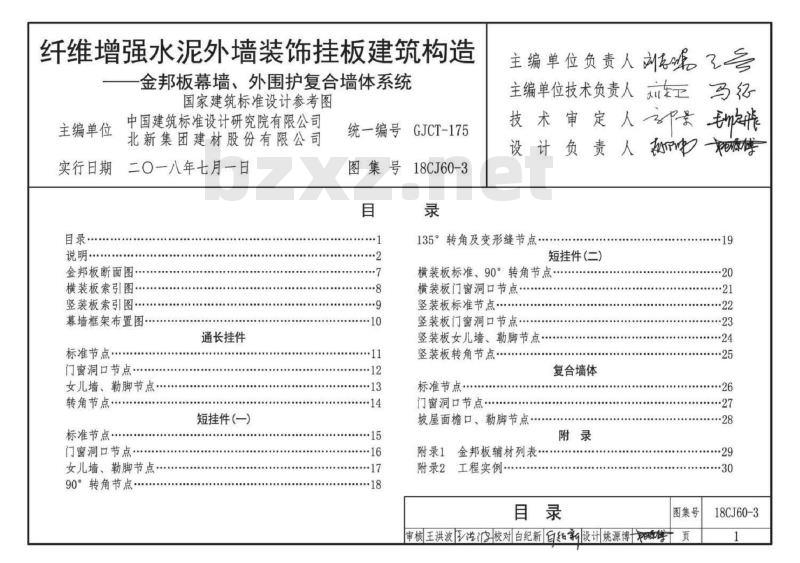

目录·
金邦板断面图
横装板索引图wwW.bzxz.Net
竖装板索引图
幕墙框架布置图
通长挂件
标准节点
门窗洞口节点
女儿墙、勒脚节点·
转角节点·
短挂件(一)
标准节点·
门窗洞口节点
女儿墙、勒脚节点
90°转角节点··
统一编号GJCT-175
图集号
18CJ60-3
主编单位负责人了会
主编单位技术负责人刘车上马纪技术审定人
设计负责人博
135°转角及变形缝节点
短挂件(二)
横装板标准、90°转角节点
横装板门窗洞口节点·
竖装板标准节点
竖装板门窗洞口节点
竖装板女儿墙、勒脚节点·
竖装板转角节点
标准节点
门窗洞口节点·
坡屋面檐口、勒脚节点
复合墙体
附录．金邦板辅材列表
附录2工程实例·
审核王洪波汽校对白纪新自络新设计姚源博博图集号
18CJ60-3

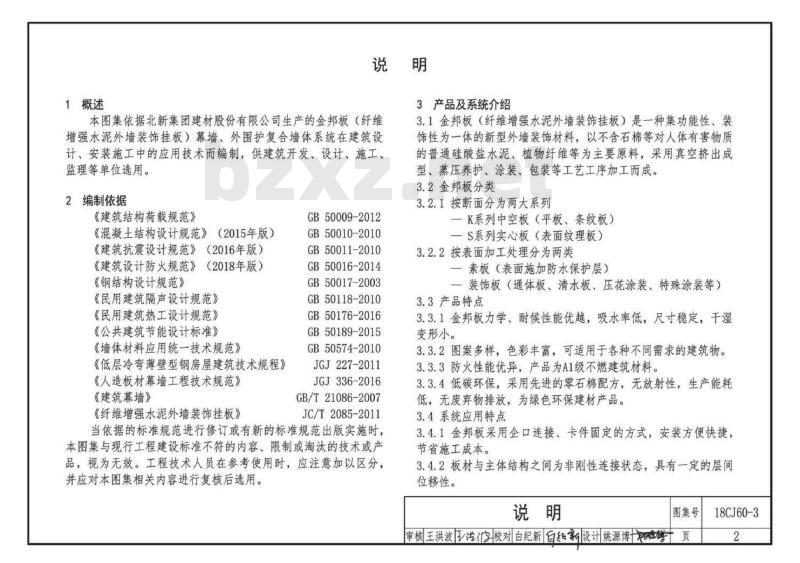

1概述
3产品及系统介绍
本图集依据北新集团建材股份有限公司生产的金邦板（纤维增强水泥外墙装饰挂板）幕墙、外围护复合墙体系统在建筑设计、安装施工中的应用技术而编制，供建筑开发、设计、施工、监理等单位选用。
2编制依据
《建筑结构荷载规范》
《混凝土结构设计规范》（2015年版）《建筑抗震设计规范》（2016年版）《建筑设计防火规范》（2018年版）《钢结构设计规范》
《民用建筑隔声设计规范》
《民用建筑热工设计规范》
《公共建筑节能设计标准》
《墙体材料应用统一技术规范》《低层冷弯薄壁型钢房屋建筑技术规程》《人造板材幕墙工程技术规范》《建筑幕墙》
《纤维增强水泥外墙装饰挂板》GB50009-2012
GB50010-2010
GB50011-2010
GB50016-2014
GB50017-2003
GB50118-2010
GB50176-2016
GB50189-2015
GB50574-2010
JGJ 227-2011
JGJ336-2016
GB/T21086-2007
JC/T2085-2011
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3.1金邦板（纤维增强水泥外墙装饰挂板）是一种集功能性、装饰性为一体的新型外墙装饰材料，以不含石棉等对人体有害物质的普通硅酸盐水泥、植物纤维等为主要原料，采用真空挤出成型、蒸压养护、涂装、包装等工艺工序加工而成。3.2金邦板分类
3.2.1按断面分为两大系列
一K系列中空板（平板、条纹板）一S系列实心板（表面纹理板）
3.2.2按表面加工处理分为两类
一素板（表面施加防水保护层）一装饰板（通体板、清水板、压花涂装、特殊涂装等）3.3产品特点
3.3.1金邦板力学、耐候性能优越，吸水率低，尺寸稳定，干湿变形小。
3.3.2图案多样，色彩丰富，可适用于各种不同需求的建筑物。3.3.3防火性能优异，产品为A1级不燃建筑材料。3.3.4低碳环保，采用先进的零石棉配方，无放射性，生产能耗低，无废弃物排放，为绿色环保建材产品。3.4系统应用特点
3.4.1金邦板采用企口连接、卡件固定的方式，安装方便快捷，节省施工成本。
3.4.2板材与主体结构之间为非刚性连接状态，具有一定的层间位移性。
图集号
审核王洪波法校对白纪新自络新设计姚源博页18CJ60-3
3.4.3板材安装可采用通长挂件式、短挂件式等安装工艺。3.4.4金邦板应用系统主要以幕墙系统、外围护复合墙体系统为主。
3.5金邦板常用规格见表1。
表1金邦板常用规格表
有效尺寸（mm）
产品代号
K300-15-0LA
K300-20-0LB
K300-20-9LA
K450-20-0LB
K450-20-0LB-S
K600-26-0LC
K600-26-7LC
表观密度D（g/cm）
高密度
中密度
1.2≤D<1.5
注：1.产品代号中A、B、C表示产品的企口类型。2.企口不同的产品不能相互嵌套使用。低密度
3.“有效尺寸”指金邦板安装完成后可视面分格尺寸，也称标志尺寸；其中宽度为单板安装后的分格宽度，长度为单板安装后的分格长度：宽度和长度均包含单板之间的接缝。4.金邦板生产的最大长度为3000mm。3.6金邦板外围护复合墙体系统是一种现场复合的装配式墙体，该墙体系统是将轻钢龙骨、保温材料、定向刨花板（OSB板）石膏板、防水层、金邦板等材料分别在工厂定型化大量生产，而在施工现场进行装配式组装施工。与预制型复合墙板相比，金邦板外围护复合墙体系统的主要优点是：3.6.1保温隔热性能良好，可根据不同地区要求单独进行热工计算与设计。
3.6.2安全耐久，具有优异的耐火、防水、隔声和抗震等性能。3.6.3可有效避免热桥的产生，有效解决接缝部位易开裂等问题。
4适用范围
4.1金邦板幕墙系统适用于建筑高度不大于100m、抗震设防烈度不大于8度的正常便用环境下的新建，改建和扩建的民用建筑、一般工业建筑。其中，低密度板仅适用于低层建筑，中密度板适用于多层住宅建筑及高度不大于24m的公共建筑和一般工业建筑，高密度板适用于高层住宅建筑及高度大于24m的公共建筑和一般工业建筑。
4.2金邦板外围护复合墙体系统适用于低层轻钢结构、木结构住宅建筑。
5产品性能及选用
5.1金邦板的外观质量和尺寸允许偏差符合现行行业标准《纤维增强水泥外墙装饰挂板》JC/T2085-2011的规定。5.2金邦板的主要技术参数见表2。5.3金邦板的主要物理力学性能见表3。5.4K系列金邦板的弹性模量可按17GPa取值，泊松比可按0.28取值：S系列金邦板的弹性模量可按16GPa取值，泊松比可按0.26取值：当温度在0℃～100℃范围内时，金邦板的温度线膨胀系数可按1×10-5（1/℃）取值。
图集号
审核王洪波汽校对白纪新自络新设计姚源博页18CJ60-3
产品代号
K300-15-0LA
K300-20-0LB
K300-20-9LA
K450-20-0LB
面密度
(kg/m2)
20.5±0.5
23.0±0.5
21.5±0.5
23.0±0.5
截面抵抗矩
（W/cm2）
表3金邦板主要物理力学性能表
弯曲破坏荷载（N）
耐冲击性
涂膜附着力
耐候性
抗冻性
不透水性（mm）
吸水后的翘曲（mm）
吸水率（%）
装饰板
湿胀率（%）
燃烧性能等级
无石棉分析
放射性核素限量
实测值
表2金邦板主要技术参数表
最大应力值
（N/mm2）
K300-15-0LAK450-20-0LBK600-26-OLC1500~21302
2500~3290
3000~4180
无贯通性裂缝
涂膜无剥离
S系列
1000~1320
耐候性试验后，表面无剥离、无层间剥落；涂层板色差值1.5~3200次冻融循环试验后，表面无剥离，无层间剥落，厚度无变化水面降低的高度≤2
不含石棉
外照射指数0.1
内照射指数0.1
注：1.燃烧性能等级的检测依据为GB8624-2012。2.无石棉分析的检测依据为HBC19-2005。3.放射性核素限量的检测依据为GB6566-2016。4.其余项目的检测依据为JC/T2085-2011。0.20
产品代号
K450-20-0LB-S
K600-26-0LC
K600-26-7LC
面密度
（kg/m）
23.0±0.5
29.5±0.5
29.5±0.5
21.0±0.5
截面抵抗矩
（W/cm3）
最大应力值
（N/mm2)
5.5金邦板幕墙系统通长挂件连接方式可选用S系列金邦板、K系列金邦板：金邦板幕墙系统短挂件（一）连接方式可选用20mm、26mm厚K系列金邦板：金邦板幕墙系统短挂件（二）连接方式一般可选用S系列金邦板、K系列金邦板。5.6金邦板外围护复合墙体系统可选用S系列金邦板、K系列金邦板。
5.7金邦板在使用前，应进行六面防水处理，保证板材吸水率指标要求；板缝处打胶时，所选用的耐候密封胶应与板材相容，并应对密封胶的粘结性、污染性等指标进行检测。6幕墙系统设计及选用要点
6.1幕墙系统的性能设计应根据建筑物所在地的地理、气候、环境、建筑物的类别、体型、高度、使用功能以及设计使用年限等条件综合确定，性能指标应符合现行国家标准《建筑幕墙、门窗通用技术条件》GB/T31433的规定。6.2幕墙的立面分格设计应考虑金邦板适宜的规格尺寸。6.3注胶密闭式幕墙板缝的密封胶应选用纤维增强水泥板专用中性硅酮耐候密封胶，胶缝的宽度不宜小于6mm，密封胶与金邦板说明
图集号
审核王洪波汽校对白纪新自络设计姚源博械页
18CJ60-3
的粘结厚度不宜小于6mm。板缝底部宜采用衬垫材料填充，防止密封胶三面粘结。
6.4胶条封闭式幕墙，金邦板板间“十字”接头部位的纵、横密封胶条交叉处应采取必要的防水密封措施。6.5金邦板背面有保温材料时，应有防水，防潮和保持通风的措施，高层建筑的幕墙宜设置清洗设备配套装置，并便于操作。6.6横梁和立柱应采用钢型材或铝合金型材，工程选用时应根据横梁和立柱的安装高度及框架分格大小等要求验证横梁和立柱的强度、度等指标：横梁和立柱应配套选用。6.7挂件宜采用铝合金型材或不锈钢材料，工程选用时应根据挂件安装高度的抗风压设计及建筑抗震设防标准等要求验证挂件的强度等指标：挂件应与金邦板配套选用。6.8幕墙防火防雷设计：
6.8.1幕墙的防火设计应符合现行国家标准《建筑设计防火规范》GB50016及其他相关标准的规定。6.8.2幕墙的防雷设计应符合现行国家标准《建筑物防雷设计规范》GB50057及其他相关标准的规定。幕墙的金属框架中作为防雷网的构件和位于建筑物外廊易受雷击部位的幕墙立柱应与主体结构的防雷装置可靠连接。
6.8.3幕墙预埋件或固定件与主体防雷体系的连接宜采用热浸镀锌圆钢或扁钢连接件，连接件的截面积不应小于50mm：幕墙金属构件之间的连接宜采用铜质或铝质柔性导线，铜质导线截面积不应小于16mm2，铝质导线截面积不应小于25mm2。6.9金邦板幕墙系统选用要点：
6.9.1金邦板幕墙系统、室内外装饰装修工程中所用材料应符合国家现行标准的规定，并应有出厂合格证、质量证明书及性能检测报告，材料的品种、规格、性能等应符合设计要求。6.9.2面板材料的燃烧性能等级不应低于A级。6.9.3幕墙用保温材料宜采用岩棉、矿棉等不燃材料，燃烧性能等级应为A级。保温层的厚度应按国家及工程所在地相关节能标准的规定，经热工计算后确定。6.9.4幕墙用防火封堵材料应符合现行国家标准《防火封堵材料》GB23864和《建筑用阻燃密封胶》GB/T24267的规定。6.9.5幕墙框架用钢型材或铝合金型材，以及连接件、紧固件和配件材料应符合现行国家标准《建筑幕墙》GB/T21086的规定，除不锈钢外，均应进行防腐处理：采用热浸镀锌处理时，镀膜厚度应符合现行国家标准《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912的规定。6.9.6幕墙板缝用密封胶应提供由国家认定或认可的检测机构出具的粘结性及污染性检测报告。6.9.7幕墙板缝填充材料宜采用聚乙烯泡沫棒，其密度不应大于37kg/m；泡沫棒直径不宜小于缝宽，且不宜大于缝宽2mm以上。7外围护复合墙体系统设计及选用要点7.1金邦板外围护复合墙体系统防火、安全、保温、隔声性能等应满足国家、行业相关标准及设计要求。7.2外立面设计应满足建筑外立面多样化和经济美观的要求，饰面宜采用轻质、耐久、不易污染的材料。7.3水密性能、气密性能、抗风压性能、层间变形性能的要求应根据建筑物所在气候地区、使用功能要求、抗震设防要求等综合确定。
7.4外围护复合墙体系统的分格划分应满足使用功能、结构、经说明
图集号
审核王洪波法校对白纪新自络新设计姚源博页18CJ60-3
济性和立面形式等要求，并应便于组装、运输和安装施工。7.5基层墙体的竖向龙骨间距不应大于600mm，横向龙骨间距不宜大于1200mm。
7.6基层墙体与梁、板、柱相连时，其连接处应采取措施，保持墙体保温的连续性。
7.7外围护复合墙体系统及连接节点按承载能力极限状态设计和按正常使用极限状态验算时，应考虑组合墙体自重（含窗重）、风荷载、地震作用及温度作用等荷载作用的不利组合。7.8连接节点应采取可靠的防腐蚀措施，其耐久性应满足工程设计使用年限要求。
7.9金邦板外围护复合墙体系统选用要点：7.9.1金属材料和金属配件除不锈钢、铝合金和耐候钢外，均应根据使用需要（建筑等级和建筑所在的气候区特点），采取有效的防腐蚀处理措施。
7.9.2系统中基层墙体的龙骨材料应符合现行国家标准《建筑用轻钢龙骨》GB/T11981的规定，其镀锌量不应小于180g/m㎡，沿海等高腐蚀性地区的锌量不应小于275g/m，系统中主要承重构件的厚度不宜小于0.85mm。
7.9.3预理件、连接件所用碳素结构钢、合金结构钢、低合金高强度结构钢和碳钢铸件，应符合现行国家标准《碳素结构钢》GB/T700、《合金结构钢》GB/T3077、《低合金高强度度结构钢》GB/T1591、《碳素结构钢和低合金结构钢热轧薄钢板和钢带》GB912、《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274、《结构用无缝钢管》GB8162和《一般工程用铸造碳钢件》GB/T11352等的规定。7.9.4后锚固连接用机械锚栓应符合现行行业标准《混凝土用机械锚栓》JG160的规定：后锚固连接用化学锚栓符合现行行业标准《混凝土结构后锚固技术规程》JGJ145的规定。7.9.5定向刨花板（OSB板）用于承重外墙外侧时宜采用2级以上的板材，其厚度不应小于12mm。8其他
8.1本图集中除注明单位者外，均以毫米（mm）为单位。8.2其他未尽事宜，均应按照国家现行标准执行。8.3本图集根据北新集团建材股份有限公司提供的技术资料编制，图集的解释由该公司负责。8.4图集索引方法
详图编号
图集编号
18CJ60-3
详图所在页次
图集号
审核王洪波法校对白纪新自络新设计姚源博页18CJ60-3
200000000000000002
防水密封胶
cq00000000000000000.
K300-20-0LB
K300-15-0LA
200025000000
K300-20-0LB
越解监水
（背槽板）K300-20-9LA
金邦板产品（非背槽板）代号标记说明：K300-15-OLAES
厚度表面企口是否
系列有效
类型竖挂
注：根据K系列和S系列金
邦板的企口类型，安
或90个
金邦板阳角
（70X70或90X90）
装时所用的金属挂件
应选择不同的种类，
详见附录。
q0000000000000000000000000000o9
越据监水
900000000250000000000250000000009
越据监冰
K450-20-OLB
（背槽板）
K450-20-OLB
（横挂可不加）
实际宽度475
有效宽度460
s0000000000000000000000000000002oST9
K450-20-0LB-S
K600-26-0LC
toqooopqooogm
sooopqooopqooopqooopqooopq
K600-26-7LC
金邦板断面图
图集号
审核王洪波汽校对姚源博一博设计白纪新日络款页
18CJ60-3
金邦板横装
20人18人14
金邦板横装立面示意图
19人14
平面示意图
20人18
注：1.本图仅为混凝土结构框架及填充墙外挂金邦板幕墙的一种示例。
2.龙骨坚向布置，幕墙保温按具体工程要求，金邦板横向安装。
横装板索引图
审核王洪波考校对姚源博博设计白纪新自绍新图集号
18CJ60-3
金邦板竖装
金邦板竖装立面示意图
平面示意图
注：1.本图仅为混凝土结构框架及填充墙外挂金邦板幕墙的一种示例。
2.框架采用立柱加横梁布置方式，幕墙保温按具体工程要求，金邦板竖向安装。
竖装板索引图
图集号
审核王洪波校对姚源博博设计白纪新自绍款页
18CJ60-3
