【14CJ56 14CG15】 钢构轻强板

14CJ56
14CG15
钢构轻强板
参考图集
中国建筑标准设计研究院
14CJ56
14CG15
钢构轻强板
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

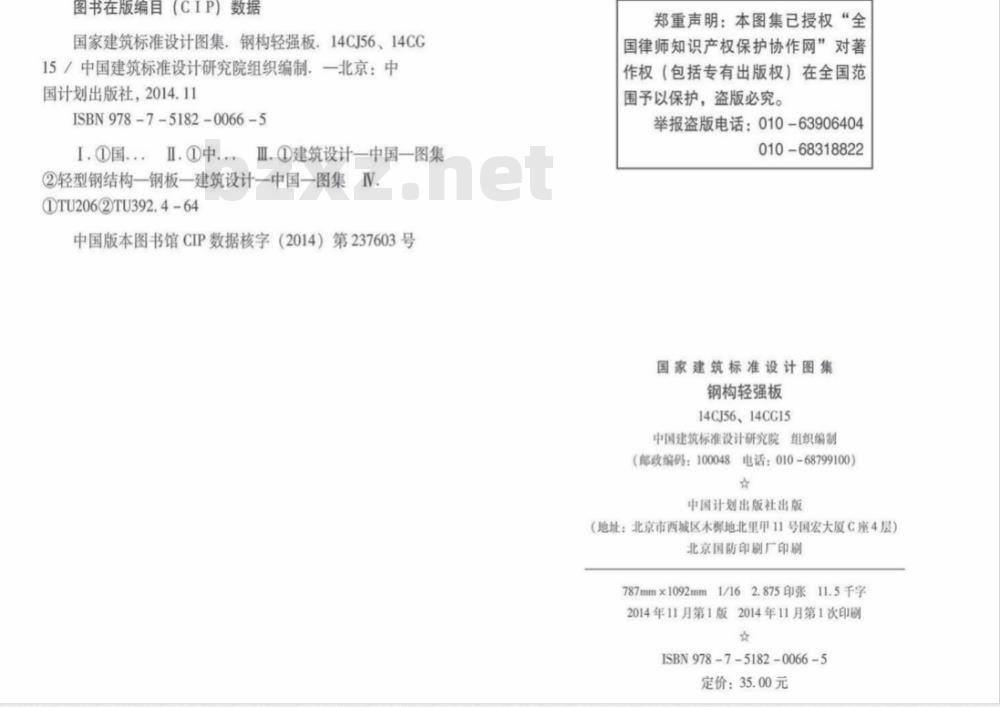

图书在版编目（CIP）数据
国家建筑标准设计图集：钢构轻强板：14CJ56、14CG15／中国建筑标准设计研究院组织编制．一北京：中国计划出版社，2014.11
ISBN978-7-5182-0066-5
I.①国...I.中..．Ⅲ.①建筑设计一中国一图集②轻型钢结构一钢板一建筑设计一中国一图集IVDTU2062TU392.4-64
中国版本图书馆CIP数据核字（2014）第237603号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
钢构轻强板
14CJ56、14CC15
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）☆
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座4层）北京国防印刷厂印刷
787mm×1092mm1/162.875印张11.5千字2014年11月第1版2014年11月第1次印刷☆
ISBN9787518200665
定价：35.00元
主编单位
钢构轻强板
国家建筑标准设计参考图
山东中大建筑设计院有限公司
山东轻强建材有限公司

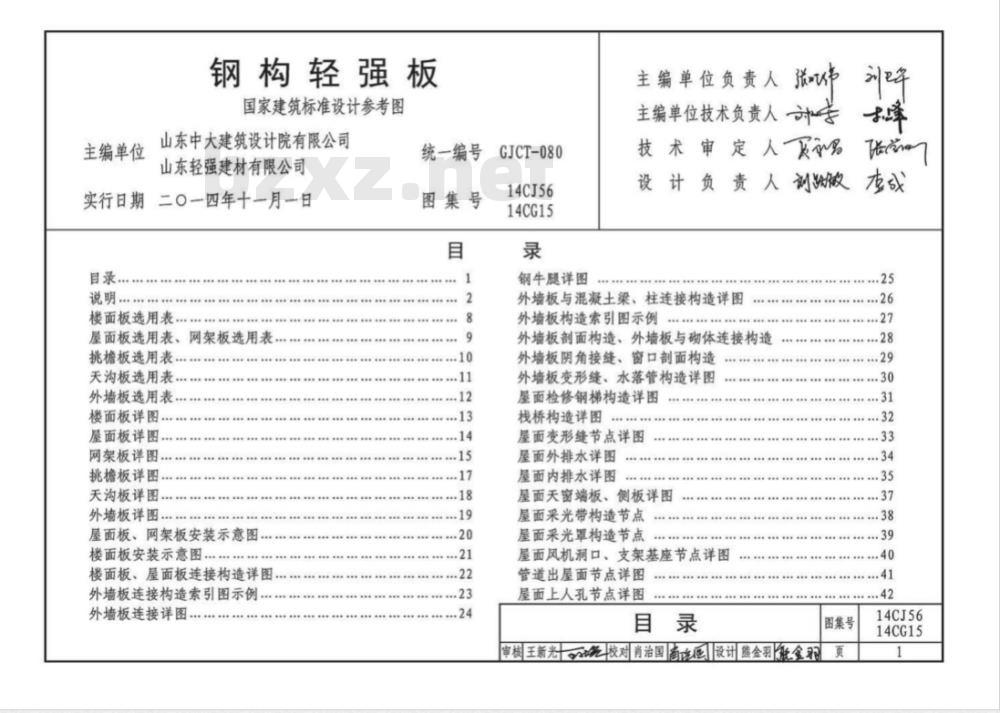

实行日期二〇一四年十一月一日目录.
楼面板选用表.
屋面板选用表、网架板选用表，挑檐板选用表.
天沟板选用表，
外墙板选用表，
楼面板详图.
屋面板详图.
网架板详图..
挑檐板详图.
天沟板详图...
外墙板详图.
屋面板、网架板安装示意图
楼面板安装示意图..
楼面板、屋面板连接构造详图，外墙板连接构造索引图示例
外墙板连接详图，
统一编号
图集号
GJCT-080
14CJ56
14CG15
主编单位负责人张节
主编单位技术负责人计峰
技术审定人%
设计负责人测洲做
钢牛腿详图
外墙板与混凝土梁、柱连接构造详图外墙板构造索引图示例
外墙板剖面构造、外墙板与砌体连接构造外墙板阴角接缝、窗口剖面构造外墙板变形缝、水落管构造详图屋面检修钢梯构造详图
栈桥构造详图
屋面变形缝节点详图
屋面外排水详图
屋面内排水详图
屋面天窗端板、侧板详图
屋面采光带构造节点
屋面采光罩构造节点
屋面风机洞口、支架基座节点详图管道出屋面节点详图
屋面上人孔节点详图
图集号
申树王新光航校对肖治国南愿设计熊金羽全羽页
14CJ56
14CG15

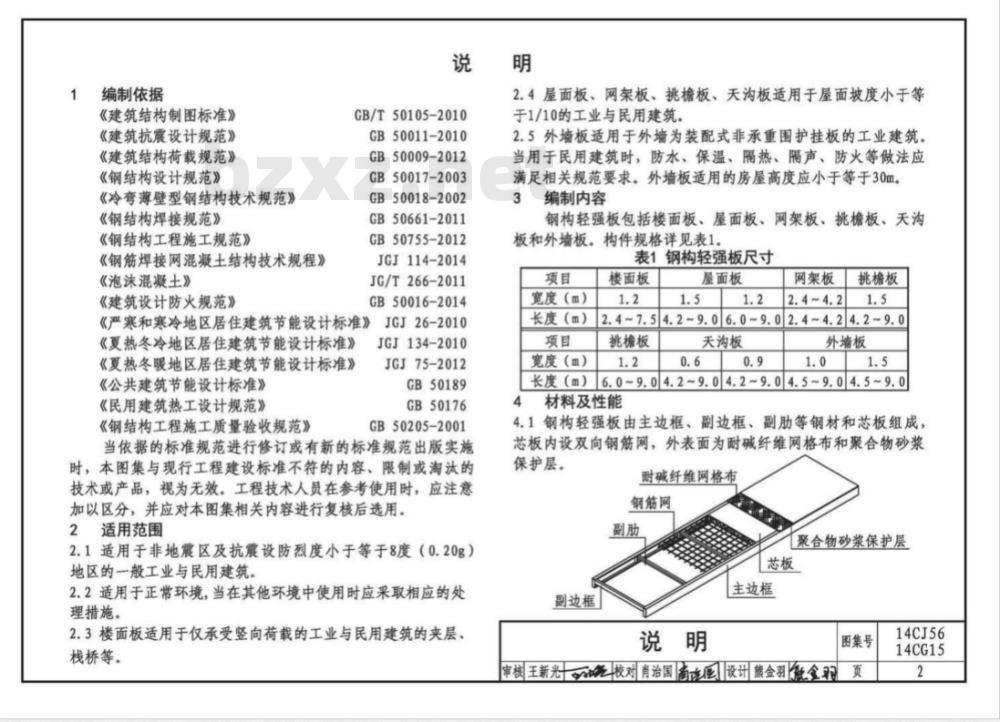

编制依据
《建筑结构制图标准》
《建筑抗震设计规范》
《建筑结构荷载规范》
《钢结构设计规范》
《冷弯薄壁型钢结构技术规范》《钢结构焊接规范》
《钢结构工程施工规范》
《钢筋焊接网混凝土结构技术规程》《泡沫混凝土》
《建筑设计防火规范》
GB/T50105-2010
GB50011-2010
GB50009-2012
GB500172003
GB50018-2002
GB50661-2011
GB50755-2012
JGJ114-2014
JG/T266-2011
GB50016-2014
《严寒和寒冷地区居住建筑节能设计标准》《夏热冬冷地区居住建筑节能设计标准》《夏热冬暖地区居住建筑节能设计标准》《公共建筑节能设计标准》
《民用建筑热工设计规范》
《钢结构工程施工质量验收规范》JGJ26-2010
JGJ134-2010
JGJ75-2012
GB50189
GB50176
GB50205-2001
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
2.1适用于非地震区及抗震设防烈度小于等于8度（0.20g）地区的一般工业与民用建筑。
2.2适用于正常环境，当在其他环境中使用时应采取相应的处理措施。
2.3楼面板适用于仅承受竖向荷载的工业与民用建筑的夹层、栈桥等。
2.4屋面板、网架板、挑檐板、天沟板适用于屋面坡度小于等于1/10的工业与民用建筑。
2.5外墙板适用于外墙为装配式非承重围护挂板的工业建筑，当用于民用建筑时，防水、保温、隔热、隔声、防火等做法应满足相关规范要求。外墙板适用的房屋高度应小于等于30m。编制内容
钢构轻强板包括楼面板、屋面板、网架板、挑檐板、天沟板和外墙板。构件规格详见表1。表1钢构轻强板尺寸
宽度（m）
长度(m）
宽度(m)
长度（m）
楼面板
屋面板
网架板
挑檐板
2.4~7.54.2~9.06.0~9.02.4~4.24.2~9.0挑檐板
天沟板
外墙板
04.2~9.04.5~9.04.5~9.0
6.0~9.04.2~9.0
4材料及性能
4.1钢构轻强板由主边框、副边框、副肋等钢材和芯板组成芯板内设双向钢筋网，外表面为耐碱纤维网格布和聚合物砂浆保护层。
副边框
耐碱纤维网格布
钢筋网
聚合物砂浆保护层
主边框
图集号
审核王新光校对肖治国南连原设熊金羽食羽页
14CJ56
14CG15
4.2钢材
5厚聚合物砂浆压入耐碱玻纤网格布泡沫混凝土芯板
3厚聚合物砂浆压入耐碱玻纤网格布90
人泡混凝土振捣密实
#3（密度等级为500-550kg/m2）钢构轻强板构造示意图
主边框、副边框：采用冷弯薄壁型钢。副肋：采用冷弯薄壁型钢或热轧轻型工字钢、热轧角钢。预埋件：钢板采用Q235B普通热轧钢板，锚筋采用HRB400级钢筋，抗拉强度设计值fy=360N/mm2。冷弯薄壁型钢构件为非标准规格，外形允许偏差应符合《通用冷弯开口型钢尺寸、外形、重量及允许偏差》GB/T6723的要求；钢材材质满足《碳素结构钢》GB/T700标准要求。所选用钢材牌号均为Q235B，钢材强度设计值见表2。表2钢材强度设计值
Q235B冷弯薄壁型钢
Q235B轻型热轧型钢
抗拉、抗压、抗弯
强度设计值f（N/mm2）
抗剪强度设计值
fv(N/mm2)
4.3钢筋：板受力筋、分布筋采用HPB300级钢筋，抗拉强度设计值fy=270N/mm2。
4.4焊条：采用E43型焊条。
4.5芯材：采用泡沫混凝土，技术性能指标见表3、表4。干密度
(kg/n)
400~450
500~550
干密度
(kg/m)
400~450
500~550
表3泡沫混凝土技术性能指标
抗压强度
泊松比
抗折强度
劈裂抗拉
强度(MPa)
导热系数
蓄热系数
[W/ (m·K)] [W/ (m2.K)]
垂直板面抗
拉强度(MPa)
弹性模量
>14900
>16300
水蒸气透湿率
[g/ (m?s ·Pa)]
<1.46×10-6
<1.25×10-6
注：表中数据依据为国家建筑工程质量监督检测中心的检验报告，检验报告编号：BETC-CL2-2014-00929、BETC-CL2-2014-00930.表4泡沫混凝土技术性能指标二
碳化系数
软化系数
抗冻性（100次冻融循环）
质量损失（%）
强度损失（%）
4.6灌缝材料：采用轻质混凝土，干密度不大于800kg/m3。4.7耐碱玻纤网格布应符合《耐碱玻璃纤维网布》JC/T841标准的要求。
4.8聚合物砂浆性能指标详见表5。表5聚合物砂浆技术性能指标
抗压强度(MPa)抗折强度(MPa)粘结强度(MPa)凝结时间
初凝(min)
终凝(h)
抗冻性能
强度损失(%)质量损失（%）
抗渗压力(MPa)
收缩率(%)
4.9芯板厚度为100mm的屋面板、楼面板的耐火极限为2.0h芯板厚度为120mm的外墙板的耐火极限为4.0h。选用时可根据具体工程的耐火要求对外露钢材部分进行防火处理说明
审核王新光能校对肖治国尚愿设计熊金羽能金羽图集号
14CJ56
14CG15
4.10芯板厚度为120mm的钢构轻强外墙板的计权隔声量和频谱修正量为Rw（C；Ctr）=40（-1；-3）dB。4.11屋面板、网架板的芯板标准厚度为100mm，保温层厚度可根据节能要求参照表6选用。
表6屋面板、网架板的屋面热工性能指标分
屋面构造及简图
无附防水层
加保5mm厚聚合物砂浆压入耐碱玻纤网格布温层100mm厚泡沫混凝土（密度等级为400-450kg/m2）系统3mm厚聚合物砂浆压入耐碱玻纤网格布防水层
有附 水泥砂浆找平层
加保 聚莱乙烯泡沫塑料板
温层5mm厚聚合物砂浆压入耐碱玻纤网格布系统100mm厚泡沫混凝土（密度等级为400~450kg/m2）3mm厚聚合物砂浆压入耐碱玻纤网格布保温层 传热系数 热情性
厚度(mm)/(K)指标
注：聚苯乙烯泡沫塑料板的导热系数不大于0.041W/(m·K)，0.48
4.12外墙板的芯板标准厚度为120mm，保温层厚度可根据节能要求参照表7选用。
表7外墙板的墙身热工性能指标
培面构造及筒图
装饰面层
无附5mm厚聚合物砂浆压入耐碱玻纤网格布加保120mm厚泡沫混凝土（密度等级为400-450kg/）温层
3mm厚聚合物砂浆压入耐碱玻纤网格布系统
内装饰面层
装饰面层
有附聚苯乙烯泡沫塑料板
加保 5mm厚聚合物砂浆压入耐碱玻纤网格布温层120mm厚泡沫混凝土（密度等级为400~450kg/m）系统 3mm厚聚合物砂浆压入耐碱玻纤网格布保温层
传热系数 热情性
厚度(mm)
内装饰面层
注：聚苯乙烯泡沫塑料板的导热系数不大于0.041W/(m·K)。0. 43
设计原则
5.1结构构件的安全等级为二级，结构构件设计的荷载取值基准期为50年，结构构件重要性系数Y=1.0。5.2芯板按简支板计算，裂缝控制等级为三级，最大裂缝宽度限值为0.2mm。考虑型钢边框与芯板共同作用的有利因素，可不进行简支梁的整体稳定计算。5.3荷载分项系数：
永久荷载分项系数：由可变荷载效应控制的组合取1.2；由永久荷载效应控制的组合取1.35。可变荷载的分项系数取1.4。
5.4度限值：
Lo<7m时：Lo/200
7mLo为板的计算长度，在本图集中取为板的实际长度。5.5钢构轻强外墙板宜采用涂料装饰面层，不得在外墙板上直接固定干挂石材的龙骨。内、外装饰层总重不大于1.0kN/m2，允许风荷载标准值为考虑地面粗糙度类别、体形、高度修正后的风荷载值。即Wk=βgzμs1uzW，其中各符号所代表涵义详见《建筑结构荷载规范》GB50009。6编号及选用
6.1构件编号
构件代号长度标志
宽度标志
挑檐板宽度代号
天沟板高度代号
楼面板、外墙板荷载区分代号
图集号
审核王新光校对肖治国南愿设计熊金羽能金羽14CJ56
14CG15
注：1.构件代号：
QL-钢构轻强楼面板；
QJ-钢构轻强网架板；
QT-钢构轻强天沟板；
QW-钢构轻强屋面板；
QY-钢构轻强挑檐板：
QB-钢构轻强外墙板。
2.长度标志：为板长度方向尺寸的缩写代表值，如长度标志“60代表板的长度为“6.0m”。
3.宽度标志：为板宽度方向尺寸的缩写代表值，如宽度标志“15\代表板的宽度为“1.5m”。
4.挑檐板宽度代号：02表示挑格宽度200mm；04表示挑格宽度400mm5.天沟板高度代号：为天沟板主边框高度的缩写代表值，如高度代号“20”代表主边框高度为“200mm”。6.楼面板、外境板荷载区分代号：为相同尺寸的楼面板充许外加不同均布荷载、相同尺寸的外墙板允许外加不同风荷载的代号。[例1]长度6m，宽度1.5m，挑檐宽度200mm的屋面挑檐板代号为QY6015-02。
[例2]板长6m，板宽1.2m，充许外加荷载标准值为5.10kN/m2的楼面板代号为QL6012-1。6.2当楼、屋面板上作用荷载均为均布荷载时，可直接对照选用表中的允许外加荷载标准值[Qk]和允许外加荷载设计值[Q]选用，即外加荷载标准值和设计值必须同时小于等于允许外加荷载标准值和设计值。当板上有其他形式荷载作用时，应按实际情况核算。
6.3当外墙板上装饰层总重其标准值不大于1.0kN/m2时，可直接对照选用表中的允许外加风荷载标准值[Wk]选用。6.4楼面板、屋面板、网架板、挑檐板、天沟板、外墙板选用表见第8~12页。
6.5钢构轻强楼面板外加荷载未考虑隔墙荷载，板上若有隔墙，隔墙处应按实际情况核算。
6.6对形状、尺寸、荷载和适用环境等有特殊要求的板，可根据具体情况另行设计生产。
6.7钢构轻强屋面板属轻质板材，屋盖的支撑布置应按有擦屋盖布置。
6.8选用示例
[例1]某工程楼面板长度为6m，宽度为1.2m，外加永久荷载标准值为2.2kN/m2，可变荷载标准值为2.0kN/m2，组合值系数为0.7。
标准值Qk=2.2+2.0=4.2kN/m2<[Qk]=5.10kN/m设计值Q=1.2×2.2+1.4×2=5.44kN/m2<[Q]=6.80kN/m2
设计值Q=1.35×2.2+1.4×0.7×2=4.93kN/m2<[Q]=6.80kN/m2
查楼面板选用表，可选用QL6012-1。[例2]某工程屋面坡度为1/20，满足屋面板的坡度使用条件。屋面板长度为6m，宽度为1.5m，外加永久荷载标准值为1.0kN/m2，可变荷载标准值为0.5kN/m2，组合值系数为0.7。风吸力标准值为0.8kN/m2。标准值Qk=1.0+0.5=1.5kN/m2<[Qk]=2.00kN/m2设计值Q=1.2×1.0+1.4×0.5=1.9kN/m2<[Q] =2.52kN/m2
设计值Q=1.35×1.0+1.4×0.7×0.5=1.84kN/m2<[Q]=2.52kN/m2
风吸力标准值Wk=0.8kN/m2<[Wk]=2.40kN/m2查屋面板选用表，可选用QW6015。说明
图集号
审核王新光能校对肖治国商连愿设计熊金羽金羽页
14CJ56
14CG15
[例3]某工程檐口离地面的高度为20m，地面粗糙度类别为B类，外墙板长度为6m，宽度为1.5m，基本风压为0.45kN/m2，经计算：
风荷载标准值Wk=βgzHs1μ%=1.63×1.0×1.23×0.45=0.91kN/m2<[Wk]=1.0kN/m2
查外墙板选用表，可选用QB6015-1。7制作、堆放、运输、安装、维护7.1钢构轻强板在工厂制作，型钢边框及副肋应做除锈处理，刷防锈底漆两道，面漆两道（与芯板接触表面不刷漆）。除锈等级、防锈漆厚度根据具体工程的使用年限按《钢结构防腐涂装技术规程》CECS343选取。7.2钢构轻强板型钢采用焊接连接，焊缝质量等级为三级，焊角尺寸为4mm，长度不小于50mm。7.3钢构轻强板内钢筋伸入主边框长度不小于50mm，伸入副边框长度不小于30mm。钢筋与副肋之间采用焊接连接，焊角尺寸为4mm，长度不小于40mm。钢筋交叉部位点焊。7.4受力钢筋保护层厚度大于等于20mm7.5钢构轻强板上不得随意开洞，直径大于等于200mm的孔洞应在制作时预留（洞边用型钢加强），特殊情况需要现场开洞时应由生产厂家配合完成。
7.6钢构轻强板吊装孔设在主边框上，不得随意改变吊装孔位置。
7.7钢构轻强板芯板强度达到设计强度时方可运输、吊装。7.8钢构轻强板装车运输时车内应设置垫木，板应码放整齐，捆绑牢固，悬挑长度不超过800mm，并且不超过板长的1/67.9钢构轻强板安装前现场应平整、密实，板应水平堆放并设置垫木，垫木应上下对齐，每垛高度不超过10块板；现场严禁在板上乱扔尖物，防止损坏板面。7.10施工前应对主体结构进行测量，要求主体结构梁允许偏差符合相关规范要求，若偏差过大应与设计单位商定处理7.11吊装前应先确定钢构轻强板的安装位置，采用专用机具作业，每次只能吊装一块板且应四点起吊。7.12钢构轻强屋面板与屋面梁、网架板与网架支托连接板焊接，每块板至少焊接三点，焊角尺寸为4mm，焊缝长度50mm，支承长度不小于60mm。
7.13钢构轻强楼面板与钢梁、混凝土梁的连接详见楼面板安装示意图。焊缝的焊角尺寸为4mm，焊缝长度50mm，支承长度不小于80mm。
7.14屋面板、网架板宜采用结构找坡，坡度不宜小于2%。建议防水层下设找平层，当安装完成后的板面平整度能满足铺设防水层要求时可不设找平层。7.15钢构轻强板在运输、安装过程中应防止碰撞，在运输、安装过程中导致的缺损或油漆脱落安装后应及时修补和补刷，防止型钢锈蚀。
7.16钢构轻强板不能直接作为土建的施工作业面，不允许在板上堆放或运输建筑材料。
7.17钢构轻强板的板面应避免集中荷载的冲击作用，如不可避免则采取保护措施。如施工中板面上接卸物料应设置专用托盘。
7.18钢构轻强外墙板施工前应绘制排板图，并做好各项准备工作，连接件、配套材料应备齐，放出水平和高度控制线。外墙板应对号就位，要注意安装顺序，外墙板找正就位后先做好临时固定再脱吊钩，然后按图集规定的连接做法固定，7.19钢构轻强板的维护应按《冷弯薄壁型钢结构技术规范》GB50018相关规定执行。
图集号
审核王新光校对肖治国南愿设熊金羽全羽页
14CJ56
14CG15
7.20当芯板出现开裂、变形等影响继续使用的情况时，应及时更换。
质量检验
8.1尺寸偏差和外观要求见表8。表8尺寸偏差和外观要求
对角线差
侧向弯曲
钢筋保护层
表面平整度
钢筋外露
板面裂缝
板底裂缝
8.2承载力检验：Q>1.50[Q]
允许偏差（mm）
Lo/1000±10
不允许
式中Q--极限状态承载力检验外加荷载值[Q]--允许外加荷载设计值
8.3挠度检验：挠度检测值fbzxz.net
8.4裂缝宽度检验：芯板检验的最大裂缝宽度允许值为0.15mm。
8.5钢构轻强板达到承载能力极限状态的检验标志为：钢构轻强板的最大挠度达到板跨度的1/50，芯板的的最大裂缝达到1.5mm。
8.6钢构轻强板达到承载能力极限状态时不能出现以下现象：钢构件严重扭曲变形、芯板发生斜压破坏以及钢构轻强板主边框发生脆性破坏。
8.7检查数量：构件尺寸偏差抽检数量为同一批构件总数的5%，且不少于3块，构件结构性能（承载力及挠度）检验数量为同一批构件每1000块抽检1块，不足1000块抽检1块。9
尺寸单位
本图集尺寸除注明者外均以毫米(mm）计。索引方法
节点编号
14CJ56
14CG15
选用页次
11其他
用于泄爆工程的屋面板、外墙板，芯材面密度应不大于60kg/m2，构件的做法详见国标图集14J938《抗爆、泄爆门窗及屋盖、墙体建筑构造》。
审核王新光能校对肖治国商连感设计熊金羽能金羽图集号
14CJ56
14CG15
分项名称
构件编号
QL2412-1
QL2412-2
QL2712-1
QL2712-2
QL3012-1
QL3012-2
QL3012-3
QL3312-1
QL3312-2
QL3612-1
QL3612-2
QL4212-1
QL4212-2
QL4812-1
QL4812-2
QL5412-1
QL5412-2
QL6012-1
QL6012-2
QL6612
QL7212
QL7512
L (mm)
板边高
h (mm)
芯板厚
hi (mm)
主边框
C100×50×20×2.5
C120×50×20×2.5
C120×50×20×2.5
C140×50×20×2. 5
C120×50×20×2.5
×20×2.5
C160×50×20×2.5
C160x50
C160×70×20×2.5
C160×70×20×2.5
C160×70×20×3.0
C200×70×20×3.0
C200×70×20×3.0
C240×70×20×3. 0
C240×70×20×3.0
C240×70 ×20×4. 0
C240×70×20×4.0
C280×70×20×4. 0
C280×70×20×4.0
C300 ×70 ×20×4. 0
C320×70×20×4.0
楼面板选用表
副边框
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100×40×20×2.
C100x40×20×2.
注：1.表中板自重为理论计算值，不包括灌缝重，选用时应核对与实际板自重是否相符。
2.允许外加荷载指除板自重和灌缝重外的所有荷载。当实际板自重
超过表中数值时，应重新计算允许外加均布荷载值。3.表中芯板厚不包括上、下层聚合物砂浆。副肋
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
L50×3
a (mm)
板自重
标准值
(kN/m2)
楼面板选用表
灌缝重
标准值
(kN/m2)
允许外加均布荷载
(kN/m2)
标准值[Qk]
图集号
审核王新光能校对肖治国南愿设计熊金羽能金羽设计值[Q]
14CJ56
14CG15
