【13CJ40-4】 建筑防水系统构造（四）

13CJ40-4
建筑防水系统构造（四）
参考图集
中国建筑标准设计研究院
主编单位
（四）
建筑防水系统构造
国家建筑标准设计参考图
中国建筑标准设计研究院
潍坊市宏源防水材料有限公司

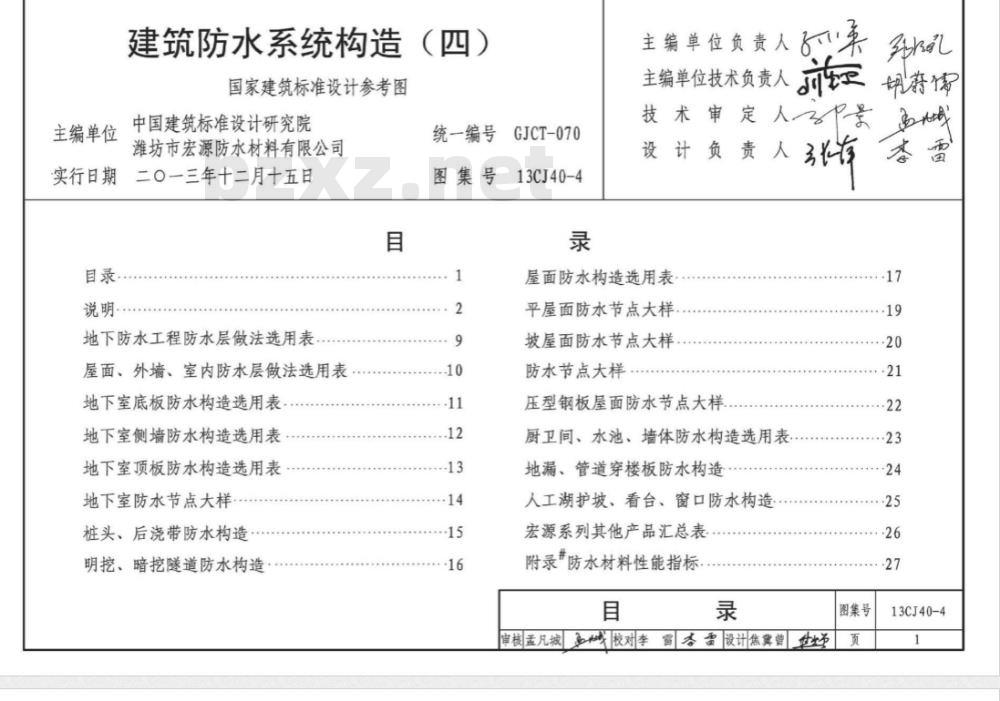

实行日期二〇一三年十二月十五日目录
地下防水工程防水层做法选用表屋面、外墙、室内防水层做法选用表地下室底板防水构造选用表
地下室侧墙防水构造选用表
地下室顶板防水构造选用表
地下室防水节点大样
桩头、后浇带防水构造
明挖、暗挖隧道防水构造
统一编号
图集号
··15
··16
GJCT-070
13CJ40-4
主编单位负责人
妞府情
主编单位技术负责人
技术审定人景点城
设计负责人张
屋面防水构造选用表
平屋面防水节点大样.
坡屋面防水节点大样
防水节点大样，
压型钢板屋面防水节点大样
厨卫间、水池、墙体防水构造选用表地漏、管道穿楼板防水构造
人工湖护坡、看台、窗口防水构造.宏源系列其他产品汇总表
附录”防水材料性能指标
审核孟凡城鱼减校对李雷各雷设计焦冀兽·17
··24
··25
··26
图集号
13CJ40-4

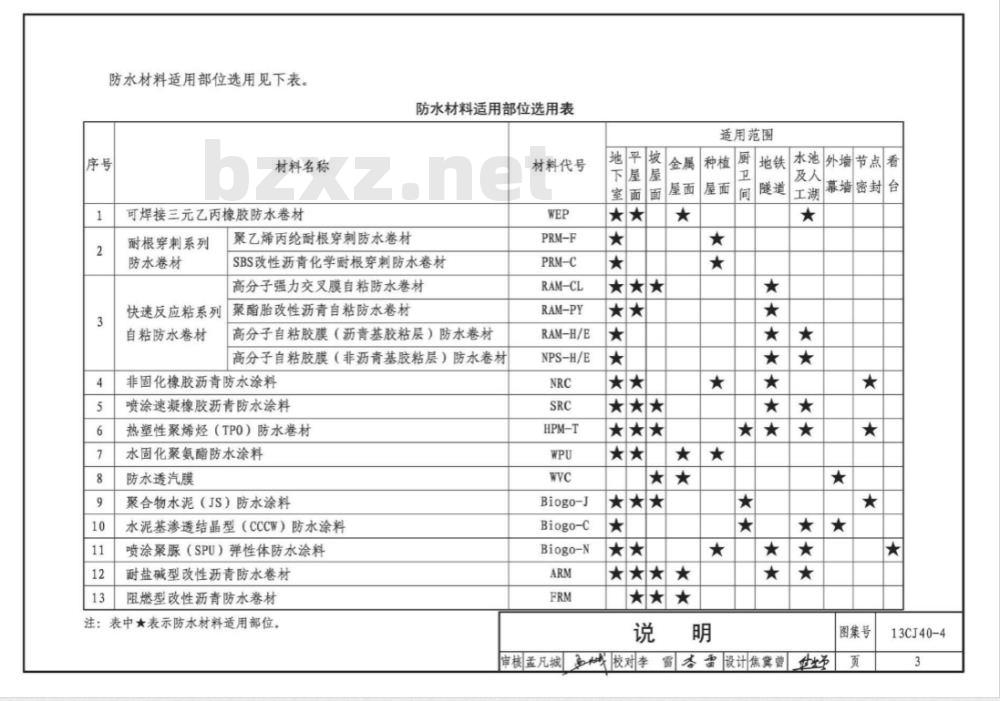

防水材料适用部位选用见下表，序号
材料名称
可焊接三元乙丙橡胶防水卷材
耐根穿刺系列
防水卷材
快速反应粘系列
自粘防水卷材
聚乙烯丙纶耐根穿刺防水卷材
防水材料适用部位选用表
材料代号
SBS改性沥青化学耐根穿刺防水卷材高分子强力交叉膜自粘防水卷材聚酯胎改性沥青自粘防水卷材
高分子自粘胶膜（沥青基胶粘层）防水卷材高分子自粘胶膜（非沥青基胶粘层）防水卷材非固化橡胶沥青防水涂料
喷涂速凝橡胶沥青防水涂料
热塑性聚烯烃（TPO）防水卷材
水固化聚氨酯防水涂料
防水透汽膜
聚合物水泥（JS）防水涂料
水泥基渗透结晶型（CCCW）防水涂料喷涂聚脲（SPU）弹性体防水涂料耐盐碱型改性沥青防水卷材
阻燃型改性沥青防水卷材
注：表中★表示防水材料适用部位。PRM-C
RAM-CL
RAM-PY
RAM-H/E
NPS-H/E
Biogo-J
Biogo-c
Biogo-N
适用范围
幕墙密封
图集号
审核孟凡城鱼校对李
雷套雷设计焦奠曾世
13CJ40-4

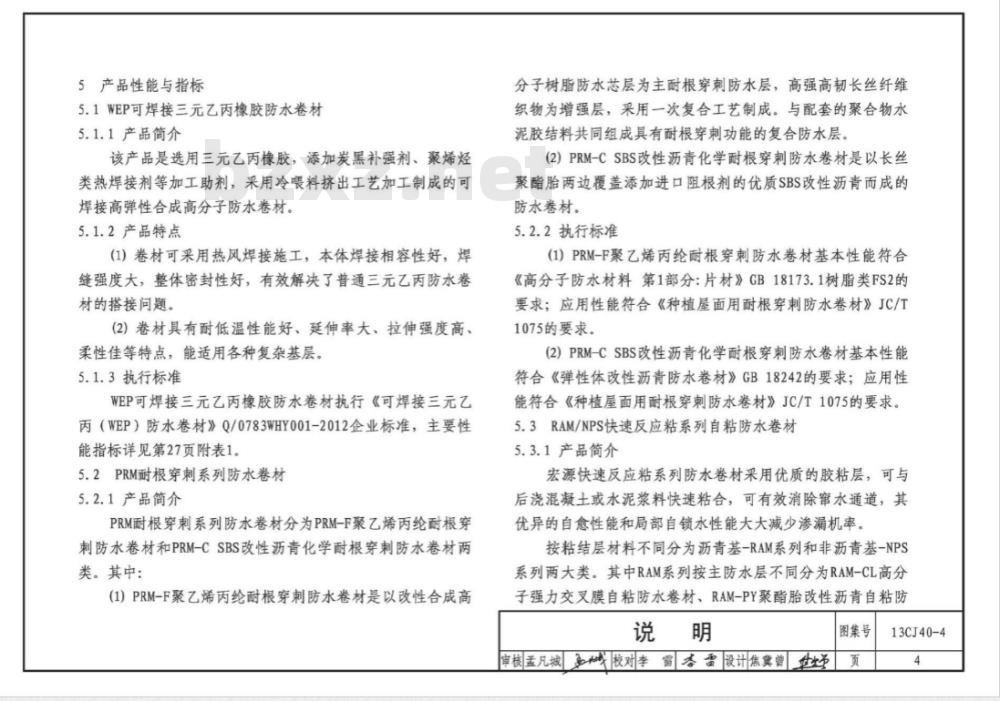

5产品性能与指标
5.1WEP可焊接三元乙丙橡胶防水卷材5.1.1产品简介
该产品是选用三元乙丙橡胶，添加炭黑补强剂、聚烯烃类热焊接剂等加工助剂，采用冷喂料挤出工艺加工制成的可焊接高弹性合成高分子防水卷材。5.1.2产品特点
(1）卷材可采用热风焊接施工，本体焊接相容性好，焊缝强度大，整体密封性好，有效解决了普通三元乙丙防水卷材的搭接问题。
(2）卷材具有耐低温性能好、延伸率大、拉伸强度高、柔性佳等特点，能适用各种复杂基层。5.1.3执行标准
WEP可焊接三元乙丙橡胶防水卷材执行《可焊接三元乙丙（WEP）防水卷材》Q/0783WHY001-2012企业标准，主要性能指标详见第27页附表1。
5.2PRM耐根穿刺系列防水卷材
5.2.1产品简介
PRM耐根穿刺系列防水卷材分为PRM-F聚乙烯丙纶耐根穿刺防水卷材和PRM-CSBS改性沥青化学耐根穿刺防水卷材两类。其中：
(1）PRM-F聚乙烯丙纶耐根穿刺防水卷材是以改性合成高分子树脂防水芯层为主耐根穿刺防水层，高强高韧长丝纤维织物为增强层，采用一次复合工艺制成。与配套的聚合物水泥胶结料共同组成具有耐根穿刺功能的复合防水层。(2）PRM-CSBS改性沥青化学耐根穿刺防水卷材是以长丝聚酯胎两边覆盖添加进口阻根剂的优质SBS改性沥青而成的防水卷材。
5.2.2执行标准
(1)PRM-F聚乙烯丙纶耐根穿刺防水卷材基本性能符合《高分子防水材料第1部分：片材》GB18173.1树脂类FS2的要求；应用性能符合《种植屋面用耐根穿刺防水卷材》JC/T1075的要求。
(2)PRM-CSBS改性沥青化学耐根穿刺防水卷材基本性能符合《弹性体改性沥青防水卷材》GB18242的要求；应用性能符合《种植屋面用耐根穿刺防水卷材》JC/T1075的要求。5.3RAM/NPS快速反应粘系列自粘防水卷材5.3.1产品简介
宏源快速反应粘系列防水卷材采用优质的胶粘层，可与后浇混凝土或水泥浆料快速粘合，可有效消除窜水通道，其优异的自愈性能和局部自锁水性能大大减少渗漏机率。按粘结层材料不同分为沥青基-RAM系列和非沥青基-NPS系列两大类。其中RAM系列按主防水层不同分为RAM-CL高分子强力交叉膜自粘防水卷材、RAM-PY聚酯胎改性沥青自粘防说明
图集号
审核孟凡城械校对李雷雷设计焦奠曾页
13CJ40-4

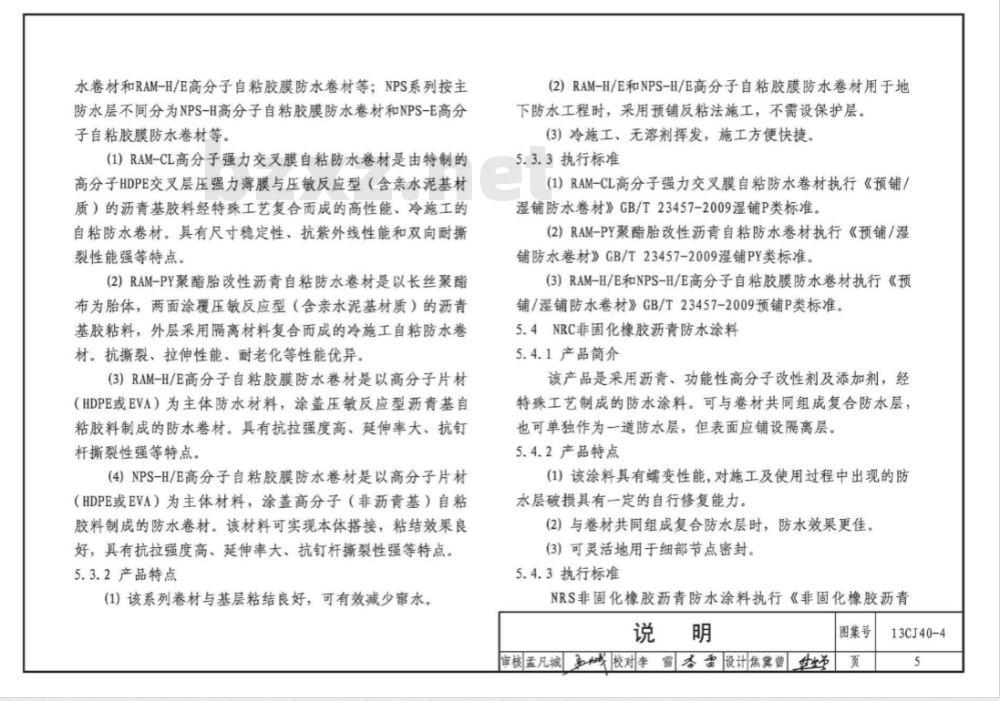

水卷材和RAM-H/E高分子自粘胶膜防水卷材等；NPS系列按主防水层不同分为NPS-H高分子自粘胶膜防水卷材和NPS-E高分子自粘胶膜防水卷材等。
(1)RAM-CL高分子强力交叉膜自粘防水卷材是由特制的高分子HDPE交叉层压强力薄膜与压敏反应型（含亲水泥基材质）的沥青基胶料经特殊工艺复合而成的高性能、冷施工的自粘防水卷材。具有尺寸稳定性、抗紫外线性能和双向耐撕裂性能强等特点。
(2）RAM-PY聚酯胎改性沥青自粘防水卷材是以长丝聚酯布为胎体，两面涂覆压敏反应型（含亲水泥基材质）的沥青基胶粘料，外层采用隔离材料复合而成的冷施工自粘防水卷材。抗撕裂、拉伸性能、耐老化等性能优异。(3）RAM-H/E高分子自粘胶膜防水卷材是以高分子片材（HDPE或EVA）为主体防水材料，涂盖压敏反应型沥青基自粘胶料制成的防水卷材。具有抗拉强度高、延伸率大、抗钉杆撕裂性强等特点。
(4）NPS-H/E高分子自粘胶膜防水卷材是以高分子片材（HDPE或EVA）为主体材料，涂盖高分子（非沥青基）自粘胶料制成的防水卷材。该材料可实现本体搭接，粘结效果良好，具有抗拉强度高、延伸率大、抗钉杆撕裂性强等特点。5.3.2产品特点
(1)该系列卷材与基层粘结良好，可有效减少窜水。(2)RAM-H/E和NPS-H/E高分子自粘胶膜防水卷材用于地下防水工程时，采用预铺反粘法施工，不需设保护层。(3)冷施工、无溶剂挥发，施工方便快捷、5.3.3执行标准
(1)RAM-CL高分子强力交叉膜自粘防水卷材执行《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类标准。(2)RAM-PY聚酯胎改性沥青自粘防水卷材执行《预铺/湿铺防水卷材》GB/T23457-2009湿铺PY类标准。(3）RAM-H/E和NPS-H/E高分子自粘胶膜防水卷材执行《预铺/湿铺防水卷材》GB/T23457-2009预铺P类标准。5.4NRC非固化橡胶沥青防水涂料5.4.1产品简介
该产品是采用沥青、功能性高分子改性剂及添加剂，经特殊工艺制成的防水涂料。可与卷材共同组成复合防水层，也可单独作为一道防水层，但表面应铺设隔离层。5.4.2产品特点
(1)该涂料具有螺变性能，对施工及使用过程中出现的防水层破损具有一定的自行修复能力。(2）与卷材共同组成复合防水层时，防水效果更佳。(3)可灵活地用于细部节点密封。5.4.3执行标准
NRS非固化橡胶沥青防水涂料执行《非固化橡胶沥青说明
图集号
审核孟凡城械校对李雷冬雷设计焦冀曾世页
13CJ40-4
（NRC）防水涂料》Q/0783WHY003-2012企业标准，性能指标见第27页附表2。
5.5SRC喷涂速凝橡胶沥青防水涂料5.5.1产品简介
该产品为双组分防水涂料。A组分为高弹橡胶沥青，B组分为破乳剂。采用专用喷涂设备进行施工，用于大面积防水施工时，可显著提高施工效率。5.5.2产品特点
(1)超强伸长率和弹性恢复率，涂膜伸长率可达1000%恢复率达90%。
(2)涂层与基底粘结良好，有效减少窜水。(3）低温不脆断，高温不流消。5.5.3执行标准
SRC喷涂速凝橡胶沥青防水涂料执行《喷涂高分子橡胶（SRC）防水涂膜》Q/0783WHY004-2012企业标准，主要性能指标见第27页附表3。
5.6HPM-T热塑性聚烯烃（TPO）防水卷材5.6.1产品简介
该卷材是集乙丙（EP）橡胶的耐久性与聚丙烯的可热焊接性于一体的合成高分子防水卷材。按产品组成分为均质片卷材、带纤维背衬卷材和织物内增强卷材。5.6.2产品特点
(1)耐化学腐蚀、耐老化性能优异。不含增塑剂，无迁移物质。
(2）拉伸强度高，可采用机械固定、满粘、压铺等多种方法施工，广泛用于单层屋面系统。(3）耐高、低温性能优异，环境适应性强。(4)热风焊接、接缝牢固可靠。
5.6.3执行标准
HPM-T热塑性聚烯烃（TPO）防水卷材执行《热塑性聚烯烃（TP0）防水卷材》GB27789-2011标准。5.7WPU水固化聚氨酯防水涂料
5.7.1产品简介
该涂料是以异氰酸酯、聚醚为主要原料，配以各种助剂采用特殊工艺制成的单组分防水涂料。5.7.2产品特点
(1）可在潮湿基面施工。
(2）可通过适量加水（<20%）调整涂膜固化时间。5.7.3执行标准
WPU水固化聚氨酯防水涂料执行《聚氨酯防水涂料》GB/T19250-2013标准。
5.8WVC防水透汽膜
5.8.1产品简介
WVC防水透汽膜是一种用于建筑领域的具有防水、透汽、说
图集号
审核孟凡城械校对李雷雷设计焦奠曾世页
13CJ40-4
防潮功能的新型材料。按使用部位不同分为外墙防水透汽膜和坡屋面垫层防水透汽膜。其中外墙防水透汽膜用于幕墙系统时应位于保温层与幕墙面板之间。曾在加强建筑物水密性的同时，使室内的潮汽顺利排出，避免保温层吸收潮气后降低保温效果及墙体结露等现象发生。5.8.2性能指标
坡屋面垫层防水透汽膜主要性能指标见第27页附表4，外墙防水透汽膜主要性能指标见第27页附表55.9Biogo-J聚合物水泥（JS）防水涂料5.9.1产品简介
该涂料是由丙烯酸酯聚合物乳液与多种添加剂和普通硅酸盐水泥组成的双组分水性防水涂料。无毒无污染，可用于饮用水工程，属环境友好型防水涂料。适用于非暴露屋面、厨卫间、门窗洞口及外墙等非长期水浸泡防水防潮工程5.9.2执行标准
Biogo-J聚合物水泥（JS）防水涂料执行《聚合物水泥防水涂料》GB/T23445-2009标准。5.10Biogo-C水泥基渗透结晶型（CCCw）防水涂料5.10.1产品简介免费标准下载网bzxz
该涂料是以普通硅酸盐水泥为基料，掺加活性化学成分配制成的粉状材料。可在潮湿基层施工，既可用于迎水面也可用于背水面，用于桩头部位防水处理具有独到的防水效果。广泛用于隧道、大坝、水库、核电站、冷却塔等防水工程，也可用于防水修工程。
5.10.2执行标准
Biogo-C水泥基渗透结晶型（CCCW）防水涂料执行《水泥基渗透结晶型防水材料》GB18445-2001标准。5.11Biogo-N喷涂聚脲（SPU）弹性体防水涂料5.11.1产品简介
该产品是以异氰酸酯类化合物为A组分、胺类化合物为B组分，采用专业喷涂设备使两组分混合、反应形成弹性体防水涂膜。适用于场馆看台、工业地坪、管道内外壁、水池等防水防腐工程。
5.11.2产品特点
(1）涂膜固化快，曲面、斜面、垂直面喷涂不流挂、(2)耐磨、耐老化性能良好，可在-30℃~+120℃范围内长期使用。
5.11.3执行标准
Biogo-N喷涂聚脲弹性体防水涂料执行《喷涂聚脲防水涂料》GB/T23446-2009标准。
5.12ARM耐盐碱型改性沥青防水卷材5.12.1产品简介
该产品是以长丝聚酯毡为胎基，涂覆添加耐盐碱等助剂的SBS改性的优质沥青料，表面覆以PE膜或细砂隔离材料，针说明
图集号
审核孟凡城械校对李雷雷设计焦奠曾世页
13CJ40-4
对沿海及高盐碱地区的地下建筑及隧道、洞库、油库等工程研制的防水卷材。
5.12.2执行标准
ARM耐盐碱型改性沥青防水卷材物理性能符合《弹性体改性沥青防水卷材》GB18242II型要求，抗氧离子渗透性能达到小于等于0.005mg/（cm2d），符合《海港工程混凝土结构防腐蚀技术规程》JTJ275-2000中混凝土表面涂层抗氯离子渗透性能的要求。
5.13FRM阻燃型改性沥青防水卷材5.13.1产品简介
FRM阻燃型改性沥青防水卷材是以长丝聚酯毡或无碱玻纤毡为胎基，涂覆添加阻燃剂的SBS改性的优质沥青料，表面覆以PE膜、细砂或铝箔等隔离材料的防水材料。具有离火自熄的阻燃功能。适用于有防火等级要求的防水工程。5.13.2执行标准
FRM阻燃型改性沥青防水卷材的物理性能符合《弹性体改性沥青防水卷材》GB18242要求，燃烧性能等级达到B级符合《建筑设计防火规范》GB50016的相关要求，6其他
6.1本图集中除注明单位者外，其他均以毫米（m）为单位。
6.2其他未尽事宜，均应按照国家现行标准执行。6.3本图集根据潍坊市宏源防水材料有限公司提供的技术资料编制，有关技术间题由该公司负责解释。7详图索引方法
13CJ40-4
13CJ40-4
详图编号
详图页次
构造做法索引号
详图页次
图集号
审核孟凡城械校对李雷雷设计焦奠曾页
13CJ40-4
索引号
地下防水工程防水层做法选用表（一级）防水层做法
①>1.2厚WEP可焊接三元乙丙橡胶防水卷材②>1.2厚WEP可焊接三元乙丙橡胶防水卷材①>1.5厚WEP可焊接三元乙丙橡胶防水卷材②>2.0厚NRC非固化橡胶沥青防水涂料①>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材②>2.0厚NRC非固化橡胶沥青防水涂料①>0.7厚HPM-F聚乙烯丙纶复合防水卷材②>2.0厚NRC非固化橡胶沥青防水涂料①>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材②>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材①>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材②>3.0厚RAM-PY聚酯胎改性沥青自粘防水卷材①4.0厚ARM耐盐碱型改性沥青防水卷材②3.0厚ARM耐盐碱型改性沥青防水卷材>1.2厚NPS-H/E高分子（非沥青基）自粘胶膜防水卷材>1.2厚RAM-H/E高分子自粘胶膜防水卷材①>1.0厚Biogo-C水泥基渗透结晶型（CCCw）防水涂料②>3.0厚RAM-PY聚酯胎改性沥青自粘防水卷材索引号
素引号
地下防水工程防水层做法选用表（二级）防水层做法
>1.5厚WEP可焊接三元乙丙橡胶防水卷材>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材>3.0厚RAM-PY聚酯胎改性沥青自粘防水卷材>2.0厚SRC喷涂速凝橡胶沥青防水涂料>2.0厚WPU水固化聚氨酯防水涂料①>0.7厚HPM-F聚乙烯丙纶复合防水卷材②>1.5厚NRC非固化橡胶沥青防水涂料>4.0厚ARM耐盐碱型改性沥青防水卷材>1.2厚NPS-H/E高分子（非沥青基）自粘胶膜防水卷材①1.5厚WEP可焊接三元乙丙橡胶防水卷材②1.5厚NRC非固化橡胶沥青防水涂料种植屋面/种植顶板防水层做法选用表防水层做法
①0.7厚PRM-F聚乙烯丙纶耐根穿刺防水卷材+1.3厚聚合物水泥胶结料
②0.7厚PRM-F聚乙烯丙纶耐根穿刺防水卷材+1.3厚聚合物水泥胶结料
①4厚PRM-CSBS改性沥青化学耐根穿刺防水卷材②>3.0厚RAM-PY聚酯胎改性沥青自粘防水卷材①4厚PRM-CSBS改性沥青化学耐根穿刺防水卷材②2.0厚NRC非固化橡胶沥青防水涂料①4厚PRM-CSBS改性沥青化学耐根穿刺防水卷材②>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材地下防水工程防水层做法选用表审核凡城械校对李雷冬雷设计焦冀曾世图集号
13CJ40-4
索引号
索引号
索引号
平屋面防水层做法选用表（I级防水）防水层傲法
①>1.2厚WEP可焊接三元乙丙橡胶防水卷材②>2.0厚NRC非固化橡胶沥青防水涂料①>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材②>2.0厚NRC非固化橡胶沥青防水涂料①>3.0厚RAM-PY聚酯胎改性沥青双面自粘防水卷材②>2.0厚NRC非固化橡胶沥青防水涂料①>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材②>1.5厚Biogo-J聚合物水泥（JS）防水涂料①>3.0厚RAM-PY聚酯胎改性沥青双面自粘卷材（湿铺）②>1.5厚Biogo-J聚合物水泥（JS）防水涂料①>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材②>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材①3.0厚FRM阻燃型改性沥青防水卷材②2.0厚非固化橡胶沥青防水涂料坡屋面防水垫层做法选用表（一级防水）防水垫层做法
>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材>2.0厚SRC喷涂速凝橡胶沥青防水涂料>1.5厚WPU水固化聚氨酯防水涂料坡屋面防水垫层做法选用表（二级防水）防水垫层做法
<0.45厚（>50g/m）WVC防水透汽膜索引号
索引号
索引号
平屋面防水层做法选用表（IⅡI级防水）防水层做法
>1.5厚WEP可焊接三元乙丙橡胶防水卷材>1.5厚HPM-T热塑性聚烯烃（TPO）防水卷材>1.5厚HPM-P聚氯乙烯（PVC）防水卷材>1.5厚RAM-CL高分子强力交叉膜自粘防水卷材>3.0厚RAM-PY聚酯胎改性沥青自粘防水卷材>2.0厚SRC喷涂速凝橡胶沥青防水涂料>2.0厚WPU水固化聚氨酯防水涂料①>0.7厚HPM-F聚乙烯丙纶复合防水卷材②>1.5厚NRC非固化橡胶沥青防水涂料>4.0厚FRM阻燃型聚合物改性沥青防水卷材厨房、卫生间、阳台防水做法选用表防水层做法
>1.5厚Biogo-J聚合物水泥（JS）防水涂料>1.5厚WPU水固化聚氨酯防水涂料0.7厚HPM-F聚乙烯丙纶复合防水卷材+1.3厚聚合物水泥胶结料
外墙及幕墙防水做法选用表
防水层做法
<0.45厚（>50g/m）WVC防水透汽膜>1.2厚Biogo-J聚合物水泥（JS）防水涂料屋面、
外墙、室内防水层做法选用表
审核孟凡城校对李雷雷设计焦奠曾型图集号
13CJ40-4
索引号
底板1
底板2
（卷材与卷材
组合外防水）
（卷材与涂料
组合外防水）
构造做法
1.面层见具体工程
防水混凝土底板
3.50厚C20细石混土
4.隔离层
5.卷材防水层
6.20厚1：2.5水泥砂浆找平层
7.100~150厚C15混爆七垫层
8.素土夯实
1.面层见具体工程
2.防水混凝土底板
3.50厚C20细石混凝土
4.隔离层
5.卷材防水层
6.防水涂料防水层
7.20厚1：2.5水泥砂浆找平层
8.100~150厚C15混凝土垫层
9.素土夯实
地下室底板防水构造选用表
防水等级
注：采用D1-10做法时，Biog0-C水泥基渗透结晶型（CCCW）防水涂料位于细石混凝土与底板之间。
索引号
底板3
（预铺反粘卷
材外防水）
底板4
（单层）
构造做法
1.面层见具体工程
防水混凝土底板
预铺反粘卷材防水层
4.100~150厚C15混凝土垫层
5.素土夯实
面层见具体工程
防水混凝土底板
3.50厚C20细石混聚土
4.隔离层
5.卷材防水层
6.20厚1：2.5水泥砂浆找平层
7.100~150厚C15混凝土垫层
8.素土夯实
地下室底板防水构造选用表
审核凡城减校对李雷各雷设计焦冀曾奶防水等级
图集号
13CJ40-4
