【15CJ40-6】 建筑防水系统构造（六）

HOANHZONSNOHZ
15CJ40-6
建筑防水系统构造（六）
参考图集
中国建筑标准设计研究院
建筑防水系统构造
(六）
国家建筑标准设计参考图免费标准bzxz.net
主编单位中国建筑标准设计研究院有限公司统一编号GJCT-097
盘锦禹王防水建材集团有限公司实行日期二〇一五年三月日
图集号15CJ40-6
主编单位负责人俨·未来叫
主编单位技术负责页三抵含刮
技术　审定人刁
设计负责人认琦秘迎
司武支设计字春迎
防水材料适用部位选用表
防水层材料选用表·
屋面防水构造做法选用表
倒置式屋面防水构造做法选用表坡屋面防水构造做法选用表
....11
种植屋面、单层屋面防水构造做法选用表··21平屋面防水节点大样：
管道穿屋面防水节点大样
坡屋面防水节点大样
单层伍型钢板）屋面防水选用表及节点大样种植屋面防水节点大样
厕浴间、水池、墙体防水构造选用表·22
厕浴间、水池、墙体防水构造
地漏、管道穿楼板、窗洞口防水节点大样·…·地下室底板防水构造做法选用表地下室外墙防水构造做法选用表地下室顶板防水构造做法选用表种植顶板防水构造做法选用表：地下室防水节点大样
桩头、后浇带防水构造
侧墙变形缝防水构造
底板、顶板、
隧道洞库防水构造：
附录1其他防水层材料选用表，
附录2防水材料性能指标
审核协雪钊
女壹衬
··37
..··41
图集！
15CJ40-6

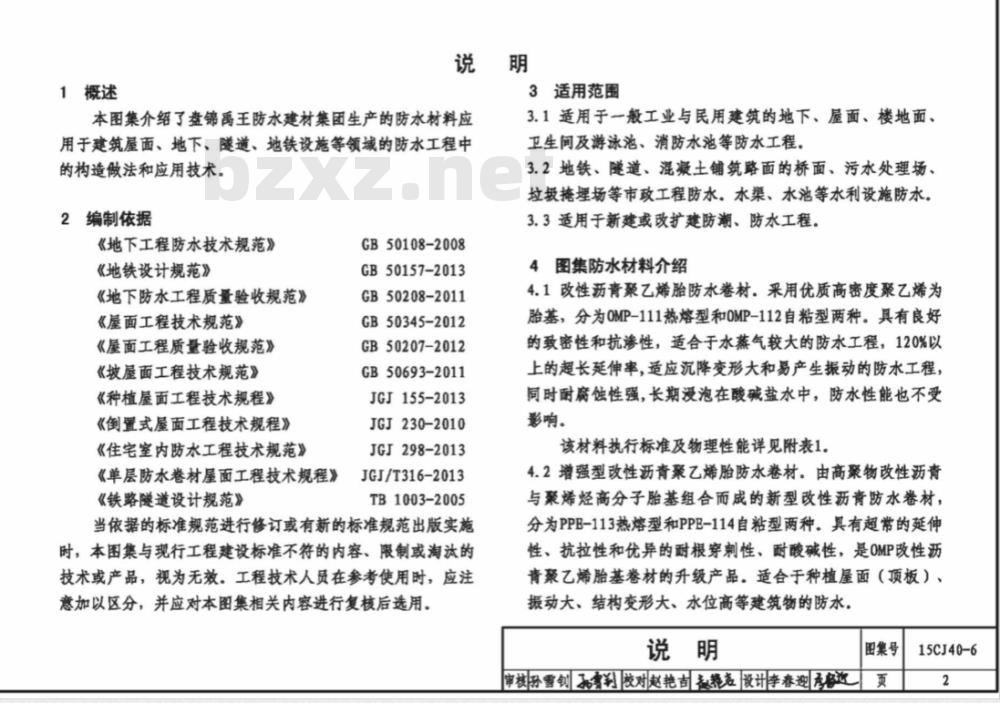

1概述
3适用范围
本图集介绍了盘锦禹王防水建材集团生产的防水材料应用于建筑屋面、地下、隧道、地铁设施等领域的防水工程中的构造做法和应用技术。
2编制依据
《地下工程防水技术规范》
《地铁设计规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《屋面工程质量验收规范》
《坡屋面工程技术规范》
《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《住宅室内防水工程技术规范》《单层防水卷材屋面工程技术规程》《铁路隧道设计规范》
GB50108-2008
GB50157-2013
GB50208-2011
GB50345-2012
GB50207-2012
GB50693-2011
JGJ155-2013
JGJ230-2010
JGJ298-2013
JGJ/T316-2013
TB1003-2005
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3.1适用于一般工业与民用建筑的地下、屋面、楼地面、卫生间及游泳、消防水池等防水工程。3.2地铁、隧道、混凝土铺筑路面的桥面、污水处理场、垃圾掩埋场等市政工程防水。水渠、水池等水利设施防水。3.3适用于新建或改扩建防溯、防水工程。4图集防水材料介绍
4.1改性沥青聚乙烯胎防水卷材。采用优质高密度聚乙烯为胎基，分为0MP-111热熔型和0MP-112自粘型两种。具有良好的致密性和抗渗性，适合于水蒸气较大的防水工程，120%以上的超长延伸率，适应沉降变形大和易产生振动的防水工程，同时耐腐蚀性强，长期浸泡在酸碱盐水中，防水性能也不受影响。
该材料执行标准及物理性能详见附表1。4.2增强型改性沥青聚乙烯胎防水卷材。由高聚物改性沥青与聚烯烃高分子胎基组合而成的新型改性沥青防水卷材，分为PPB-113热熔型和PPB-114自粘型两种。具有超常的延伸性、抗拉性和优异的耐根穿刺性、耐酸碱性，是OMP改性沥青聚乙烯胎基卷材的升级产品适合于种植屋面（顶板）、振动大、结构变形大、水位高等建筑物的防水，说明
图集号
审核环雪剪到校对赵艳吉走艳支设计李春迎尽必边更15CJ40-6

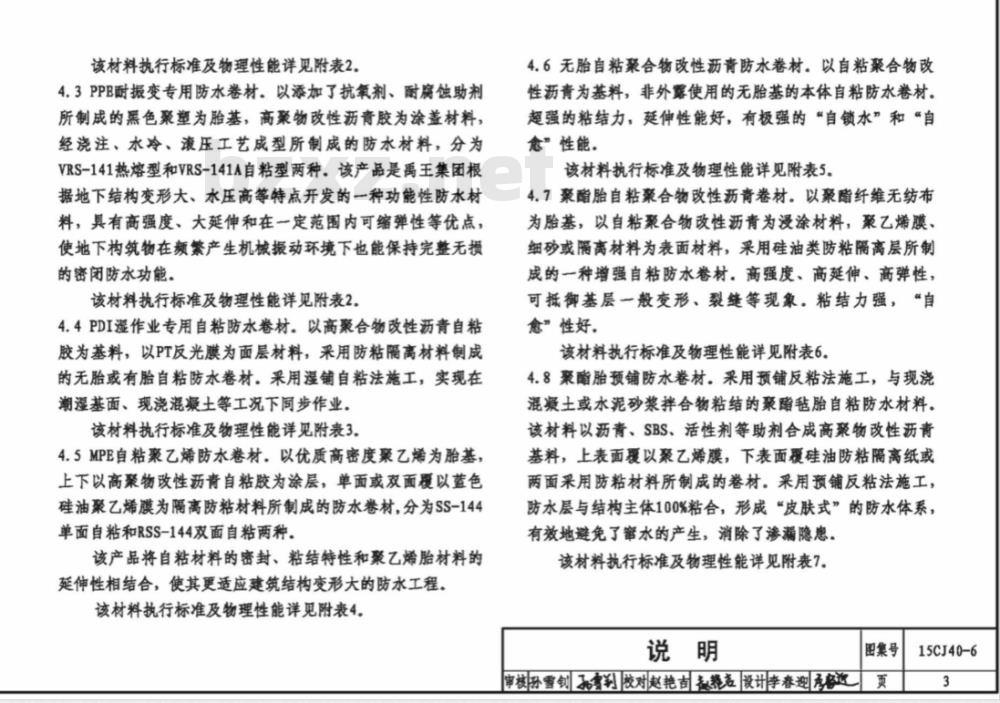

该材料执行标准及物理性能详见附表24.3PPB耐振变专用防水卷材。以添加了抗氧剂、尉膜蚀助剂所制成的黑色聚塑为胎基，高聚物改性沥青胶为涂盖材料，经浇注、水冷、液压工艺成型所制成的防水材料，分为VRS-141热熔型和VRS-141A自粘型两种。该产品是禹主集团根据地下结构变形大、水压高等特点开发的一种功能性防水材料，具有高强度、大延伸和在一定范围内可缩弹性等优点，使地下构筑物在频繁产生机械振动环境下也能保持完整无损的密闭防水功能。
该材料执行标准及物理性能详见附表24.4PDI湿作业专用自粘防水卷材。以高聚合物改性荡青自粘胶为基料，以PT反光膜为面层材料，采用防粘隔离材料制成的无胎或有胎自粘防水卷材。采用湿铺自粘法施工，实现在潮湿基面、现浇混凝土等工况下同步作业。该材料执行标准及物理性能详见附表3。4.5MPE自粘聚乙烯防水卷材。以优质高密度聚乙烯为胎基，上下以高聚物性两青自粘胶为涂层，单面或双面覆以蓝色硅油聚乙烯膜为隔离防粘材料所制成的防水卷材，分为SS-144单面自粘和RSS-144双面自粘两种。该产品将自粘材料的密封、粘结特性和聚乙烯胎材料的延伸性相结合，使其更适应建筑结构变形大的防水工程。该材料执行标准及物理性能详见附表44.6无胎自粘聚合物改性沥青防水卷材。以自粘聚合物改性荡青为基料，非外露使用的无胎基的本体自粘防水卷材。超强的粘结力，延伸性能好，有极强的“自锁水”和“自愈念”性能。
该材料执行标准及物理性能详见附表5。4.7聚酯胎自粘聚合物改性沥青卷材。以聚酯纤维无纺布为胎基，以自粘聚合物改性沥青为浸涂材料，聚乙烯膜、细砂或隔离材料为表面材料，采用硅油类防粘隔离层所制成的一种增强自粘防水卷材。强度、高延伸、商弹性，可抵御基层一般变形、裂终等现象。粘结力强，“自愈”性好。
该材料执行标准及物理性能详见附表6。4.8聚酯胎预铺防水卷材。采用预铺反粘法施工，与现浇混凝土或水泥砂浆拌合物粘结的聚酯毡胎自粘防水材料。该材料以沥青、SBS、活性剂等助剂合成高聚物改性荡青基料，上表面覆以聚乙烯膜，下表面覆硅油防粘隔离纸或两面采用防粘材料所制成的卷材。采用预铺反粘法施工，防水层与结构主体100%粘合，形成“皮肤式”的防水体系，有效地避免了蜜水的产生，消除了渗漏隐感。该材料执行标准及物理性能详见附表7。说明
图集号
审核雪钊雪别校对赵艳声起接点设计李春迎尽格边页15CJ40-6
4.9聚酯胎湿铺防水卷材。采用湿铺法施工，与水泥砂浆拌合物直接粘结的自粘防水材料：在自粘胶料中添加了独有的活性剂等，在保持传统自橡胶优点的基础上，增加了胶质的变性，使其渗入到混骤土的孔像和毛细管中，形成物理吸附与卵摊作用，同时还与混激土或水泥凝胶发生化学反应，便卷材与基层牢固粘结，形成了密闭、密封的防水层。该材料执行标准及物理性能详见附表8。4.10弹性体改性沥青防水卷材。以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体改性荡青为浸渍和涂盖材料，两面瘦以隔离材料所制成的防水卷材。耐温性能好、抗拉强度、伸率、抗穿刺性能好、施工性能强，采用热熔法粘结，且热接缝可靠久。该材料执行标准及物理性能详见附表9。4.11塑性体改性沥青防水卷材。以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以无规聚丙烯（APP）或聚烯烃类聚合物(APAO、APO等）改性沥青为浸渍和涂盖材料，两面覆以隔离材料所制成的防水卷材。
该材料执行标准及物理性能详见附表10.4.12SAR耐盐碱型高聚物改性沥青防永卷材。以长纤聚留无纺布为胎基，以SBS为主改性剂并添加功能性改性剂，以改性沥青为涂盖材料所制成的防水卷材。在满足国标SBS弹性体卷材性能指标的基础上，同时具备优算的抗氯高子渗透性能和对盐碱庭蚀性能，是沿海和高盐碱地区防水工程的首选材料。该材料执行标准及物理性能详见附表11。4.13SAE耐盐碱型聚乙烯胎防水卷材。由高聚物改性胶与聚烯烃商分子胎基组合而成的新型改性荡青防水卷材。为满足沿海和高盐碱地区对防水材料需要，在聚烯烃高分子胎基中添加附老化、抗氧化等助剂，同时高聚胶中加入耐腐蚀助剂，使产品在保持乙烯胎材料超带延伸、抗沉降等特性的基础上，真有优异的抗氯离子渗透性能和耐盐碱腐蚀性能，其抗氯离子性能是普通改性荡青卷材的20倍以上。该材料热行标准及物理性能详见附表12.4.14JCuB-D金属铜胎耐根穿刺防水卷材。以金展铜箔为胎基，以添加化学阻根剂的改性荡青为上下两面胶料涂盖层所制成的防水卷材。此材料具有化学阻根和机械阻根的双重耐根刺特性，具有高强耐压抗渗、耐房、厨候、耐穿刺等特点，是国内种植工程的理想防水树料。该材料执行标准及物理性能详见附表13-1、附表13-2。4.15JCuB-F复合铜胎耐根穿刺防水卷材。以金属铜与聚酯胎复合材料为胎基，上下两层涂以添加化学阻根剂的SBS改性沥青胶，两面瘦以隔离材料所制成的耐根穿刺防水卷材。该材料热行标准及物理性能详见附表14应用性能见附表13-2。
图集号
审核环雪钊无剪别胶对赵艳司款接点设计春迎松近页
15CJ40-6
4，16PP限策密胎时根穿刺防水卷材。以装施烃膜材为胎蒸，添加化学阻根剂的改性沥青为上下两面涂盖层所制成的防水卷材。真有双重阻根性能的防水卷材。既有聚酯胎卷材高强度，又有聚乙烯胎卷材的大延伸。集聚酯胎和聚乙烯胎的优点于一身。
该材料执行标准及物理性能详见附表15。应用性能见附表13-2。
4.17REE聚乙烯胎耐根穿刺防水卷材。以高密度聚乙烯为胎基，以添加化学阻根剂的改性两青为上下两面涂盖层所制成的防水卷材。具有双重阻根性能的防水卷材，该材料执行标准及物理性能详见附表16，应用性能见附表13-2。
4.18SBS/APP耐根穿刺防水卷材。以聚酯毡为胎基，添加进口化学胆根剂的SBS（APP）改性沥青胶为涂盖材料，两面覆以隔离材料制成的具有阻根性能的防水卷材，该材料执行标准及物理性能详见附表17，应用性能见附表13-2。
4.19反应粘湿铺高分子防水卷材。以强为力交叉膜为载体，涂以沥青基高聚物胶，覆以隔离膜材料所制成的胶膜结合的防水材料，分为PSA-228反应粘交叉膜单面粘、PSA-228反应粘交叉膜双面粘、PSA-228反应粘交叉膜阻根型和PSA-228反应粘蓝芯双面湿铺高分子防水卷材。通过与混凝土基层化学交联和物理卵裤的协同作用反应粘结，粘结牢固持久不可逆，可直接在潮湿基面进行施工。该材料执行标准及物理性能详见附表18，应用性能见附表13-2.
4.20高分子自粘胶膜防水卷材。以合成高分子片材为底膜，单面覆有高分子自粘胶层，并覆以防粘材料的防水卷材。产品柔韧性好，可承受沉降和收缩变形；具有极高的抗撕裂强度、抗穿透性、抗冲击性能。采用预铺反粘法施工，实现“皮肤式”防水。
该材料执行标准及物理性能详见附表19。4.21FMJ粘橡胶两青防水涂料：以优质的荡青为基础原料，配以高聚物改性剂、增粘剂等助剂，对沥青的冷脆和热流消等性能进行改性，加工而成的新型粘结型防水涂料，利用涂料的流动性、粘结性与基层牢固粘贴，同时填补基层缺陷，如裂缝、微小孔洞等。产品通过刮涂或喷涂方法，形成连续、无接缝、弹性好的防水涂膜层，通过与卷材复合使用，构成两道防水设防，卷材层和涂膜层，实现更高效的防水效巢。
该材料执行标准及物理性能详见附表20。4.22非固特防水涂料以沥青为基料，以合成檬胶和树脂为改性材料组合而成，常温下星粘稠状胶体，经加温后粘度下降，呈现可流动的液体状态。该产品具有长效柔性、说明
图集号
审核环雪剪到校对赵艳吉走艳点设计李春迎尽必选更15CJ40-6
不固化的特点，材料本身能吸收振动产生的应力，也可修复细小的破损点，具有自愈合的能力。该材料执行标准及物理性能详见表21。4.23金属屋面专用防水涂料：由丙烯酸乳液和填料制成的涂刷在金属表面的专用防水涂料，与缝织聚酯布组合使用，可对金属屋面的搭接、连接和穿孔等部位形成完整的防水体系。同时该涂料优质的抗疲劳、耐老化性能和低温柔性、伸缩雾性可完全适合露天环境和金属特性。该材料执行标准及物理性能详见附表22。4.24聚合物水泥防水涂料。以聚丙烯酸酯乳液、乙烯-酷酸乙烯酯共聚乳液等聚合物乳液与各种添加剂组成的有机液料和水泥、石英砂、轻重质碳酸钙等无机填料及各种添加剂所组成的无机粉料通过合理配比制成的双组分、水性建筑防水涂料。可形成高强坚韧的防水涂膜，并可根据需要调制成彩色涂层。
该材料执行标准及物理性能详见附表234.25喷涂速凝橡胶沥青防水涂料。以改性乳化沥青与合成高分子聚合物（A组分）、破乳剂（B组分）两组分组成，采用专用机械常温喷涂施工，喷涂后瞬间凝聚成膜，涂膜实干后，具有高弹性，是一种双组分防水、防护材料。产品具有水性环保无毒、瞬时成型、商粘结力、施工效率高等特点。该产品还配有手刷型涂料，用于细部节点及空间获小地方使用。
该材料执行标准及物理性能详见附表24，4.26聚氨酯防水涂料。由特种聚醚和异氟酸酯反应成预聚体，配以多种助剂而制成。该类涂料为湿固化型涂料，具有强度高、延伸率大、耐水性好等特点，同时对基层变形适应能力强。
该材料执行标准及物理性能详见附表25。4.27丙烯酸防水涂料。以丙烯酸酯乳液为基础原料，配以一定量的改性剂、活性剂、助剂及颜料加工而成，涂膜坚韧富有弹性，粘结力强，与基层构成一个刚柔结合完整的防水体系，以适应结构变形，达到长期防水抗渗的作用。该材料执行标准及物理性能详见附表264.28聚氯乙烯（PVC）防水卷材.以聚氟乙烯（PVC）树脂为主要原料，加入增塑剂、稳定剂、抗氧剂、抗老化剂和紫外线吸收剂等助剂制成的防水卷材。此材料除具有强度高、延伸率大等特性外，还具有耐紫外线老化可露关裸露使用、柔韧性好和颜色鲜艳的装饰功能，是装饰屋面防水的优质材料。该材料热行标准及物理性能详见附表27.4.29热塑性聚烯烃（TPO）防水卷材。以热塑性聚烯烃树脂（TPO）为基料，采用先进加工工艺而制成的片状商分子类防水材料。TPO卷材兼真了三元乙丙橡胶的耐候、厨老化性及聚丙烯的可焊接性，此外，还具有耐化学腐蚀、耐高低温、尺寸稳定性好的优点，采用焊接方式搭接，可形成高强度的说明
图集号
审核雪钊雪别校对赵艳司超热点设计李春迎尽格边更15CJ40-6
的密封防水层。
该材料执行标准及物理性能详见附表28。4.30聚合物改性荡膏防水垫层。以沥青为基料，以SBS、SBR等合成橡胶为改性材料，以聚酯毡或玻纤毡为胎基，聚乙烯膜（PB）、细砂（S）或铝箔（AL）为上表面材料所制成的一种防水垫层材料。
该材料执行标准及物理性能详见附表29。4.31自粘聚合物沥青防水垫层。以沥青为基料，以SBS、SBR等合成橡胶为改性材料，聚乙烯膜（PE）、细砂（S）或铝箔（AL）为上表面材料所制成的一种自粘型防水垫层材料。该材料执行标准及物理性能详见附表304.32玻纤毡沥青瓦。以玻璃纤维为胎基，经浸涂优质石油班青，一面覆盖彩色矿物粒料，另一面覆以隔离材料所制成的瓦状屋面防水片材。
该材料执行标准及物理性能详见附表31。5防水材料设计选用要点
防水材料设计时，应根据不同工程、地理位置、气候条件及工程特点，选择相适应的产品。选择时，应遵循以下几个原则：
5.1根据气候、温度条件选择防水材料。5.2根据结构形式选择防水材料。5.3根据环境介质选择防水材料。5.4根据工程防水等级选择防水材料。5.5根据施工季节选择防水材料。5.6根据工程条件要求选择防水材料。5.7根据建筑功能要求选择防水材料：5.7.1屋面防水工程应选用耐老化性能好，且具有一定的延伸性及良好的耐高温性能的材料。非上人屋面防水工程宜选用耐老化性能好、自带保护层的板岩覆面SBS改性沥青防水卷材；上人屋面防水工程宜选用老化性能好、延伸率高的聚乙烯胎类改性沥青防水卷材或SBS改性沥青防水卷材。5.7.2地下防水工程需采用刚柔结合的多道设防，除刚性防水剂外，还应用耐腐蚀、抗水压、抗沉降、使用寿命长的柔性材料。地下侧墙防水工程宜选用卷材与涂膜复合或防水涂膜防水，且卷材与涂膜复合防水时，两种材料应相容。卷材宜选用薄质有胎卷材，如FMJ高粘橡胶沥青防水涂料与MPE自粘象乙烯胎防水卷材复合使用：地下底、顶板防水工程宜选用聚乙烯胎改性沥青防水卷材或SBS改性沥青防水卷材。
5.7.3卫生间防水工程宜选用防水涂料，如JS聚合物水泥防水涂料、聚氨酯防水涂料等。
5.7.4沿海地区宜选用PPE高聚物改性沥青防水卷材及SA系列耐盐碱型防水卷材。
5.7.5地铁防水工程宜选用聚酯胎预铺防水卷材、高分子自说明
图集号
审核环雪钊无剪别校对赵艳司款接点设计序春迎格近页
15CJ40-6
粘胶膜防水卷材。
5.7.6外防外贴防水工程宜选用耐老化性能好、延伸率高的材料。
5.7.7外防内贴防水工程宜选用预铺型卷材，5.8防水卷材及防水涂料用于地下防水工程时，不透水性应满足0.3MPa、120min不透水的要求。防水涂料耐水性应符合《地下工程防水技术规范》GB50108中表4.4.8-2的相关要求。
5.9防水材料选用注意事项：本图集在第11页~17页和附录部分第41页~46页分别列出了防水材料选用表。选用时建议优先选用第11页~17页所列材料，6其他
6.1本图集中除注明单位者外，其他均以毫米（m）为单位。6.2其他未尽事宜，均应按照国家现行标准执行。6.3本图集根据盘锦禹王防水建材集团提供的技术资料编制，图集的解释由该公司负责。7索引方法
7.1防水构造做法索引方法
防水做法编号
15CJ40-6
7.2节点详图索引方法
节点构造编号
15CJ40-6
审核办雪别胶对赵艳司裁耗点设计摩春迎格选图集号
15CJ40-6
材料代号
OMP111（112）
PPB-113（114)
VRS-141(141A)
RSS-143
RSS-144
PY-122
SBS-131
APP-134
SA-145
SA-147
CMR-151
CMR-152
CMR154
防水材料名称
防水材料适用部位选用表
地下室
改性沥青聚乙烯胎防水卷材
增强型改性沥青聚乙烯胎防水卷材PPB耐振变专用防水卷材
PDI湿作业专用自粘防水卷材
MPE自粘聚乙烯防水卷材
无胎自粘聚合物改性沥青防水卷材聚酯胎自粘聚合物改性沥青卷材聚荫胎预铺防水卷材
聚酯胎湿铺防水卷材
弹性体改性沥青防水卷材
塑性体改性沥青防水卷材
SAR耐盐碱型高聚物改性沥青防水卷材SAE耐盐碱型聚乙烯胎防水卷材
JCuB-D金属钢胎附根穿刺防水卷材JCuB-F复合铜胎耐根穿刺防水卷材PPE聚塑胎耐根穿刺防水卷材
平屋面
坡屋面
适用范围
种植屋面、
地铁隧道
防水材料适用部位选用表
审核环雪钊鲁别校对赵艳裁艳点 设计李春迎孕边单层屋面
图集号
15CJ40-6
