【15CJ62-1】 塑料防护排（蓄）水板建筑构造——HW高分子防护排（蓄）水异型片

15CJ62-1
塑料防护排（蓄）水板建筑构造一HW高分子防护排(蓄）水异形片参考图集
中国建筑标准设计研究院

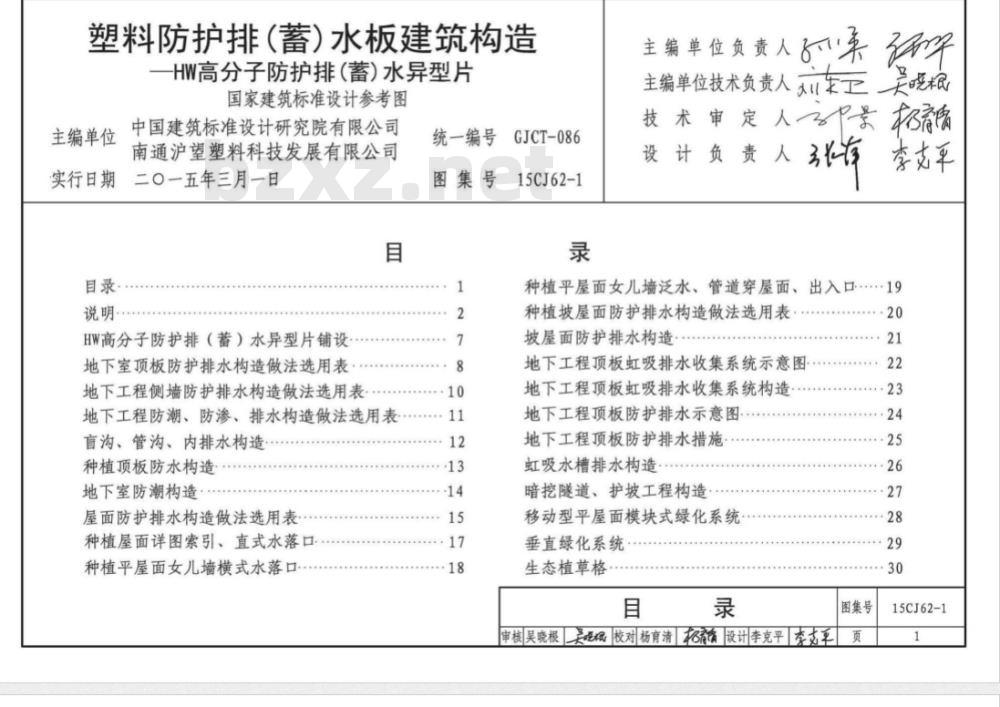

塑料防护排(蓄)水板建筑构造
一HW高分子防护排（蓄）水异型片国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司南通沪望塑料科技发展有限公司实行日期
1二O一五年三月一日
说明·
HW高分子防护排（蓄）水异型片铺设：地下室顶板防护排水构造做法选用表地下工程侧墙防护排水构造做法选用表地下工程防潮、防渗、排水构造做法选用表盲沟、管沟、内排水构造
种植顶板防水构造
地下室防潮构造·
屋面防护排水构造做法选用表·种植屋面详图索引、直式水落口种植平屋面女儿墙横式水落口
统一编号
图集号
··14
GJCT-086
15CJ62-1
主编单位负责人美
主编单位技术负责人工美嘎
技术审定人拓
设计负责人
李支平
种植平屋面女儿墙泛水、管道穿屋面、出入口··19种植坡屋面防护排水构造做法选用表：坡屋面防护排水构造
地下工程顶板虹吸排水收集系统示意图地下工程顶板虹吸排水收集系统构造地下工程顶板防护排水示意图
地下工程顶板防护排水措施
虹吸水槽排水构造·.
暗挖隧道、护坡工程构造
移动型平屋面模块式绿化系统
垂直绿化系统
生态植草格
审核吴晓根吴受校对杨育清招设计李克平李支至·20
··27
图集号
15CJ62-1

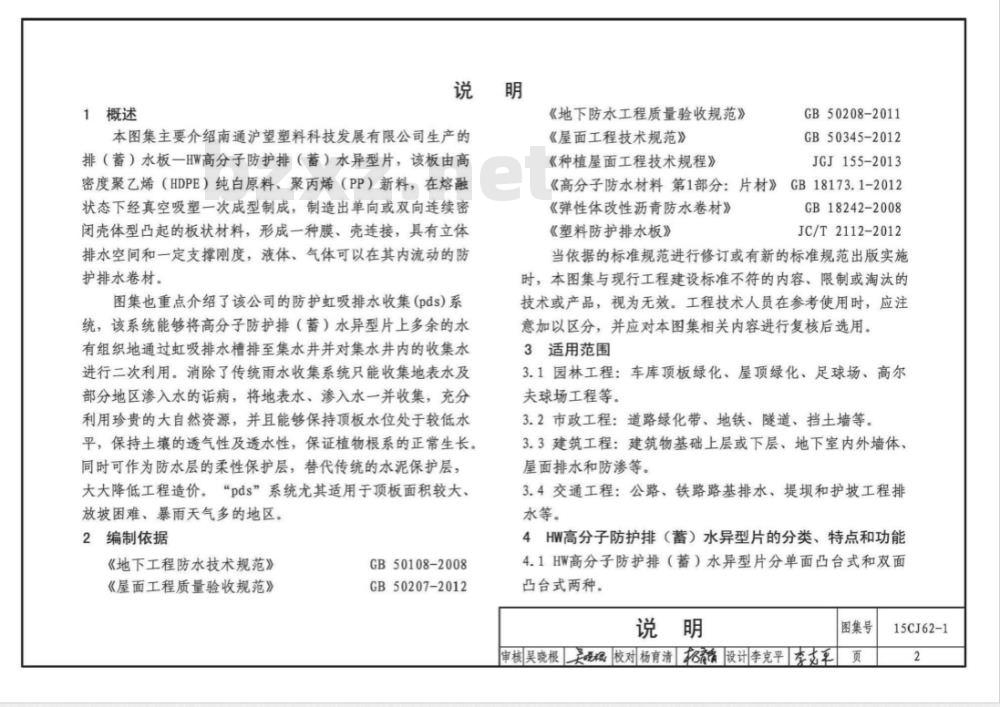

1概述
本图集主要介绍南通沪望塑料科技发展有限公司生产的排（蓄）水板一HW高分子防护排（蓄）水异型片，该板由高密度聚乙烯（HDPE）纯白原料、聚丙烯（PP）新料，在熔融状态下经真空吸塑一次成型制成，制造出单向或双向连续密闭壳体型凸起的板状材料，形成一种膜、壳连接，具有立体排水空间和一定支撑刚度，液体、气体可以在其内流动的防护排水卷材。
图集也重点介绍了该公司的防护虹吸排水收集（pds）系统，该系统能够将高分子防护排（蓄）水异型片上多余的水有组织地通过虹吸排水槽排至集水井并对集水井内的收集水进行二次利用。消除了传统雨水收集系统只能收集地表水及部分地区渗入水的病，将地表水、渗入水一并收集，充分利用珍贵的大自然资源，并且能够保持顶板水位处于较低水平，保持土壤的透气性及透水性，保证植物根系的正常生长，同时可作为防水层的柔性保护层，替代传统的水泥保护层，大大降低工程造价。“pds”系统尤其适用于顶板面积较大放坡困难、暴雨天气多的地区。2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
GB50108-2008
GB50207-2012
《地下防水工程质量验收规范》《屋面工程技术规范》
《种植屋面工程技术规程》
GB50208-2011
GB50345-2012
JGJ155-2013
《高分子防水材料第1部分：片材》GB18173.1-2012《弹性体改性沥青防水卷材》
《塑料防护排水板》
GB18242-2008
JC/T2112-2012
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1园林工程：车库顶板绿化、屋顶绿化、足球场、高尔夫球场工程等。
3.2市政工程：道路绿化带、地铁、隧道、挡土墙等。3.3建筑工程：建筑物基础上层或下层、地下室内外墙体、屋面排水和防渗等。
3.4交通工程：公路、铁路路基排水、堤坝和护坡工程排水等。
4HW高分子防护排（蓄）水异型片的分类、特点和功能4.1HW高分子防护排（蓄）水异型片分单面凸台式和双面凸台式两种。
图集号
审核吴晓根吴校对杨育清招设计李克平李支页
15CJ62-1

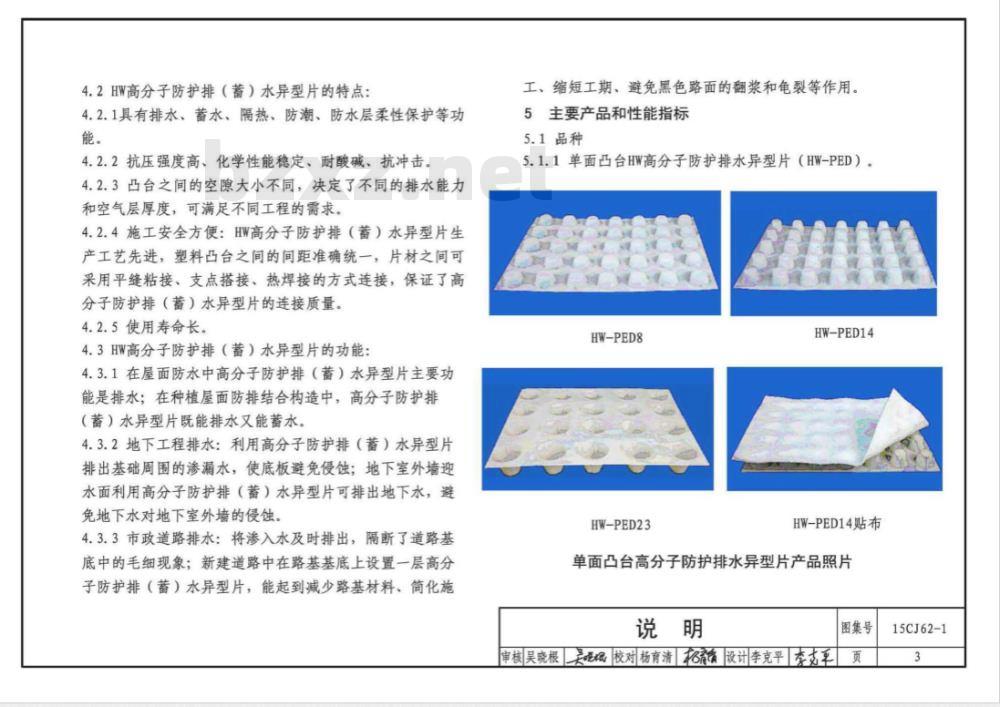

4.2HW高分子防护排（蓄）水异型片的特点：4.2.1具有排水、蓄水、隔热、防潮、防水层柔性保护等功能。
4.2.2抗压强度高、化学性能稳定、耐酸碱、抗冲击。4.2.3凸台之间的空隙大小不同，决定了不同的排水能力和空气层厚度，可满足不同工程的需求。4.2.4施工安全方便：HW高分子防护排（蓄）水异型片生产工艺先进，塑料凸台之间的间距准确统一，片材之间可采用平缝粘接、支点搭接、热焊接的方式连接，保证了高分子防护排（蓄）水异型片的连接质量。4.2.5使用寿命长。
4.3HW高分子防护排（蓄）水异型片的功能：4.3.1在屋面防水中高分子防护排（蓄）水异型片主要功能是排水；在种植屋面防排结合构造中，高分子防护排（蓄）水异型片既能排水又能蓄水。4.3.2地下工程排水：利用高分子防护排（蓄）水异型片排出基础周围的渗漏水，使底板避免侵蚀；地下室外堵迎水面利用高分子防护排（蓄）水异型片可排出地下水，避免地下水对地下室外墙的侵蚀。4.3.3市政道路排水：将渗入水及时排出，隔断了道路基底中的毛细现象；新建道路中在路基基底上设置一层高分子防护排（蓄）水异型片，能起到减少路基材料、简化施工、缩短工期、避免黑色路面的翻浆和龟裂等作用。5主要产品和性能指标
5.1品种
5.1.1单面凸台HW高分子防护排水异型片（HW-PED）。HW-PED8
HW-PED23
HW-PED14
HW-PED14贴布
单面凸台高分子防护排水异型片产品照片说明
审核吴晓根校对杨育清招设计李克平李支克图集号
15CJ62-1

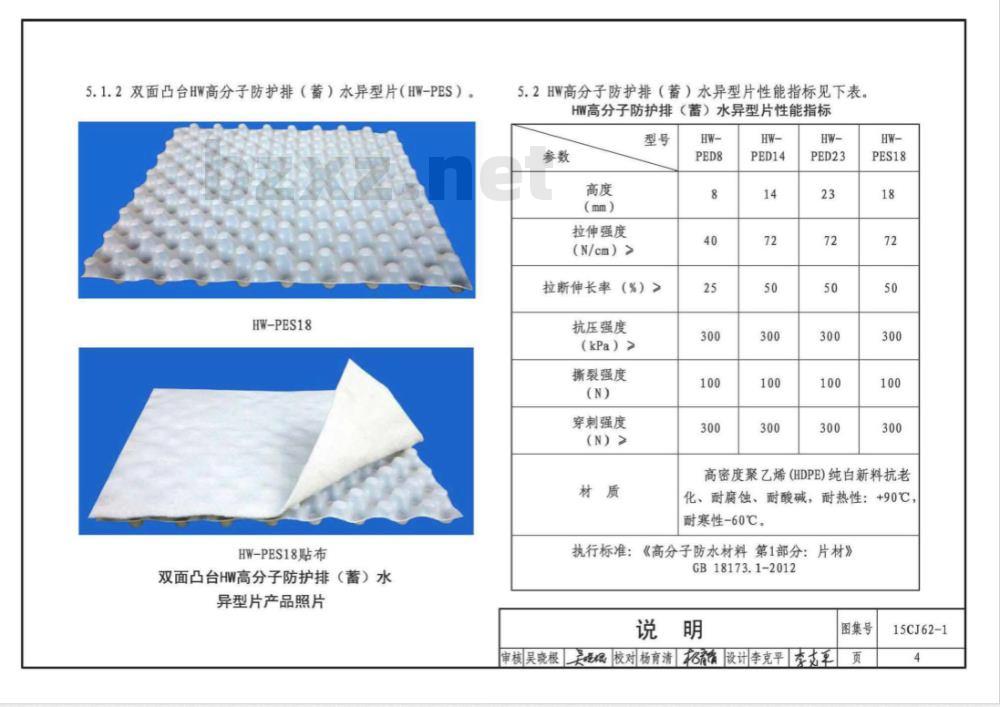

5.1.2双面凸台HW高分子防护排（蓄）水异型片（HW-PES）。HW-PES18
HW-PES18贴布
双面凸台HW高分子防护排（蓄）水异型片产品照片
5.2HW高分子防护排（蓄）水异型片性能指标见下表。HW高分子防护排（蓄）水异型片性能指标型号
拉伸强度
（N/cm）>
拉断伸长率（%）》
抗压强度
(kPa）>
撕裂强度
穿刺强度
高密度聚乙烯(HDPE)纯白新料抗老化、耐腐蚀、耐酸碱，耐热性：+90℃耐寒性-60℃。
执行标准：《高分子防水材料第1部分：片材》GB18173.1-2012
审核吴晓根吴校对杨育清招设计李克平李支平图集号
15CJ62-1
6设计要点
6.1应根据屋面上的雨水或浇灌水量的大小，选用相应的高分子防护排（蓄）水异型片型号。6.2铺设高分子防护排（蓄）水异型片的基层应平整，并应满足相关规范要求。
6.3铺设高分子防护排（蓄）水异型片收头到围沿墙（或女儿墙）根部，土工布收头到粉刷层里。土工布与HW高分子防护排（蓄）水异型片配套使用的材料，在塑料壳体上粘结土工布过滤层，用于防水保护、蔬水多向排水和蓄水的材料。可替代传统的卵石、陶粒等滤水层的疏排水方式。土工布滤层粘结在高分子防护排（蓄）水异型片凸台顶面，用以阻挡泥沙通过，防止高分子防护排（蓄）水异型片通道堵塞。
6.4高分子防护排（蕃）水异型片采用专用粘霸（公司配套产品）平缝粘接。
6.5在建筑特殊部位，如阳角、阴角、踏步、洞口、勒脚等部位用土工布包裹。
6.6平屋面的出水口应比防水层面低15mm，使渗漏水能顺利排出；内设分隔板，防止水倒流。6.7种植屋面周边女儿墙泛水及檐口部位应设缓冲带，带宽300~500mm，其内放置200~300mm厚河卵石。6.8种植屋面防水层的合理使用年限不应少于15年。应采用两道或两道以上防水层设防，防水层的材料应相容。种植屋面排（蓄）水层应选用抗压强度大，耐久性好的轻质材料当屋面坡度大于20%时，其保温隔热层、防水层、排（蓄）水层、种植土层等应采取防滑措施。屋面坡度大于50%时，不宜做种植屋面。
6.9排水层的材料应满足《种植屋面工程技术规程》JGJ155相关要求。年降水量小于蒸发量的地区，宜选用蓄水功能强的排水板。排（蓄）水层应结合排水槽分区设置。7施工注意事项
7.1种植屋面排水层必须与排水系统连通，保证排水畅通。高分子防护排（蓄）水异型片采用专用粘霸平缝连接，粘霸宽度应不小于120mm
7.2种植屋面过滤层（土工布）必须粘接在排（蕃）水层之上，铺设应平整、无皱折，搭接宽度不应小于100mm。过滤层土工布的搭接，可采用粘合或缝合。7.3放线：
7.3.1在一般屋面上施工：首先应测量、放线，按放线尺寸铺设，遇有边斜角需裁剪高分子防护排（蓄）水异型片进行铺贴。
7.3.2在防水材料上施工：铺设的防水材料应平整，按防水材料的贴法铺设高分子防护排（蓄）水异型片，最后剩下的斜角边剪裁后再铺贴。
图集号
审核吴晓根天校对杨育清招馆设计李克平李支克页
15CJ62-1
7.4铺设高分子防护排（蓄）水异型片时应沿屋面长度方向铺设高分子防护排（膏）水异型片，其长边应与屋面看线垂直，从低处开始铺设，沿上坡逐批铺设直到屋脊线。7.5铺设最后一批屋脊高分子防护排（蓄）水异型片时，高分子防护排（蓄）水异型片的两边采用平缝连接，再把已铺设的土工布盖在两边的高分子防护排（蓄）水异型片上，8质量验收
8.1塑料热焊接：长边平面边沿按定尺寸塑料焊接。检验方法：塑料热焊接对边齐平，焊接宽度应为100~150mm；搭接方式：长边大小凸台套接，先铺的一批边排小凸台在下，后铺一批边排大凸台在上套接平复，套接一排的宽度。平缝连接时，连接缝两边各粘接60mm宽粘霸粘结牢固。8.2屋脊高分子防护排（蓄）水异型片，应沿两面斜坡铺设。8.3种植屋面高分子防护排（蓄）水异型片上的计算荷载必须小于屋面充许荷载。
8.4铺设高分子防护排（蓄）水异型片应平整，边沿无翘曲和平面无局部凸起。
8.5验收完毕铺设的高分子防护排（蓄）水异型片，再进行覆种植土、植草等下道施工工序。9其他
9.1本图集中除注明单位者外，其他均以毫米（mm）为单位。9.2其他未尽事宜，均应按照国家现行标准执行。9.3本图集根据南通沪望塑料科技发展有限公司提供的技术资料编制，图集的解释由该公司负责。9.4图例
9.4.1单面凸台高分子防护排水异型片（HW-PED）9.4.2双面凸台HW高分子防护排（蓄）水异型片（HW-PES）AA
9.4.2土工布
10详图索引方法
15CJ62-1
15CJ62-1
防护排水做法编号
一页次
节点构造编号
一页次
图集号
审核吴晓根校对杨育清招设计李克平李支更页
15CJ62-1
热焊接
热焊接
自由叠合
100~150
搭接>2凸台
顺坡叠合
土工布搭接
平行铺设，连接边热焊接
铺设（一）
屋脊线
平行铺设，最高点高分子防护
排（蓄）水异型片最后铺设
屋脊线
铺设 (二)
HW高分子防护排（蓄）水异型片铺设审核吴晓根校对杨育清设计李克平李支克图集号
15CJ62-1
构造编号
顶板1
顶板2
地下室顶板种植
（无保温隔热层）
地下室顶板种植
（无保温隔热层）
地下室顶板防护排水构造做法选用表构造做法
1.植被层（按工程设计）
2.种植土层（按工程设计）
3.PED14高分子防护排水异型片自粘土工布+HXC虹吸排水槽
4.防水层（按工程设计）
5.找平层（按工程设计）
6.地下室防水混凝土顶板（按工程设计）1.植被层（按工程设计）
2.种植土层（按工程设计）
3.PES18高分子防护排（蓄）水异型片自粘土工布+HXC虹吸排水槽
4.防水层（按工程设计）
5.找平层（按工程设计）
6.地下室防水混凝土顶板（按工程设计）构造编号
顶板3
顶板4
地下室顶板种植
（有保温隔热层）
地下室顶板种植
（有保温隔热层）
构造做法
1.植被层（按工程设计）
2.种植土层（按工程设计）
3.PED14高分子防护排水异型片自粘土工布+HXC虹吸排水槽
4.耐根穿刺防水层（按工程设计）5.找平层（按工程设计）
6.保温层（按工程设计）
7.普通防水层（按工程设计）
8.地下室防水混凝土顶板（按工程设计）1.植被层（按工程设计）
2.种植土层（按工程设计）
3.PES18高分子防护排（蓄）水异型片自粘土工布+HXC虹吸排水槽
4.耐根穿刺防水层（按工程设计）5.找平层（按工程设计）
6.保温层（按工程设计）
7.普通防水层（按工程设计）
8.地下室防水混凝土顶板（按工程设计）地下室顶板防护排水构造做法选用表图集号
审核吴晓根校对杨育清设计李克平李支皂员
15CJ62-1
构造编号
顶板5
顶板6
消防通道
隐蔽式消防通道
2.道渣层
3.砂石垫层
构造做法
4.PED14高分子防护排水异型片自粘土工布5.防水层（按工程设计）
6.找平层（按工程设计）
7.地下室防水混凝土顶板
1.植被层（按工程设计）
2.种植土层（按工程设计）
3.砂石垫层
4.PES18高分子防护排（蓄）水异型片自粘土工布
5.防水层（按工程设计）
6.找平层（按工程设计）
7.地下室防水混凝土顶板
构造编号
顶板7
顶板8
地下室顶板种植
（有保温隔热层）
地下室顶板种植
（无保温隔热层）
构造做法
1.60厚塑料生态植草格
2.30厚砂垫层铺平
3.150厚砂石垫层碾压密实
4.级配砂石碾压密实，压实系数大于0.935.PED14高分子防护排水异型片自粘土工布6.防水层（按工程设计）
7.找平层（按工程设计）
8.保温层（按工程设计）
9.地下室防水混凝土顶板
1.60厚塑料生态植草格
2.30厚砂垫层铺平
3.150厚砂石垫层碾压密实
4.级配砂石碾压密实，压实系数大于0.935.PES18高分子防护排（蓄）水异型片自粘土工布
6.防水层（按工程设计）
7.找平层（按工程设计）
8.地下室防水混凝土顶板
地下室顶板防护排水构造做法选用表审核吴晓根校对杨育清机设计李克平本支更图集号
15CJ62-1
构造编号
外墙1
外墙2
外墙防护排水
（无保温层）
外墙防水保护隔离
（无保温层）
地下工程侧墙防护排水构造做法选用表构造做法
回填土层（按工程bzxz.net
设计）
2.PED8高分子防护排
水异型片自粘土工布
3.防水层（按工程设
4.结构墙（按工程设
回填土层（按工程
设计）
PED8高分子防护排
水异型片
防水层（按工程设
结构墙（按工程设
1.凸点向外
2.外墙防水保护
及防护隔离的
1.凸点向内
2.外墙防水保护
及防护隔离的
构造编号
外墙3
外墙4
外墙防护排水
（有保温层）
外境防水保护隔离
（有保温层）
构造做法
回填土层（按工程设
PED8高分子防护排
水异型片自粘土工布
3．保温层（按工程设计）
4．防水层（按工程设计）
5.结构墙（按工程设计）
1.回填土层（按工程设
PED8高分子防护排
水异型片
保温层（按工程设计）
4.防水层（按工程设计）
5．结构墙（按工程设计）
1.凸点向外
2.外墙防水保温
保护及排水
1.凸点向内
2.外墙防水保温
保护及排水
地下工程侧墙防护排水构造做法选用表图集号
审核吴晓根校对杨育清设计李克平李支平员
15CJ62-1
