【11CJ29】 TDF防水保温材料建筑构造（参考图集）

国家建筑标准设计图集
11CJ29
TDF防水保温材料建筑构造
国家建筑标准设计参考图
家健城利品
国家建筑标茂
国家建筑标准设计
国家建健筑标准设计
中国建筑标准设计研究院
国家建筑标准设计图集
11CJ29
TDF防水保温材料建筑构造
国家建筑标准设计参考图
组织编制：
中国建筑标准设计研究院
中國计划出版社
TDF防水保温材料建筑构造
国家建筑标准设计参考图集
主编单位
中国建筑标准设计研究院
北京百耐尔防水材料有限公司
实行日期二〇一一年六月一日bZxz.net

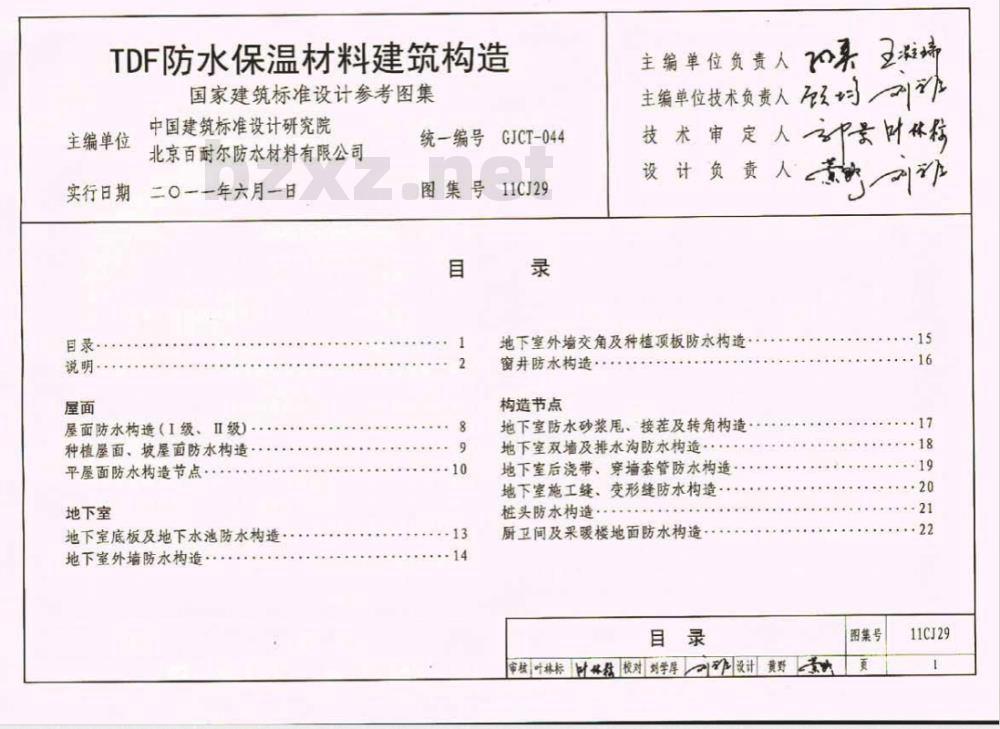

国录·
说明·
屋面防水构造（I级、ⅡI级）
种植屋面、坡屋面防水构造
平屋面防水构造节点··
地下室
地下室底板及地下水池防水构造：地下室外墙防水构造
统一编号GJCT-044
图集号11CJ29
主编单位负责人 70采 2减瑞
主编单位技术负责人以均外
技术审定人多叶体称
设计负责人款外
地下室外墙交角及种植顶板防水构造窗井防水构造
构造节点
地下室防水砂浆甩、接茬及转角构造地下室双墙及排水沟防水构造.
地下室后浇带、穿墙套管防水构造地下室施工缝、变形缝防水构造桩头防水构造···
厨卫及采暖楼地面防水构造
审核叶林标林结校对刘学摩设计黄野黄地图集号
11CJ29

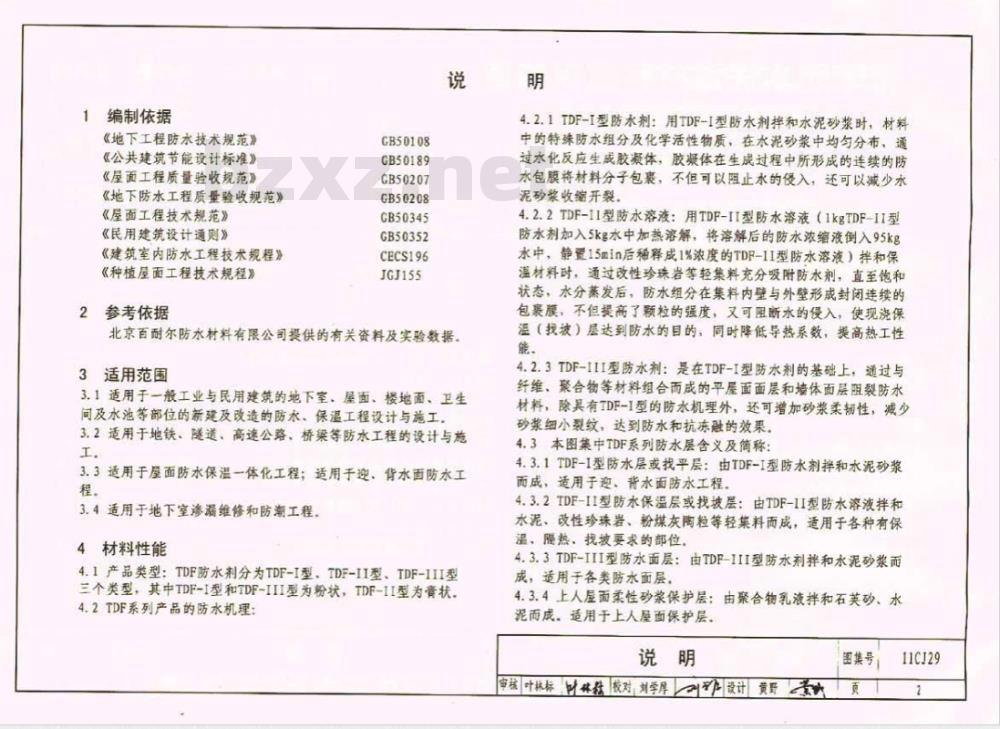

编制依据
《地下工程防水技术规范》
《公共建筑节能设计标准》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《民用建筑设计通则》
《建筑室内防水工程技术规程》《种植屋面工程技术规程》
参考依据
CB50108
CB50189
GB50207
GB50208
CB50345
GB50352
CECS196
JGJ155
北京百耐尔防水材料有限公司提供的有关资料及实验数据适用范围
3.1适用于一般工业与民用建筑的地下室、屋面、楼地面、卫生间及水池等部位的新建及改造的防水、保温工程设计与施工，3.2适用于地铁、隧道、高速公路、桥梁等防水工程的设计与施工
3.3适用于屋面防水保温一体化工程；适用于迎、货水面防水工程
3.4适用于地下室渗漏维修和防潮工程。4材料性能
4.1产品类型：TDF防水剂分为TDF-I型、TDF-II型、TDF-III型三个类型，其中TDF-I型和TDF-III型为粉状，TDF-1I型为膏状4.2TDF系列产品的防水机理：
4.2.1TDF-I型防水剂：用TDF-I型防水剂拌和水泥砂浆时，材料中的特殊防水组分及化学活性物质，在水泥砂浆中均勾分布，通过水化反应生成胶凝体，胶凝体在生成过程中所形成的连续的防水包膜将材料分子包裹，不但可以阻止水的侵入，还可以减少水泥砂浆收缩开裂。
4.2.2TDF-II型防水溶液：用TDF-II型防水溶液（1kgTDF-II型防水剂加入5kg水中加热溶解，将溶解后的防水浓缩液倒入95kg水中，静置15min后稀释成1%浓度的TDP-II型防水溶液）拌和保温材料时，通过改性珍珠岩等轻集料充分吸附防水剂，直至饱和状态，水分蒸发后，防水组分在集料内壁与外壁形成封闭连续的包裹膜，不但提高了颗粒的强度，又可阻断水的侵入，使现浇保温（找坡）层达到防水的目的，同时降低导热系数，提高热工性能
4.2.3TDF-III型防水剂：是在TDF-I型防水剂的基础上，通过与纤维、聚合物等材料组合而成的平屋面面层和墙体面层阻裂防水材料，除具有TDF-I型的防水机理外，还可增加砂浆柔韧性，减少砂浆细小裂纹，达到防水和抗冻融的效果，4.3本图集中TDF系列防水层含义及简称：4.3.1TDF-I型防水层或找平层：由TDF-I型防水剂拌和水泥砂浆而成、适用于迎、背水面防水工程。4.3.2TDF-I1型防水保温层或找坡层：由TDF-1I型防水溶液拌和水泥、改性珍珠岩、粉煤灰陶粒等轻集料而成，适用于各种有保温、隔热、找坡要求的部位
4.3.3TDF-III型防水面层：由TDF-1II型防水剂拌和水泥砂浆而成，适用于各类防水面层，
4.3.4上人屋面柔性砂浆保护层：由聚合物乳液拌和石美砂、水而成。适用于上人屋面保护层。说明
申核叶林标时林社校对，刘学厚设计黄野景钟图集号
11CJ29

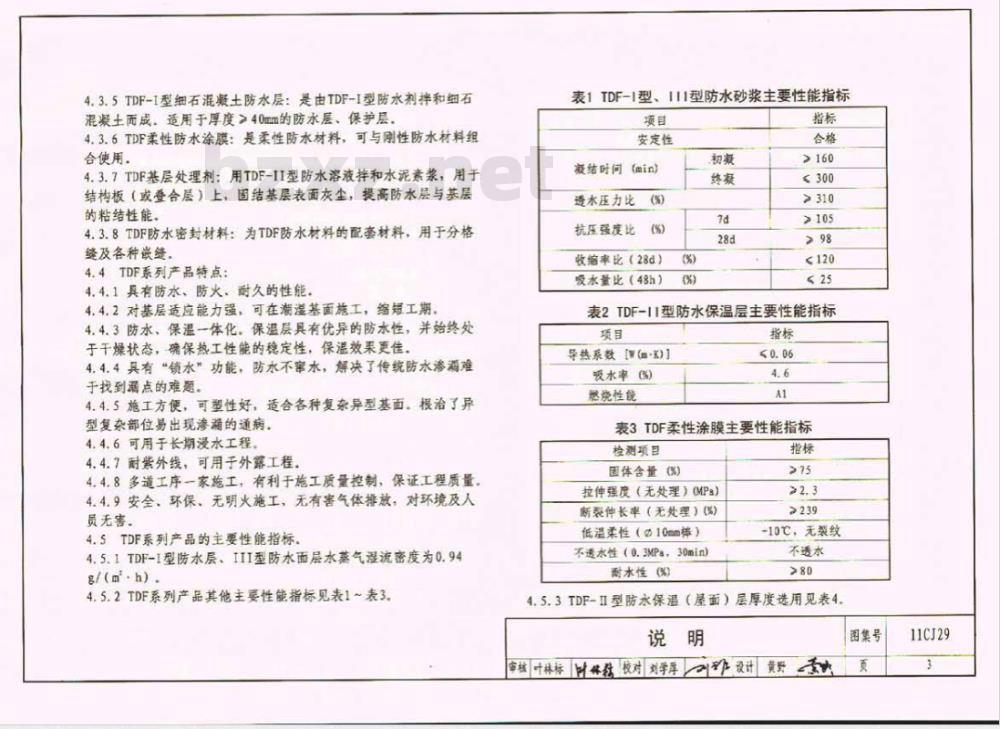

4.3.5TDF-1型细石混凝土防水层：是由TDF-I型防水剂拌和细石混土而成：适用于厚度>40mm的防水层、保护层，4.3.6TDF柔性防水涂膜：是柔性防水材料，可与刚性防水材料组合使用，
4.3.7TDF基层处理剂：用TDF-II型防水溶液拌和水泥素浆，用于结构板（或叠合层）上，固结基层表面灰尘，提高防水层与基层的粘结性能。
4.3.8TDF防水密封材料：为TDF防水材料的配套材料，用于分格缝及各种嵌缝，
4.4TDF系列产品特点：
4.4.1具有防水、防火、耐久的性能，4.4.2对基层适应能力强，可在潮湿基面施工，缩短工期4.4.3防水、保温一体化。保温层具有优异的防水性，并始终处于干燥状态，确保热工性能的稳定性，保温效果更佳4.4.4具有“锁水”功能，防水不窄水，解决了传统防水渗消难于找到漏点的难题。
4.4.5施工方便，可型性好，适合各种复杂异型基面。根治了异型复杂部位易出现渗漏的通病
4.4.6可用于长期浸水工程。
4.4.7耐紫外线，可用于外露工程.4.4.8多道工序一家施工，有利于施工质量控制，保证工程质量4.4.9安全、环保、无明火施工，无有害气体排放，对环境及人员无害。
4.5TDF系列产品的主要性能指标。4.5.1TDF-I型防水层、III型防水面层水蒸气湿流密度为0.94g/(m.h).
4.5.2TDF系列产品其他主要性能指标见表1~表3表1TDF-1型、III型防水砂浆主要性能指标项目
安定性
凝结时间(min)
透水压力比
抗压强度比
收缩率比（28d）
吸水量比（48h）
≤300
表2TDF-II型防水保温层主要性能指标项目
导热系数【W(m·K]
吸水率(%)
燃烧性能
表3TDF柔性涂膜主要性能指标
检测项目
团体含量（(%）
拉伸强度（无处理）(MPa）
断裂仲长率（无处理）（%）
低温柔性（①10mm样）
不透水性（0.3MPa，30min）
耐水性(%)
-10℃，无裂纹
不透水
4.5.3TDF-ⅡI型防水保温（屋面）层厚度选用见表4说明
中核叶林标时林技校对刘学设计黄野专图集号
11CJ29
传热系数
[W/ (m·K)]
表4屋面保温层厚度、
热情性
[(m)/7]
：1.表中屋面主断面的热工计算说明：注：
自重选用表
保温层
平均厚度
①为了简化计算方法，屋面平均传热系数的计算均按一维传热，即面积加权法计算。
②外表面的换热阻Re=0.04（m·K）/W（冬季）Re0.05（m）/W（夏季），
③内表面的换热阻Ri=0.11（m·K）/W平屋面找坡层的计算厚度取平均值，最薄处保温层厚度应保证其内表面湿度不低于室内空气设计温、湿度条件下的露点温度。
③防水层的热阻忽略不计
保温层的导热系数应取TDR-II型材料计算导热系数，即：入=0.06（材料导热系数）×1.25（修正系数）-0.075W(m-k)).
蓄热系数取值S-1.60［W/（m.K）】。2.表中屋面保温层自重计算说明：①干密度按240kg/m
保温层自重（kN/m）-保温层厚度（m）×2.4kN/m，4.6材料及技术要求：
4.6.1材料要求：
1）水泥：采用强度等级32.5MPa及以上的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、
2）砂：宜采用中砂，含泥量<1%，硫化物和硫酸盐含量<1%。3）骨料：粒径小于等于15mm（TDF-I防水细石混凝土）：泵送时为输送管径的1/4，吸水率<1.5%，4）水：可采用自来水、洁净的河水、洁净的地下水，应符合现行国家标准《混骤土拌合用水标准》JGJ63的规定。5）保温材料：改性珍珠岩、玻化微珠、粉煤灰陶粒等轻集料导热系数应<0.050[W/（m：K）].4.6.2技术要求：
1）基层表面应平整、坚实、清洁、无浮尘、油污或杂物。施工前浇水充分湿润，但无明水和积水，2）基层表面的破损、疏松、不平、空洞、缝腺等状况，清理后采用TDF-{型找平层填塞并抹平。3）施工前应将排水孔、预埋件、穿墙管、预留凹槽缝隙内说明
审核叶林标时林肚校对刘学厚设计黄野钟图集号
11CJ29
嵌填TDF防水密封材料后，再进行下道工序。4）屋面女儿墙阴角均应做成R>50mm的圆角5）女儿墙：施工时抹20mm厚TDF-I型找平层，面层抹20mm厚TDF-Ⅲ型防水面层：先施工立面，后施工平面。6）出气孔：在屋面防水找平层施工前应沿其周圈先抹一遍15mm厚TDF-I型找平层，立面与平面搭接长度>200mm，7）水落口：沿水落口内侧底面向下抹100mm深15mm厚TDF-I型防水层，然后沿雨水口内侧周图墙壁抹20mm厚TDP-I型找平层，并涂刷1.5mm厚TDF柔性防水涂膜
8）天沟：先抹20mm厚TDF-I型找平层，涂刷1.5mm厚TDF柔性防水涂膜，涂膜固化后再抹20mm厚TDF-I型防水层，最后抹15mm厚TDF-IⅢ型防水面层。天沟与屋面搭接长度>200mm。每道工序间预48h.
9）施工缝：每层宜连续施工，必留设施工缝时：应采用阶梯坡形斜荐，搭接花应涂刷TDF基层处理剂施工缝应距阴阳角>200mm，上下两道防水层搭接花施工缝应错开，且应>1.5m10）不应在雨天、五级及以上的大风中施工，冬季施工时气温不应低于5℃，夏季不宜在35℃以上气温下施工，5施工
5.1屋面施工
5.1.1基层处理：
1）铲除混土浮浆；
2）切除露出的钢筋头、对穿螺栓等。5.1.2在基层上均匀地涂刷TDF基层处理剂、其材料配比（重量比）为：水泥：1%浓度TDF-1I型防水溶液=50：1005.1.3防水找平层施工：
涂刷基层处理剂的同时，在屋面板上抹20mm厚TDF-I型找平层，压实抹平，间隔24h后进行下道工序施工，其材料配比（重量配比）为：水泥：中砂：粗砂：TDF-1型防水剂：水=100:200:100:6:100
5.1.4柔性防水涂膜施工：
在找平层上喷涂或刮涂1.5mm厚TDF柔性防水涂膜，涂膜固化后进行下道工序施工。
5.1.5防水找坡层施工：
根据设计找坡系数要求，现浇TDF-II型找披层，由低处向高处施工、其材料配比（重量比）为：粉煤灰陶粒：改性珍珠岩：水泥：浓度1%的TDF-II型防水溶液=40：60：40：27。5.1.6防水保温层施工：
按当地节能设计要求，计算确定保温层厚度，现浇TDF-II型防水保温层，用砂抹子抹压密实，间两96h后进行下一道工序施工其材料配比（重量比）为：粉煤灰陶粒：改性珍珠岩：水泥：浓度1%的TDF-II型防水溶液=40：60：40：27。5.1.7防水层施工：
1）平屋面防水层施工：在保温层上抹30mm厚TDF-I型防水层，间隔24h后进行下一道工序施工；2）坡屋面防水层施工：在保温层上抹20mm厚TDF-1型防水层，间隔24h后进行下一道工序施工，其材料配比（重量比）为：水泥：中砂：粗砂：TDP-I型防水剂：水=100：200：100：6：1005.1.8防水面层施工：
1）乎屋面防水面层施工：在防水层上扶20mm厚TDF-III型防水说明
申核叶林标时林社校对刘学厚设计黄野专边图集号
11CJ29
面层，铺设4m×4m分格缝木条分格，分格缝用TDF密封胶填实抹平，其材料配比（重量比）为：水泥：中砂：TDF-III型防水剂：水=100：300：7：100
2）坡屋面防水面层施工：在防水层上抹30mm厚TDF-I型防水层，其材料配比（重量比）为：水泥：中砂：粗砂：TDF-I型防水剂：水=100：200：100：6：100.5.1.9上人屋面柔性砂浆保护层施工：在防水面层上刮涂上人屋面柔性砂浆保护层（可提供多种颜色），弥补细小裂纹，避免冻融循环对防水表面的破坏。保护层亦可选用其它材料。5.1.10养护：
在施工完成12~24h内进行淋水养护，养护时问不低于14d。夏季每隔2h淋水一次，有条件的可闭水养护，温度低于S时不需养护
5.2地下建筑防水施工
5.2.1地下室底板防水施工：
1）在平整的混凝土垫层上涂刷1.5mm厚TDF柔性防水涂膜。2）现浇50厚TDF-I型细石混凝土防水层或见具体工程设计其材料配比（重量比）为：水泥：中砂：细石：TDF-I型防水剂：水=100：200：100:6:100.
5.2.2地下室外墙防水施工：
1）清除穿堵套管周边浮灰后用TDF-I型防水砂浆修补抹平，砂浆达到强度后，再嵌填TDF密封胶。2）清理并用TDF-型防水砂浆修补抹平外墙表面不平之处，3）在穿墙套管周围涂刮1.5mm厚200mm宽的TDF柔性防水涂膜加强层。
4）涂刷1.5mm厚TDF柔性防水涂膜5）抹15mm+15mm厚两道TDF-I型防水层：其材料配比（重量比）为：水泥：中砂：TDF-I型防水剂：水-100：300：6：1005.2.3地下室顶板防水施工：
1）清除穿板套管或管道周边浮灰后用TDF-I型防水砂浆修补抹平，砂浆达到强度后嵌填TDF密封胶2）清理并用TDF-I型防水砂浆修补抹平顶板表面不平之处3）涂刷TDF基层处理剂。
4）抹20mm厚TDF-I型防水层。
5）在穿板管道和阴角周围涂刷1.5mm厚200mm宽的TDF柔性防水涂膜加强层。
6）涂刷1.5cm厚TDF柔性防水涂膜，7）TDF-II型找坡层（厚度见具体工程设计）.其材料配比（重量比）为：粉煤灰陶粒：改性珍珠岩：水泥：浓度1%的TDF-II型防水溶液=40：60：40：27
8）现浇40mm厚TDF-I型细石混凝土防水层（厚度，钢筋网见具体设计）：其材料配比（重量比）为：水泥：中砂：细石：TDF-I型防水剂：水=100：200：100：6：1005.3厨房、卫生间防水施工：
5.3.1沿上下水管道及排气道周围填塞TDF-I型防水砂浆并修整补平。
5.3.2清理结构表面的杂物，涂刷TDF基层处理剂，5.3.3抹20mm厚TDF-I型找平层，用砂抹子压实，用铁抹子提浆收光不少于三遍：其材料配比（重量比）为：水泥：中砂：TDF-I型防水剂：水-100：300：6：100说明
审核 叶林标时林社校对刘学摩设计黄野专地图集号
11CJ29
5.3.4防水找平层达到上人强度后，沿穿板管道周图涂刷1.5mm厚TDF柔性防水涂膜，与管选交接处用密封胶密封：密封胶固化后（一般不少于24h）进行闭水养护，时间不少于48h5.3.5找坡层：根据设计找坡系数要求，现浇TDF-II型找坡层，6质量检验与验收
6.1防水工程所使用材料的品种、规格、性能等应符合现行国家产品标准和设计要求，不合格的材料不得在工程中使用6.2防水材料进入施工现场，应按规定进行现场见证抽样复验复验合格后方可使用。
6.3施工过程中及施工完毕后，应随时对工程的各个部位，特别是细部构造部位进行检查，发现问题及时修补。6.4防水层与基层及各防水层之间必须结合牢固，无脱层空鼓现象，面层表面光滑。
6.5防水砂浆，保护层的厚度应符合设计要求，最小厚度不得低于设计厚度的85%。
6.6地表面应光滑洁净，预理管件周围平，边缘齐整，伸缩缝平直、宽窄均匀。
6.7墙表面平整、立面阴阳角垂直，阴角平、立面上下交接处做成圆角。
6.8屋面表面光滑、接茬平顺、颜色均勺、线脚平直，屋面保温隔热材料粘结牢固不松散，厚度均匀。6.9节点，收头处理：转角、落水口、穿墙管等特殊部位防水层应粘结牢固，附加层、收头等处做法应符合规范和设计要求。6.11施工质量验收应严格按照现行国家相关验收标准执行6.10质检监理人员，应按主控项目、一般项目予以检查，不合格的应返工，分项工程完工后应进行验收，不同工种交叉施工时，应进行有效协调，以确保已完工防水层不被人为破坏7图集内容选用说明
7.1考虑图集的时效性，若本图集内容与正式出版后的规范有出入时，应以规范为准。
7.2本图集主要提供TDF防水材料在建筑不同部位应用时的防水构造，其他相关详细建筑构造见相关国标图集，7.3本图集尺寸单位除特别注明外均为毫米7.4本图集是以北京百耐尔防水材料有限公司提供的技术资料编制的，有关技术间题由该公司负责解释7.5本图集中的技术为十一五国家科技支撑计划“村镇住宅标准设计研究”课题研究成果推荐技术之一7.6图集的索引方法：
11CJ29
节点编号
图装号
7.7本图集构造图中所涉及TDF防水层，均采用蓝色表示，说明
审核叶林标时休驻校对刘学厚型设计黄野专地图集号
11CJ29
1.面层（见具体工程设计）
2.20厚TDF-Ⅲ型防水面层，压实抹光4m×4m分格，缝宽20，TDF密封胶填实3.30厚TDF-1型防水层
TDF-II型防水保温及找技层
（厚度见具体工程设计）
5.1.5厚TDF柔性防水涂膜
6.20厚TDF-1型找平层
7.涂刷TDF基层处理剂
8.钢筋混凝土屋面板随格随抹
I级有保温屋面
1.面层（见具体工程设计）
2.20厚TDF-Ⅲ型防水面层，压实抹光4mx4m分格，缝宽20，TDF密封胶填实3.30厚TDF-1型防水层
TDF-II型找坡层
（最小厚度见具体工程设计）
5.1.5厚TDF柔性防水涂膜
6.20浮TDF-1型找乎层
7.涂剧TDF基层处理剂
8.钢筋混凝土屋面板随将随抹
级无保温屋面
注：1.上人及不上人屋面饰面做法见具体工程设计，2.屋3、屋4适用于干早少地区，3.TDF-1型防水层或找平层、TDF-Ⅲ型防水面层的干密度为2000kg/m4.TDF-I型防水保温层或找披层自重见本图集第4页表4.屋4
面层（见具体工程设计）
2.20厚TDF-Ⅲ型防水面层，压实抹光，4m×4m分格，缝宽20.
TDF密封胶填实
3.30厚TDF-1型防水层
TDF-II型防水保温及找坡层
（厚度见具体工程设计）
5.20厚TDF-【型我乎层
6.涂刷TDF基层处理剂
7.钢筋混凝土屋面板随搞随抹
Ⅱ级有保温屋面
1.面层（见具体工程设计）
2.20厚TDF-Ⅲ型防水面层，压实抹光，4m×4m分格，续宽20
TDF密封胶壤实
3.30厚TDF-1型防水层
TDF-II型我坡层
（最小厚度见具体工程设计）
20厚TDF-1型找孚层
涂刷TDF基层处理剂
钢筋混凝土屋面板随搞随抹
血级无保温屋面
图集号
屋面防水构造（I级、Ⅱ级）
审核叶琳标时林独校对刘学厚创设计黄野 专页
11CJ29
种植屋面
种植屋面
1.种植土及植被层
2.过滤层
排（蕃）水层
耐根穿刺防水层
TDF-ⅡI型防水保温及找技层
（厚度见具体工程设计）
6.1.5厚TDF柔性防水涂膜
20厚TDF-I型找平层
涂刷TDF基层处理剂
钢筋混髪土屋面板随热随抹
1.种植土及植被层
2.过滤层
排（蕃）水层
耐根穿刺防水层
30厚TDF-I型防水层
TDP-ⅡI型防水保温及找技层
（厚度见具体工程设计）
20厚TDF-|型找平层
涂刷TDF基层处理剂
钢筋混凝土屋面板随将随抹
注：1.种植2适用于千单少雨地区2.瓦屋面适用披度及挂瓦技术要求见《屋面工程技术规范》CB50345玻屋
2.木挂瓦条30×30（h），中距按瓦材规格3.木顺水条30×30（h）：中距5004.30厚TDF-1型防水层
（内配40150×150钢筋网与屋面板预埋210钢筋头绑牢）
5.20厚TDF-1型防水层
6.TDF-II型防水保温层
（厚度见具体工程设计）
7.20厚TDF-1型找平层
8.涂刷TDF基层处理剂
9，钢筋混凝土属面板，预埋@10锅筋头，问距双向900，仲出保温层面50（预制板理于板缝）
I级有保温坡屋面
2.木挂瓦条30×30（h），中距按瓦材规格3.木顺水条30×30（h），中距5004.30厚TDP-1型防水层
（内配@4150×150钢筋网与尾面板预埋210钢筋头绑牢）
5.20厚TDF-I型找平层
6.涂刷TDF基层处理剂
7、钢筋混微土屋面板，预埋@10钢筋头，间距双向900，伸出防水面层20（预制板理于板缝）
I级无保温坡屋面
种植屋面、坡屋面防水构造
审核叶林标时体驻校对刘学厚设计黄野专图集号
11CJ29
