【19R505、19G540】 室外管道钢结构架空综合管廊敷设

国家建筑标准设计图集
国家建场
19R505
19G540
国家建筑标准
国家建筑标准设计
国家建筑标准设计
室外管道钢结构架空综合管廊敷设国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院
标准分享吧http://www.bzfxb.co国家建筑标准设计图集
19R505
19G540
室外管道钢结构架空综合管廊敷设组织编制：中国建筑标准设计研究院中國计划出版社

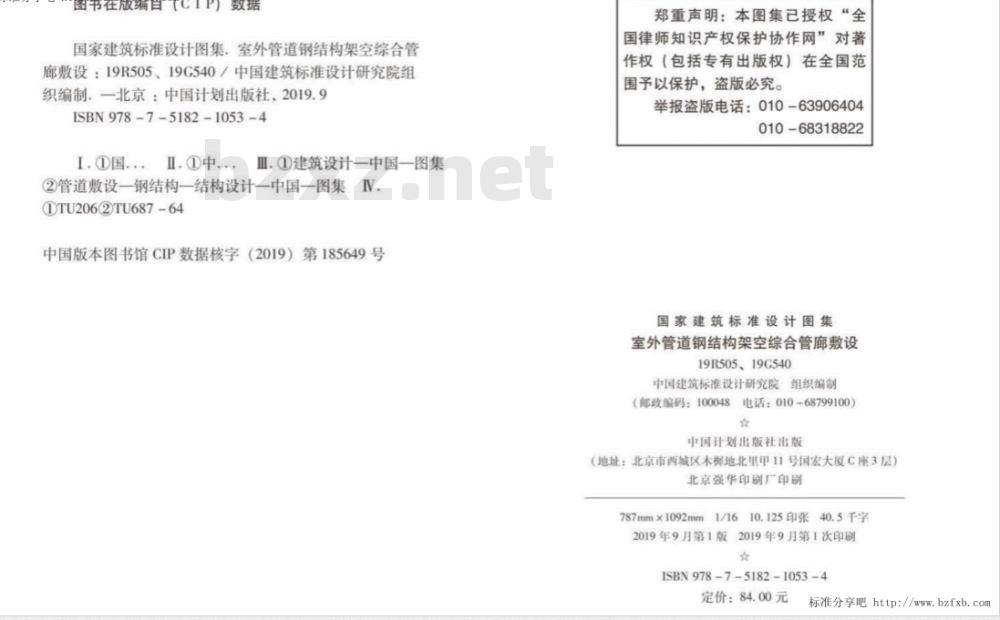

标准分享吧http://www.bzfxb.com图书在版编（CTP）数据
国家建筑标准设计图集，室外管道钢结构架空综合管廊敷设：19R505、19G540/中国建筑标准设计研究院组织编制：二北京：中国计划出版社，2019.9ISBN978-7-5182-1053-4
I.国...中..
Ⅲ.①建筑设计一中国一图集
②管道敷设一钢结构一结构设计一中国一图集IV.DTU2062TU687-64
中国版本图书馆CIP数据核字（2019）第185649号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
室外管道钢结构架空综合管廊敷设19R505、19C540
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）☆
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/1610.125印张40.5千字2019年9月第1版2019年9月第1次印刷☆
ISBN978-7-5182-1053-4
定价：84.00元
标准分享吧http://www.bzfxb.com编制组负责人：
编制组成员：
审查组长：
审查组成员：
项目负责人：
宋冬根
郭立宏bzxz.net
雀鼎九
许传银
全德海
项目技术负责人：张蔬

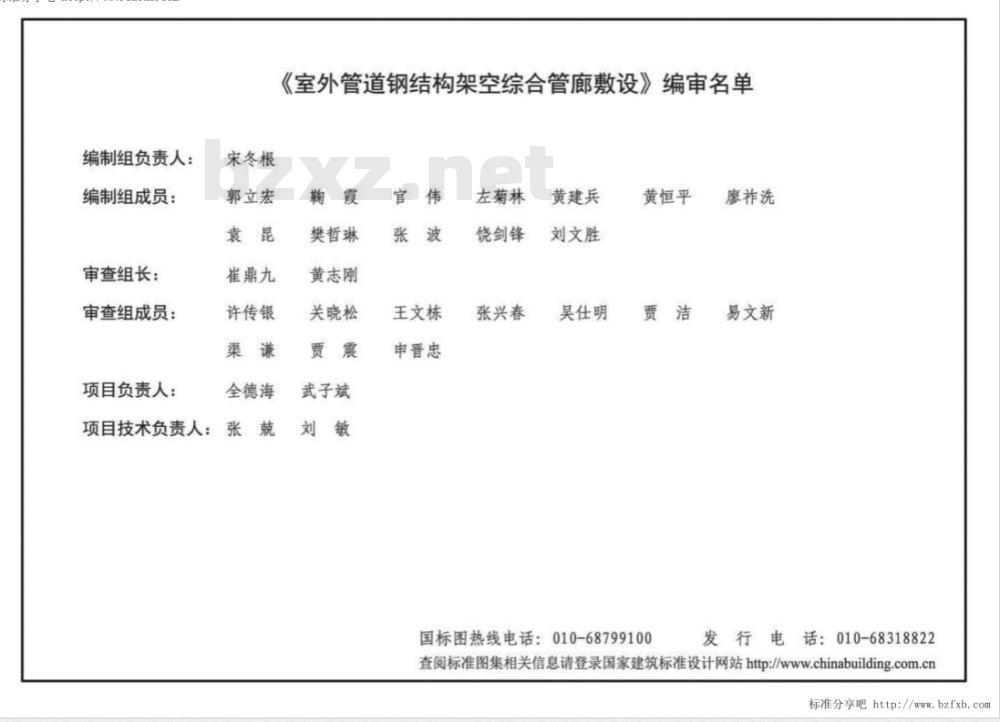

《室外管道钢结构架空综合管廊敷设》编审名单霞
樊哲琳
黄志刚
关晓松
武子斌
王文栋
申晋忠
左菊林
饶剑锋
张兴春
黄建兵
刘文胜
吴仕明
黄恒平
国标图热线电话：010-68799100廖祚洗
易文新
发行电话：010-68318822
查阅标准图集相关信息请登录国家建筑标准设计网站http://www.chinabuilding.com.cn标准分享吧http：//www.bzfxb.com室外管道钢结构架空综合管廊敷设主编单位中国瑞林工程技术股份有限公司统一编号GJBT-1522实行日期二〇一九年九月一日

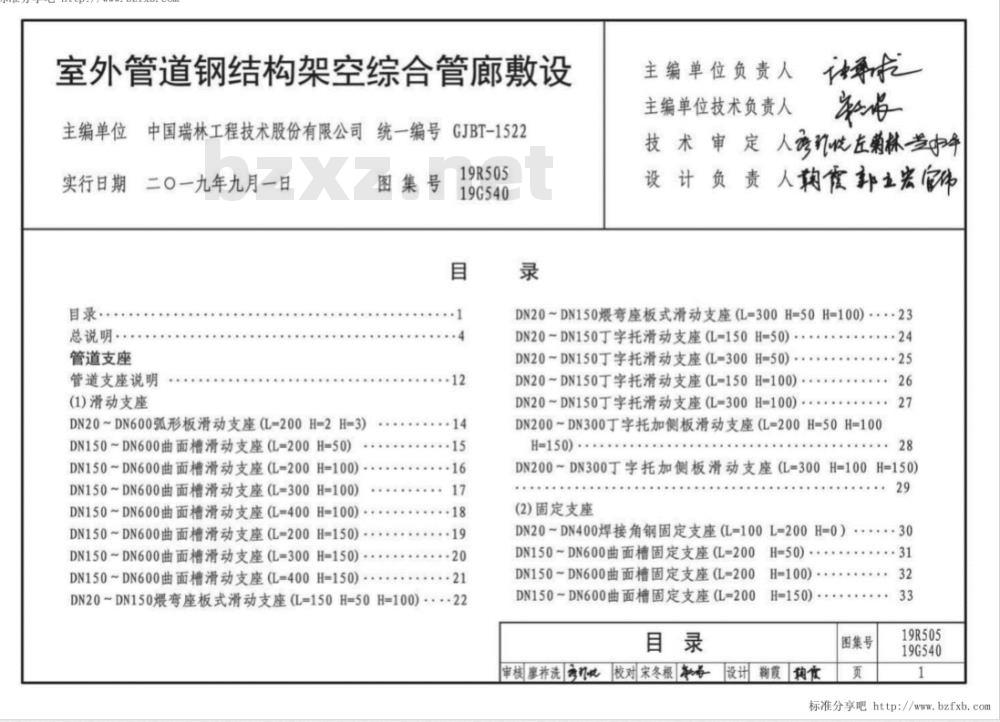

目录·
总说明·.
管道支座
管道支座说明
(1)滑动支座
DN20~DN600弧形板滑动支座（L-200H-2H-3）DN150~DN600曲面槽滑动支座（L-200H-50）DN150~DN600曲面槽滑动支座（L-=200H=100)DN150~DN600曲面槽滑动支座（L=300H=100）DN150~DN600曲面槽滑动支座（L=400H=100）DN150~DN600曲面槽滑动支座（L=200H-150）DN150~DN600曲面槽滑动支座（L=300H-150)DN150~DN600曲面槽滑动支座（L=400H-150)图集号
19R505
19G540
DN20~DN150弯座板式滑动支座（L-150H=50H-100）·..·22录
主编单位负责人
主编单位技术负责人
技术审定人考孔代左菊林兰中年设计负责人郭五宏写味
DN20~DN150煨弯座板式滑动支座（L=300H=50H=100）·.·23DN20~DN150丁字托滑动支座（L-150H-50）DN20DN150丁字托滑动支座（L-300H=50）DN20~DN150丁字托滑动支座（L-150H-100）.DN20~DN150丁字托滑动支座（L-300H-100）DN200~DN300丁字托加侧板滑动支座（L=200H=50H=100H=150)
DN200~DN300丁字托加侧板滑动支座（L=300H=100H=150）29
(2)固定支座
DN20~DN400焊接角钢固定支座L-100L-200H-0）·.·30DN150~DN600曲面槽固定支座（L-200DN150DN600曲面槽固定支座（L=200H=50：
DN150~DN600曲面槽固定支座（L-200H-150)
审核廖洗办门城校对宋冬根知务设翔霞狗食图集号
19R505
19G540
标准分享吧http://www.bzfxb.com管道安装
方形补偿器一
方形补偿器二·
波纹补偿器安装图
套简补偿器安装图
球型补偿器导向支座设置距离与安装管道疏水、放气、放水装置安装说明集水管安装图
低压蒸汽疏水装置安装图
中压或次高压蒸汽干管疏水装置安装图放气管安装图···
干、支管连接点安装图··.
电缆桥架支架布置方式示意图
综合管廊断面布管间距表·
管道支座布置原则及管廊布管示意图钢结构综合管廊
钢结构综合管廊说明
(1)横梁选型
桁架横梁选型及材料表
(2)桁架选型
两层桁架(HJ)选型表
两层12m桁架（HJ12）结构图
两层12m架（HJ12）构件示例图
两层12m桁架（HJ12）构件材料表两层15m桁架（HJ15）结构图.
两层15m桁架（HJ15）构件示例图两层15m架（HJ15）构件材料表：两层18m架（HJ18）结构图·..
两层18m架（HJ18）构件示例图
两层18m桁架（HJ18）构件材料表两层21m桁架（HJ21）结构图·...两层21m架（HJ21）构件示例图
两层21m架（HJ21）构件材料表
两层24m桁架（HJ24）结构图·.··两层24m桁架（HJ24）构件示例图两层24m桁架（HJ24）构件材料表·.三层架(HJD)选型表····
三层12m桁架（HJD12）结构图
三层12m桁架（HJD12）构件示例图三层12m桁架（HJD12）构件材料表三层15m桁架（HJD15）结构图
三层15m桁架（HJD15）构件示例图三层15m桁架（HJD15）构件材料表三层18m桁架（HJD18）结构图
三层18m桁架（HJD18）构件示例图三层18m桁架（HJD18）构件材料表三层21m桁架（HJD21）结构图
三层21m桁架（HJD21）构件示例图三层21m架（HJD21）构件材料表三层24m桁架（HJD24）结构图
审核廖祚洗专门味校对宋冬根和莓设计韵霞为食图集号
19R505
19G540
标准分享吧http：//www.bzfxb.com三层24m桁架（HJD24）构件示例图三层24m桁架（HJD24）构件材料表(3)水平支撑选型
水平支撑（SC）选型表
(4)滑动支架选型
两层滑动支架（HZJ2）选型表
两层滑动支架（HZJ2）结构图
两层滑动支架（HZJ2）示例图及材料表三层滑动支架（HZJ3）选型表
三层滑动支架（HZJ3）结构图
三层滑动支架（HZJ3）示例图及材料表：.
(5)I型固定支架选型
两层I型固定支架（GZJ2-B）选型表两层I型固定支架（GZJ2-B）结构图·：两层I型固定支架（GZJ2-B）构件示例图两层I型固定支架（GZJ2-B）材料表·三层I型固定支架（GZJ3-B）选型表·三层I型固定支架（GZJ3-B）结构图·三层I型固定支架（GZJ3-B）构件示例图三层I型固定支架（GZJ3-B）材料表···(6)IⅡI型固定支架选型
两层IⅡI型固定支架（GZJ2-B1×B2）选型表92
.·100
两层Ⅱ型固定支架（GZJ2-B1×B2）结构图两层IⅡ型固定支架（GZJ2-B1×B2）构件示例图两层IⅡ型固定支架（GZJ2-B1×B2）材料表三层ⅡI型固定支架（GZJ3-B1×B2）选型表三层II型固定支架（GZJ3-B1×B2）结构图三层ⅡI型固定支架（GZJ3-B1×B2）构件示例图三层ⅡI型固定支架（GZJ3-B1×B2）材料表(7)节点大样图
节点大样图一
节点大样图二
节点大样图三··
节点大样图四·
节点大样图五·
(8)支架柱脚反力表
两层滑动支架（HZJ2）柱脚反力表（设计值）·，两层滑动支架（HZJ2）柱脚反力表（标准值）·三层滑动支架（HZJ3）柱脚反力表（设计值）·三层滑动支架（HZJ3）柱脚反力表（标准值）·两层I型固定支架（GZJ2-B）柱脚反力表：115
-·117
.·125
..·129
··131
：142
两层ⅡI型固定支架（GZJ2-B1×B2）柱脚反力表三层I型固定支架（GZJ3-B）柱脚反力表：三层II型固定支架（GZJ3-B1×B2）柱脚反力表目录
审核廖洗专饨校对宋冬根子设计购霞狗食148
图集号
19R505
19G540
标准分享吧http://www.bzfxb.com1编制依据
总说明
1.1本图集根据住房城乡建设部建质函2013]86号“关于印发2013年国家建筑标准设计编制工作计划的通知”进行编制。1.2本图集依据的主要标准规范
《工业金属管道设计规范》
《城镇供热管网设计规范》
《城镇燃气设计规范》
《工业金属管道工程施工规范》GB50316-2000（2008版）
CJJ34-2010
GB50028-2006
GB50235-2010
《工业金属管道工程施工质量验收规范》《管道支吊架第1部分：技术规范》GB50184-2011
GB/T17116.1-2018
《管道支吊架第2部分：管道连接部件》GB/T17116.2-2018《管道支吊架第3部分：中间连接件和建筑结构连接件》GB/T17116.3-2018
《电力工程电缆设计标准》
GB50217-2018
《电气装置安装工程电缆线路施工及验收标准》GB50168-2018
《建筑结构可靠性设计统一标准》《钢管结构技术规程》
《钢结构高强螺栓连接技术规程》《工业建筑防腐蚀设计标准》
《建筑结构荷载规范》
《钢结构设计标准》
《建筑抗震设计规范》（2016年版）《构筑物抗震设计规范》
GB50068-2018
CECS280:2010
JGJ82-2011
GB50046-2018
GB50009-2012
GB50017-2017
GB50011-2010
GB50191-2012
《钢结构工程施工规范》
《钢结构工程施工质量验收规范》《钢结构焊接规范》
《石油化工管道支吊架设计规范》GB50755-2012
GB50205-2001
GB50661-2011
SH/T3073-2016
当依据的标准规范进行修订或有新的标准、规范出版实施时：本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用2适用范围
2.1本图集适用于各种工艺管道、电力及通信线缆等在室外钢结构架空综合管廊上数设与安装，2.1.1适用的工艺条件：
管廊跨度：≤24m；宽度≤4m；净高>5.2m；输送介质温度：≤350℃；
输送介质：气（汽）体、液体、气固混合流体；管径范围：25mm电缆范围：控制电缆、电力电缆（≤35kV）：环境温度：-20℃~60℃，管道外表面温度≤120℃。钢结构综合管廊立柱采用圆钢管，横梁采用型钢。2.1.2管廊适用的结构条件
基本使用条件：抗震设防烈度不大于8度，0.2g，设计抗震分组第一、第二组及I，Ⅱ类场地，抗震设防类别为丙类；环境温度：-20℃~60℃；环境类别：二b类；最大外径不宜大于700mm（含保温层），基本风压不大于0.7kN/m：地面粗糙度类别B、C类。
总说明
审核廖祚洗#校对宋冬根设训辫霞狗食图集号
19R505
19G540
标准分享吧http://www.bzfxb.com2.2本图集可作为动力专业或相关专业设计人员在室外综合管廊敷设设计时使用
图集主要内容
本图集主要内容包括工艺专业管道数设安装与结构专业钢结构综合管廊两部分组成。
图集选用说明
4.1综合管廊数设设计一般流程
管线规划
走向规划
布置规划
管廊规划
管廊跨度
管廊高度
管廊层数
管廊宽度
4.1管线规划、综合管廊规划
管线荷载分析
管廊荷载分析
管廉构件选型
根据厂区总平面图及生产工艺要求，各工艺专业规划各自专业管线走向、路由经过管线综合及经济技术比较，合理确定采取综合管廊数设的管线种类、数量及管段；最终设计确定综合管廊各段的走向、跨度、宽度、高度及层数等管廊整体特征参数。
4.2综合管线详细布置
根据管线、管廊规划布置，详细设计各专业管线在管廊上的位置，支座位置、补偿器位置等综合管线设计。4.3管线荷载及管廊受力计算
4.3.1本图集约定，采用字母“t”作为下标变量表示管廊位置，含义如下：t=s表示位于管廊上层：t=x表示位于管廊、下层；t=d表示位于管廊吊层。
4.3.2当利用本图集时，需计算或提供9g、F：9g一指工艺专业的管道、线缆及附属设施产生的垂直线性荷载，内容包含管道、线缆、检修走道荷载。管道的线荷载包括管道、内衬，保温层重量，管道附件及管道内介质重量，管道上的雪荷载、灰荷载及裹冰荷载也应折算成线荷载与管道重量叠加。线缆的线荷载包括电缆及电缆桥架等附属设施的重量，冰、雪荷载及灰荷载也应折算成线荷载与电缆重量叠加。检修走道垂直线荷载，包括走道板的自重及荷载.qg表示敷设在管廊t层（t=s、X、d分别表示管廊上层、下层、吊层）工艺管道等设施的线荷载（kN/m）;
F一某一管道对固定支座的水平轴向合力。主要包括管道热涨冷缩在管廊上滑动产生摩擦力F，管道补偿器的反弹力F及管道内的不平衡内压力Fn组成（kN）；F=Fh+Fn+ Fe
对数设在管廊t层所有管道对同一固定支座水平轴向合力ZF，则
EF,=EF+EFnt+EF
总说明
审核廖祚洗专校对宋冬根知亭设计跑霞约食图集号
19R505
19G540
标准分享吧http://www.bzfxb.com4.3.3管廊构件选型时，需将工艺性线荷载换算成管廊选型荷载q、q1。
1）一作用在管廊构件上的垂直面荷载（kN/m）：当表示作用在管廊t层构件上时，用9表示：q-qgt/B
Z一求和运算。
Zqg一敷设在管廊t层的管道、线缆或检修走道，当针对某一管廊构件计算统计管道线性荷载时，应选取作用在该构件上的管道、线缆或检修走道的垂直线荷载进行求和（kN/m）；
B一管廊宽度或横梁宽度（m）.
2）q一沿管廊横梁方向的等效垂直线荷载，在管道支座均匀布置时，可按下式近似计算（kN/m）：qu-(qg×Lz)/B
9g一管道（含线缆、检修走道）的垂直线荷载；在桁架横梁构件计算时，应选择管道支座落在横梁上管道的垂直线荷载（含检修走道的荷载）（kN/m）；Lz一承受荷载的横梁间距或落在横梁上管道支座的间距(m);
4.4管廊构件及选型
4.4.1管廊构件
1）管廊平面示意图
GZJ-II
?GZJ-1
管廊平面示意图
2）构件名称及含义：
①桁架横梁，图集中代号HL
②桁架，图集中代号HJ;
③水平支撑，图集中代号SC:
④管廊滑动支架，图集中代号HZJ；2H
③管廊I型固定支架，图集中代号GZJ:③管廊Ⅱ型固定支架，图集中代号GZJ.4.4.2构件选型
1）管廊构件选型通用数据
选型通用数据
选型依据
管廊层数
管廊宽度
管廊跨度
管廊垂直面荷载
总说明
审核廖洗沙门味校对宋冬根知设胸霞狗食备注
设计确定
设计确定
设计确定
设计计算
图集号
19R505
19G540
标准分享吧http://www.bzfxb.comq
管廊垂直荷载等级索引
选型依据
荷载等级
第50页表2
注：在选择荷载等级时，要同时满足上层和下（吊）层面荷载要求。2）桁架横梁选用
桁架横梁的主要功能是直接承受管道荷载，可设置管道滑动支座，为桁架的组成构件。
横梁选型索引
选型依据
注：9.为横梁上垂直线荷载。
3）架选型
桁架选型索引
选型依据
管廊层数
桁架跨度L
桁架宽度B
管廊垂直荷载等级
注：桁架跨度等于管廊跨度，桁架宽度等于管廊宽度，图集页码
第61页
图集页码
两层管廊第62页
三层管廊第78页
4）水平支撑选型
桁架水平支撑选型索引
选型依据
桁架规格
桁架跨度L
桁架宽度B
注：吊层没有水平支撑。
5）管廊滑动支架选型
图集页码
第94页
滑动支架主要起两福桁架的垂直支撑作用，也可布置大口径管滑动支座。
管廊滑动支架选型索引
选型依据
管廊层数
桁架平均跨度工
管廊宽度B
管廊垂直荷载等级
注：析架平均跨度为滑动支架两侧桁架跨度的平均值，6）固定支架选型
①I型固定支架选型
图集页码
两层管廊第95页
三层管廊第99页
I型固定支架布置在管廊直线段，固定支架长度为3m，其上安装主管道的固定支座，为主管道的固定支点：I型固定支架宽度与管廊宽度相同。
总说明
审核廖祚洗办成校对宋冬根知亭设计跑霞约度图集号
19R505
19G540
