【01S201】 室外消火栓安装

01S201 国家建筑标准设计图集：室外消火栓安装

批准部门：中华人民共和国建设部
主编单位：北京市市政工程设计研究总院
实行日期：2001年7月28日
批准文号：建设[2001]163号
统一编号：GJBT-545
出版单位：中国建筑标准设计研究所

【目录】
- 总说明
- 室外地上式消火栓安装图（SS100/65型支管浅装、SS150/80型支管深装、SS100/65型干管安装、SS150/80型干管安装）
- 室外地下式消火栓安装图（SA65/65型支管浅装/深装、SA100/65型支管浅装/深装/干管安装、SA100型支管浅装/深装/干管安装）
- 闸套、网阀套筒安装图

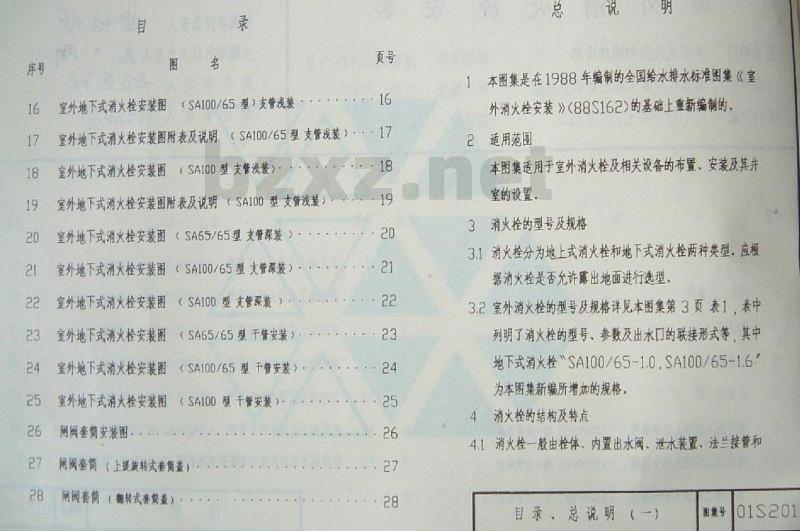

【总说明】
1. 本图集是在1988年编制的全国给水排水标准图集《室外消火栓安装》（88S162）的基础上重新编制的。
2. 适用范围：本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。
3. 消火栓的型号及规格：
3.1 消火栓分为地上式消火栓和地下式消火栓两种类型，应根据消火栓是否允许露出地面进行选型。
3.2 室外消火栓的型号及规格详见本图集表1。表中列明了消火栓的型号、参数及出水口的联接形式等，其中地下式消火栓SA100/65-1.0、SA100/65-1.6为本图集新编所增加的规格。
4. 消火栓的结构及特点：
4.1 消火栓一般由栓体、内置出水阀、泄水装置、法兰接管和自锁装置组成。

【表1：室外消火栓型号及规格】
| 类型 | 型号 | 公称压力 (MPa) | 入口径 (mm) |
| :--- | :--- | :--- | :--- |
| 地上式 | SS100/65-1.0 | 1.0 | 100 |
| 地上式 | SS100/65-1.6 | 1.6 | 100 |
| 地上式 | SS150/80-1.0 | 1.0 | 150 |
| 地上式 | SS150/80-1.6 | 1.6 | 150 |
| 地下式 | SA65/65-1.0 | 1.0 | 65 |
| 地下式 | SA65/65-1.6 | 1.6 | 65 |
| 地下式 | SA100/65-1.0 | 1.0 | 100 |
| 地下式 | SA100/65-1.6 | 1.6 | 100 |
| 地下式 | SA100-1.0 | 1.0 | 100 |
| 地下式 | SA100-1.6 | 1.6 | 100 |
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
