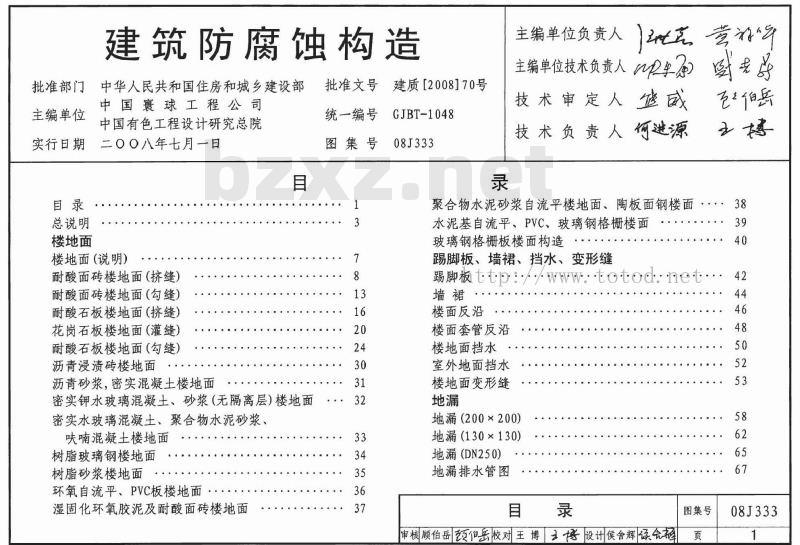

【08J333】 建筑防腐蚀构造

批准部门
主编单位
实行日期
建筑防腐蚀构造
中华人民共和国住房和城乡建设部中国寰球工程公司
中国有色工程设计研究总院
二〇〇八年七月一日
总说明
楼地面
楼地面 (说明)
耐酸面砖楼地面（挤缝）
耐酸面砖楼地面（勾缝）
耐酸石板楼地面（挤缝）
花岗石板楼地面(灌缝)
耐酸石板楼地面(勾缝)
沥青浸渍砖楼地面
沥青砂浆，密实混凝土楼地面
密实钾水玻璃混凝土、砂浆（无隔离层）楼地面密实水玻璃混凝土、聚合物水泥砂浆、呋喃混凝土楼地面
树脂玻璃钢楼地面
树脂砂浆楼地面
环氧自流平、PVC板楼地面
湿固化环氧胶泥及耐酸面砖楼地面批准文号建质2008]70号
统一编号
图集号
GJBT-1048
08J333
主编单位负责人
主编单位技术负责人M2车态
技术审定人修成
技术负责人何进源
聚合物水泥砂浆自流平楼地面、陶板面钢楼面···.38
水泥基自流平、PVC、玻璃钢格栅楼面玻璃钢格栅板楼面构造
踢脚板、墙裙、挡水、变形缝
踢脚板ttp:.totod.net...
楼面反沿
楼面套管反沿
楼地面挡水
室外地面挡水
楼地面变形缝
地漏（200×200）
地漏（130×130）
地漏(DN250)
地漏排水管图
审核顾伯岳颈伯岳校对王博博设计侯舍辉候会择图集号
08J333

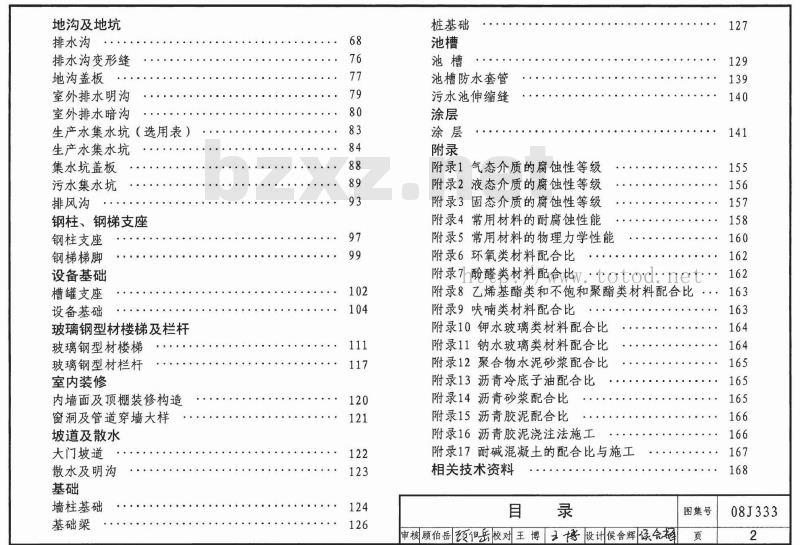

地沟及地坑
排水沟
排水沟变形缝
地沟盖板
室外排水明沟
室外排水暗沟
生产水集水坑（选用表）
生产水集水坑
集水坑盖板
污水集水坑
排风沟
钢柱、钢梯支座
钢柱支座
钢梯梯脚
设备基础
槽罐支座
设备基础
玻璃钢型材楼梯及栏杆
玻璃钢型材楼梯
玻璃钢型材栏杆
室内装修
内墙面及顶棚装修构造
窗洞及管道穿墙大样
坡道及散水
大门坡道
散水及明沟
墙柱基础
基础梁
桩基础
池槽防水套管
污水池伸缩缝
附录1气态介质的腐蚀性等级
附录2液态介质的腐蚀性等级
附录3固态介质的腐蚀性等级
附录4常用材料的耐腐蚀性能
附录5常用材料的物理力学性能
附录6环氧类材料配合比
附录7h酚醛类材料配合比ytotod:net.附录8乙烯基酯类和不饱和聚酯类材料配合比附录9呋喃类材料配合比
附录10钾水玻璃类材料配合比
附录11钠水玻璃类材料配合比
附录12聚合物水泥砂浆配合比
附录13沥青冷底子油配合比
附录14沥青砂浆配合比
附录15沥青胶泥配合比
附录16沥青胶泥浇注法施工
附录17耐碱混凝土的配合比与施工相关技术资料
审核顾伯岳颈但岳校对王博主楼设侯舍辉保会择图集号
08J333

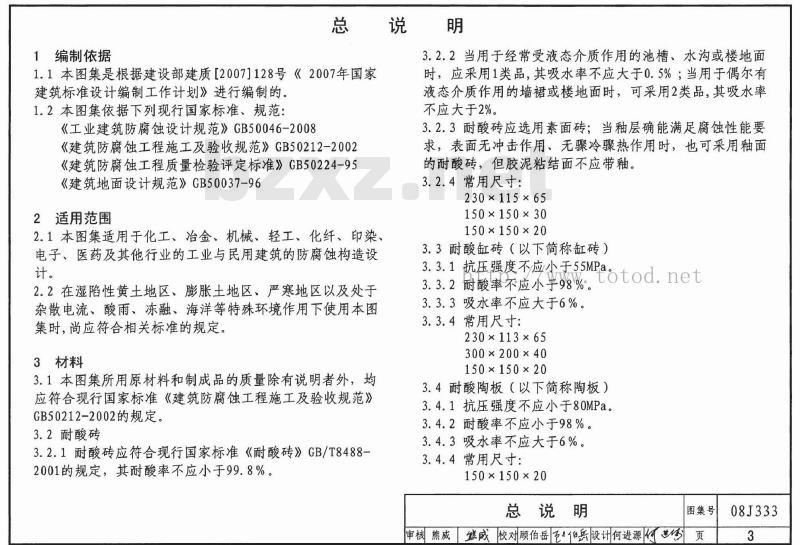

1编制依据
总说明
3.2.2当用于经常受液态介质作用的池槽、水沟或楼地面1.1本图集是根据建设部建质［2007]128号《2007年国家建筑标准设计编制工作计划》进行编制的。1.2本图集依据下列现行国家标准、规范：《工业建筑防腐蚀设计规范》GB50046-2008《建筑防腐蚀工程施工及验收规范》GB50212-2002《建筑防腐蚀工程质量检验评定标准》GB50224-95《建筑地面设计规范》GB50037-962适用范围
2.1本图集适用于化工、冶金、机械、轻工、化纤、印染、电子、医药及其他行业的工业与民用建筑的防腐蚀构造设计。
2.2在湿陷性黄土地区、膨胀土地区、严寒地区以及处于杂散电流、酸雨、冻融、海洋等特殊环境作用下使用本图集时，尚应符合相关标准的规定。3材料wwW.bzxz.Net
3.1本图集所用原材料和制成品的质量除有说明者外，均应符合现行国家标准《建筑防腐蚀工程施工及验收规范》GB50212-2002的规定。
3.2耐酸砖
3.2.1耐酸砖应符合现行国家标准《耐酸砖》GB/T8488+2001的规定，其耐酸率不应小于99.8%。时，应采用1类品，其吸水率不应大于0.5%；当用于偶尔有液态介质作用的墙裙或楼地面时，可采用2类品，其吸水率不应大于2%。
3.2.3耐酸砖应选用素面砖；当釉层确能满足腐蚀性能要求，表面无冲击作用、无骤冷骤热作用时，也可采用釉面的耐酸砖，但胶泥粘结面不应带釉。3.2.4常用尺寸：
230×115×65
150×150×30
150×150×20
3.3耐酸缸砖（以下简称缸砖）
3.3.2耐酸率不应不乎%eotod.net3.3.1抗压强度不应小于55MPa。3.3.3吸水率不应大于6%。
3.3.4常用尺寸：
230×113×65
300×200×40
150×150×20
3.4耐酸陶板（以下筒称陶板）
3.4.1抗压强度不应小于80MPa。3. 4. 2 耐酸率不应小于98%。
3.4.3吸水率不应大于6%。
3.4.4常用尺寸：
150×150×20
总说明
图集号
审核熊威熊校对顾伯岳伯岳设计何进源页
08J333

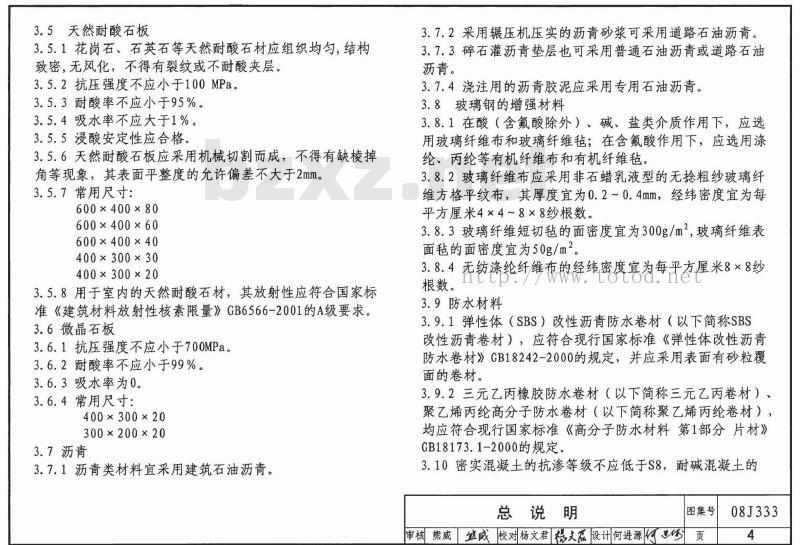

3.5天然耐酸石板
3.5.1花岗石、石英石等天然耐酸石材应组织均匀，结构致密，无风化，不得有裂纹或不耐酸夹层。3.5.2抗压强度不应小于100MPa。3.5.3耐酸率不应小于95%。
3.5.4吸水率不应大于1%。
3.5.5浸酸安定性应合格。
3.5.6天然耐酸石板应采用机械切割而成，不得有缺棱掉角等现象，其表面平整度的允许偏差不大于2mm。3.5.7常用尺寸：
600×400×80
600×400×60
600×400×40
400×300×30
400×300×20
3.5.8用于室内的天然耐酸石材，其放射性应符合国家标准《建筑材料放射性核素限量》GB6566-2001的A级要求。3.6微晶石板
3.6.1抗压强度不应小于700MPa。3.6. 2耐酸率不应小于99%。
3.6.3吸水率为0。
3.6.4 常用尺寸：
400×300×20
300×200×20
3.7沥青
3.7.1沥青类材料宜采用建筑石油沥青。3.7.2采用镶压机压实的沥青砂浆可采用道路石油沥青。3.7.3碎石灌沥青垫层也可采用普通石油沥青或道路石油沥青。
3.7.4浇注用的沥青胶泥应采用专用石油沥青。3.8玻璃钢的增强材料
3.8.1在酸（含氟酸除外）、碱、盐类介质作用下，应选用玻璃纤维布和玻璃纤维毡：在含氟酸作用下，应选用涤纶、丙纶等有机纤维布和有机纤维毡。3.8.2玻璃纤维布应采用非石蜡乳液型的无捻粗纱玻璃纤维方格平纹布，其厚度宜为0.2~0.4mm，经纬密度宜为每平方厘米4×4~8×8纱根数。
3.8.3玻璃纤维短切毡的面密度宜为300g/m，玻璃纤维表面毡的面密度宜为50g/m2。
3.8.4无纺涤纶纤维布的经纬密度宜为每平方厘米8×8纱根数。等纯每厚
3.9防水材料
3.9.1弹性体（SBS）改性沥青防水卷材（以下简称SBS改性沥青卷材），应符合现行国家标准《弹性体改性沥青防水卷材》GB18242-2000的规定，并应采用表面有砂粒覆面的卷材。
3.9.2三元乙丙橡胶防水卷材（以下简称三元乙丙卷材），聚乙烯丙纶高分子防水卷材（以下简称聚乙烯内纶卷材），均应符合现行国家标准《高分子防水材料第1部分片材》GB18173.1-2000的规定。
3.10密实混凝土的抗渗等级不应低于S8，耐碱混凝土的总说明
图集号
审核熊威熊威校对杨文君杨文慈设讯何进源页08J333

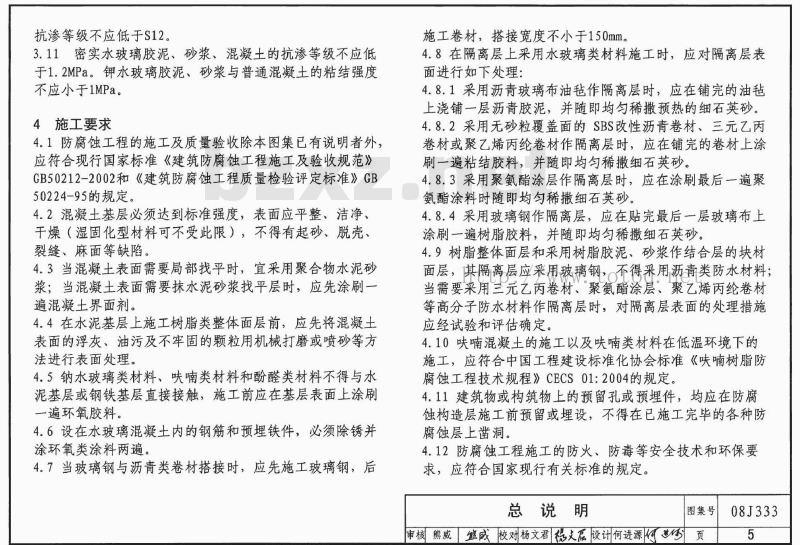

抗渗等级不应低于S12。
3.11密实水玻璃胶泥、砂浆、混凝土的抗渗等级不应低于1.2MPa。钾水玻璃胶泥、砂浆与普通混凝土的粘结强度不应小于1MPa。
4　施工要求
4.1防腐蚀工程的施工及质量验收除本图集已有说明者外，应符合现行国家标准《建筑防腐蚀工程施工及验收规范》GB50212-2002和《建筑防腐蚀工程质量检验评定标准》GB50224-95的规定。
4.2混凝土基层必须达到标准强度，表面应平整、洁净、干燥（湿固化型材料可不受此限），不得有起砂、脱壳裂缝、麻面等缺陷。
4.3当混凝土表面需要局部找平时，宜采用聚合物水泥砂浆；当混凝土表面需要抹水泥砂浆找平层时，应先涂刷一遍混凝土界面剂。
4.4在水泥基层上施工树脂类整体面层前，应先将混凝土表面的浮灰、油污及不牢固的颗粒用机械打磨或喷砂等方法进行表面处理。
4.5钠水玻璃类材料、喃类材料和酚醛类材料不得与水泥基层或钢铁基层直接接触，施工前应在基层表面上涂刷一遍环氧胶料。
4.6设在水玻璃混凝土内的钢筋和预埋铁件，必须除锈并涂环氧类涂料两遍。
4.7当玻璃钢与沥青类卷材搭接时，应先施工玻璃钢，后施工卷材，搭接宽度不小于150mm。4.8在隔离层上采用水玻璃类材料施工时，应对隔离层表面进行如下处理：
4.8.1采用沥青玻璃布油毡作隔离层时，应在铺完的油毡上浇铺一层沥青胶泥，并随即均匀稀撒预热的细石英砂。4.8.2采用无砂粒覆盖面的SBS改性沥青卷材、三元乙丙卷材或聚乙烯丙纶卷材作隔离层时，应在铺完的卷材上涂刷一遍粘结胶料，并随即均匀稀撒细石英砂。4.8.3采用聚氨酯涂层作隔离层时，应在涂刷最后一遍聚氨酯涂料时随即均匀稀撒细石英砂。4.8.4采用玻璃钢作隔离层，应在贴完最后一层玻璃布上涂刷一遍树脂胶料，并随即均匀稀撒细石英砂。4.9树脂整体面层和采用树脂胶泥、砂浆作结合层的块材面层，其隔离层应采用玻璃钢，不得采用沥青类防水材料；当需要采用三元乙丙卷材、聚氨酯涂层、聚乙烯丙纶卷材等高分子防水材料作隔离层时，对隔离层表面的处理措施应经试验和评估确定。
4.10味喃混凝土的施工以及味喃类材料在低温环境下的施工，应符合中国工程建设标准化协会标准《呋喃树脂防腐蚀工程技术规程》CECS01:2004的规定。4.11建筑物或构筑物上的预留孔或预理件，均应在防腐蚀构造层施工前预留或理设，不得在已施工完毕的各种防腐蚀层上凿洞。
4.12防腐蚀工程施工的防火、防毒等安全技术和环保要求，应符合国家现行有关标准的规定。总说明
图集号
审核熊威威校对杨文君杨文信设计何进源页08J333
4.12.1树脂类材料的树脂、固化剂、稀释剂等，多数具有毒性，因此，施工现场应加强通风，并应尽量采用无毒、低毒的固化剂。
4.12.2钠水玻璃类材料固化剂氟硅酸钠具有毒性，不得与食物直接接触。
4.12.3沥青类材料在熬制时，应防止对周围环境的污染，并必须采取防雨水、防火措施。4.12.4涂料应尽量采用无毒、无溶剂、高固含量的品种，并应控制涂料中挥发性有机溶剂的含量。5选用说明
5.1本图集所列建筑防腐蚀的构造节点，设计者在选用时应根据生产使用要求、施工方法、维护管理条件等因素，按因地制宜和合理防护的原则正确使用。5.2腐蚀性介质对常用建筑材料的腐蚀性等级见附录1~3；地下水、土对常用建筑材料的腐蚀性等级见现行国家标准《岩土工程勘察规范》GB50021-2001。5.3按现行国家标准《建筑地面设计规范》GB50037-96的有关规定，地面分为：“底层地面”和“楼层地面”。本图集将“楼层地面”称之为“楼面”，“底层地面”称之为“地面”。
5.4本图集所注尺寸除注明者外，均以毫米为单位。5.5本图集详图及索引方法为：
图集号
08J333
6本图集参编单位
中国天辰工程公司
详图编号
详图所在页次
中治集团建筑研究总院北京治建新技术公司华东理工大学华昌聚合物有限公司宜兴市同里非金属设备有限公司ht福海市龙露花壁吃Bd.net
上海正臣防腐科技有限公司
黄石市汇波防腐技术有限公司
张家港顺昌化工有限公司
上纬（上海）精细化工有限公司沁阳市太华防腐材料厂
浙江星岛防腐工程有限公司
北京深思融信科技有限公司
总说明
图集号
审核熊威篮威校对杨文君检文信设计何进源页08J333
楼地面
1.楼地面面层材料应根据腐蚀性介质的类别、性质、浓度及设备安装和生产过程中的机械磨损等要求选用，由于防腐材料性质各异，选用时尚应符合《工业建筑防腐蚀设计规范》及材料的说明书要求。
2.受液态介质作用的楼地面，应设坡向地漏或地沟的坡度。地面坡度不宜小于2%，用基土找坡；楼面坡度不宜小于1%，用水泥砂浆或细石混凝土找坡。坡度较大或坡面较长的楼面也可用结构找坡。
3.隔离层：本图集共列6种供选择，其选择原则是：与结合层材料相容、无不良反应。如沥青类面层应选用SBS改性沥青卷材隔离层，或三元乙丙或聚乙烯丙纶隔离层；树脂类面层应选用树脂玻璃钢隔离层，有成功经验者也可选用其他品种的隔离层。4.地面垫层：本图集室内工程采用C20混凝土，室外工程采用C25混凝土，其上直接做树脂面层时，垫层采用C25或C30混凝土，厚120mm（室内）或150mm（室外），工程中如需加厚或配筋，可在工程设计中标注。
5.地面混凝土垫层应在纵横向设置缩缝。纵向缩缝应采用平头缝或企口缝，其间距为3～6m。采用企口缝时垫层厚度应不宜小于150mm。拆模时混凝土强度不低于3MPa。横向缩缝宜采用假缝，其间距为6～12m（高温季节施工时为6m），假缝宽度为5~20mm，高度宜为垫层厚度的1／3，缝内应填水泥砂浆，分仓跳格浇筑。设有管沟的地面，管沟盖板上的混凝土垫层厚度不宜小于40mm。该垫层与管沟处垫层间应加铺不小于300mm宽的钢筋网（中4@150），以免出现裂缝。6.室外地面垫层可设伸缝，其间距不宜大于30m。7.找坡层用C15或C20细石混凝土，最薄处（如地漏四周）厚20mm。厚度≤30mm者可用1：3水泥砂浆找坡。凡有液体作用或需经常冲水的楼地面，除应做成坡度并设置地漏或地沟外，还应选用带防水层的构造。
8.找平层本图集用20mm厚1：2水泥砂浆，也可视情况用1：3或1：2.5水泥砂浆或聚合物水泥砂浆。树脂整体面层下的找平层应为C30混凝土。
9.地面地基的压实系数不应小于0.9，其含水量应控制在规范许可范围。软弱地基可用碎石夯入土中加固或增加碎石附加垫层，具体做法可根据工程具体情况确定。10.混凝土垫层下的0.2mm厚塑料膜主要用于防潮，以保证面层的施工质量；另外也利于垫层的凝固及防腐。有些工程如无必要，该防潮膜也可取消可在工程设计图中注明。11.地面垫层下除应按《建筑地面设计规范》在规定地区设置防冻层外，凡土壤可能冻结的防腐地面，均应设置厚度不小于300mm的防冻层。防冻层须注意排水。12.在预制板上做防腐蚀面层时，必须设置配筋的混凝土整浇层，其厚度不小于40mm。
13.楼地面如对块材厚度、隔离层另有选择，选用及索引方法：图集号—
一编号
08J3332-隔离层
h=45C8
块材面层厚度
一页次
楼地面（说明）
图集号
审核顾伯岳级伯岳校对何进源设计侯舍辉候会择页
08J333
OOoODO00e
TRRRRR
注：耐酸缸砖构造根据宜兴市同里非金属设备有限公司提供的技术资料编制构
1.耐酸面砖用沥青胶泥铺砌，缝宽3~52.3~5厚沥青胶泥结合层
3.隔离层 a、b、c或d
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数≥0.9
5.20~80厚C20细石混
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
1.耐酸面砖用环氧胶泥铺砌，缝宽2~32.4～6厚环氧胶泥结合层
3.隔离层f、e或d
4.20厚1:2水泥砂浆找平层
5.120厚c20混凝土垫层tp5/20W80厚c20细石混d6.0.2厚塑料薄膜
6.凝土找坡层
7.基土找坡夯实，
夯实系数≥0.9
现浇楼板或预制楼板
之现浇叠合层
1.耐酸面砖用环氧沥青胶泥铺砌，缝宽2～32.4~6厚环氧沥青胶泥结合层
3.隔离层f、e或d
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数≥0.9
5.20~80厚C20细石混
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
耐酸面砖楼地面（挤缝）
1. 适用范围见附录4
2.胶泥配合比见附录
6、15
3.隔离层有：
a.两层沥青玻璃布油毡
b.3厚SBS改性沥青卷材
c.1.5厚三元乙丙卷材
d.1.5厚聚氨酯涂层
e.1厚聚乙烯丙纶卷材
f.1厚树脂玻璃钢
4.找坡层坡度2%，
r20~80厚（按3m坡
长），平均厚50
5.室外地面D1=150
室内地面D1=120
6.本图地面厚度D值用
于室内
图集号
审核顾伯岳须们岳校对郭大力邓印设讯王博授页
08J333
RRNRRN
RRRRKR
1.耐酸面砖用糠醇糠醛呋喃胶泥铺砌，缝宽2～32.4~6厚呋喃胶泥结合层
3. 隔离层f、e或d
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数>0.9
5.20~80厚C20细石混
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
1.耐酸面砖用密实钾水玻璃胶泥铺砌，缝宽2~32.3~5厚密实钾水玻璃胶泥结合层3.隔离层c、d或e
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层七p5.20W80厚C20细石混0凝土找坡层
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数≥0.9
6.现浇楼板或预制楼板
之现浇叠合层
1.耐酸面砖用密实钠水玻璃胶泥铺砌，缝宽2～32.3～5厚密实钠水玻璃胶泥结合层3.隔离层c、d或e
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数>0.9
注：水玻璃类材料构造根据下列单位提供的技术资料编制：中冶集团建筑研究总院北京冶建新技术公司KP1、CB-01型及YJ密实钠水玻璃类沁阳市太华防腐材料厂TJXC型
成都海志防腐蚀工程有限公司KP1型沁阳市平原胶泥厂PJXC型
5.20~80厚C20细石混
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
耐酸面砖楼地面（挤缝）
1.适用范围见附录4
2.胶泥配合比见附录
9、10、11
3.隔离层有：
a.两层沥青玻璃布油毡
b.3厚SBS改性沥青卷材
C.1.5厚三元乙丙卷材
d.1.5厚聚氨酯涂层
e.1厚聚乙烯丙纶卷材
f.1厚树脂玻璃钢
4.找坡层坡度2%，
r20~180厚（按3m坡
长），平均厚50
5.室外地面D1=150
室内地面D1-120
图集号
审核顾伯岳距伯岳校对郭大力设计王博博页
08J333
RRRNRR
KRRRRR
注：耐酸缸砖构造根据宜兴市同里非金属设备有限公司提供的技术资料编制。不饱和聚酯树脂类材料构造数据根据下列单位提供的技术资料编制：华东理工大学华昌聚合物公司
上海富晨化工有限公司
上纬（上海）精细化工有限公司构
1.耐酸面砖用双酚A型不饱和聚酯胶泥铺砌，缝宽2~3
2.4~6厚双酚A型不饱和聚酯胶泥结合层3. 隔离层f、e或d
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数≥0.9
5.20~80厚C20细石混
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
1.耐酸面砖用二甲苯型不饱和聚酯胶泥铺砌，缝宽2~3
2.4～6厚二甲苯型不饱和聚酯胶泥结合层3.隔离层f、e或d
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层P
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数≥0.9
5.20W86厚c20细石混
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
1.耐酸面砖用间苯型不饱和聚酯胶泥铺砌，缝宽2～3
2.4~6厚间苯型不饱和聚酯胶泥结合层3. 隔离层f、e或d
4.20厚1：2水泥砂浆找平层
5.120厚C20混凝土垫层
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数>0.9
5.20~80厚C20细石混
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
耐酸面砖楼地面（挤缝）
1.适用范围见附录4
2.胶泥配合比见附录8
3.隔离层有：
a.两层沥青玻璃布油毡
b.3厚SBS改性沥青卷材
C.1.5厚三元乙丙卷材
d.1.5厚聚氨酯涂层
e.1厚聚乙烯丙纶卷材
f.1厚树脂玻璃钢
4.找坡层坡度2%，
20~80厚（按3m坡
r长平均厚50
5.室外地面D1=150
室内地面D1=120
图集号
审核顾伯岳经伯岳校对程稷稻设计王博将页
08J333
eeeeeeeee
IRRRRRR
RNRRRRA
RRRRRR
注：环氧乙烯基酯树脂类材料构造根据下列单位提供的技术资料编制：华东理工大学华昌聚合物公司
上纬（上海）精细化工有限公司上海富晨化工有限公司
1.耐酸面砖用邻苯型不饱和聚酯胶泥铺砌，缝宽2~3
2.4~6厚邻苯型聚酯胶泥结合层
3. 隔离层f、e或d
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数≥0.9
5.20~80厚C20细石混
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
1.耐酸面砖用乙烯基酯胶泥铺砌，缝宽2~32.4~6厚乙烯基酯胶泥结合层
3. 隔离层f、e或d
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层tp5.20W80厚c20细右混C6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数≥0.9
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
1.耐酸面砖用酚醛胶泥铺砌，缝宽2~32.4~6厚酚醛胶泥结合层
3.隔离层f、e或d
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数>0.9
5.20~80厚C20细石混
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
耐酸面砖楼地面（挤缝）
1.适用范围见附录4
2.胶泥配合比见附录7，
3. 隔离层有：
a.两层沥青玻璃布油毡
b.3厚SBS改性沥青卷材
c.1.5厚三元乙丙卷材
d.1.5厚聚氨酯涂层
e.1厚聚乙烯丙纶卷材
f.1厚树脂玻璃钢
4.找坡层坡度2%，
20~80厚（按3m坡
长七平均厚50
5.室外地面D1=150
室内地面D1=120
图集号
审核顾伯岳颂但岳校对程稷汽设计王博博页
08J333
L=-175
IRIRINRN
NRRRNN
1.耐酸面砖用氯丁胶乳水泥砂浆铺砌，缝宽4～62.4~6厚氯丁胶乳水泥砂浆结合层3.隔离层e或d
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数≥0.9
5.20～~80厚C20细石混
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
1.耐酸面砖用聚丙烯酸酯水泥砂浆铺砌，缝宽4~62.4～6厚聚丙烯酸酯水泥砂浆结合层3.隔离层e或d
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝+热层七P15.20W80厚C20细右混6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数>0.9
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
1.耐酸面砖用环氧乳液水泥砂浆铺砌，缝宽4～62.4～6厚环氧乳液水泥砂浆结合层3.隔离层e或d
4.20厚1:2水泥砂浆找平层
5.120厚C20混凝土垫层
6.0.2厚塑料薄膜
7.基土找坡夯实，
夯实系数>0.9
注：耐酸缸砖构造根据宜兴市同里非金属设备有限公司提供的技术资料编制5.20~80厚C20细石混
凝土找坡层
6.现浇楼板或预制楼板
之现浇叠合层
耐酸面砖楼地面（挤缝）
1.适用范围见附录4
2.胶泥配合比见附录12
3.隔离层有：
a.两层沥青玻璃布油毡
b.3厚SBS改性沥青卷材
c.1.5厚三元乙丙卷材
d.1.5厚聚氨酯涂层
e.1厚聚乙烯丙纶卷材
f.1厚树脂玻璃钢
4.找坡层坡度2%，
20～80厚（按3m坡
长）平均厚50
5.室外地面D1-150
室内地面D1=120
图集号
审核顾伯岳伯岳校对张辛集平设计王博楼页
08J333
