- 您的位置:
- 标准下载网 >>
- 标准图集 >>
- 建筑 >>
- 16CJ40-10建筑防水系统构造(十)

【16CJ40-10】 建筑防水系统构造(十)
本网站 发布时间:
2024-10-31 10:38:22
- 16CJ40-10
- 现行
图集号:
16CJ40-10
图集名称:
建筑防水系统构造(十)
图集类别:
建筑
标准状态:
现行-
发布日期:
2017-11-22 -
实施日期:
2016-04-01 下载格式:
pdf zip
替代情况:
代替标准号:-

点击下载
标准简介:
16CJ40-10《建筑防水系统构造(十)》国家建筑标准设计参考图集是以广东赛力克防水材料股份有限公司的防水系统和防水材料在建筑防水工程中的应用技术为依据编制的。图集内容主要包括:说明、材料介绍及性能指标、材料选用表、各使用部位构造做法及相关构造节点详图。图集条理清楚,选用方便,能满足设计和施工的需要。 该图集适用于全国各地区民用建筑及工业建筑的平屋面、坡屋面、种植屋面、地下室、管廊、地铁和隧道的防水设计与施工。

部分标准内容:

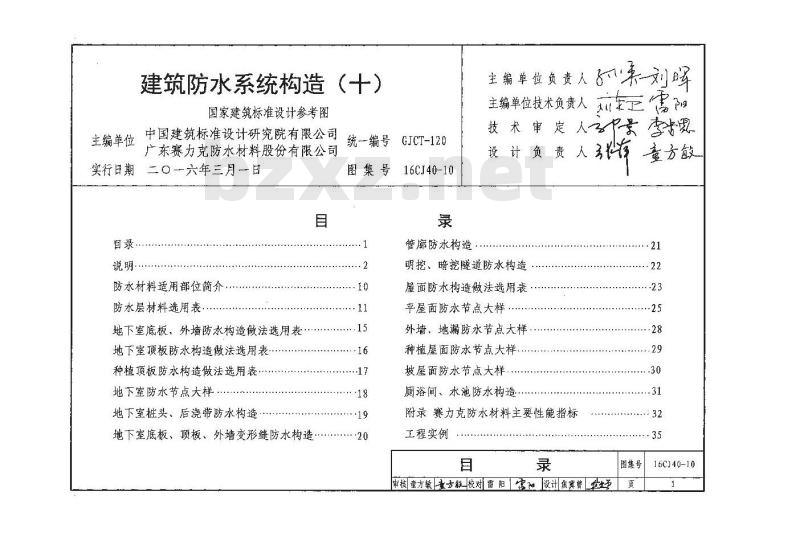

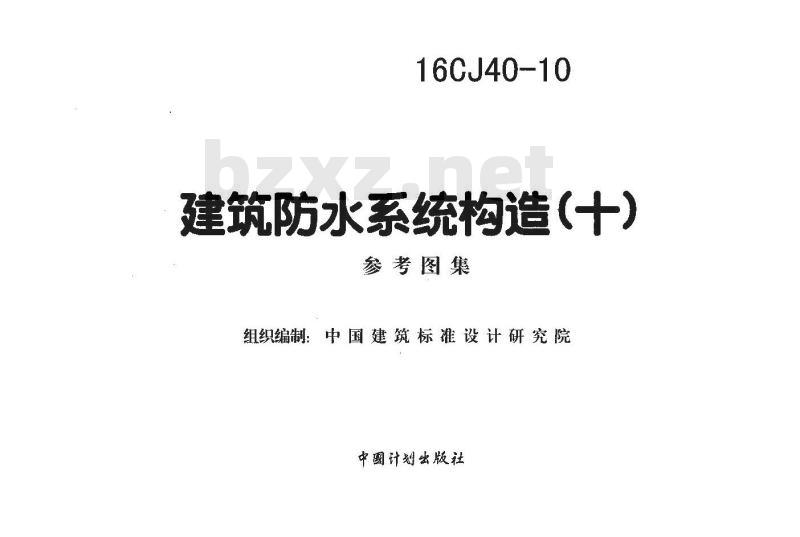

16CJ40-10
建筑防水系统构造(十)
参考图集
组织编制:中国建筑标准设计研究院中國计划出版社
建筑防水系统构造(十)
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司统一编号GJCT-120
主编单位
广东赛力克防水材料股份有限公司实行日期二〇一六年三月一日
说明.
防水材料适用部位简介,
防水层材料选用表:
地下室底板、外墙防水构造做法选用表·地下室顶板防水构造做法选用表种植顶板防水构造做法选用表·地下室防水节点大样
地下室桩头、后浇带防水构造
地下室底板、顶板、外墙变形缝防水构造.图集号
16CJ40-10
管廊防水构造
主编单位负责人8来刘晖
主编单位技术负责人
技术审定人景
设计负责人童方敏
明挖、暗挖隧道防水构造
屋面防水构造做法选用表,
平屋面防水节点大样
外墙、地漏防水节点大样
种植屋面防水节点大样
坡屋面防水节点大样,
厕浴间、水池防水构梅造
附录赛力克防水材料主要性能指标工程实例
审核童方教方教校对雷阳管设计集冀曾场·22
图集号
16C140-10wwW.bzxz.Net

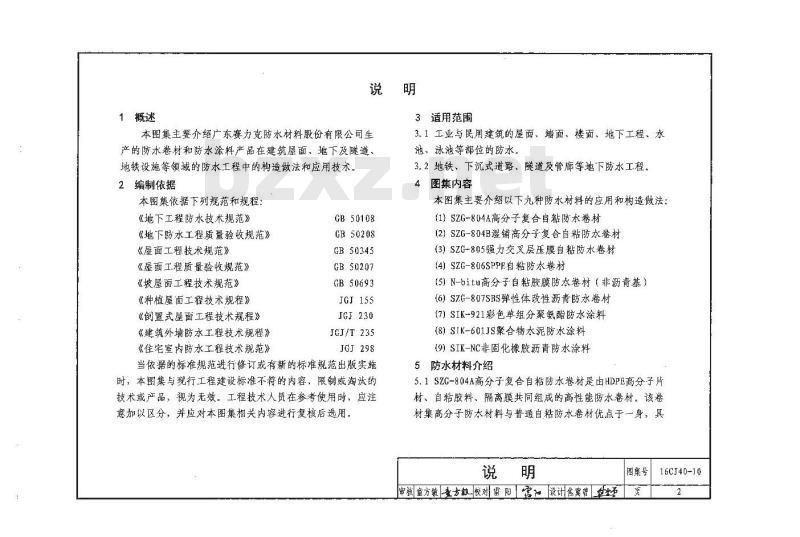

3适用范围
本图集主要介绍广东赛力克防水材料股份有限公司生产的防水卷材和防水涂料产品在建筑屋面、地下及隧道、地铁设施等领域的防水工程中的构造做法和应用技术。2编制依据
本图集依据下列规范和规程:
《地下工程防水技术规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《面工程质量验收规范》
《坡屋而工程技术规范》
《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《建筑外墙防水工程技术规程》《住宅室内防水工程技术规范》GB 50108
CB50208
GB50345
GB50207
GB50693
JGJ155
JGJ230
JGJ/T 235
JGJ298
当依据的标准规范进行修订或有新的标准规范出版实施时,本图集与现行工程建设标准不符的内容,限制或淘汰的技术或产品,视为无效。工程技术人员在参考使用时,应注意加以区分,并应对本图集相关内容进行复核后选用,3.1工业与民用建筑的屋面、墙面、楼面、地下工程、水池、泳池等部位的防水。
3.2地铁、下沉式道璐、隧道及管廊等地下防水工程。4图集内容
本图集主要介绍以下九种防水材料的应用和构造做法:(1)SZG-804A高分子复合自粘防水卷材(2)SZG-804B湿铺高分子复合自粘防本卷材(3) SZG-805强力交叉层压膜身粘防水卷材(4)SZG-806SPPF自粘防水卷材
(5)N-bitu高分子自粘胶膜防卷材(非沥青基)(6)SZG-807SRS弹性体改性沥青防水卷材(7)SIK-921彩色单组分聚氨酯防水涂料(8)SIK-601JS聚合物太泥防水涂料(9)SIK-NC非固化橡胶沥青防水涂料5防水材料介绍
5.1SZC-804A高分子复合自粘防水卷材是由HDPE高分子片材、自粘胶料、隔离膜共同组成的高性能防水卷材。该卷材集高分子防水材料与普通自粘防水卷材优点于一身,具说明
图集号
审核童方敏童方故校对雷阳使队设计焦实曾爽
16CJ40-10
有很高的抗穿刺、耐侯,耐高低温,自愈等性能,通过孤铺反粘能实现与混凝卡结椅牢固粘结,有效提高整体防水的河靠性,

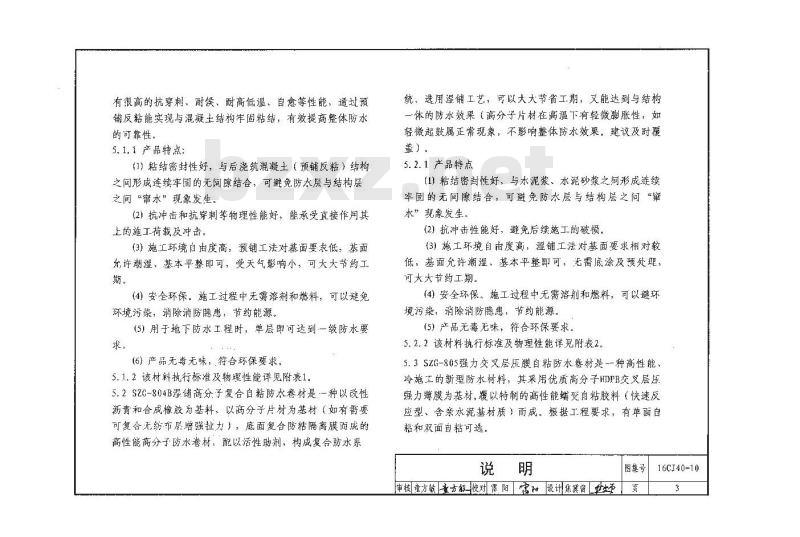

5.1.1产品特点:
(1)粘结密封性好,与后浇筑混凝土(预铺反粘)结构之间形成连续牢固的无间隙结合,可避免防水层与结构层之间“窜水”现象发生。
(2)抗冲击和抗穿刺等物理性能好,能承受直接作用其上的施工荷载及冲击。
(3)施工环境自由度高,预铺工法对基面要求低:基面分许潮湿、基本乎整即可,受天气影响小,可大大节约工期。
(4)安全环保。施工过程中无需溶剂和燃料,可以避免环境污染,消除消防隐患,节约能源。(5)用于地下防水工程时,单层即可达到一级防水要求,
(6)产品无毒无味,符合环保要求。5.1.2该村料执行标准及物理性能详见附表1.5.2 SZ0-804B湿销商分子复合自粘防水卷材是-一种以改性沥青和合成橡胶为基料,以商分子片材为基材(如有要可复合无纺布层增拉力,底面复合防粘隔离膜而成的高性能高分子防水卷材,配以活性助剂,构成复合防水系统,选用湿铺工艺,可以大大节省工期,又能达到与结构一体的防水效果(高分子片材在高温下有轻微膨胀性,如轻微起鼓属正常现象,不影响整体防水效果。建议及时覆盖)。
5.2.1产品特点
(1】粘结密封性好,与水泥浆、水泥砂浆之间形成连续牢固的无间隙结合,可避免防水层与结构层之间“窜水”现象发生。
(2)抗冲击性能好,避免后续施工的破损。(3)施工环境自由度高,湿铺工法对基面要求相对较低,基面允许潮湿、基本平整即可,无需底涂及预处,可大大节约工期。
(4)安全环保。施工.过程中无需溶剂和燃料,可以避环境污染,消除消防隐惠,节约能源。(5)产品无毒无味,符合环保要求。5.2.2该材料执行标准及物理性能详见附表2。5.3SZG-805强力交叉层压膜自粘防水.卷材是--种高性能、冷施二的新型防水材料,其采用优质高分子HDPB交叉层压强力薄膜为基材,覆以特制的商性能蠕变自粘胶料(快速反应型、含亲水泥基质)而成。根据工程要求,有单面自粘和双面自粘可选。
审核 童方敏童方鼓校对需阳富队设计焦旗曾世图集号
16CJ40-10
5.3.1产品特点

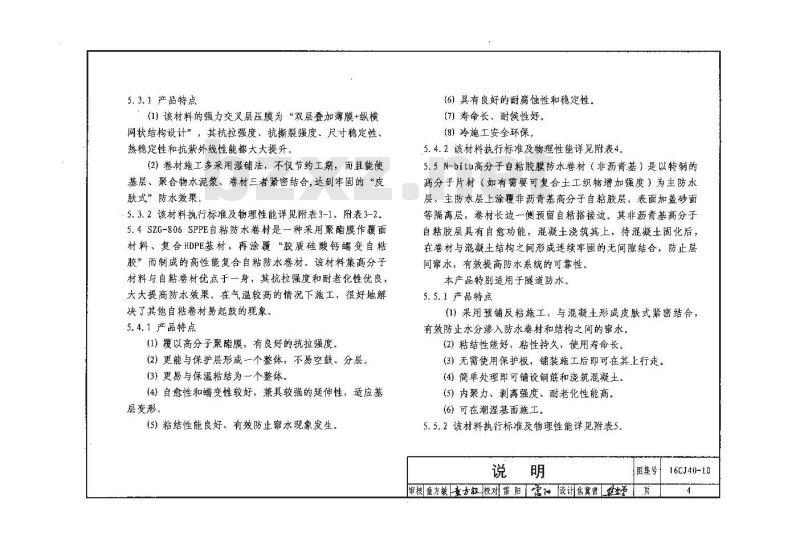

(1)该材料的强力交叉层压膜为“双层叠加薄膜+纵横网状结构设计”,其抗拉强度、抗撕裂强度、尺寸稳定性、热稳定性和抗紫外线性能都大大提升。(2)卷材施工多采用湿铺法,不仅节约工期,而且能使基层、聚合物水泥浆、卷材三者紧密结合,达到牢固的“皮肤式”防水效果。
5.3.2该材料执行标准及物理性能详见附表3-1、附表3-2。5. 4 SZG-806 SPPE自粘防水卷材是一种采用聚酯膜作覆面材料、复合HDPE基材,再涂覆“胶质硅酸钙变自粘胶”而制成的高性能复合自粘水卷材。该材料集商分子材料与自粘卷材优点于一身,其抗拉强度和耐老化性优良:大大提高防水效果,在气温较离的情况下施工,很好地解决了其他自粘卷材易起鼓的现象。5.4.1产品特点
(1)覆以高分子酯膜,有良好的抗拉强度。(2)更能与保护层形成-一个整体,不易空鼓、分层。(3)更易与保温粘结为一个整体。(4)自愈性和蠕变性较好,兼具较强的延伸性,适应基层变形。
(5)粘结性能良好,有效防止窜水现象发生。(6)具有良好的耐腐蚀性和稳定性。(7)寿命长、耐候性好。
(8)冷施工安全环保。
5.4. 2 该材料执行标准及物理性能详见附表4。5.5N-bitu高分子自粘胶膜防水卷材(非沥青基)是以特制的高分子片材(如有需要可复合土工织物增加强度)为主防水层,主防水层上涂覆非沥青基高分子自粘胶层,表面加盖砂面等隔离层,卷材长边一侧预留自粘搭接边。其非沥青基高分子自粘胶层具有自愈功能,混凝土浇筑其上,待混凝土固化后,在卷材与滤凝土结构之闻形成连续牢固的无间隙结合,防止层间窜水,有效提商防水系统的可靠性。本产品特别适用于隧道防水。
5.5.1产品特点
(1)采用预铺反粘施工,与混凝土形成皮肤式紧密结合,有效防止水分渗入防水卷材和结构之间的窜水。(2)粘结性能好,粘性持久,使用寿命长。(3)无需使用保护板,铺装施工后即可在其上行走。(4)简单处理即可铺设钢筋和浇筑混凝土。(S)内聚力、剥离强度、耐老化性能高。(6)可在潮湿基面施工。
5.5.2该材料执行标准及物理性能详见附表5说明
图集号
审核童方敏主方缺校对雷阳利设计焦翼曾型经页16CJ40-10
5,6 SZG-807 SBS弹性体改性沥青防水卷树是以聚酯毡玻纤毡或玻纤增强聚酯毡为胎基,以苯乙烯-丁二烯-苯乙烯(SBS)热塑性弹性体改性沥青为浸渍和涂盖材料,两面覆以隔离材料制成的防水卷材。按使用功能不同,分为SZG-807SBSA改性沥青防水卷材和SZG-807SBSB改性沥青耐根穿刺防水卷材。
5.6.1产品特点
(1]真有优异的耐低温性能,特别适用于寒冷地区(2)卷材综合性能良好,应用广泛。5.6.2该材料执行标准及物理性能详见附表6。5.7 SIK-921 彩色单组分聚氨酯防水涂料是以异氰酸酯、聚醚为主要原料,配以各种助剂制成的反应型柔性单组分彩色防水涂料。
5.7.1产品特点
(1)产品高强度、高延伸率、高固含量、粘结力强。(2)无刷痕,延伸性好,能克服基层开裂带来的渗。(3)常温施工,操作简便,无毒无害,耐候性、尉老化性能优异。
(4)可根据施工环境条件生产靠吸收空气中水分固化的湿圈化和直接加水固化的水固化两种聚氨酯防水涂料,以满足工程的要.
(5)单组分包装:开桶即用,施工方便,避免了施工过程中两种或两种以上物料配合比例计量不当面引起质量的不稳定,保证了产品质量稳定和工程的防水效果。5. 7. 2 该材料执,行标准及物理性能详见附表7。5. 8 SIK-601 JS聚合物水泥防水涂料是由高性能的有机高分子丙烯酸乳液和改性无机粉料两组分结合而成,产品按物理力学性能分为 I型、I型和Ⅱ型,5. 8. 1 产品特点
(1)产品为水性防水涂料,无毒、无害、无污染,使用安全放心。
(2)能在潮湿(无明水)或者干煤的基层上直接施工。(3)粘结力强,能与水泥砂浆等多种基层材料牢固粘结。(4)形成的防水涂膜强度高、耐候性好。(5)可用作胶粘剂及外墙防水。防潮用。5.8.2该材料执行标准及物理性能详见附表8.5.9SIE-NC非固化橡胶沥青防水涂料是一种由优质橡胶,沥青、功能性高分子改性剂及特种添加剂经优化混合制成,在应用状态下长期保持粘性旁状体的防水涂料。该产品通过现场加热成流态,刮涂于基层,形成粘结力强、蠕变和自愈功能优异的防太层。同时,蠕变性材料的黏滞性使其能够很好地封闭基层的毛细孔和裂缝,解决了防水层的窜水难题;它既能作为独立的防水层,也可与防水卷材形成复合防水层。
审核童方敏童方裁校鸡雷阳「害队设计焦冀曾|世图集号
16CJ40-10
5.9,1产品特点
(1)持久的粘结性能。材料施工后始终保持精性。(2)优异的蠕变性能。长期具有蠕变性,确保材料对基层的持久密封。
(3)极佳的自愈合性。施工时即使出现防水层破损也能自行修复,保持完整的防水层,有效阻止窜水。(4)双重功能。不仅仅是一-道防水层,也是一道优异的粘结层。
(5)施工简单,适用范围广,受环境影响小。常温和低温环境均可施工,施工时可以选择涂刮或喷涂,短时间便达到粘结强度,能在潮湿基层施工,提商施工效率。(6)优异的耐化学腐蚀性
5.9.2该材料执行标准及物理性能详见附表9。6施工方法及注意事项
6.1 SZG-804B、SZC-805和SZG-806可采用凝铺或于铺法施工,阴雨天气优先采用湿铺法施工;SZG-804A和N-bitu可采用预铺和湿铺法施工
6. 1. 1 于铺法基本工艺流程:基层检查验收→涂刷基层处理剂→定位、弹线→阴阳角、节点部位铺贴卷材附加层→铺贴大面卷材→搭接→辑压→卷材收头、密封、检查验收6.1. 2 湿铺法基本_工艺流程和施工步骤:(1)基本工艺流程:清理基层→涂刮水泥浆 →节点处理(附加增强层及各类管道口,桩头等)→铺贴自粘卷材→ 搭接 → 辊压 → 收头 →组织验收。(2)施工步骤;
8.自粘卷材采用湿铺法施工方法,可直接在潮湿(无明水)的基层上施工,采用水泥浆(必要时掺入建筑胶)作为粘接层,使卷材与基层牢固地粘结在一起。b.干燥的基层需洒水湿润。
c.用刮板将拌制好的水泥浆均匀地涂刮在基层上,间时将卷材铺贴到已摊铺好的水泥浆上。e.卷材每铺贴两幅后,将先铺贴的一幅卷材用专用压辊缓缓压乎。
f.两幅卷材搭接时只须撕开预留的搭接粘贴即可,采用密封材料封边。
g.待自粘卷材防水层铺贴完毕经验收合格后,即可进行下一道工序的施工。
6.1.3预铺法基本工艺流程:预铺法用于地下室底板、侧墙外防内贴的施工。
(1)地下室底板施工:清理基层→卷材定位弹线→铺设自粘卷材→卷材搭接处理→节点施工→自检→验收→揭卷材隔离膜绑扎钢筋→浇注混疑土。说明
图集号
窗核童方敏方教校对雷阳健队设训焦嘴普页16CJ40-10
(2)侧墙外防内黏施工:安装立面支撑→检查、清理立面基面-卷材定位弹线→铺设自粘卷材→做卷材机围定→卷材搭接处理→节点施工→自检→验收→揭卷材隔离膜一绑扎钢筋一浇筑混凝土。
(3)施工步骤
a.检查验收基层后对基面进行清理,b.采用在基层上弹出卷材铺贴控制线,水平采用拉铺法(侧墙采用挂铺法)铺贴大面积自粘卷材:在拉(挂)铺卷材时,应随时注意与基准线对齐,拉铺速度不宜过快,以免出现偏差难以纠正。交互搭接时应对准搭接控制线,搭接宽度应按设计要求。
c.卷材铺贴完成后,将卷材迎水面外露搭接缝及构对浮弱的部位(管道包襄,异形部位卷材剪裁较多的俏况)进行密封处理,
d,防水层施工完毕并验收后应尽快进行下道工序施工,防止卷材因长时间曝晒发生起鼓现象,通常应在防水层完成后24h内隐蔽,
6. 1.4 注烹靠项:
(1)卷材防水层的搭接缝应粘(焊)接牢固,蹈封严密不得有皱。翘逆和鼓泡等缺陷。(2)卷材搭按宽度的允许偏差为10mm3]施工的战品保护是膀水工程成败的关键,为确保虏水工程达到理想的效果,对于成品保护必须特别注意,(4)在防水层施工中或防水层已完成而保护层未完成时,是成品保护的最关键时期。在此其间:严禁尖锐物体撞击扎伤防态层。
(5)防水层施工完毕后,严禁在防水层上意开洞或钻孔安装机器设备。如不得尸必须在防水层上开洞、钻孔的,必须先征得项目方同意,并安排妥善的修补工作。6.2 SZG-807 SBS弹性体改性沥青防水卷材的施工:6.2.1施工方法:卷材与基层和卷材与卷材的粘按,可采用热熔法、冷粘法、热粘法。屋面工程也可采用冷粘和热熔复合方法。采用热熔法施工时,卷材厚度必须大于3mm,采用冷粘法时,冷胶粘剂厚度宜为0. 5 ~1血m。6.2.2基层处理:防水基层应平整、坚实、充分干燥,细部结构符合相关规范和设计要求。6.2.3细部构造节点:一-般细部如两面阴阳角、天沟、变形缝等部位按相关规范增贴--层附加卷材;复杂纽部如雨水口。管道根等部位宜为涂膜附加防水层,以形成卷材、涂膜和密封材料构成的复合防水层。6.2.4一般部位附加层卷材满粘于基层,应力集中部位和变形缝部位应空铺。
图集号
净核童方敏童方教校对雷服生设计焦货管页16CJ40-10
6.3SIK-921彩色单组分聚氨醋防水涂料产品施工要点:6.3.1基面处理:基面要求平整、牢固、干净、无明水、无渗漏,凹凸不平及裂缝处必须先找平,渗漏处须先进行堵漏处理,阴阳角应做成圆弧角。基面验收合格后进行涂料施工。
6.3.2细部节点处理:阴阳角、管根部、变形缝等基础细部,应先进行附加防水层施工,可增涂1~2遍涂料,如加辅胎体增强材料时一定要浸透,变形缝部位应先铺一层聚酯无纺布再涂涂料形成附加层空铺的构造。6.3.3涂覆用橡胶或塑料刮板均匀涂布,要求厚度一致。每遍厚度--般为0. 5mm~0. 8mml,宜分3~4遍涂布,再次涂刷应在前次涂料表干后进行。
6.4SIK-601JS聚合物水泥防水涂料产品施工:6.4.1基面处理:基面要求平整、年固、千净、无明水,凹凸不平及裂缝处必须先找平,阴阳角应做成圆孤角。6. 4. 2 配制底涂: I型按液料:粉料:水=1 : 2: 0. 3(重量比);先在液料中加水,用搅拌器(每分钟350~450转)边搅拌边缓慢加入粉料,之后充分搅拌均直至料中不含团粒后施工。
6. 4. 3 配制涂料; I 型按液料 : 粉料=1 : 1. 2 (重量比);Ⅱ型按液料:粉料=1:1.5(重量比);用搅拌器(每分钟350~450转)边拌边缓慢加入粉料,之后充分搅拌均勾直至料中不含团粒(搅拌时闻3~5分钟左右)即可施工。
6.4.4涂覆:用滚筒或刷子涂覆,根据设计要求,按照薄涂多遍逐层施工。各层之间的时间隔以前一层涂膜干固不粘手为准(在温度为20℃的露天条件下,不上人施工约需3h;上人施工约需5h),保护层的施工在最后一道防水层实干后进行。
6.5 SIK-NC非固化橡胶沥青防水涂料施工:6.5.1 工艺流程:基层处理→细部处理 →喷涂/刮涂施工→铺贴卷材/铺黏增强材料→质量检查→质量验收→保护层施工
b.5.2基层表面应平整、坚实、无明水,施工前尽量将基层浮灰清扫于净。
6.5.3阴阳角、乎面与立面的转角处应该抹成圆孤,圆孤半径应为40~50mm,厚度宜为2mm。6.5.4刮涂施工。利用专业设备将熔融的涂料按厚度要求,用刮板刮涂均匀,满刮不底。若配套卷材施工,则应尽快完成卷材铺设以保证施工最佳质量,搭接缝处应用热熔涂料粘结。
6.5.5喷涂施工。打开加热料罐,将预热脱桶后的材料倒入料罐中加热,待涂料整体温度达到可喷涂状态时(120℃),用专用喷涂设备均勾地喷涂非固化橡胶沥青防水涂料:喷说明
图集号
审核童方敏方校对雷阳寓设计焦翼曾丝页16CJ40-10
涂时可根据设计厚度调换不同喷枪,喷涂压力和喷枪往复摆动的频率要固定,从而有效控制涂层厚度。防水层一次成型,厚度根据设计要求。喷涂完一定面积后,在铺贴卷材(或增强材料)前采用针测法检测涂层厚度。若厚度不达标或局部需要强化,可以手工涂刮的方式补充,喷涂施工宜分段分区域完成。喷涂后,及时覆盖防水卷材(或增强材料),避免现场中过多的灰尘粘结于涂料表层而降低涂料的粘结性。
6.5.6铺贴卷材:将卷材铺贴于已施工完成的非固化橡化沥青防水涂料表面,要求铺贴顺直、平整、无褶皱。卷材搭接宽度为70mm~100mm,搭接部位采用冷粘形式,将非固化橡化沥青防水涂料刮涂于卷材搭接度范围内,搭接卷材后需要压辐滚压。
6.5.7保护层施工。质量验收合格,即可进行保护层的施工,按设计要求做相应的混凝土或水泥砂浆保护层。7其他
7.1 本图集中除注明单位者外,其他均以毫米(m)为单位。7.2其他未尽事宜,均应按照国家现行标准执行。7.3本图集根据广东赛力克防水材料股份有限公司提供的技术资料编制,图集的解释由该公司负责。8详图索引方法
16CJ60-10
-防水做法编号
一页次
16CJ60-10/
节点构造编号
图集号
审核童方级童方能校难霞阳设训焦尊曾资
16CJ40-10
水材料名称
SZG-804A高分子复合自粘防太卷材SZG-804B湿铺高分子复合自粘防水卷材SZG-805强力交叉层压膜自粘防水卷材SZG-806SPPE自粘防水卷材
N-bitu高分子自粘胶膜防水卷材(非溉青基)SZG-807SBS A弹性体改性沥背防衣卷材SZG-807SBSB弹性体改性沥青防太卷材(耐根穿刺)
SIK-921彩色单组分聚氨酯防水涂料SIK-601JS聚合物水泥防水涂料
SIK-NC非固化橡胶沥青防水涂料防水材料适用部位简介
幅宽·
1.7mm(片材1.2mm)
2. 0mm(片1. 5m)
1. 2mm、1. 5mm
1.2mm、1.5mm
1. 2m、1.5mm
1. 2mm、1. Smm
1. 7mm、2. 0mm
3. Omm、4. 0mm
25kg/桶
液料20kg/桶
15m~25m
15m~25m
15m~25m
15m~25m
15m-25m
(涂膜1, 0mm时,每平米
用量约为1. 5 ~ 1. 8kg )
(涂膜1. 0m时,每平米
用量约为1. 5-1. 9kg
粉料24(30)kg/袋
液料20kg/桶
(厚度宜为2mm,每平米
用量约为2.5kg)
注:1. 防水卷材用于耐根穿刺防水层时,应出具防水卷材应用性能检测告。2.表示适用部位;★表示适用部位优先推荐。地
适用部位
防水材料适用部位简介
图集号
审校童方敏童方教校对雷附富“设计焦冀曾页
16CJ40-10
索引号
J31-11
防水层材料
≥1.7厚SZG-8041高分子复合自粘防水卷材地下室防水层材料选用表(一级)索引
$1.2N-bilu高分子自粘胶膜防水卷材(非沥青基)()1.5淳SZC-804B湿铺高分子-复合自粘防水卷材②1.5厚SZG-804B湿铺高分-子复舍自粘防水卷材①1.5厚SZG-805强力交叉层压膜自粘防水卷材②≥1.5厚S7C-805强力交叉层压膜自粘防水卷材①1.5厚SZ(I-806SPPE有粘防水卷材②1.5厚SZG-806SPPE自粘防水券材①>3.0厚SZC-807SBS A弹性体改性沥青防水卷材②3.0厚S%C-807SISA弹性体改性青防水卷材①1.5厚SZG-804B湿铺高分子复合自粘防水卷材②1.5厚SZG-80S强力交叉层压膜自粘防水卷材(1.5厚SZG-804B湿铺高分子复合自粘防水卷材②≥1.5厚SZC-806SPPB自粘防水卷材(i)1. 5厚SZG-805强力交叉层压膜自粘防水卷材②≥1.5厚SZG-806SPP自粘防水卷材()≥1.5厚S2G-804B凝铺高分子复合自粘防衣卷材(2 >1.5,厚S[K-921彩色单组分聚氨酯防水涂料①≥1.5厚SZG-804B凝铺高分子复合白粘防卷材②2.0厚SIK-NC非固化橡胶沥青防水涂料訪水层材料
1①1.5厚SZC-805强力交叉层压膜自粘防水卷②1.5厚STK-921彩色单组分聚氯酵防水涂料①1.5厚SZC-805强力交叉层压膜自粘防水卷材D1-13
②≥2.U厚SIK-NC非固化橡胶沥青防水涂料D1-14
索引号
①≥1.5厚SZG-806SPPE自粘防水卷材②1.5厚STK-921彩色单组分聚氨酯防水涂料①1.5原SG-806SPPE自粘防太卷材②2.0厚STK-NC非固化橡胶沥青防水涂料①3.0厚SZG-807SBSA弹性体改性沥青防水卷材①$1.S厚SIK-921彩色单组分聚氧酯防水涂料①>3.0厚SZG-807SBS A弹性体改性沥青防水卷②≥2. 0厚SJK-NC非固化橡胶溺素防水涂料地下室防水层材料选用表(二级)防水层材料
2.0淳-SZG-804B湿铺分子复合自粘防太卷材>2.0厚SZG-805强力交叉层压膜自粘防水卷材》2.0厚SZG-806SPPE自粘防水卷材≥4.0厚S7.G-807SBS弹性体改性沥清防水卷材>2.0厚STK-921彩色单绚分聚氨酯防水涂料防水层材料选用表
审核童方缺豪方能校对雷阳喷设计焦媒尊社场图集号
16C40-10
小提示:此图内容仅展示完整标准图集里的部分截取内容,若需要完整标准请到上方自行免费下载完整图集包。
建筑防水系统构造(十)
参考图集
组织编制:中国建筑标准设计研究院中國计划出版社
建筑防水系统构造(十)
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司统一编号GJCT-120
主编单位
广东赛力克防水材料股份有限公司实行日期二〇一六年三月一日
说明.
防水材料适用部位简介,
防水层材料选用表:
地下室底板、外墙防水构造做法选用表·地下室顶板防水构造做法选用表种植顶板防水构造做法选用表·地下室防水节点大样
地下室桩头、后浇带防水构造
地下室底板、顶板、外墙变形缝防水构造.图集号
16CJ40-10
管廊防水构造
主编单位负责人8来刘晖
主编单位技术负责人
技术审定人景
设计负责人童方敏
明挖、暗挖隧道防水构造
屋面防水构造做法选用表,
平屋面防水节点大样
外墙、地漏防水节点大样
种植屋面防水节点大样
坡屋面防水节点大样,
厕浴间、水池防水构梅造
附录赛力克防水材料主要性能指标工程实例
审核童方教方教校对雷阳管设计集冀曾场·22
图集号
16C140-10wwW.bzxz.Net
3适用范围
本图集主要介绍广东赛力克防水材料股份有限公司生产的防水卷材和防水涂料产品在建筑屋面、地下及隧道、地铁设施等领域的防水工程中的构造做法和应用技术。2编制依据
本图集依据下列规范和规程:
《地下工程防水技术规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《面工程质量验收规范》
《坡屋而工程技术规范》
《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《建筑外墙防水工程技术规程》《住宅室内防水工程技术规范》GB 50108
CB50208
GB50345
GB50207
GB50693
JGJ155
JGJ230
JGJ/T 235
JGJ298
当依据的标准规范进行修订或有新的标准规范出版实施时,本图集与现行工程建设标准不符的内容,限制或淘汰的技术或产品,视为无效。工程技术人员在参考使用时,应注意加以区分,并应对本图集相关内容进行复核后选用,3.1工业与民用建筑的屋面、墙面、楼面、地下工程、水池、泳池等部位的防水。
3.2地铁、下沉式道璐、隧道及管廊等地下防水工程。4图集内容
本图集主要介绍以下九种防水材料的应用和构造做法:(1)SZG-804A高分子复合自粘防水卷材(2)SZG-804B湿铺高分子复合自粘防本卷材(3) SZG-805强力交叉层压膜身粘防水卷材(4)SZG-806SPPF自粘防水卷材
(5)N-bitu高分子自粘胶膜防卷材(非沥青基)(6)SZG-807SRS弹性体改性沥青防水卷材(7)SIK-921彩色单组分聚氨酯防水涂料(8)SIK-601JS聚合物太泥防水涂料(9)SIK-NC非固化橡胶沥青防水涂料5防水材料介绍
5.1SZC-804A高分子复合自粘防水卷材是由HDPE高分子片材、自粘胶料、隔离膜共同组成的高性能防水卷材。该卷材集高分子防水材料与普通自粘防水卷材优点于一身,具说明
图集号
审核童方敏童方故校对雷阳使队设计焦实曾爽
16CJ40-10
有很高的抗穿刺、耐侯,耐高低温,自愈等性能,通过孤铺反粘能实现与混凝卡结椅牢固粘结,有效提高整体防水的河靠性,
5.1.1产品特点:
(1)粘结密封性好,与后浇筑混凝土(预铺反粘)结构之间形成连续牢固的无间隙结合,可避免防水层与结构层之间“窜水”现象发生。
(2)抗冲击和抗穿刺等物理性能好,能承受直接作用其上的施工荷载及冲击。
(3)施工环境自由度高,预铺工法对基面要求低:基面分许潮湿、基本乎整即可,受天气影响小,可大大节约工期。
(4)安全环保。施工过程中无需溶剂和燃料,可以避免环境污染,消除消防隐患,节约能源。(5)用于地下防水工程时,单层即可达到一级防水要求,
(6)产品无毒无味,符合环保要求。5.1.2该村料执行标准及物理性能详见附表1.5.2 SZ0-804B湿销商分子复合自粘防水卷材是-一种以改性沥青和合成橡胶为基料,以商分子片材为基材(如有要可复合无纺布层增拉力,底面复合防粘隔离膜而成的高性能高分子防水卷材,配以活性助剂,构成复合防水系统,选用湿铺工艺,可以大大节省工期,又能达到与结构一体的防水效果(高分子片材在高温下有轻微膨胀性,如轻微起鼓属正常现象,不影响整体防水效果。建议及时覆盖)。
5.2.1产品特点
(1】粘结密封性好,与水泥浆、水泥砂浆之间形成连续牢固的无间隙结合,可避免防水层与结构层之间“窜水”现象发生。
(2)抗冲击性能好,避免后续施工的破损。(3)施工环境自由度高,湿铺工法对基面要求相对较低,基面允许潮湿、基本平整即可,无需底涂及预处,可大大节约工期。
(4)安全环保。施工.过程中无需溶剂和燃料,可以避环境污染,消除消防隐惠,节约能源。(5)产品无毒无味,符合环保要求。5.2.2该材料执行标准及物理性能详见附表2。5.3SZG-805强力交叉层压膜自粘防水.卷材是--种高性能、冷施二的新型防水材料,其采用优质高分子HDPB交叉层压强力薄膜为基材,覆以特制的商性能蠕变自粘胶料(快速反应型、含亲水泥基质)而成。根据工程要求,有单面自粘和双面自粘可选。
审核 童方敏童方鼓校对需阳富队设计焦旗曾世图集号
16CJ40-10
5.3.1产品特点
(1)该材料的强力交叉层压膜为“双层叠加薄膜+纵横网状结构设计”,其抗拉强度、抗撕裂强度、尺寸稳定性、热稳定性和抗紫外线性能都大大提升。(2)卷材施工多采用湿铺法,不仅节约工期,而且能使基层、聚合物水泥浆、卷材三者紧密结合,达到牢固的“皮肤式”防水效果。
5.3.2该材料执行标准及物理性能详见附表3-1、附表3-2。5. 4 SZG-806 SPPE自粘防水卷材是一种采用聚酯膜作覆面材料、复合HDPE基材,再涂覆“胶质硅酸钙变自粘胶”而制成的高性能复合自粘水卷材。该材料集商分子材料与自粘卷材优点于一身,其抗拉强度和耐老化性优良:大大提高防水效果,在气温较离的情况下施工,很好地解决了其他自粘卷材易起鼓的现象。5.4.1产品特点
(1)覆以高分子酯膜,有良好的抗拉强度。(2)更能与保护层形成-一个整体,不易空鼓、分层。(3)更易与保温粘结为一个整体。(4)自愈性和蠕变性较好,兼具较强的延伸性,适应基层变形。
(5)粘结性能良好,有效防止窜水现象发生。(6)具有良好的耐腐蚀性和稳定性。(7)寿命长、耐候性好。
(8)冷施工安全环保。
5.4. 2 该材料执行标准及物理性能详见附表4。5.5N-bitu高分子自粘胶膜防水卷材(非沥青基)是以特制的高分子片材(如有需要可复合土工织物增加强度)为主防水层,主防水层上涂覆非沥青基高分子自粘胶层,表面加盖砂面等隔离层,卷材长边一侧预留自粘搭接边。其非沥青基高分子自粘胶层具有自愈功能,混凝土浇筑其上,待混凝土固化后,在卷材与滤凝土结构之闻形成连续牢固的无间隙结合,防止层间窜水,有效提商防水系统的可靠性。本产品特别适用于隧道防水。
5.5.1产品特点
(1)采用预铺反粘施工,与混凝土形成皮肤式紧密结合,有效防止水分渗入防水卷材和结构之间的窜水。(2)粘结性能好,粘性持久,使用寿命长。(3)无需使用保护板,铺装施工后即可在其上行走。(4)简单处理即可铺设钢筋和浇筑混凝土。(S)内聚力、剥离强度、耐老化性能高。(6)可在潮湿基面施工。
5.5.2该材料执行标准及物理性能详见附表5说明
图集号
审核童方敏主方缺校对雷阳利设计焦翼曾型经页16CJ40-10
5,6 SZG-807 SBS弹性体改性沥青防水卷树是以聚酯毡玻纤毡或玻纤增强聚酯毡为胎基,以苯乙烯-丁二烯-苯乙烯(SBS)热塑性弹性体改性沥青为浸渍和涂盖材料,两面覆以隔离材料制成的防水卷材。按使用功能不同,分为SZG-807SBSA改性沥青防水卷材和SZG-807SBSB改性沥青耐根穿刺防水卷材。
5.6.1产品特点
(1]真有优异的耐低温性能,特别适用于寒冷地区(2)卷材综合性能良好,应用广泛。5.6.2该材料执行标准及物理性能详见附表6。5.7 SIK-921 彩色单组分聚氨酯防水涂料是以异氰酸酯、聚醚为主要原料,配以各种助剂制成的反应型柔性单组分彩色防水涂料。
5.7.1产品特点
(1)产品高强度、高延伸率、高固含量、粘结力强。(2)无刷痕,延伸性好,能克服基层开裂带来的渗。(3)常温施工,操作简便,无毒无害,耐候性、尉老化性能优异。
(4)可根据施工环境条件生产靠吸收空气中水分固化的湿圈化和直接加水固化的水固化两种聚氨酯防水涂料,以满足工程的要.
(5)单组分包装:开桶即用,施工方便,避免了施工过程中两种或两种以上物料配合比例计量不当面引起质量的不稳定,保证了产品质量稳定和工程的防水效果。5. 7. 2 该材料执,行标准及物理性能详见附表7。5. 8 SIK-601 JS聚合物水泥防水涂料是由高性能的有机高分子丙烯酸乳液和改性无机粉料两组分结合而成,产品按物理力学性能分为 I型、I型和Ⅱ型,5. 8. 1 产品特点
(1)产品为水性防水涂料,无毒、无害、无污染,使用安全放心。
(2)能在潮湿(无明水)或者干煤的基层上直接施工。(3)粘结力强,能与水泥砂浆等多种基层材料牢固粘结。(4)形成的防水涂膜强度高、耐候性好。(5)可用作胶粘剂及外墙防水。防潮用。5.8.2该材料执行标准及物理性能详见附表8.5.9SIE-NC非固化橡胶沥青防水涂料是一种由优质橡胶,沥青、功能性高分子改性剂及特种添加剂经优化混合制成,在应用状态下长期保持粘性旁状体的防水涂料。该产品通过现场加热成流态,刮涂于基层,形成粘结力强、蠕变和自愈功能优异的防太层。同时,蠕变性材料的黏滞性使其能够很好地封闭基层的毛细孔和裂缝,解决了防水层的窜水难题;它既能作为独立的防水层,也可与防水卷材形成复合防水层。
审核童方敏童方裁校鸡雷阳「害队设计焦冀曾|世图集号
16CJ40-10
5.9,1产品特点
(1)持久的粘结性能。材料施工后始终保持精性。(2)优异的蠕变性能。长期具有蠕变性,确保材料对基层的持久密封。
(3)极佳的自愈合性。施工时即使出现防水层破损也能自行修复,保持完整的防水层,有效阻止窜水。(4)双重功能。不仅仅是一-道防水层,也是一道优异的粘结层。
(5)施工简单,适用范围广,受环境影响小。常温和低温环境均可施工,施工时可以选择涂刮或喷涂,短时间便达到粘结强度,能在潮湿基层施工,提商施工效率。(6)优异的耐化学腐蚀性
5.9.2该材料执行标准及物理性能详见附表9。6施工方法及注意事项
6.1 SZG-804B、SZC-805和SZG-806可采用凝铺或于铺法施工,阴雨天气优先采用湿铺法施工;SZG-804A和N-bitu可采用预铺和湿铺法施工
6. 1. 1 于铺法基本工艺流程:基层检查验收→涂刷基层处理剂→定位、弹线→阴阳角、节点部位铺贴卷材附加层→铺贴大面卷材→搭接→辑压→卷材收头、密封、检查验收6.1. 2 湿铺法基本_工艺流程和施工步骤:(1)基本工艺流程:清理基层→涂刮水泥浆 →节点处理(附加增强层及各类管道口,桩头等)→铺贴自粘卷材→ 搭接 → 辊压 → 收头 →组织验收。(2)施工步骤;
8.自粘卷材采用湿铺法施工方法,可直接在潮湿(无明水)的基层上施工,采用水泥浆(必要时掺入建筑胶)作为粘接层,使卷材与基层牢固地粘结在一起。b.干燥的基层需洒水湿润。
c.用刮板将拌制好的水泥浆均匀地涂刮在基层上,间时将卷材铺贴到已摊铺好的水泥浆上。e.卷材每铺贴两幅后,将先铺贴的一幅卷材用专用压辊缓缓压乎。
f.两幅卷材搭接时只须撕开预留的搭接粘贴即可,采用密封材料封边。
g.待自粘卷材防水层铺贴完毕经验收合格后,即可进行下一道工序的施工。
6.1.3预铺法基本工艺流程:预铺法用于地下室底板、侧墙外防内贴的施工。
(1)地下室底板施工:清理基层→卷材定位弹线→铺设自粘卷材→卷材搭接处理→节点施工→自检→验收→揭卷材隔离膜绑扎钢筋→浇注混疑土。说明
图集号
窗核童方敏方教校对雷阳健队设训焦嘴普页16CJ40-10
(2)侧墙外防内黏施工:安装立面支撑→检查、清理立面基面-卷材定位弹线→铺设自粘卷材→做卷材机围定→卷材搭接处理→节点施工→自检→验收→揭卷材隔离膜一绑扎钢筋一浇筑混凝土。
(3)施工步骤
a.检查验收基层后对基面进行清理,b.采用在基层上弹出卷材铺贴控制线,水平采用拉铺法(侧墙采用挂铺法)铺贴大面积自粘卷材:在拉(挂)铺卷材时,应随时注意与基准线对齐,拉铺速度不宜过快,以免出现偏差难以纠正。交互搭接时应对准搭接控制线,搭接宽度应按设计要求。
c.卷材铺贴完成后,将卷材迎水面外露搭接缝及构对浮弱的部位(管道包襄,异形部位卷材剪裁较多的俏况)进行密封处理,
d,防水层施工完毕并验收后应尽快进行下道工序施工,防止卷材因长时间曝晒发生起鼓现象,通常应在防水层完成后24h内隐蔽,
6. 1.4 注烹靠项:
(1)卷材防水层的搭接缝应粘(焊)接牢固,蹈封严密不得有皱。翘逆和鼓泡等缺陷。(2)卷材搭按宽度的允许偏差为10mm3]施工的战品保护是膀水工程成败的关键,为确保虏水工程达到理想的效果,对于成品保护必须特别注意,(4)在防水层施工中或防水层已完成而保护层未完成时,是成品保护的最关键时期。在此其间:严禁尖锐物体撞击扎伤防态层。
(5)防水层施工完毕后,严禁在防水层上意开洞或钻孔安装机器设备。如不得尸必须在防水层上开洞、钻孔的,必须先征得项目方同意,并安排妥善的修补工作。6.2 SZG-807 SBS弹性体改性沥青防水卷材的施工:6.2.1施工方法:卷材与基层和卷材与卷材的粘按,可采用热熔法、冷粘法、热粘法。屋面工程也可采用冷粘和热熔复合方法。采用热熔法施工时,卷材厚度必须大于3mm,采用冷粘法时,冷胶粘剂厚度宜为0. 5 ~1血m。6.2.2基层处理:防水基层应平整、坚实、充分干燥,细部结构符合相关规范和设计要求。6.2.3细部构造节点:一-般细部如两面阴阳角、天沟、变形缝等部位按相关规范增贴--层附加卷材;复杂纽部如雨水口。管道根等部位宜为涂膜附加防水层,以形成卷材、涂膜和密封材料构成的复合防水层。6.2.4一般部位附加层卷材满粘于基层,应力集中部位和变形缝部位应空铺。
图集号
净核童方敏童方教校对雷服生设计焦货管页16CJ40-10
6.3SIK-921彩色单组分聚氨醋防水涂料产品施工要点:6.3.1基面处理:基面要求平整、牢固、干净、无明水、无渗漏,凹凸不平及裂缝处必须先找平,渗漏处须先进行堵漏处理,阴阳角应做成圆弧角。基面验收合格后进行涂料施工。
6.3.2细部节点处理:阴阳角、管根部、变形缝等基础细部,应先进行附加防水层施工,可增涂1~2遍涂料,如加辅胎体增强材料时一定要浸透,变形缝部位应先铺一层聚酯无纺布再涂涂料形成附加层空铺的构造。6.3.3涂覆用橡胶或塑料刮板均匀涂布,要求厚度一致。每遍厚度--般为0. 5mm~0. 8mml,宜分3~4遍涂布,再次涂刷应在前次涂料表干后进行。
6.4SIK-601JS聚合物水泥防水涂料产品施工:6.4.1基面处理:基面要求平整、年固、千净、无明水,凹凸不平及裂缝处必须先找平,阴阳角应做成圆孤角。6. 4. 2 配制底涂: I型按液料:粉料:水=1 : 2: 0. 3(重量比);先在液料中加水,用搅拌器(每分钟350~450转)边搅拌边缓慢加入粉料,之后充分搅拌均直至料中不含团粒后施工。
6. 4. 3 配制涂料; I 型按液料 : 粉料=1 : 1. 2 (重量比);Ⅱ型按液料:粉料=1:1.5(重量比);用搅拌器(每分钟350~450转)边拌边缓慢加入粉料,之后充分搅拌均勾直至料中不含团粒(搅拌时闻3~5分钟左右)即可施工。
6.4.4涂覆:用滚筒或刷子涂覆,根据设计要求,按照薄涂多遍逐层施工。各层之间的时间隔以前一层涂膜干固不粘手为准(在温度为20℃的露天条件下,不上人施工约需3h;上人施工约需5h),保护层的施工在最后一道防水层实干后进行。
6.5 SIK-NC非固化橡胶沥青防水涂料施工:6.5.1 工艺流程:基层处理→细部处理 →喷涂/刮涂施工→铺贴卷材/铺黏增强材料→质量检查→质量验收→保护层施工
b.5.2基层表面应平整、坚实、无明水,施工前尽量将基层浮灰清扫于净。
6.5.3阴阳角、乎面与立面的转角处应该抹成圆孤,圆孤半径应为40~50mm,厚度宜为2mm。6.5.4刮涂施工。利用专业设备将熔融的涂料按厚度要求,用刮板刮涂均匀,满刮不底。若配套卷材施工,则应尽快完成卷材铺设以保证施工最佳质量,搭接缝处应用热熔涂料粘结。
6.5.5喷涂施工。打开加热料罐,将预热脱桶后的材料倒入料罐中加热,待涂料整体温度达到可喷涂状态时(120℃),用专用喷涂设备均勾地喷涂非固化橡胶沥青防水涂料:喷说明
图集号
审核童方敏方校对雷阳寓设计焦翼曾丝页16CJ40-10
涂时可根据设计厚度调换不同喷枪,喷涂压力和喷枪往复摆动的频率要固定,从而有效控制涂层厚度。防水层一次成型,厚度根据设计要求。喷涂完一定面积后,在铺贴卷材(或增强材料)前采用针测法检测涂层厚度。若厚度不达标或局部需要强化,可以手工涂刮的方式补充,喷涂施工宜分段分区域完成。喷涂后,及时覆盖防水卷材(或增强材料),避免现场中过多的灰尘粘结于涂料表层而降低涂料的粘结性。
6.5.6铺贴卷材:将卷材铺贴于已施工完成的非固化橡化沥青防水涂料表面,要求铺贴顺直、平整、无褶皱。卷材搭接宽度为70mm~100mm,搭接部位采用冷粘形式,将非固化橡化沥青防水涂料刮涂于卷材搭接度范围内,搭接卷材后需要压辐滚压。
6.5.7保护层施工。质量验收合格,即可进行保护层的施工,按设计要求做相应的混凝土或水泥砂浆保护层。7其他
7.1 本图集中除注明单位者外,其他均以毫米(m)为单位。7.2其他未尽事宜,均应按照国家现行标准执行。7.3本图集根据广东赛力克防水材料股份有限公司提供的技术资料编制,图集的解释由该公司负责。8详图索引方法
16CJ60-10
-防水做法编号
一页次
16CJ60-10/
节点构造编号
图集号
审核童方级童方能校难霞阳设训焦尊曾资
16CJ40-10
水材料名称
SZG-804A高分子复合自粘防太卷材SZG-804B湿铺高分子复合自粘防水卷材SZG-805强力交叉层压膜自粘防水卷材SZG-806SPPE自粘防水卷材
N-bitu高分子自粘胶膜防水卷材(非溉青基)SZG-807SBS A弹性体改性沥背防衣卷材SZG-807SBSB弹性体改性沥青防太卷材(耐根穿刺)
SIK-921彩色单组分聚氨酯防水涂料SIK-601JS聚合物水泥防水涂料
SIK-NC非固化橡胶沥青防水涂料防水材料适用部位简介
幅宽·
1.7mm(片材1.2mm)
2. 0mm(片1. 5m)
1. 2mm、1. 5mm
1.2mm、1.5mm
1. 2m、1.5mm
1. 2mm、1. Smm
1. 7mm、2. 0mm
3. Omm、4. 0mm
25kg/桶
液料20kg/桶
15m~25m
15m~25m
15m~25m
15m~25m
15m-25m
(涂膜1, 0mm时,每平米
用量约为1. 5 ~ 1. 8kg )
(涂膜1. 0m时,每平米
用量约为1. 5-1. 9kg
粉料24(30)kg/袋
液料20kg/桶
(厚度宜为2mm,每平米
用量约为2.5kg)
注:1. 防水卷材用于耐根穿刺防水层时,应出具防水卷材应用性能检测告。2.表示适用部位;★表示适用部位优先推荐。地
适用部位
防水材料适用部位简介
图集号
审校童方敏童方教校对雷附富“设计焦冀曾页
16CJ40-10
索引号
J31-11
防水层材料
≥1.7厚SZG-8041高分子复合自粘防水卷材地下室防水层材料选用表(一级)索引
$1.2N-bilu高分子自粘胶膜防水卷材(非沥青基)()1.5淳SZC-804B湿铺高分子-复合自粘防水卷材②1.5厚SZG-804B湿铺高分-子复舍自粘防水卷材①1.5厚SZG-805强力交叉层压膜自粘防水卷材②≥1.5厚S7C-805强力交叉层压膜自粘防水卷材①1.5厚SZ(I-806SPPE有粘防水卷材②1.5厚SZG-806SPPE自粘防水券材①>3.0厚SZC-807SBS A弹性体改性沥青防水卷材②3.0厚S%C-807SISA弹性体改性青防水卷材①1.5厚SZG-804B湿铺高分子复合自粘防水卷材②1.5厚SZG-80S强力交叉层压膜自粘防水卷材(1.5厚SZG-804B湿铺高分子复合自粘防水卷材②≥1.5厚SZC-806SPPB自粘防水卷材(i)1. 5厚SZG-805强力交叉层压膜自粘防水卷材②≥1.5厚SZG-806SPP自粘防水卷材()≥1.5厚S2G-804B凝铺高分子复合自粘防衣卷材(2 >1.5,厚S[K-921彩色单组分聚氨酯防水涂料①≥1.5厚SZG-804B凝铺高分子复合白粘防卷材②2.0厚SIK-NC非固化橡胶沥青防水涂料訪水层材料
1①1.5厚SZC-805强力交叉层压膜自粘防水卷②1.5厚STK-921彩色单组分聚氯酵防水涂料①1.5厚SZC-805强力交叉层压膜自粘防水卷材D1-13
②≥2.U厚SIK-NC非固化橡胶沥青防水涂料D1-14
索引号
①≥1.5厚SZG-806SPPE自粘防水卷材②1.5厚STK-921彩色单组分聚氨酯防水涂料①1.5原SG-806SPPE自粘防太卷材②2.0厚STK-NC非固化橡胶沥青防水涂料①3.0厚SZG-807SBSA弹性体改性沥青防水卷材①$1.S厚SIK-921彩色单组分聚氧酯防水涂料①>3.0厚SZG-807SBS A弹性体改性沥青防水卷②≥2. 0厚SJK-NC非固化橡胶溺素防水涂料地下室防水层材料选用表(二级)防水层材料
2.0淳-SZG-804B湿铺分子复合自粘防太卷材>2.0厚SZG-805强力交叉层压膜自粘防水卷材》2.0厚SZG-806SPPE自粘防水卷材≥4.0厚S7.G-807SBS弹性体改性沥清防水卷材>2.0厚STK-921彩色单绚分聚氨酯防水涂料防水层材料选用表
审核童方缺豪方能校对雷阳喷设计焦媒尊社场图集号
16C40-10
小提示:此图内容仅展示完整标准图集里的部分截取内容,若需要完整标准请到上方自行免费下载完整图集包。

标准图片预览:






图集目录:
16CJ40-10
目录
说明
防水材料适用部位简介
防水层材料选用表
地下室底板、外墙防水构造做法选用表
地下室顶板防水构造做法选用表
种植顶板防水构造做法选用表
地下室防水节点大样
地下室桩头、后浇带防水构造
地下室底板、顶板、外墙变形缝防水构造
管廊防水构造
明挖、暗挖隧道防水构造
屋面防水构造做法选用表
平屋面防水节点大样
外墙、地漏防水节点大样
种植屋面防水节点大样
坡屋面防水节点大样
厕浴间、水池防水构造
附录:赛力克防水材料主要性能指标
工程实例
- 其它标准
- 上一篇: 铝木复合节能门窗--瑞明铝木复合门窗系统
- 下一篇: 建筑防水系统构造(二十八)
- 热门标准
- 国家标准
- GB3051-1982 无机化工产品中氯化物含量测定的通用方法 汞量法
- GB/T215-1996 煤中各种形态硫的测定方法
- GB/T41585-2022 压水堆核电厂调试大纲编写规范
- GB13215—1991 咸羊肉灌头
- GB/T42151.5-2022 电力自动化通信网络和系统 第5部分:功能和装置模型的通信要求
- GB/T39648-2020 纺织品 色牢度试验 数字图像技术评级
- GB/T39353-2020 空间数据与信息传输系统 邻近空间链路协议 同步和编码子层
- GB/T39355-2020 空间数据与信息传输系统 时间码格式
- GB/T39092-2020 航空器环境控制系统图解符号
- GB15082-2008 汽车用车速表
- GB/T42833-2023 北斗星基增强系统单频增强服务机载设备最低性能规范
- GB/T43457-2023 空间科学实验样品发射前准备与安装要求
- GB/T30966.3-2022 风力发电机组 风力发电场监控系统通信 第3部分:信息交换模型
- GB/T39600-2021 人造板及其制品甲醛释放量分级
- GB/T32355.5-2015 电工电子产品可再生利用率评价值 第5部分:中小型三相异步电动机
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:[email protected]
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
