【16CJ73-1】 铝木复合节能门窗--瑞明铝木复合门窗系统

16CJ73-1
铝木复合节能门窗
瑞明铝木复合门窗系统
参考图集
中国建筑标准设计研究院
16CJ73-1
铝木复合节能门窗
瑞明铝木复合门窗系统
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
铝木复合节能门窗
瑞明铝木复合门窗系统
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司主编单位
实行日期

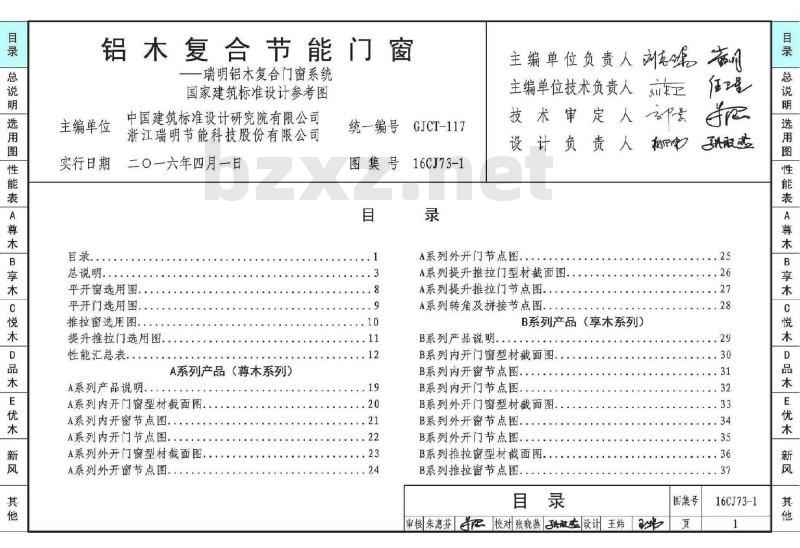

总说明.
浙江瑞明节能科技股份有限公司二〇一六年四月一日
平开窗选用图.
平开门选用图.
推拉窗选用图.
提升推拉门选用图.
性能汇总表.
A系列产品（尊木系列）
A系列产品说明
A系列内开门窗型材截面图，
A系列内开窗节点图
A系列内开门节点图
A系列外开门窗型材截面图
A系列外开窗节点图.
统一编号
图集号
GJCT-117
16CJ73-1
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人咖取
A系列外开门节点图，
A系列提升推拉门型材截面图.
A系列提升推拉门节点图.
A系列转角及拼接节点图
B系列产品（享木系列）
B系列产品说明.
B系列内开门窗型材截面图.
B系列内开窗节点图..
B系列内开门节点图
B系列外开门窗型材截面图.
B系列外开窗节点图.
B系列外开门节点图.
B系列推拉窗型材截面图.
B系列推拉窗节点图.
申核朱惠芬 羊记校对张晓燕到卖设计王炜图集号
16CJ73-1
总说明
B系列提升推拉门型材截面图
B系列提升推拉门节点图..
B系列转角及拼接节点图.
C系列产品说明..
C系列产品（悦木系列）
C系列内开门窗型材截面图
C系列内开窗节点图..
C系列内开门节点图..
C系列外开门窗型材截面图
C系列外开窗节点图...
C系列外开门节点图
C系列推拉窗型材截面图..
C系列推拉窗节点图.
C系列提升推拉门型材截面图
C系列提升推拉门节点图..
C系列转角及拼接节点图
D系列产品（品木系列）
D系列产品说明.
D系列内开门窗型材截面图，
D系列内开窗节点图..
D系列内开门节点图.
D系列外开门窗型材截面图..
D系列外开窗节点图
D系列外开门节点图.
D系列提升推拉门型材截面图..
D系列提升推拉门节点图
D系列转角及拼接节点图
E系列产品（优木系列）
E系列产品说明.
E系列内开门窗型材截面图.
E系列内开窗节点图..
E系列内开门节点图.
E系列外开门窗型材截面图
E系列外开窗节点图.
E系列外开门节点图.
E系列提升推拉门型材截面图
E系列提升推拉门节点图.
E系列转角及拼接节点图，
新风系列产品
新风系列产品说明
新风系列节点图.
无障碍门节点图
防坠落装置及儿童安全锁图示
安装节点图.·
审核朱惠芬校对张晓燕到放卖设计王炜图集号
16CJ73-1
编制依据
《建筑设计防火规范》
《建筑采光设计标准》
《建筑物防雷设计规范》
《民用建筑隔声设计规范》
《公共建筑节能设计标准》
《建筑装饰装修工程质量验收规范》《建筑节能工程施工质量验收规范》《建筑玻璃应用技术规范》免费标准bzxz.net
《建筑门窗玻璃幕墙热工计算规程》《铝合金门窗工程技术规范》
《环境空气质量标准》
《铝合金建筑型材第1部分：基材》《铝合金门窗》
《平板玻璃》
《中空玻璃》
《高效空气过滤器》
《空气过滤器》
《建筑用安全玻璃》
《空气净化器》
《镀膜玻璃第2部分：低辐射镀膜玻璃》《指接材非结构用》

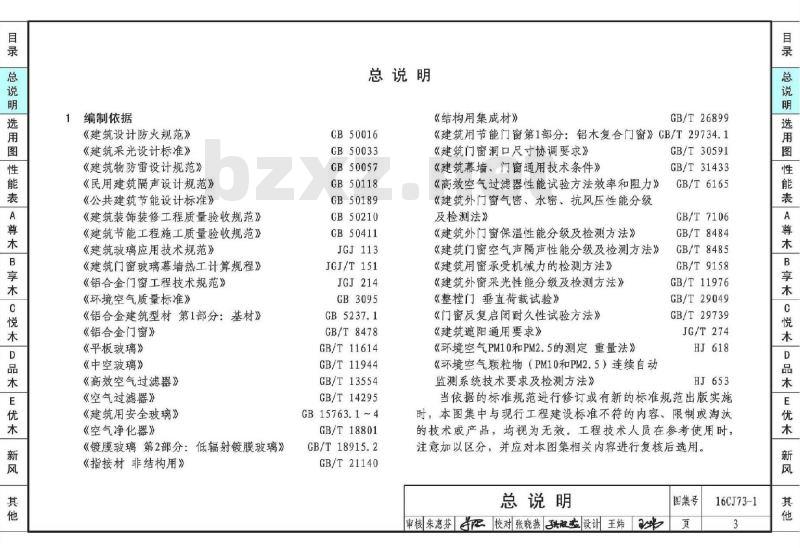

总说明
GB50016
GB50033
GB50057
GB 50118
GB50189
GB50210
GB50411
JGJ113
JGJ/T151
JGJ214
GB3095
GB/T8478
GB/T11614
GB/T 11944
GB/T13554
GB/T14295
GB 15763. 1 ~ 4
GB/T18801
CB/T 18915.2
GB/T21140
《结构用集成材》
GB/T26899
《建筑用节能门窗第1部分：铝木复合门窗》CB/T29734.1《建筑门窗洞口尺寸协调要求》《建筑幕墙、门窗通用技术条件》《高效空气过滤器性能试验方法效率和阻力》《建筑外门窗气密、水密、抗风压性能分级及检测法》
《建筑外门窗保温性能分级及检测方法》《建筑门窗空气声隔声性能分级及检测方法》《建筑用窗承受机械力的检测方法》《建筑外窗采光性能分级及检测方法》《整槿门垂直荷载试验》
《门窗反复启阅闭耐久性试验方法》《建筑遮阳通用要求》
《环境空气PM10和PM2.5的测定重量法》《环境空气颗粒物（PM10和PM2.5）连续自动监测系统技术要求及检测方法》GB/T30591
GB/T31433
GB/T 6165
CB/T7106
GB/T 8484
GB/T8485
GB/T9158
GB/T 11976
GB/T 29049
GB/T 29739
JG/T274
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集中与现行工程建设标准不符的内容、限制或淘汰的技术或产品，均视为无效。工程技术人员在参考使用时，注意加以区分，并应对本图集相关内容进行复核后选用。总说明
审核朱惠芬记校对张晓燕班设计王炜图集号
16CJ73-1
2适用范围
适用于各类民用建筑和一般工业建筑的室内外门窗，特别适用于对节能要求较高的严寒地区、寒冷地区、夏热冬冷地区以及夏热冬暖地区的建筑用门窗（C系列产品除外）。3产品介绍
3.1产品简介
3.1.1铝木复合节能门窗为一侧采用高精级铝合金、另一侧采用实木指接材或薄木的一种新型节能门窗。当铝木复合节能门窗作为外窗使用时，铝合金一侧通常朝向室外，作为内窗使用时，应根据具体用途决定外露材料朝向。产品具有高保温、高隔声等特点，增强室内的装饰设计感，体现木材的材料特性。
3.1.2新风系统是主要由室外侧腔体、断桥隔热腔体及室内侧腔体结构构成，可安装于门窗洞口上部或下部与门窗形成一体的新风与空气净化系统。
3.2产品分类
铝木复合节能门窗（包括A系列尊木产品、B系列享木产品、C系列悦木产品、D系列品木产品、E系列优木产品）、新风系列产品。
3.3产品特点
3.3.1优质的原材料：硬木型材采用密度为0.66g/cm2~0.74g/cm的橡木（或其他适用做门窗的阔叶林）原木，软木型材采用密度为0.56g/cm~0.7g/cm的落叶松（或其他适用做门窗的针叶林）原木，经脱脂、脱水、干燥、指接后，经机加工、手工打磨、涂料面处理等多道工序完成，防腐、防变形能力高。木材装饰表面可覆天然珍贵薄木。3.3.2密封性能优异：隐藏式排水方式及根据受力先后顺序设计的三道密封结构，使整窗具有良好的气密性、水密性、隔声性。
3.3.3绿色环保：实木型材表面采用两底两面喷涂工艺，涂料选用符合德国木质门窗标准的REMMERS绿色水性材料。3.3.4耐候性能优异：经表面处理的铝合金型材具有高强度高耐腐蚀，抗酸雨等特点。采用粉末喷涂的铝合金型材具有15年以上使用寿命，采用氟碳喷涂的铝合金型材具有30年以上使用寿命。
3.3.5安全性能优异：可选用多锁点的锁闭装置结合工字形锁头，提高了门窗的水密性、气密性及安全性、防盗性。4技术性能
4.1铝合金型材
铝合金型材尺寸精度应符合《铝合金建筑型材第1部分：基材》GB5237.1中规定的高精级要求。4.2木型材
木材板方应经过不少于30d的加温喷蒸循环烘干等工艺处理，并经恒温恒湿平衡养生，含水率严格控制在10%～14%，并根据产品使用区域的空气平衡含水率进行调整。4.3五金件
总说明
图集号
审核朱惠芬校对张晓燕到酸卖设计王炜页16CJ73-1
4.3.1单个门窗扇最大承重见表1。4.3.2反复启闭性能见表2
4.3.3铝合金型材选用304材质的不锈钢紧固螺钉结合相应的螺纹间距，有效保障握钉力及受力点的抗剪力。4.3.4木型材采用410纤维板结构的紧固螺钉，合成树脂采用碳钢材质的紧固螺钉。
4.3.5儿童安全锁及防坠落装置降低人及窗扇坠落的风险。4.4安全性防水低门槛
门下横框防霉变组框连接技术，满足不同室内装修材料的使用配合要求，消除不同装饰材料与门槛之间的配合缝隙降低了老人与小孩脚踢受伤的概率。5设计要点
5.1铝木复合节能门窗的基本形式按基本窗型立面图的门窗规格设计，设计人员可根据所选择的基本门窗型并且利用拼撑料组合其他的拼窗、转角窗等设计。5.2铝木复合节能门窗工程设计应符合建筑物所在地的气侯环境、节能指标及建筑物的功能、装饰要求，同时满足耐久性的要求。
5.3门窗设计时通风比例应满足《公共建筑节能设计标准》GB50189的要求，门执手高度宜设置在距楼层水平面1050mm处，窗执手高度宜设置在距楼层水平面1600mm处。5.4单槿门窗或两堂以上的采用拼接框连接组合的门窗，其宽、高构造尺寸应与《建筑门窗洞口尺寸系列》GB/T5824中规定的洞口宽、高标志尺寸相协调。5.5铝木复合节能门窗工程中的门窗应根据不同建筑设计要求进行抗风压强度计算，以确定型材和拼接件的用料规格，确保符合变形和强度的安全要求。表1单个门窗扇最大承重
开启方式
最大承重(kg）
反复闭启（次）
内开窗
100000
内开门
内开窗合页
外开窗
表2反复闭启性能
外开窗合页
外开门
内开门合页
150000
总说明
提升推拉
外开门合页
150000
图集号
审核朱惠芬校对张晓燕到放志设计王炜页
16CJ73-1
5.6铝木复合节能门窗所用玻璃应采用符合《平板玻璃》GB/T11614标准规定的平板玻璃或以其为原片的各种深加工玻璃，尚应符合下列规定：
5.6.1中空玻璃应符合《中空玻璃》GB/T11944及《建筑设计防火规范》CB50016的规定。
5.6.2L0W-E玻璃应符合《镀膜玻璃第2部分：低辐射镀膜玻璃》GB/T18915.2的规定。
5.6.3中空玻璃的单片玻璃厚度相差不宜大于3mm。5.6.4中空玻璃应使用加入干燥剂的金属间隔框，亦可使用塑性密封胶制成的含有干燥剂和波浪形铝带的胶条。5.6.5中空玻璃边部密封材料应符合相关标准要求，且能保证中空玻璃的水气和气体密封性能及中空玻璃的稳定。5.7玻璃的品种、厚度、最大许用面积、支撑块和定位块等弹性材料及玻璃镶嵌构造尺寸应符合《建筑玻璃应用技术规程》JGJ113的规定。
5.8铝木复合节能门窗中的提升推拉门应采用安全玻璃，并符合《建筑安全玻璃》GB15763.1～4的规定。6施工要点
6.1为确保门窗产品质量及交付后的使用效果，有效控制门窗的成品保护，应采用后装法工艺安装。6.2门窗进场施工前，应会同建设单位、总承包单位、外墙施工单位等相关单位，根据不同外墙的构造形成，确定施工图中门窗水平、垂直进出基准、洞口尺寸规范和加工尺寸原则，并形成统一意见作为施工和验收依据。6.3附框安装方式（包含钢附框、玻璃纤维附框PVC附框）6.3.1钢附框与墙体安装时宜采用整体浇注形成，钢附框的内外表面均需进行防锈处理。玻璃纤维附框、PVC附框与墙体安装宜采用后装法工艺安装。
6.3.2后装法安装的附框与墙体洞口四周各留10mm~15mm缝隙，并采用防水砂浆填充。
6.3.3附框与墙体采用1.5mm以上的镀锌（材质要求Q235以上）钢板冲压定制固定片固定，其安装间距不应大于500mm，与附框端头距离不应大于150mm，固定片的固定位置与墙体中的预留混凝土块位置对应。附框安装应在结构洞口粉刷前完成，安装完毕后由总承包单位施工人员采用防水砂浆进行填充。
6.3.4建筑外墙施工完成后，成品窗方可进场安装。6.3.5窗框与附框连接采用窗框专用固定片固定，其安装间距不应大于500mm，与窗框端头距离不应大于150mm。窗框与墙体左右各留7.5mm缝隙，上下口各留7.5mm缝隙。窗框与附框间隙采用聚氨酯发泡剂填充。窗框与外墙粉刷面间勾缝采用中性密封胶，内墙打胶或按建设单位要求收口。6.3.6门窗附框或窗框的安装定位，应以建筑轴线定位，不符合要求的门窗洞口应由总包单位处理，或由设计单位予以安装变更通知，安装位置以附框完成面为准。6.3.7现场人员在施工时不得在窗框上踩、，不得将重物置在窗框上，防止安装好的窗框变形。总说明
图集号
审核朱惠芬校对张晓燕孙酸志设训王炜页
16CJ73-1
6.4无附框安装方式
6.4.1窗框与墙体洞口四周各留8mm~10mm缝隙，并采用防水砂浆收口。
6.4.2窗框与墙体采用1.5mm以上的镀锌（材质要求Q235以上）钢板冲压定制固定片及膨胀螺丝固定，其安装间距不应大于500mm，与窗框端头距离不应大于150mm，固定片的固定位置应与墙体的预留混凝土块位置对应。如墙体为现浇梁位置，则采用定制固定片及射钉固定。6.4.3窗框与墙体间隙采用聚氨酯发泡剂填充。6.4.4窗框与外墙粉刷面间勾缝采用中性密封胶，内墙打胶或按甲方要求收口。
6.5门窗安装过程中，应及时清理现场，以保持现场整洁。6.6门窗安装完成后，应对开启扇五金进行调试，确保开关顺畅，调试后的门窗需关闭，并做好成品保护工作。6.7新风机后置安装法
6.7.1上口机门窗与新风设备连成一体化后上墙，新风机与墙体预留间隙为2mm~4mm，用塑料膨胀螺丝固定，6.7.2下口机：安装洞口预留成凹槽型，门窗与新风机连成一体后上墙，新风设备与墙体预留间隙为2mm~4mm。6.7.3新风设备周边应预留有窗套安装位置。7其他
7.1本图集未注明尺寸单位均为毫米（mm）。7.2图集中未尽事宜，按国家有关标准规范执行。7.3本图集是以浙江瑞明节能科技股份有限公司提供的技术资料编制的，有关技术问题由该公司负责解释。7.4图集索引方法
图集编号
16CJ73-1
总说明
详图编号
详图所在页次
图集号
审核朱惠芬配校对张晓燕到设训王炜页
16CJ73-1
平开窗选用图
16CJ73-1
图集号
平开窗选用图
审核朱惠芬校对张晓燕到酸卖设训王炜咪2.可开启窗扇宽度不宜大于800mm，高度不宜大于1600mm-A、B、C、D、E系列门窗
注：1.示例：PC-0609-
平开门选用图
16CJ73-1
图集号
平开门选用图
-A、B、C、D、E系列门窗。
注：1.示例：LM-0721-
2.可开启门扇宽度不宜大于900mm，高度不宜大于2400mm申核朱惠芬记校对张晓燕班卖设王炜他
推拉窗选用图
16CJ73-1
图集号
推拉窗选用图
-B、C系列门窗
注：1.示例：TP-0909-
2.可开启窗扇宽度不宜大于900mm，高度不宜大于1600mm10
审核朱惠芬校对张晓燕孙设计王炜其
