标准简介/下载安徽省工程建设标准设计
AU3-自粘橡胶改性沥青PP胎防水卷材
建筑构造图集
| 统一编号：DBJT11-146 | 图集号: 皖 2007J210 |
安徽省工程建设标准设计办公室
2007.10 合肥
| AU3-自粘橡胶改性沥青PP胎防水卷材 建筑构造图集 |
主编单位负责人：鲁海洋 主编单位技术负责人：方白生 技术审定人：方白生 设计负责人：魏子安 |
||||||||||
|
|||||||||||

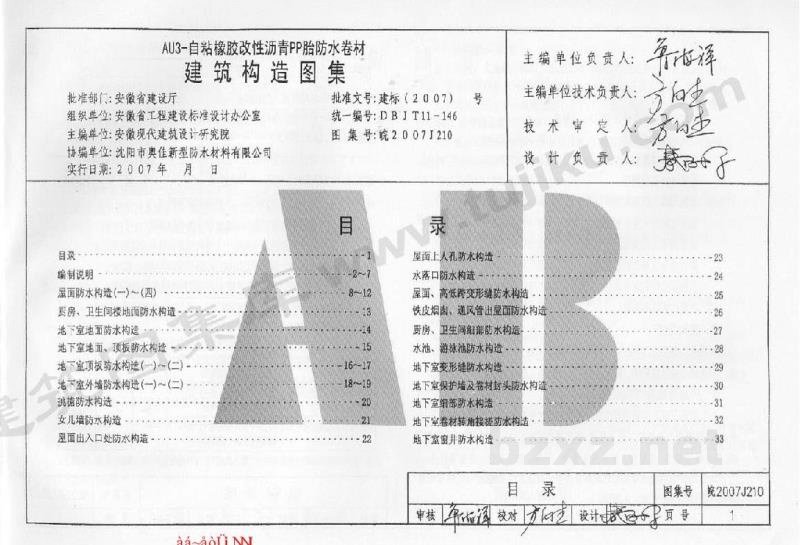

目 录
| 目录项 | 页码 | 目录项 | 页码 |
|---|---|---|---|
| 编制说明 | -2～7 | 屋面上人孔防水构造 | -23 |
| 屋面防水找坡（一）～（四） | -8～12 | 屋洞口防水构造 | -24 |
| 厨房、卫生间楼地面防水构造 | -13 | 屋面、高低跨变形缝防水构造 | -25 |
| 地下室地面防水构造 | -14 | 铁皮烟道、通风管出屋面防水构造 | -26 |
| 地下室地面、顶板防水构造 | -15 | 厨房、卫生间墙部防水构造 | -27 |
| 地下室顶板防水构造（一）～（二） | -16～17 | 水池、游泳池防水构造 | -28 |
| 地下室外墙防水构造（一）～（二） | -18～19 | 地下室变形缝防水找坡 | -29 |
| 挑墙防水构造 | -20 | 地下室穿墙及套管封头防水构造 | -30 |
| 女儿墙防水构造 | -21 | 地下室根部防水构造 | -31 |
| 屋面出入口处防水构造 | -22 | 地下室卷材转角搭接防水构造 | -32 |
| 地下室穿井防水构造 | -33 |
| 目 录 | 图集号 | 皖2007J210 | |||
|---|---|---|---|---|---|
| 审核：鲁海洋 | 校对：方白生 | 设计：魏子安 | 页号 | 1 | |

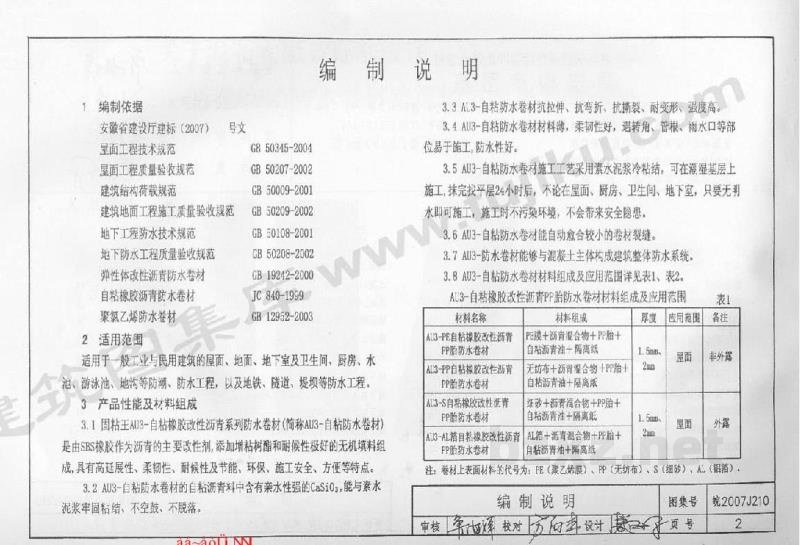

编 制 说 明
1. 编制依据
| 安徽省建设厅建标(2007) | 号文 |
| 屋面工程技术规范 | GB 50345-2004 |
| 屋面工程质量验收规范 | GB 50207-2002 |
| 建筑结构荷载规范 | GB 50009-2001 |
| 建筑地基工程施工质量验收规范 | GB 50209-2002 |
| 地下工程防水技术规范 | GB 50108-2001 |
| 地下防水工程质量验收规范 | GB 50208-2002 |
| 弹性体改性沥青防水卷材 | GB 18242-2000 |
| 自粘橡胶沥青防水卷材 | JC 840-1999 |
| 聚乙烯丙纶防水卷材 | GB 12952-2003 |
2. 适用范围
适用于一般工业与民用建筑的屋面、地面、地下室及卫生间、厨房、水池、游泳池、地沟等防潮、防水工程，以及地铁、隧道、堤坝等防水工程。
3. 产品性能及材料组成
3.1 固特王AU3-自粘橡胶改性沥青系列防水卷材(简称AU3-自粘防水卷材)是由SBS橡胶作为沥青的主要改性剂，添加增粘树脂和耐候性极好的无机填料组成，具有高延展性、柔韧性、耐候性及节能、环保、施工安全、方便等特点。
3.2 AU3-自粘防水卷材的自粘沥青料中含有亲水性强的CaSiO3，能与素水泥浆牢固粘结，不空鼓、不脱落。
| 表1 | |||||
| 材料名称 | 材料组成 | 厚度 | 应用范围 | 备注 | |
|---|---|---|---|---|---|
| AU3-PE自粘橡胶改性沥青 PP胎防水卷材 |
FE膜+沥青混合物+PP胎+ 自粘沥青油+隔离纸 |
1.5mm、 2mm |
屋面 | 非外露 | |
| AU3-PP自粘橡胶改性沥青 PP胎防水卷材 |
无纺布+沥青混合物+PP胎+ 自粘沥青油+隔离纸 |
||||
| AU3-S自粘橡胶改性沥青 PP胎防水卷材 |
细砂+沥青混合物+PP胎+ 自粘沥青油+隔离纸 |
1.5mm、 2mm |
屋面 | 外露 | |
| AU3-AL箔自粘橡胶改性沥青 PP胎防水卷材 |
AL膜+沥青混合物+PP胎+ 自粘沥青油+隔离纸 |
||||
| 注：卷材上表面材料的代号为：PE（聚乙烯膜）、PP（无纺布）、S（细砂）、AL(铝箔)。 | |||||
| 编制说明 | 图集号 | 皖2007J210 | |||
|---|---|---|---|---|---|
| 审核 | 校对 | 设计 | 页号 2 | ||
