【新02J4-2】 内装修－配件

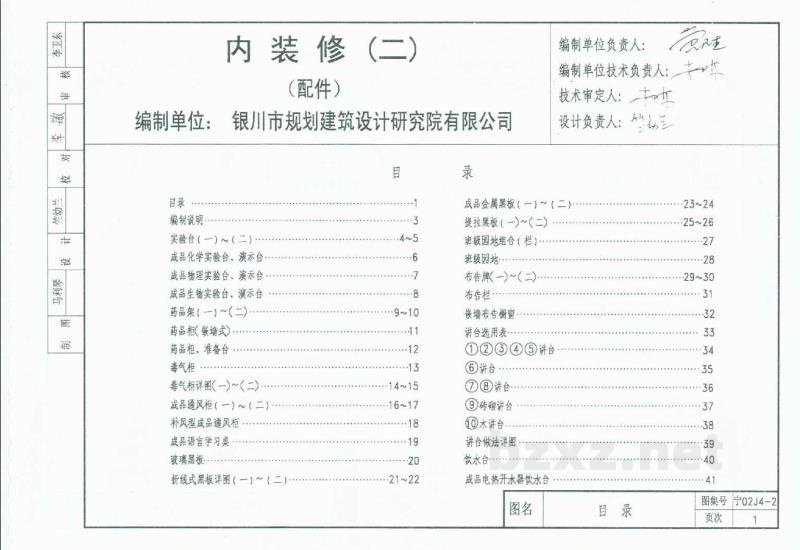

目录......................................................1

编制说明..............................................3

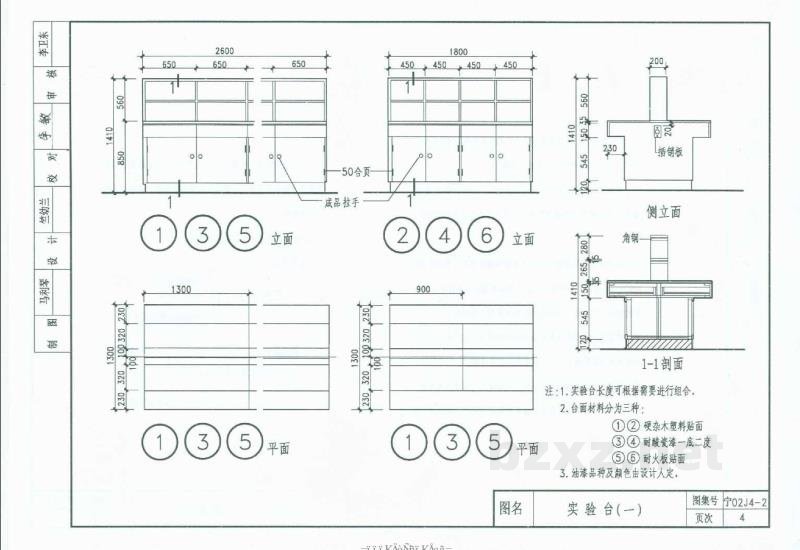

实验台(一)~(二).................................4~5

成品化学实验台、演示台......................6

成品物理实验台、演示台......................7

成品生物实验台、演示台......................8

药品架(一)~(二).................................9~10

药品柜(嵌墙式)..................................11

药品柜、准备台...................................12

毒气柜..............................................13

毒气柜详图(一)~(二).........................14~15

成品通风柜(一)~(二).........................16~17

补风型成品通风柜..................................18

成品语言学习桌....................................19

玻璃黑板............................................20

折线式黑板详图(一)~(二)...................21~22

成品金属黑板(一)~(二)....................23~24

提拉黑板(一)~(二).............................25~26

单腿园地组合(栏)...............................27

单腿园地............................................28

布告牌(一)~(二)...................................29~30

布告栏................................................31

嵌墙布告橱窗.......................................32

讲合选用表..........................................33

① ② ③ ④ ⑤ 讲台.................................34

⑥ 讲台...................................................35

⑦ ⑧ 讲台...............................................36

⑨ 砖砌讲台............................................37

⑩ 木讲台..............................................38

讲合做法详图........................................39

饮水台..................................................40

成品电热开水器饮水台............................41

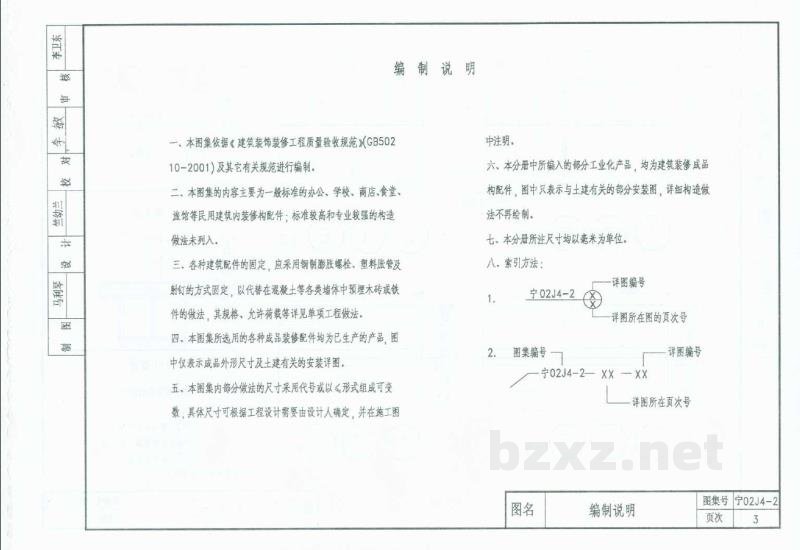

一、本图集依据《建筑装饰装修工程质量验收规范》(GB502 10-2001)及其它有关规范进行编制。

二、本图集的内容主要为一般标准的办公、学校、商店、食堂、旅馆等民用建筑内装修构配件；标准较高和专业极强的构造做法未列入。

三、各种建筑配件的固定，应采用钢制膨胀螺栓、塑料胀管及射钉的方式固定，以代替在混凝土等各类墙体中预埋木砖或铁件的做法。其规格、允许荷载等详见单项工程做法。

四、本图集所选用的各种成品装修配件均为已生产的产品，图中仅表示成品的尺寸及其与土建有关的安装详图。

五、本图集中部分做法的尺寸采用代号或以《》形式组成可变数，具体尺寸可根据工程设计需要由设计人确定，并在施工图中标明。

六、本分册中所编入的部分工业化产品，均为建筑装修成品构配件。图中只表示与土建有关的部分安装图，详细构造做法不再绘制。

七、本分册所注尺寸均以毫米为单位。

八、索引方法：
