标准简介/下载装饰型木门窗
浙J4-93
| 装饰型木门窗 |
编制单位负责人： 编制单位技术负责人： 技 术 审 定 人： 设 计 负 责 人： |
| 批准部门：浙江省城乡建设厅 | 批准文号：浙建设(1994)72号 实行日期：1995年1月 |
| 编制单位：浙江省建筑设计研究院 | 图集号：浙J4-93 |

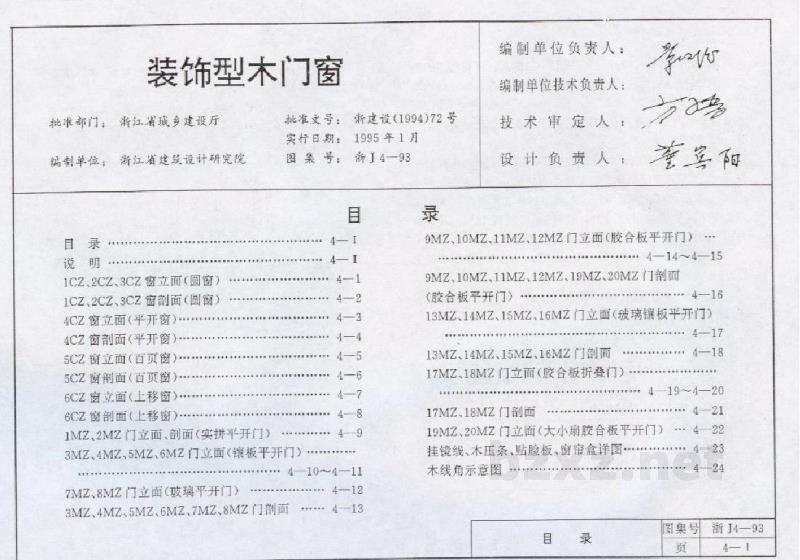

目 录
| 左栏目录 | 右栏目录 |
|---|---|
|

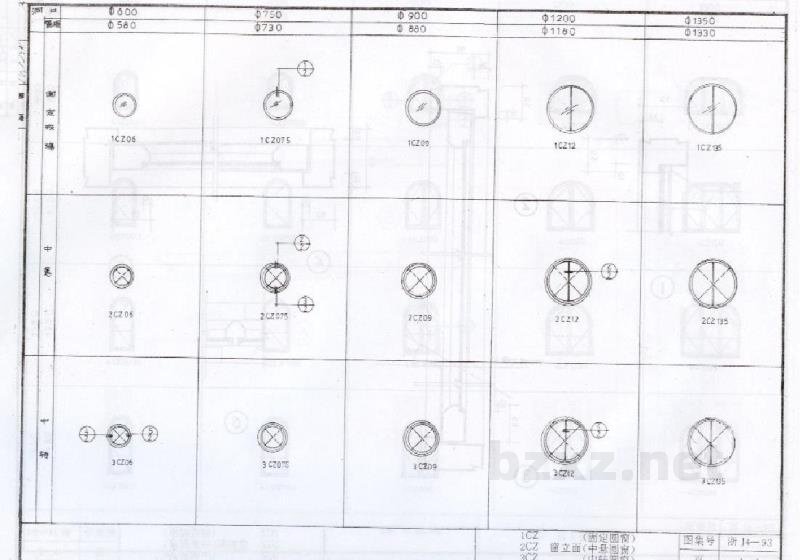

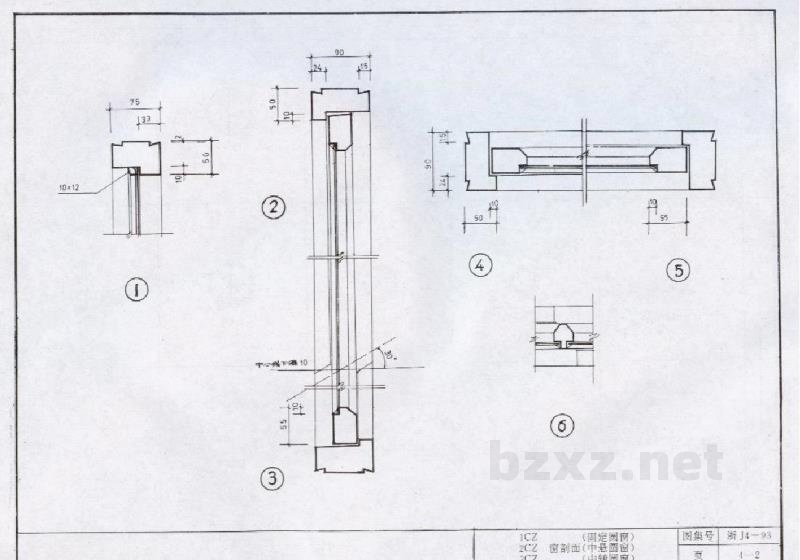

目 录 ................................................... 4-1 说 明 ................................................... 4-I 1CZ、2CZ、3CZ窗立面（圆窗） ..................... 4-1 1CZ、2CZ、3CZ窗剖面（圆窗） ..................... 4-2 4CZ窗立面（平开窗） ................................... 4-3 4CZ窗剖面（平开窗） ................................... 4-4 5CZ窗立面（百页窗） ................................... 4-5 5CZ窗剖面（百页窗） ................................... 4-6 6CZ窗立面（上移窗） ................................... 4-7 6CZ窗剖面（上移窗） ................................... 4-8 1MZ、2MZ门立面、剖面（实拼平开门） ............ 4-9 3MZ、4MZ、5MZ、6MZ门立面（镶板平开门） ......... 4-10~4-11 7MZ、8MZ门立面（玻璃平开门） ...................... 4-12 3MZ、4MZ、5MZ、6MZ、7MZ、8MZ门剖面 ........... 4-13 |
9MZ、10MZ、11MZ、12MZ门立面（胶合板平开门） ......... 4-14~4-15 9MZ、10MZ、11MZ、12MZ、19MZ、20MZ门剖面（胶合板平开门） .................... 4-16 13MZ、14MZ、15MZ、16MZ门立面（玻璃镶板平开门） ......... 4-17 13MZ、14MZ、15MZ、16MZ门剖面 ...................... 4-18 17MZ、18MZ门立面（胶合板折叠门） ................. 4-19~4-20 17MZ、18MZ门剖面 ..................................... 4-21 19MZ、20MZ门立面（大小扇胶合板平开门） ....... 4-22 挂镜线、木压条、贴脸板、窗帘盒详图 .............. 4-23 木线角示意图 ......................................... 4-24 |
| 目 录 | ||
|---|---|---|
| 图集号：浙J4-93 | 页：4-I | |

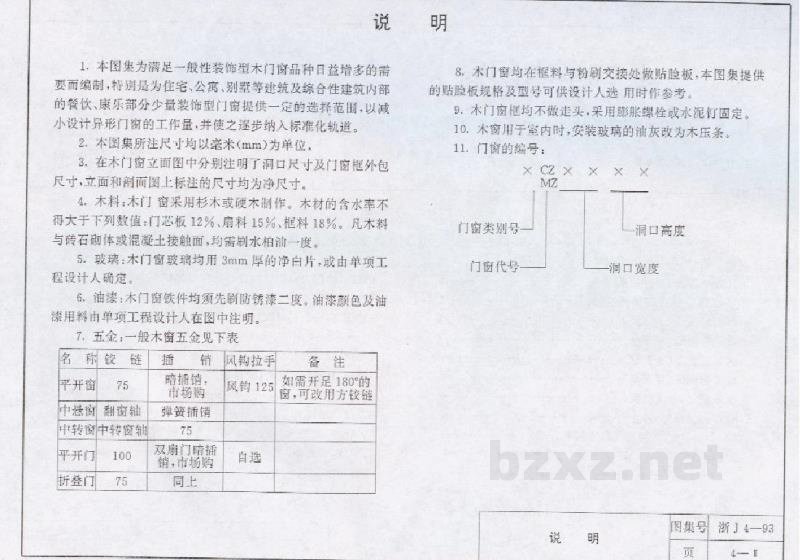

说 明
- 本图集为满足一般性装饰型木门窗品种日益增多的需要而编制，特别是为住宅、公寓、别墅等建筑及综合性建筑内部的餐饮、康乐部分少量装饰型门窗提供一定的选择范围，以减小设计异形门窗的工作量，并使之逐渐纳入标准化轨道。
- 本图集所注尺寸均以毫米(mm)为单位。
- 在木门窗立面图中分别注明了洞口尺寸及门框窗外包尺寸。立面和剖面图上标注的尺寸均为净尺寸。
- 木料：木门窗采用杉木或硬木制作。木材的含水率不得大于下列数值；门芯板12%、扇料15%、框料18%。凡木料与砖石砌体或混凝土接触面，均需刷水柏油一度。
- 玻璃：木门窗玻璃均用3mm厚的净白片，应由单项工程设计人确定。
- 油漆：木门窗铁件均须先刷防锈漆二度。油漆颜色及油漆用料由单项工程设计人在图中注明。
7. 五金：一般木窗五金见下表
| 名称 | 铰链 | 插销 | 风钩拉手 | 备注 | |
|---|---|---|---|---|---|
| 平开窗 | 75 | 暗插销，市场购 | 风钩 125 | 如需开足180°的窗，可改用方铰链 | |
| 中悬窗 | 翻窗轴 | 弹簧插销 | |||
| 中转角中悬窗 | 75 | ||||
| 平开门 | 100 | 双扇门暗插销，市场购 | 自选 | ||
| 折叠门 | 75 | 同上 | |||
- 木门窗均在框料与粉刷交接处做贴脸板，本图集提供的贴脸板规格及型号可供设计人选用时作参考。
- 木门窗框均不做走头，采用膨胀螺栓或水泥钉固定。
- 木窗用于室内时：安装玻璃的油灰改为木压条。
11. 门窗的编号：
| × CZ × × | |||
| MZ | |||
| 门窗类别号 | 洞口高度 | ||
| 门窗代号 | 洞口宽度 | ||
