【陕02N3】管道及设备防腐保温

本网站发布时间： 2026-09-17 14:24:51

陕02N3
现行
↓ 点击下载此图集

基本信息

图集号：
陕02N3
图集名称：
陕02N3 管道及设备防腐保温
图集类别：
其它
标准状态：
现行
发布日期：
2023-05-05
实施日期：
2023-05-05
下载格式：
pdf zip

手机扫码下载更方便

关联标准

出版信息

标准简介/下载

点击下载

标准内容

📄 页码

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页
第 6 页
第 7 页
第 8 页

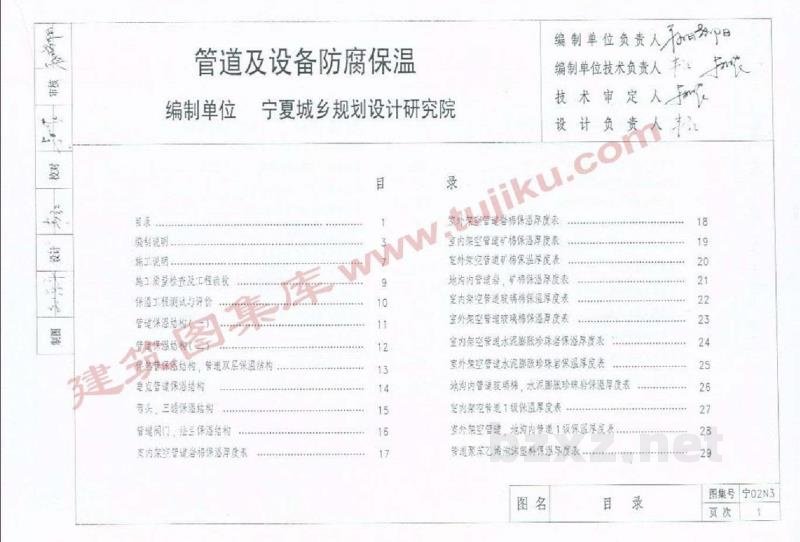

管道及设备防腐保温编制单位：宁夏城乡规划设计研究院

  编制单位负责人：
编制单位技术负责人：
技术审定人：   设计负责人：
目    录

    前 言1
编制说明3
施工说明7
施工质量检验及工程验收9
保温工程调试与养护10
管道保温结构（一）11
管道保温结构（二）12
设备管保结构，管道双层保温结构13
弯头、三通保温结构15
管道阀门，法兰保温结构16
室外架空管道岩棉板保温厚度表17

    室内架空管道岩棉板保温厚度表18
室外架空管道矿棉保温厚度表20
地沟内管埋件，岩棉保温厚度表21
室内架空管道玻璃棉保温厚度表22
室外架空管道玻璃棉保温厚度表23
室内架空管道水泥膨胀珍珠岩保温厚度表24
室外架空管道水泥膨胀珍珠岩保温厚度表25
地沟内管道玻璃棉，水泥膨胀珍珠岩保温厚度表26
室外架空管道1级保温厚度表27
室内架空管道，地沟内管道1级保温厚度表28
管道聚乙烯泡沫塑料保温厚度表29




    图名
    目录
    图集号
    页次




    宁02N3
    1


图名	目录	图集号	页次
		宁02N3	1

图号	目录	图集号	宁02N3

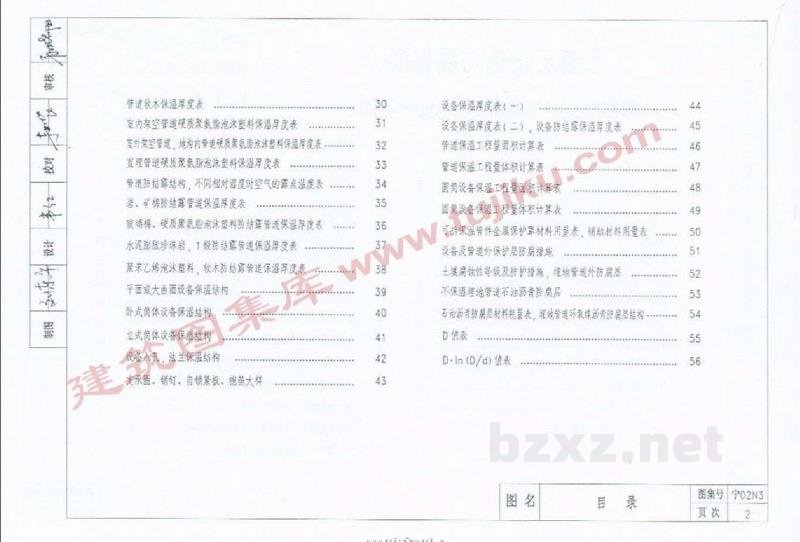

设计审核校对设计制图	管道软木保温厚度表 ............................................................ 30	页次 2
室内架空管道硬质聚氨酯泡沫塑料保温厚度表 ...................... 31
室外架空管道、地沟内管道硬质聚氨酯泡沫塑料保温厚度表 ............ 32
直埋管道硬质聚氨酯泡沫塑料保温厚度表 .................................. 33
管道防结霜结构、不同相对湿度时空气的露点温度表 .................... 34
岩、矿棉防结霜管保温厚度表 .................................................. 35
玻璃棉、硬质聚氨酯泡沫塑料防结霜管道保温厚度表 .................... 36
水泥膨胀珍珠岩、1级防结霜管保温厚度表 .................................. 37
聚苯乙烯泡沫塑料、软木防结霜管道保温厚度表 ............................ 38
平面成大面积设备保温结构 ...................................................... 39
卧式筒体设备保温结构 .................................................................... 40
立式筒体设备保温结构 .................................................................... 41
鞍座大孔、独立保温结构 .......................................................... 42
支承圈、销钉、自锁紧板、抱箍卡环 ............................................ 43

图号	目录	图集号	宁02N3
设计审核校对设计制图	设备保温厚度表（一） ............................................................ 44	页次 3
设备保温厚度表（二）、设备防结霜保温厚度表 ...................... 45
管道保温工程表面积计算表 .................................................... 46
管道保温工程量体积计算表 .................................................... 47
圆形设备保温工程表面积计算表 ............................................ 48
圆筒设备保温工程量体积计算表 ............................................ 49
可拆保温管件金属保护罩材料用量表、辅助材料用量表 ............ 50

图号	目录	图集号	宁02N3
设计审核校对设计制图	设备及管道外保护的防腐措施 .............................................. 51	页次 4
土壤腐蚀性等级及防护措施、埋地管道外防腐蚀 ...................... 52
不保温埋地管道石油沥青防腐层 ............................................ 53
石油沥青防腐层材料耗量表、埋地管道环氧煤沥青防腐层结构 .. 54
D-δ表 .................................................................................................. 55
D-ln（D/d）值表 ............................................................................ 56

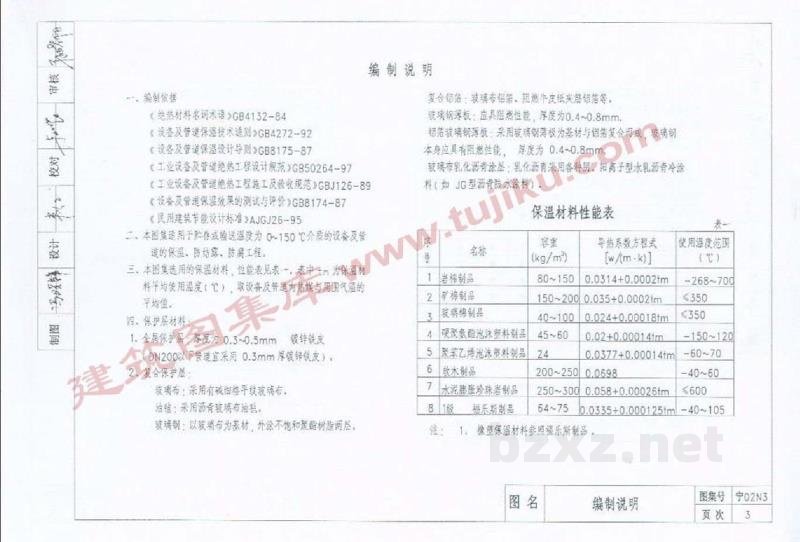

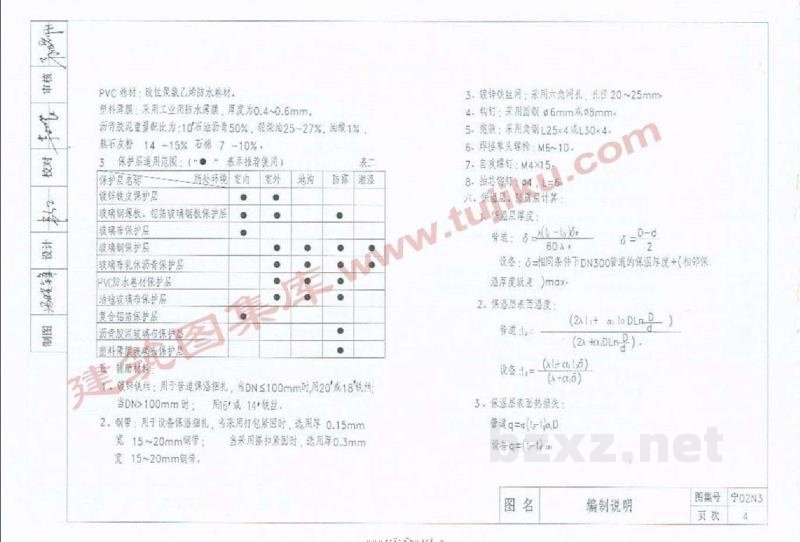

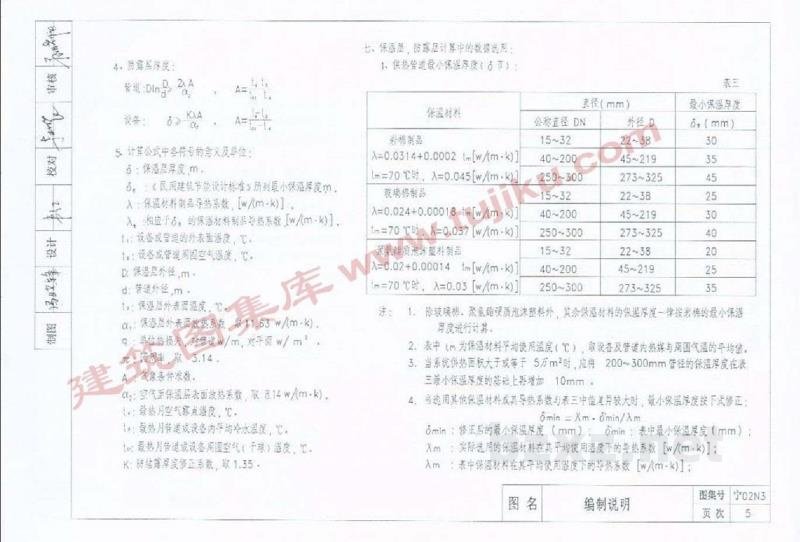

保温材料的性能表	使用温度范围 (℃)
序号	名称	容重 (kg/m³)	导热系数方程式 [w/(m·k)]
表一
1	岩棉制品	80~150	0.0314+0.00021m	-268~700
2	矿棉制品	150~200	0.035+0.00021m	<350
3	玻璃棉制品	40~100	0.024+0.000181m	<350
4	硬质聚氨酯泡沫塑料制品	45~60	0.02+0.00014m	-150~120
5	聚苯乙烯泡沫塑料制品	24	0.037+0.00014m	-60~70
6	软木制品	200~250	0.0698	-40~60
7	水玻璃膨胀珍珠岩制品	250~300	0.058+0.000261m	<600
8	1# 蛭石制品	54~73	0.033+0.0001251m	-40~105
