【陕09J15】 建筑变形缝（09系列建筑图集）

建筑变形缝

主编单位负责人：付涛 魏龙

批准部门：陕西省住房和城乡建设厅 主编单位技术负责人：金全东 冯瑞

批准文号：陕建函【2010】6号 技术审定人：石春月

主编单位：陕西省建筑标准设计办公室
中国建筑西北设计研究院有限公司 图集号：陕09J15

实施日期：2010年5月1日

参编单位：常熟市创联建筑构件有限公司 设计负责人：冯小川

目录

目录

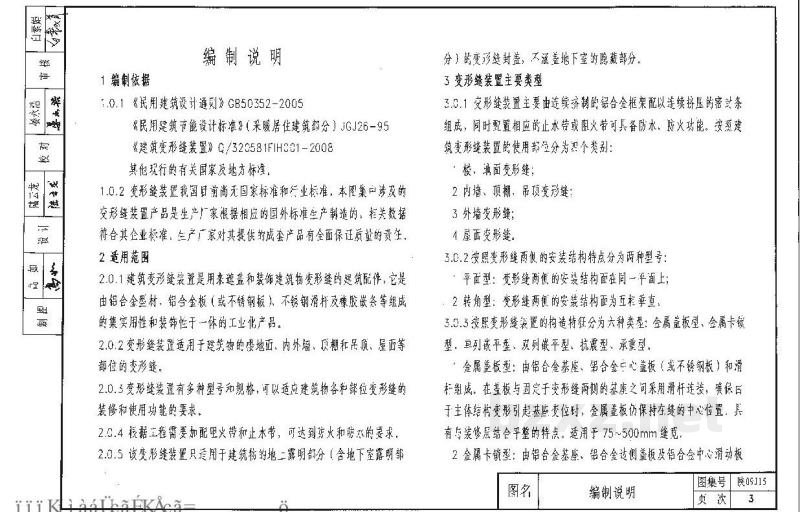

编 制 说 明

1 编制依据

1.0.1《民用建筑节能通则》GB50352-2005
《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95
《建筑变形缝装置》Q/325081FHH001—2008
其它现行的有关国家及地方标准。

1.0.2 变形装置是我国目前尚无国家标准和行业标准，本图集中所涉及的变形装置产品是生产厂家根据相应的国外标准生产制造的，相关数据符合其企业标准。生产厂家对其提供的成套产品有全面质量保证的责任。

2 适用范围

2.0.1 建筑变形缝装置是用来建造和安装建筑物变形缝的建构件，它是由铝合金型材、铝合金板（或不锈钢钢板）、不锈钢滑杆及橡胶嵌条等组成的某刚性和柔韧性于一体的工业化产品。

2.0.2 变形缝装置适用于建筑物的楼地面、内外墙、顶棚和吊顶、屋面等部位的变形缝。

2.0.3 变形缝装置有多种型号和规格，可以适应建筑物各部位变形缝的装修和使用功能的要求。

2.0.4 根据工程需要加配阻火带和止水带，可达到防火和防水的要求。

2.0.5 建筑变形缝装置只适用于建筑物的地上露明部分（含地下室顶棚部分）的变形缝装置，不适用于地下的隐蔽部分。

3 变形缝装置主要类型

3.0.1 变形缝装置主要由连续铸制的铝合金框架配以连续浇注的密封条组成，同时配置相应的止水带或阻火带可具备防水、防火功能。按照建筑变形缝装置的用途不同分为四个类别：

1. 楼、屋面变形缝；
2. 内墙、顶棚、吊顶变形缝；
3. 外墙变形缝；
4. 屋面分格缝。

3.0.2 按照建筑变形缝的安装结构特点分为开式和闭式：

1. 1 开型式：变形缝两侧的安装在同向面在同一平面上；
2. 2 闭角型：变形缝两侧的安装结构相互垂直。

3.0.3 按照建筑变形装置的构造特征分为六种类型：金属盖板型、金属卡锁型、单列嵌平型、双列嵌平型、抗震型、重型。

1. 1 金属盖板型：由铝合金盖盖条、铝合金中心底板（或不锈钢板）和滑杆组成，在盖板与固定在变形缝两侧的基座之间采用滑杆连接。滑杆由于主体结构变形而引起基座的位移，金属罩面仍保持在缝的中心位置，具有有抗震型和重型合平的特点，适合于75~500mm宽缝。

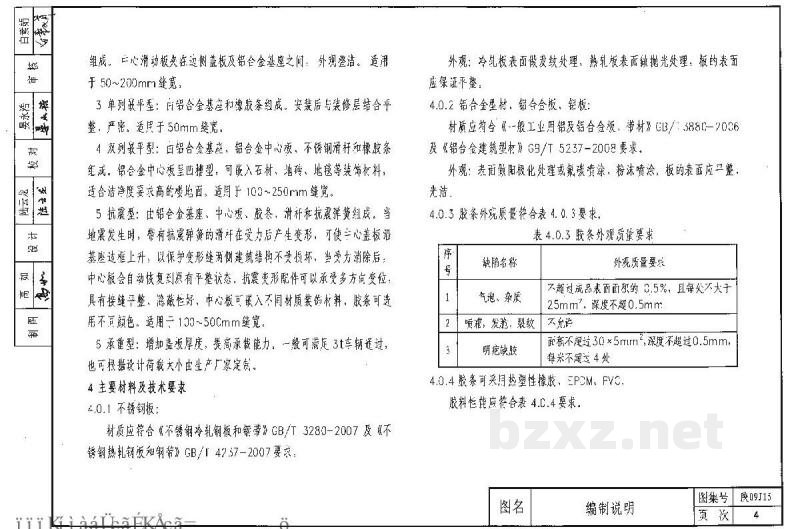

2. 2 金属卡锁型：由铝合金盖盖条、铝合金侧盖板及铝合金中心滑杆板
